隨著汽車電子電氣架構向集成化演進，車身中的小功率電機應用，如空調風門、電子水閥、主動進氣格柵、充電口蓋等，對執行器的小型化、輕量化與可靠性提出了更高要求。納芯微電子推出的NSUC1612E正是一款應對這類需求的車規級電機驅動SoC，它將處理、驅動和通信功能高度集成于單顆芯片中，為分布式智能執行器提供了一種精簡且高效的解決方案。

一、“All-in-One”設計

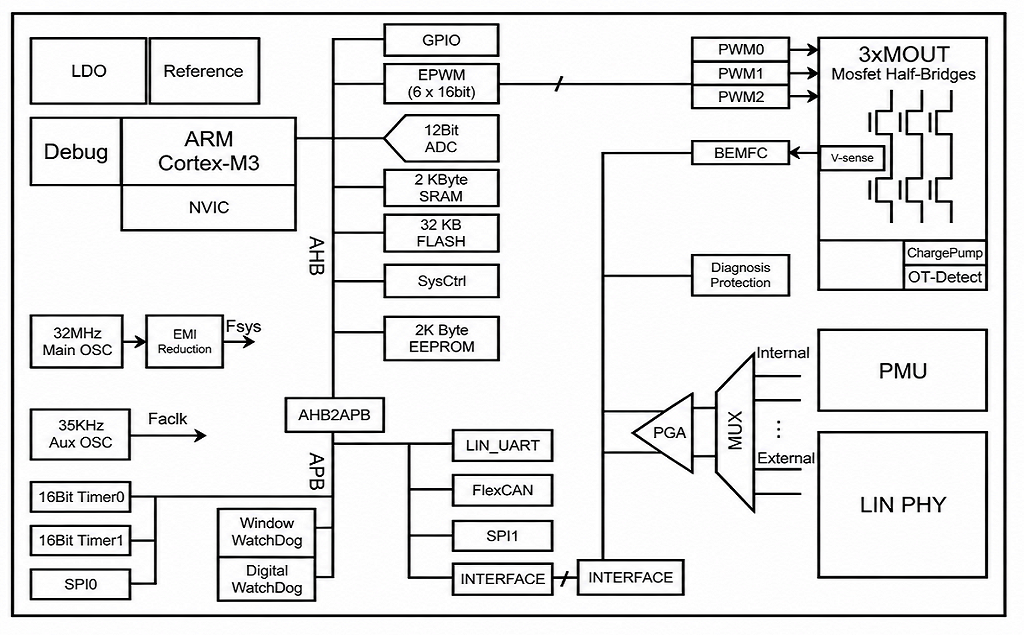

NSUC1612E的核心魅力在于“All-in-One”的設計哲學，它將四大功能域深度融合于單一芯片，構建起一套完整的機電控制單元：

高性能處理器：32位ARM Cortex-M3內核，采用哈佛架構，獨立數據與地址總線配合三級流水線，實現約1.25DMIPS/MHz的處理效能，輕松應對FOC等復雜算法；

3通道半橋驅動：集成6個N溝道MOSFET，峰值驅動電流2.1A，均方根（RMS）電流1.4A，可直接驅動直流有刷、無刷及步進電機；

豐富通信接口：集成LIN PHY，支持LIN2.x/ISO17987/SAE-J12602協議標準；集成FlexCAN控制器，兼容CAN2.0B總線規范，輔以SPI/SSI，靈活融入車載網絡；

精準模擬外設：包含12位高精度ADC、PGA可編程增益放大器、兩路8位DAC及BEMF（反電動勢）比較器，以及雙溫度傳感器、雙看門狗等系統保護模塊，為電機精準控制與安全運行提供硬件支撐。

憑借高集成架構，原本需要數顆芯片、數十個外圍元器件才能完成的工作，如今僅需一顆NSUC1612E就能完全勝任。這不僅可以減少大量的外圍器件，縮減PCB面積，更能從根本上簡化系統供應鏈和制造流程，實現降本增效、執行器的小型化與輕量化。

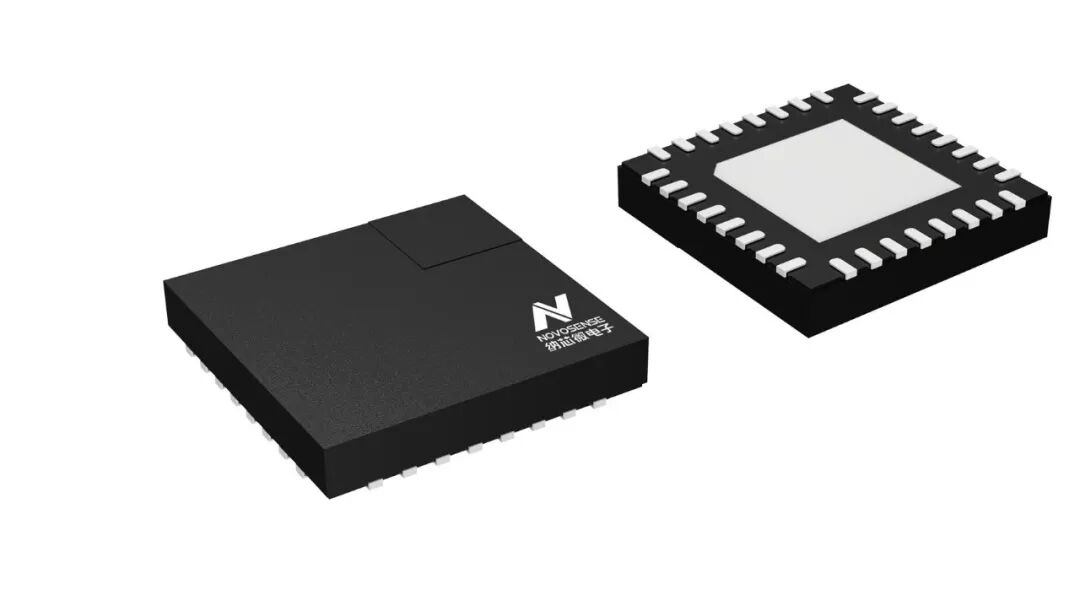

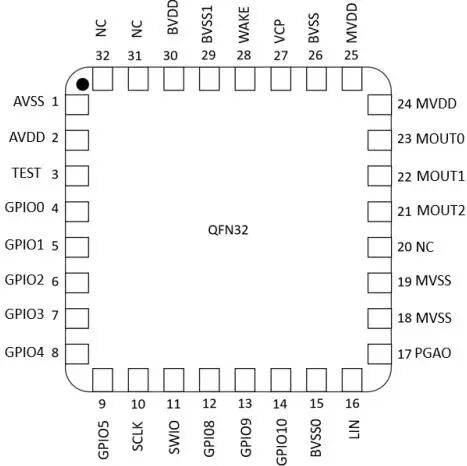

QFN32引腳封裝視圖

二、精準驅動與靈敏感知

電機控制的核心在于精準的電流控制與位置反饋。NSUC1612E在這兩方面的設計尤為扎實。

在驅動端，芯片半橋驅動模塊采用低導通內阻MOSFET設計——下管導通電阻（Rdson）0.6Ω，上管0.8Ω，在大電流驅動時仍能保持較低的發熱量。內部集成的電荷泵確保高側MOSFET可實現100%占空比輸出，在閥門全開、電機鎖止等需要持續滿功率輸出的應用場景中極具價值。更關鍵的是，MOUT模塊將過流保護監測直接集成于EPWM模塊，從硬件層面實現了逐周期的電流保護，響應速度遠超軟件查詢方案。

在感知端，NSUC1612E集成了一項關鍵組件——PGA可編程增益放大器，默認固定增益20倍，專門用于放大采樣電阻上的微弱電壓信號。PGA輸出通過PGAO引腳引出供ADC采集，為單電阻FOC電流采樣提供了完整的模擬前端方案，無需額外搭建運放電路。與之配合的BEMF反電動勢比較器，支持無傳感器BLDC電機的六步換相控制，搭配4檔可調的遲滯電壓（0/5/10/15mV），允許工程師根據實際工況，在電機啟動可靠性與信號抗噪性之間實現動態平衡，適配不同負載特性的電機控制需求。

三、車規級可靠性

作為面向汽車核心應用的器件，穩定可靠是標配。NSUC1612E通過了嚴苛的AEC-Q100 Grade1車規級可靠性認證，可在-40℃~125℃（最高結溫達150℃）的環境溫度內穩定工作。無論是冬季極寒環境下的冷車啟動，還是引擎艙內的持續高溫工況，都能保持性能穩定。在電氣防護上，芯片LIN引腳具備±40V的高耐壓能力，BVDD電源引腳支持-0.3V~40V寬耐壓范圍，可直接對接12V汽車電池，從容應對拋負載與冷啟動等極端電源波動。

同時，芯片還內置了體系化的硬件保護與診斷功能：半橋驅動支持逐周期過流關斷，電源域具備過壓/欠壓實時監測，結溫超過165℃時觸發硬件過溫關斷，過流、過壓、過溫保護一應俱全；獨立的窗口看門狗與數字看門狗在軟件異常時可直接產生系統復位，配合雙溫度傳感器、功率管柵極診斷等機制，為系統功能安全設計提供了底層硬件支持。再配合符合CISPR 25 Class5標準的電磁兼容表現，納芯微將汽車電子“高可靠性”的安全感，構筑于每一顆芯片之中，讓產品能夠從容應對復雜的車載環境。

在數據存儲方面，芯片集成的32KB Flash與2KB EEPROM支持100K次擦寫，數據在125℃結溫下可保持10年，F(xiàn)lash與EEPROM均內置ECC糾錯，單比特錯誤自動修復。更值得關注的是，芯片保留了512字節的NVR內存，高度契合OEM對關鍵參數的頻繁寫入要求。

四、精細功耗管理

在新能源汽車與智能汽車日益關注整車能耗的今天，靜態電流直接關系到整車的續航與電瓶壽命。NSUC1612E針對車載場景設計了精細化的多級功耗管理模式，在嚴格控制待機功耗的同時，兼顧了總線喚醒的快速響應能力。有源模式下，芯片功耗為10至15mA；而在休眠模式下，全溫區范圍內功耗低于50μA。這得益于其LIN端口與喚醒引腳的獨立供電喚醒邏輯，既符合整車對靜態功耗的嚴苛限制，又保證了快速響應能力。

NSUC1612E還具備Retention模式（保持模式）：在電源電壓跌落但未觸發上電復位時，1.5V數字域繼續為SRAM供電，待電壓恢復后CPU可快速恢復工作并記錄狀態。這一特性為ISO7637等復雜瞬態波形下的系統連續性提供了關鍵支撐。

五、產品協同，廣泛場景覆蓋

NSUC1612E適用于多種對體積、成本和可靠性較為敏感的車載小功率電機執行場景：

汽車熱管理系統：電子水閥、空調風門執行器、暖通閥控制等；

座艙舒適系統：座椅通風、自動出風口調節等；

車身智能化執行器：主動進氣格柵（AGS）、充電器口蓋、隱藏式門把手等。

單芯片高度集成方案，可在保障性能的同時，實現更簡潔緊湊的硬件設計，降低客戶的研發與量產成本。且為了滿足不同細分場景的差異化驅動需求，納芯微還提供同系列產品——NSUC1612B：集成4路半橋輸出，單路峰值電流500mA，適合多路小電流驅動場景，如多路氛圍燈驅動或小型步進電機控制等，與NSUC1612E形成產品矩陣，覆蓋更廣泛的車載分布式執行器的驅動需求。

六、結語

汽車智能化的深度發展，離不開底層執行器的精細化與可靠化升級。NSUC1612E高集成車規級電機驅動SoC，精準面向汽車分布式執行器的小型化與集成化需求，將處理、驅動和通信功能集成于單一芯片，適用于多種車載小功率電機控制場景，助力汽車電子系統向更集成、更智能、更可靠的方向持續演進。
