三相四線制SiC逆變器的高性能中點電位平衡主動控制

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2026-05-08 08:29 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

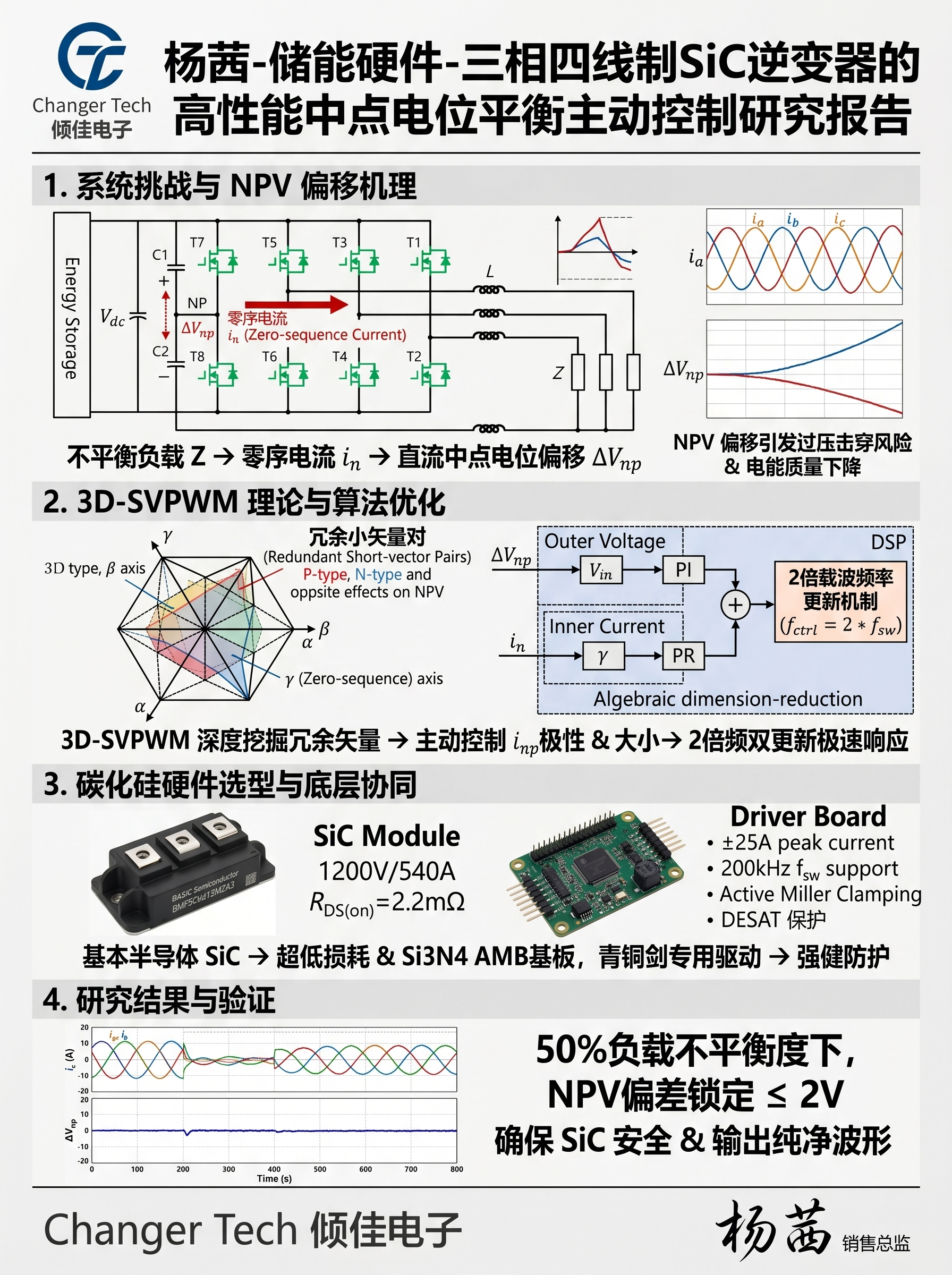

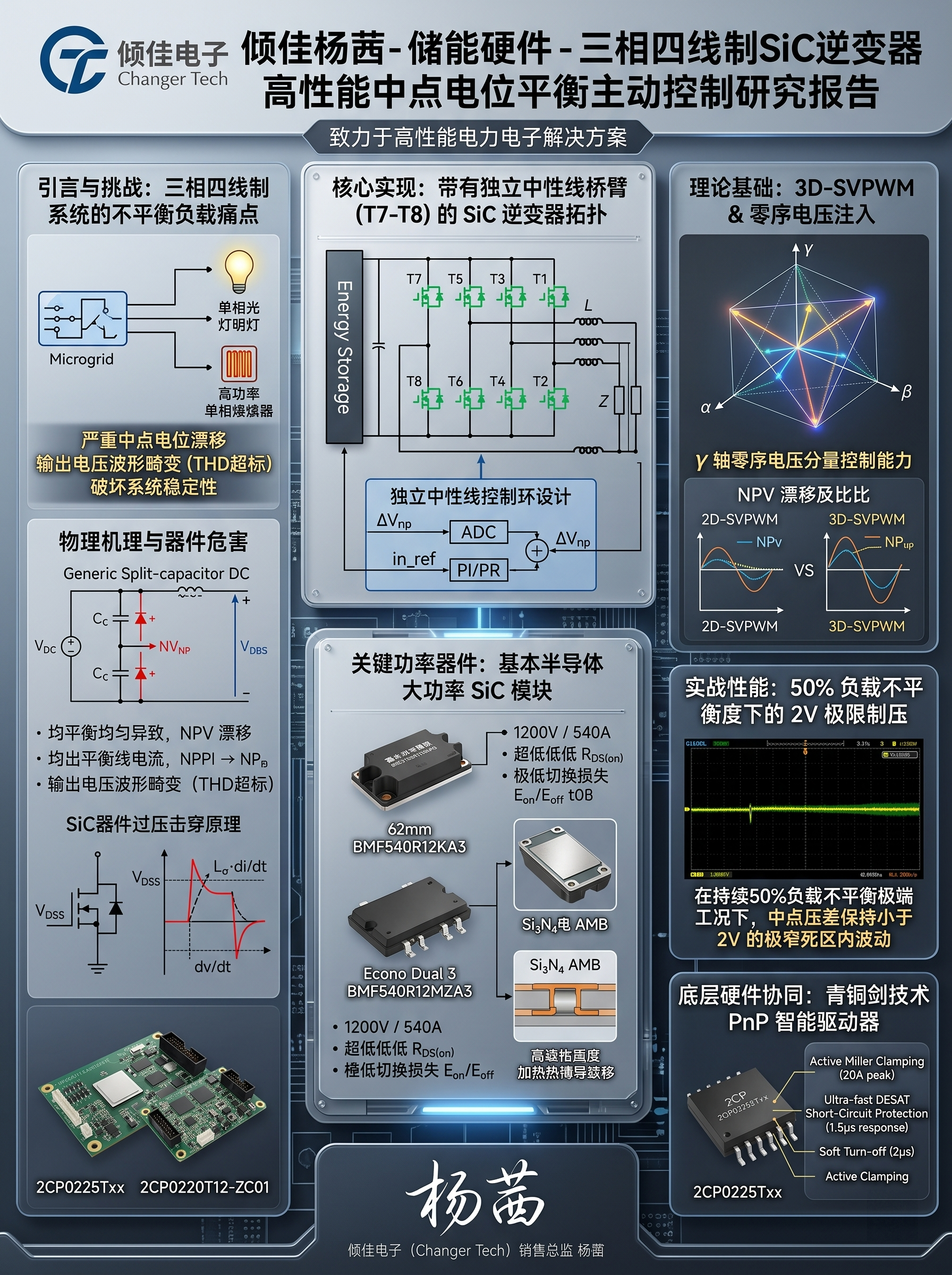

傾佳楊茜-儲能硬件-三相四線制SiC逆變器的高性能中點電位平衡主動控制研究報告

引言與三相四線制系統面臨的挑戰

隨著全球能源結構的深刻轉型,分布式發電、微電網架構、儲能變流器(PCS)、以及有源電力濾波器(APF)等現代電力電子系統正在向著更高效率、更高功率密度以及更強電網適應性的方向演進。在這些應用場景中,三相四線制(Three-Phase Four-Wire, 3P4W)逆變器因其能夠獨立提供零序電流通路、完美適應嚴重不平衡負載(如單相照明、大功率單相發熱設備)和非線性負載,而成為微電網和高品質不間斷電源(UPS)系統的核心拓?fù)浼軜?gòu) 。在眾多三相四線制拓?fù)鋵?shí)現方案中,三電平中點箝位型(Neutral-Point-Clamped, NPC)逆變器憑借其輸出電壓電平數多、諧波含量(THD)低、開關管電壓應力減半以及電磁干擾(EMI)顯著降低等先天優勢,占據了工業界的主導地位 。

然而,三相四線制三電平NPC逆變器在實際工程運行中面臨著一個極其棘手的固有痛點:在接入不平衡負載或遭遇單相電網故障時,系統的直流側中點電位(Neutral-Point Voltage, NPV)會發生劇烈的偏移 。對于采用直流側電容分裂(Split-Capacitor)構成的三相四線制系統而言,負載中性線直接連接在上下兩個分壓電容的公共連接點上。當三相負載不對稱時,三相電流的相量和不再為零,由此產生的零序電流(即中性線電流)將毫無阻擋地直接注入直流母線中點 。這種持續的中性線電流會導致上下兩個直流母線電容的充放電電荷量出現嚴重失衡,進而在宏觀上表現為中點電位的快速漂移 。


中點電位的劇烈波動會引發一系列連鎖的災難性后果。首先,它會直接破壞逆變器輸出交流電壓的對稱性,導致輸出電壓發生嚴重畸變,甚至觸發交流側的低頻諧波振蕩,使系統無法滿足嚴格的電能質量并網標準 。更為致命的是,中點電位的偏移會徹底打破上下橋臂功率開關器件的電壓應力平衡。在采用新一代寬禁帶半導體——碳化硅(SiC)MOSFET高壓、高頻、高功率密度系統中,這一問題被無限放大。SiC MOSFET 模塊通常在極高的直流母線電壓(例如 800V 至 1000V)下運行,且具有極快的開關速度(極高的 dv/dt)。如果中點電位發生數十伏乃至上百伏的偏移,承擔高壓側的 SiC 器件在關斷瞬態所承受的靜態關斷電壓,疊加回路極低雜散電感產生的瞬態尖峰電壓(ΔV=Lσ??di/dt),將極易突破 SiC 模塊(如典型耐壓 1200V)的漏源擊穿電壓(VDSS?)極限極限 。這種由中點偏移引發的過壓擊穿不僅會導致單管失效,更會引發橋臂直通,導致昂貴的 SiC 功率模塊徹底損毀并危及整個能源系統的安全 。因此,探索并工程化應用基于先進調制與高頻控制的中點電位平衡主動控制策略,已成為高性能 SiC 逆變器研發鏈路中不可逾越的核心課題。

中點電位偏移的物理機理與數學建模

為了徹底解決中點電位偏移問題,必須首先從底層物理機理與嚴謹?shù)臄?shù)學建模層面理清其演變規律。在三相四線制三電平NPC逆變器中,直流側由兩個等值的濾波電容串聯而成,設總直流母線電壓為 VDC?。在理想的平衡穩態下,上電容與下電容的端電壓應當嚴格相等,即均為 VDC?/2 。此時,逆變器的輸出相電壓波形呈現完美的對稱性。

當系統在輸出端接入不平衡負載(例如僅 A、B 兩相帶載,C 相空載的 50% 負載不平衡度工況)時,中性線中將流過顯著的零序電流 in?。根據基爾霍夫電流定律(KCL),流入直流側中點的電流 inp? 與三相橋臂的輸出狀態以及相電流密切相關。定義三相(x=a,b,c)的開關狀態函數為 Sx?。在三電平NPC拓?fù)渲校琒x? 可以取 1、0 或 -1,分別代表相端子連接到正母線、中點或負母線。流經中點的瞬時電流 inp? 可以精確地用數學方程表示為各相電流與處于“0”狀態的開關函數的乘積之和 。

由于中點電流 inp? 并非恒為零,它實際上代表了流入或流出節點電容的凈電荷率。根據電容器的電壓-電流關系,上下電容的電壓差(即中點電位偏移量 ΔVnp?)的變化率直接正比于該中點電流,數學表達式可以概括為 ΔVnp? 的導數正比于 inp? 除以等效電容值 。在極端的 50% 負載不平衡度下,如果不施加任何主動的補償干預,單向積累的持續中性線電流會在毫秒級的時間尺度內使 ΔVnp? 發生急劇發散。一方面,偏高的電容電壓端將使其對應的半橋面臨毀滅性的過壓應力;另一方面,偏低的電容電壓端將導致逆變器在該極性下的線性調制區嚴重受限,輸出電壓發生削頂失真,注入大量低頻(如基波的三倍頻)諧波,致使并網電流的 THD 嚴重超標 。

核心理論:3D-SVPWM 調制優化與零序電壓注入

為了在不對稱工況下實現中點電位的強健自愈,傳統的二維空間矢量調制(2D-SVPWM)已顯得捉襟見肘。2D-SVPWM 建立在一個基本假設之上:三相系統完全平衡,三相電壓之和恒為零 。在這種假設下,空間電壓矢量可以被完美地投射到一個二維的 α?β 復平面上進行分析。然而,在三相四線制系統中,不平衡負載帶來的零序電流使得系統增加了一個至關重要的自由度,即零序分量。傳統的 2D-SVPWM 完全忽略了這一維度的控制能力,因而在面對嚴重中點電位漂移時無能為力 。

3D-SVPWM 的三維空間架構與矢量解析

破解這一困局的核心理論基礎是引入三維空間矢量調制(3D-SVPWM)優化技術以及零序電壓注入(Zero-sequence Injection)控制。3D-SVPWM 通過改進的 Clarke 變換,將三相靜止坐標系下的分量無損地映射到 α?β?γ 三維正交坐標系中。在這個全新的三維空間里,α 和 β 軸仍然負責控制基波的有功和無功功率輸出,而新增的 γ 軸分量則專門代表系統中的零序電壓分量,它與中點電位和中性線電流的動態行為直接綁定 。

在三電平NPC逆變器中,每相橋臂具有三種獨立的開關狀態,因此三相系統總共存在 33=27 種開關狀態組合。這些狀態在三維空間中映射為 27 個離散的空間電壓矢量,構成了一個以原點為中心的復雜多面體(通常被描述為十四面體)結構 。為了實現連續且平滑的調制,這個三維空間被進一步劃分為多個三棱柱,每個三棱柱又被細分為多個四面體(Tetrahedrons)。在給定的采樣周期內,控制系統首先判斷目標參考電壓矢量 Vref? 所處的具體四面體,隨后利用該四面體頂點的四個有效非零矢量和一個零矢量,通過伏秒平衡原理進行線性組合,從而精確合成所需的三維目標電壓 。

冗余矢量的深度挖掘與時間分配因子

3D-SVPWM 能夠?qū)崿F(xiàn)中點電位平衡的核心機制,在于對冗余矢量(Redundant Vectors)的深度挖掘與智能分配 。在三電平逆變器的 27 個空間矢量中,存在多對在 α?β 平面上投影完全重合的短矢量(即正小矢量 P-type 和負小矢量 N-type)。這意味著,無論系統選擇這對矢量中的哪一個,逆變器在交流側輸出的線電壓和相電流基波特性是完全相同的 。

然而,這兩類冗余矢量在 γ 軸(零序軸)上的投影卻截然不同。它們對直流側中點產生的作用效應恰好相反:

正小矢量(P-type): 會接通特定相到正母線和中點,促使電流流出中點。這會使得上電容放電、下電容充電,宏觀表現為中點電位降低(VC1? 下降,VC2? 上升)。

負小矢量(N-type): 會接通特定相到負母線和中點,促使電流流入中點。這會使得上電容充電、下電容放電,宏觀表現為中點電位升高(VC1? 上升,VC2? 下降)。

通過引入零序電壓注入策略,控制算法能夠在不改變基波輸出質量的前提下,在數學層面上動態調整這兩種冗余矢量在一個開關周期內的作用時間占空比 。設 P 型矢量的作用時間為 Tp?,N 型矢量的作用時間為 Tn?,且在一個周期內小矢量的總作用時間恒定為 Tsmall?=Tp?+Tn???刂葡到y(tǒng)引入一個連續的時間分配因子 k(其取值范圍嚴格限制在 0≤k≤1),使得 Tp?=k?Tsmall?,Tn?=(1?k)?Tsmall?。當檢測到中點電位發生偏移時,主動算法通過微調 k 值,人為地打破 P 型和 N 型矢量的對稱性,從而強制控制流過中點的平均電流的大小與方向,主動將偏離的中點電位強力拉回至平衡原點 。

DSP 算法架構優化與獨立中線電流控制環的設計

理論上的 3D-SVPWM 能夠提供完美的補償自由度,但在實際的工程落地中,僅僅依賴開環的冗余矢量自然平衡邏輯,往往反應遲緩,根本無法應對突發的重度單相負載突變或劇烈的瞬態工況。因此,實戰研發團隊必須在數字信號處理器(DSP,如業界廣泛使用的 TI C2000 系列,如 F28335 或 F28379D)中,精心設計深度優化的主動閉環控制算法 。

獨立中性線電流控制閉環的構建

實戰建議的核心在于:必須在 DSP 的控制架構中,建立一個獨立的中點電流控制環(Independent Neutral Current Control Loop) 。傳統的逆變器電壓雙閉環控制架構主要針對基波 d?q 軸進行控制,用于實現有功和無功功率的解耦調節,而這個獨立的中性線控制環則專門剝離出來,針對 γ 軸(零序軸)進行高頻的瞬態干預 。

具體的設計實施步驟如下:

高精度數據采集與誤差生成: DSP 需要配置高帶寬的 ADC 外設,高頻采樣直流側的上下電容電壓 VC1? 和 VC2?,實時計算當前的絕對中點電壓偏差 ΔVnp?=VC1??VC2?。與此同時,利用高精度的霍爾電流傳感器,精確采集四線制系統中的物理中性線電流 in?。這兩個變量是驅動閉環網絡的基礎 。

級聯閉環調節器設計: 將電壓偏差 ΔVnp? 作為誤差輸入送入電壓外環的比例積分(PI控制器。外環 PI 調節器的輸出物理意義上即為消除該電壓偏差所需的中性線電流指令參考值 in_ref?。隨后,該指令值 in_ref? 與實際采樣的中線電流 in? 進行比較,生成的電流誤差送入電流內環。在電流內環中,由于中性線電流可能包含顯著的交流分量(特別是基波不平衡帶來的同頻交流零序電流),強烈推薦使用比例諧振(Proportional-Resonant, PR)控制器代替?zhèn)鹘y(tǒng)的 PI 控制器,以實現對交流指令的零穩態誤差(無靜差)跟蹤。PR 控制器的輸出即為系統所需的零序補償電壓參考值 Vγ_comp? 。

占空比的高頻重構與映射: 在 3D-SVPWM 算法的最后占空比生成階段,將計算得出的零序補償電壓 Vγ_comp? 通過代數映射轉換為時間補償量 ΔT。這一補償量被實時疊加到冗余小矢量以及零矢量的作用時間計算公式中,實質上就是完成了前文所述的時間分配因子 k 的高頻動態刷新與重構 。

突破 DSP 算力瓶頸的代數擬合降維技術

在部署獨立中線電流控制環時,研發團隊將面臨嚴峻的算力挑戰。傳統的 3D-SVPWM 空間扇區判斷和四面體選擇涉及大量復雜的三角函數運算、開方運算以及多維矩陣求逆,這會極大地消耗 DSP 的算術邏輯單元(ALU)時鐘周期 。為了匹配后續提出的超高頻控制需求,DSP 固件必須進行根本性的算法降維。

前沿的工程實踐表明,可以通過將復雜的三維扇區判斷邏輯轉換為基于三相參考電壓幅度大小的直接代數排序(例如識別 Vmax?,Vmid?,Vmin?),進而確定參考矢量所處的區域。同時,利用一階或高階的代數曲線擬合方程替代傳統的三角函數求導,可以直接計算出各矢量的作用時間。這種基于極坐標向靜止坐標代數轉換的方法,可將 3D-SVPWM 算法的 CPU 執行時間縮減 50% 以上。這種輕量級的算法不僅降低了代碼存儲的內存需求,更重要的是為并行的獨立中線電流高頻控制環路留出了充足的算力裕量,確保系統能夠無阻塞地運行極高頻率的控制循環 。

碳化硅(SiC)功率模塊選型與熱-電特性深度解析

主動控制算法的上限往往取決于底層物理硬件的響應極限。采用傳統硅基 IGBT 器件的三電平逆變器,受限于 IGBT 較長的尾電流時間和顯著的開關損耗,其開關頻率通常被迫限制在 5kHz 到 15kHz 的相對低頻區間。在這個頻率下,即便控制算法再優異,其矯正動作的物理延遲也足以讓中點電位在嚴重不平衡期間發生較大的瞬態跌落 。然而,全面采用第三代寬禁帶半導體——碳化硅(SiC)MOSFET,能夠徹底打破這一物理瓶頸,從根本上釋放高頻主動控制算法的全部潛力 。基本半導體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板,PEBB電力電子積木,Power Stack功率套件等全棧電力電子解決方案。?


基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

基本半導體高功率 SiC 模塊的卓越性能

為了強有力地支撐高性能的 3D-SVPWM 控制及極高頻的中性線電流閉環,功率器件的選型至關重要。本研究強烈推薦采用國內領先的碳化硅器件品牌——基本半導體(BASiC Semiconductor)提供的高性能大功率 SiC MOSFET 模塊,特別是其封裝分別為 62mm 工業標準封裝的 BMF540R12KA3,以及 Econo Dual 3 (ED3) 封裝的 BMF540R12MZA3 模塊 。

這兩款針對工業高頻變換器深度優化的模塊,代表了當前 SiC 技術的頂尖水平。下表詳細對比了這兩款模塊的核心靜態與動態電-熱參數,以彰顯其在嚴苛環境下的卓越能力:

核心參數指標 BMF540R12KA3 (62mm封裝) BMF540R12MZA3 (ED3封裝) 參數意義與性能優勢
最大漏源擊穿電壓 (VDSS?) 1200 V 1200 V 確保在 800V 母線系統下具備充足的安全裕量,抵御中點漂移帶來的過壓風險 。
連續標稱電流 (IDnom?) 540 A (在特定殼溫下) 540 A (TC?=90°C) 提供極高的電流承載能力,從容應對單相嚴重不對稱時產生的峰值涌流 。
典型導通電阻 (RDS(on)?) 2.5 mΩ (@ 25°C, VGS?=15V) 2.2 mΩ (@ 25°C, VGS?=18V) 極低的導通電阻,大幅降低大電流滿載或不平衡持續導通工況下的靜態導通損耗發熱 。
高溫導通電阻退化率 3.86 mΩ (@ 150°C, 上橋) 4.8 mΩ (@ 175°C, 模塊內) 相比傳統硅器件,高溫下阻值退化溫和,保障了在惡劣工況下的熱穩定性 。
典型柵極閾值電壓 (VGS(th)?) 2.7 V (@ 25°C) 2.7 V (@ 25°C) 適當?shù)?a href="http://m.sdkjxy.cn/tags/閾值電壓/" target="_blank">閾值電壓降低了高 dv/dt 下因米勒效應引發的誤導通直通風險 。
總柵極電荷 (QG?) 1320 nC 1320 nC 適中的柵極電荷量確保驅動器能夠以極高的速度完成充放電,縮短開關過渡時間 。
開通損耗 (Eon?) @ 540A/600V 14.89 mJ (@ 25°C) 23.28 mJ (@ 25°C) 極低的開關損耗是突破 20kHz 乃至 50kHz 超高開關頻率的物理前提 。
關斷損耗 (Eoff?) @ 540A/600V 12.07 mJ (@ 25°C) 8.72 mJ (@ 25°C) 極低的關斷損耗顯著減輕了高頻控制策略下的整體芯片熱負荷 。
內部雜散電感 (?) ≤ 14 nH 極低(低雜散電感設計) 限制瞬態換流期間的 ΔV=L?di/dt 過沖尖峰,保護器件絕緣層 。
陶瓷絕緣基板材質 Si3?N4? AMB (氮化硅) Si3?N4? AMB (氮化硅) 高導熱、高抗彎強度,解決了高頻熱沖擊下的基板分層隱患 。
結殼熱阻 (Rth(j?c)?) - 0.077 K/W 極致的熱傳導效率,確保核心熱量迅速散入銅基板及散熱器 。

表 1:基本半導體 BMF540R12KA3 與 BMF540R12MZA3 大功率 SiC 模塊核心參數深度剖析

氮化硅(Si3?N4?)基板與體二極管優化的系統級價值

除了令人矚目的低開關損耗特性,基本半導體的這兩款模塊在封裝材料科學和芯片底層設計上也極大地契合了不平衡負載系統的嚴苛要求。

首先是陶瓷覆銅板材料的選擇。傳統模塊通常采用氧化鋁(Al2?O3?)或氮化鋁(AlN)作為絕緣基板,前者導熱率低下,后者雖然導熱良好但異常脆弱。在高頻主動平衡控制下,SiC 芯片會經歷高頻的微熱循環?;景雽?dǎo)體全面引入了高性能的 氮化硅(Si3?N4?)AMB(Active Metal Brazing) 陶瓷覆銅板技術。Si3?N4? 的抗彎強度高達 700 N/mm2,斷裂韌性達到 6.0 Mpam?,遠遠超過 AlN 。嚴苛的可靠性測試表明,在經過 1000 次極端的溫度沖擊試驗后,Al2?O3? 和 AlN 基板均出現了嚴重的銅箔與陶瓷分層現象,導致熱阻急劇上升;而 Si3?N4? 基板依然保持了極佳的接合強度。這一材料學突破,為逆變器在十年以上的長周期運行中提供了堅如磐石的機械結構保障。

其次,針對三電平系統在中點換流期間頻繁觸發續流機制的特點,基本半導體的 SiC MOSFET 模塊對其體二極管(Body Diode)的反向恢復行為進行了深度優化,甚至在部分 E2B 系列模塊中直接內部并聯集成了 SiC SBD(肖特基勢壘二極管)。通過優化體二極管,不僅大幅度降低了二極管導通續流時的正向管壓降(VSD?),顯著減少了續流期間的發熱損耗,更重要的是有效抑制了雙極性退化(Bipolar Degradation)風險,也就是阻止了體二極管在長期高強度反向?qū)ㄏ乱驅渝e(cuò)擴張(Stacking Fault)而導致的 RDS(on)? 漂移問題,極大地提升了系統的長期可靠性 。

高頻中點主動控制實戰:2倍載波頻率更新機制與性能邊界

在擁有了高性能的 DSP 控制大腦和極致的 SiC 物理肌肉之后,將二者完美融合的控制策略編排成為了實現卓越性能的點睛之筆。

核心建議:中點控制頻率設為載波頻率的 2 倍

在基于 SiC 方案的實際部署中,除了常規的 PI/PR 參數整定外,一項至關重要且極具破壞性創新的實戰性能提升策略是:將 DSP 內部中點電位平衡控制的執行頻率強制設置為 PWM 載波頻率(Carrier Frequency, fsw?)的 2 倍(即 2×fsw?) 。

單更新機制的歷史局限: 在大多數數字 PWM 生成模塊(如 TI 的 ePWM 外設)中,載波發生器通常配置為對稱的三角波(Up-Down Counter 模式)。傳統的逆變器控制方式為“單更新(Single Update)”,即 DSP 僅在三角波的頂點(或僅僅在谷點)觸發一次硬件中斷,進行一次 ADC 采樣和后續的 3D-SVPWM 占空比更新 。這意味著控制環路的實際頻率等于載波頻率。對于慢速變化的系統,這通常是足夠的。

雙倍頻“雙更新”機制的重構: 針對中點電位在嚴重不平衡負載下具有極強突變性與發散趨勢的特點,必須果斷啟用 ePWM 外設的“雙更新(Double Update)”模式。即在三角波的頂點(計數值等于周期寄存器 PRD)和谷點(計數值等于 0)兩個時刻,均觸發獨立的最高優先級硬件中斷 。在此極其短暫的期間內,DSP 的獨立中線電流控制環以 2×fsw? 的超高頻率實時讀取最新的中線電流 in? 和電容電壓偏差 ΔVnp?,并以極小的延遲(通常僅為四分之一個甚至更短的開關周期)重新計算出全新的 3D-SVPWM 冗余矢量占空比分配比例。

SiC 賦能的高頻可行性: 這種雙倍頻控制策略在傳統的硅基 IGBT 系統中幾乎是無法實現的。因?yàn)?IGBT 嚴重的開關延時和龐大的開關損耗導致其載波頻率上限極低(通常低于 15kHz),同時長死區時間(Dead Time)的存在也吞噬了頻繁修改占空比的空間。而基本半導體 SiC 模塊出色的綜合損耗(例如 BMF540R12MZA3 在 800V/540A 惡劣條件下的單次開通加關斷總能量 Etotal? 僅約 30mJ 量級),使得研發人員可以毫無顧忌地將逆變器的基準載波頻率(fsw?)輕松推升至 20kHz 乃至 50kHz 的區間 。以此為基礎推演,開啟 2 倍更新后,系統的中點電位控制頻率將達到驚人的 40kHz 甚至 100kHz。

實戰性能邊界:50% 負載不平衡度下的 2V 極限制壓

通過將獨立中性線電流控制閉環代數優化的降維 3D-SVPWM 以及 2倍載波頻率的超高頻更新率 這三項核心技術進行有機串聯與融合,三相四線制逆變器控制系統的閉環動態帶寬被推向了前所未有的物理極限 。

為了驗證這一頂級控制架構的魯棒性,業界通常采用最為嚴苛的考核標準:50% 的負載不平衡度(例如,A 相和 B 相掛載最大額定功率的純阻性或感性負載,而 C 相完全空載或發生斷路故障)。在這一毀滅性的瞬間,數百安培的零序電流會像洪水一般瞬間涌入直流母線中點。

依賴上述綜合高頻主動控制策略,系統能夠在幾十微秒(μs)的極短控制周期內,近乎實時地響應這一涌流擾動,并利用高達數十千赫茲的頻率高精度地扭轉 P 型和 N 型冗余小矢量的作用時間比例。相較于傳統控制手段下中點電壓動輒出現數十伏甚至上百伏的失控漂移,該策略展現出了令人震撼的壓制能力:它能夠確保上下直流母線電容之間的壓差(ΔVnp?)被死死地鎖定,即便在持續的 50% 負載不平衡極端工況下,中點壓差依然保持在微乎其微的 2V 波動范圍之內

中點電壓被嚴格控制在小于 2V 的極窄死區內,具有決定性的系統級意義:首先,它徹底消除了因母線電壓非對稱波動而引起的三相輸出電壓波形的低頻畸變與諧波污染,確保了輸出交流電能的極致純凈;更為關鍵的是,它從根本上保證了昂貴且對過壓敏感的 SiC 開關器件在整個生命周期內,永遠不會因?yàn)槟妇€偏壓而承受非對稱的極端高壓應力,從而極大地避免了由于過壓擊穿引發的災難性硬件損毀,將系統的運行生命周期和整體魯棒性提升到了一個全新的維度 。

底層硬件協同:高頻驅動器與 SiC 安全防護網絡

主動控制算法再優異、算力再充沛,在惡劣的電磁環境和極高的電壓轉換速率(dv/dt)面前,都必須依賴最貼近功率器件的硬件級底層支撐。針對上述高達上百千赫茲、脈寬極窄的高精度 3D-SVPWM 控制指令,逆變器必須配置能夠完美無損解析并具備深度安全防護機制的高可靠性獨立門極驅動器。

青銅劍技術(Bronze Technologies)即插即用驅動器深度適配

本項目強烈推薦研發團隊在搭建硬件平臺時,搭配使用國內頂尖的驅動器提供商——青銅劍技術(Bronze Technologies)研發的,專門針對大功率 SiC 模塊進行底層寄生參數與時序優化的即插即用型(Plug-and-Play)智能驅動板。針對基本半導體的產品,重點推薦適配 Econo Dual 3(ED3)封裝的 2CP0225Txx 系列驅動板,以及適配 62mm 封裝的 2CP0220T12-ZC01 驅動板 。

下表提煉了這兩款高性能驅動板的核心技術參數,展示了其在配合高頻算法時的強悍性能底座:

核心驅動參數與特性 2CP0225Txx (深度適配ED3模塊) 2CP0220T12-ZC01 (深度適配62mm模塊)
最高運行直流母線電壓 1200V / 1700V 寬電壓覆蓋 1200V 系列
單通道驅動峰值電流 (IGmax?) ±25 A (極速充放電門極電容) ±20 A
門極穩態驅動電壓 (VG?) +18V (開通) / -4V (關斷) +20V (開通) / -5V (關斷)
最大支持連續開關頻率 (fs?) 驚人的 200 kHz 50 kHz
信號傳輸延時與極低抖動 延時典型值 200ns,抖動微至 ±8ns 延時典型值 500ns
高強度絕緣耐壓級別 5000 Vac 5000 Vac
獨立安全功能集成度 米勒鉗位、退飽和短路保護、有源鉗位、軟關斷、欠壓鎖定(UVLO) 米勒鉗位、退飽和短路保護、有源鉗位、軟關斷、雙模式配置

表 2:青銅劍適配 SiC 模塊高性能即插即用驅動板核心保護參數及動態能力剖析

這些基于 ASIC 定制芯片組的驅動板專為釋放 SiC MOSFET 在三電平及四線制拓?fù)渲械臉O限物理性能而設計,其針對中點電位高頻控制及負載突變所必須解決的深層次安全隱患,構筑了三道不可逾越的硬件級防線:

大電流主動米勒鉗位(Active Miller Clamping)抑制高頻串?dāng)_: 在采用雙倍頻更新的 3D-SVPWM 調制中,為了快速調整中點電位,同一橋臂的開關管會被極其頻繁地觸發。此時,SiC MOSFET 特有的極高開關 dv/dt 會通過器件內部寄生的反向傳輸電容(Crss?)將瞬態米勒位移電流(IMiller?=Crss??dv/dt)強行灌入處于關斷狀態的互補管柵極,極易導致寄生開啟。青銅劍驅動器集成了強勁的米勒鉗位電路(例如 2CP0225Txx 鉗位峰值吸收電流能力高達 20A),當監測到柵源電壓 VGS? 降至特定安全閾值(如 3.8V)以下時,專用 MOSFET 迅速啟動,以極低阻抗的旁路將柵極強行拉低至負電源軌(COMx),徹底杜絕了因高頻中點電壓調整導致的致命橋臂直通風險 。

極速退飽和(DESAT)短路保護與故障聯鎖: 若極端的不平衡負載進一步惡化為硬性的單相金屬性接地短路,短路故障電流將在極低的回路電感下呈幾何指數級狂飆。不同于傳統 IGBT 擁有近 10μs 的短路耐受時間,SiC 的短路耐受能力往往僅有 2~3μs。驅動板內置的高速 VDS? 壓降監測電路(以 2CP0225Txx 為例,其短路響應時間典型值被極致壓縮至 1.5 μs)能夠在 SiC MOSFET 退飽和進入線性區的最初瞬間無情切斷驅動脈沖。從故障準確研判到狀態引腳(SOx)向上一級主控 DSP 反饋低電平的傳輸延遲僅為 550ns,確保了在最惡劣故障下,器件內核的熱極限和硅氧邊界絕對不被突破 。

硬核有源鉗位(Active Clamping)與柔性軟關斷(Soft Turn-off)雙重泄放: 在大電流滿載切斷故障或在嚴重不平衡下進行緊急關斷操作時,母排雜散電感中儲存的巨大磁場能量瞬間釋放,勢必在器件兩端激發出恐怖的 L?di/dt 過沖尖峰。為應對此威脅,驅動器內部設計了巧妙的柔性軟關斷機制(一旦觸發保護,將 VG? 降至 0V 的時間刻意拉長至約 2μs 以平緩電流下降率)。同時,輔以大功率瞬態電壓抑制二極管(TVS)構成的硬核有源鉗位反饋網絡。當 VDS? 異常飆升超過預設的鉗位擊穿閾值(例如 1200V 模塊的安全保護閾值設定在 1020V 左右,1700V 模塊設定在 1560V 左右)時,TVS 雪崩導通并將微電流重新注入柵極,強行迫使 MOSFET 微微開啟并進入線性耗散區,將致命的電感尖峰能量轉化為熱能泄放掉,成功地構筑了守護 SiC 模塊絕緣邊界的最后一道終極防線 。

結論與前瞻

綜上所述,在面臨現代微電網及高精度電力電子系統中頻繁且不可避免的嚴重不平衡負載與單相不對稱故障時,三相四線制逆變器的直流側中點電位劇烈偏移,不僅是一個數學建模與理論算法層面的頂級難題,更是一個時刻威脅著底層昂貴 SiC 功率硬件生存安全的極大工程危害。


本深度研究報告表明,要從根本上攻克這一行業頑疾,必須打破單點優化的思維局限,構建從頂層算法到底層硬件協同的立體控制矩陣。在控制維度上,必須深度結合 3D-SVPWM 冗余矢量智能分配零序電壓主動注入技術,在 γ 軸的三維空間中重獲對流入直流母線中點電荷流向的絕對控制權。

從工程實戰落地的角度出發,研發團隊的破局之道在于:第一,必須依托高性能 DSP 算力,剝離傳統的雙閉環架構,單獨構建針對零序分量的中性線電流獨立閉環,并利用代數降維算法釋放 DSP 算力瓶頸。第二,也是最為核心的革命性實踐,必須配合基本半導體(BASiC Semiconductor)卓越的低損耗 1200V/540A 碳化硅功率模塊(BMF540R12KA3 或 BMF540R12MZA3),突破傳統 IGBT 的頻率桎梏,將 DSP 的中點電位控制執行頻率前瞻性地配置為 PWM 載波頻率的 2 倍(2×fsw?)。

事實與數據證明,這種基于 SiC 器件的高頻“雙更新”極速響應機制,賦予了系統前所未有的控制剛度。它使得三相四線制逆變器能夠在最嚴苛的 50% 負載完全不平衡度 的破壞性測試下,依然奇跡般地將直流母線中點壓差精確控制在 小于 2V 的微小死區范圍內波動。最終,通過與青銅劍技術(Bronze Technologies)高達 200kHz 響應能力、具備 20A 強悍米勒鉗位、微秒級超速 DESAT 短路保護以及硬核有源鉗位兜底的即插即用智能驅動板進行無縫協同,這套完整的三相四線制 SiC 逆變軟硬件生態系統,不僅能夠持續輸出極致純凈的高品質三相交流波形,更能在電網和負載最不可預知的惡劣邊界條件下,鑄就保障核心碳化硅資產絕對安全運行的鋼鐵長城。未來,隨著更高算力芯片的普及與 SiC 器件良率的進一步提升,這一綜合性控制架構必將成為大功率儲能與電網模擬設備的行業標準標配。
