在當今由 AI 算力爆發的時代，前沿通信與計算技術正經歷著深刻的代際跨越。一方面，商業數據中心網絡正向 400G/800G 甚至 1.6T 演進，計算總線加速向 PCIe 5.0/6.0 迭代；另一方面，以低軌衛星互聯網（LEO Constellations）、星間激光通信（ISL）為代表的空間信息網絡，以及新一代超寬帶相控陣?yán)走_(dá)和微波光子學系統，正推動著國防與科研領域的物理層硬件向著極高頻段與超大帶寬挺進。

無論是 AI 服務器內部的互連，還是跨越數千公里的星地鏈路，單通道信號的波特率都已逼近甚至突破 32GBaud 乃至 64GBaud，單位間隔（UI）被無情壓縮至十幾皮秒量級?，F(xiàn)代復雜裝備與高速總線的測試系統，正面臨著極其苛刻的復雜數字信號激勵需求。

當今高速應用的發展趨勢

及數字激勵生成的挑戰

在追求極致互連帶寬與超大探測容量的驅動下，無論是商用通信還是國防電子，其底層架構都在發生根本性的物理層變革。這種變革不僅體現在調制格式的不斷升級（從 NRZ 到 PAM4，再到相干 DP-QAM），更體現在系統架構向“空間換時間”的并行多通道以及精密相位控制方向全面轉移。

針對不斷涌現的高速數字總線測試，使用傳統的RF模擬信號源來替代參考時鐘源的問題逐漸顯現。 首先是雖然RF信號源本身的相噪性能優越，但是由于輸出是正弦波，對于一個數字系統輸入，會產生由于信號斜率導致的額外抖動。 所以幾乎最新的芯片參考時鐘都明確要求盡量用真實的方波信號作為參考時鐘輸出， 另外多數參考是時鐘要求差分信號。參考時鐘和PLL作為一個高速系統的心臟，需要對參考時鐘進行精確的惡化來模擬真實世界復雜環境。 這個就明確需要注入模擬相噪惡化的隨機抖動以及模擬電源或者其他時鐘域干擾的周期抖動。

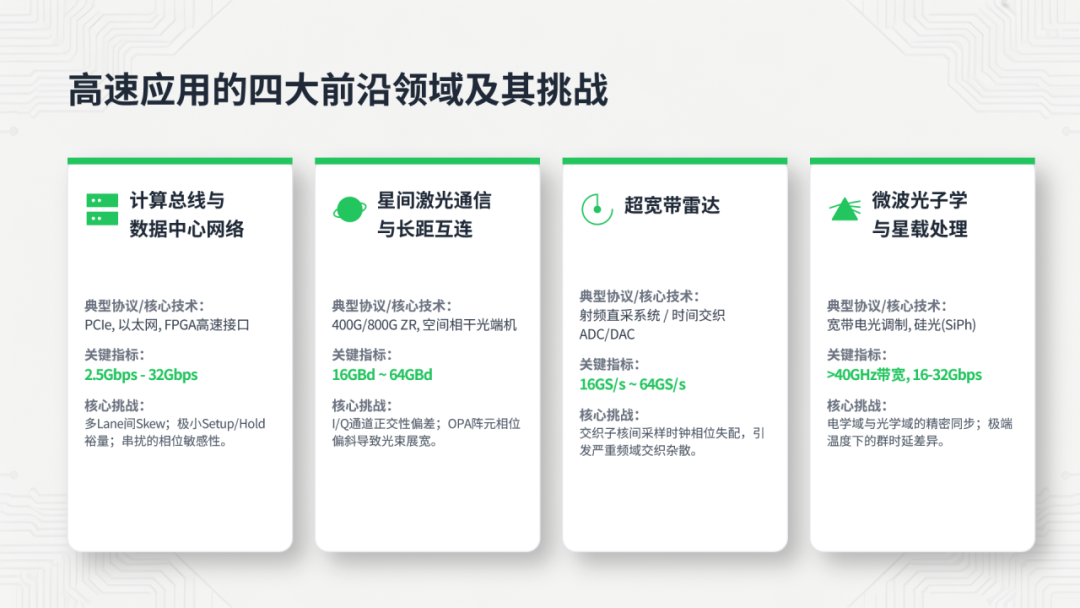

在企業研發與高校重點實驗室中，下面是四個前沿領域的時序同步與多通道激勵的應用場景：

數字激勵需求與傳統測試儀器的局限

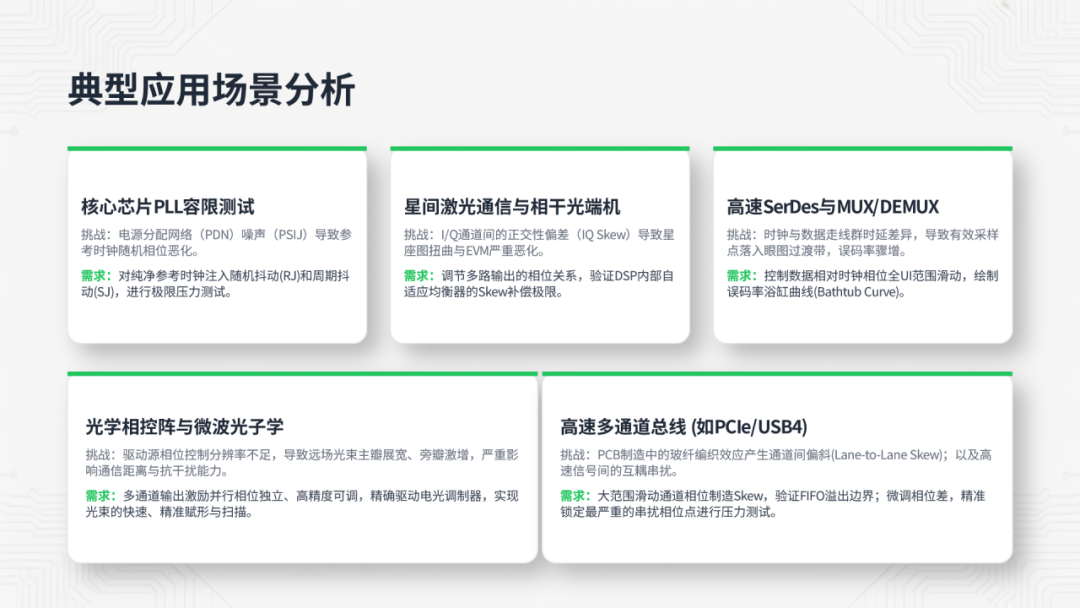

數字激勵源典型應用場景

為了完整驗證 DUT 在極限條件下的容限能力，工程師在搭建驗證平臺時，往往面臨以下三大激勵源應用：

可控惡化的參考時鐘（Reference Clock）：無論是高速接口芯片還是FPGA/SOC/ASIC芯片，其內部鎖相環（PLL）對參考時鐘質量極為敏感。測試不僅需要極低相位噪聲的高頻時鐘，更要求能夠精確、定量地注入隨機抖動（RJ）和正弦抖動（SJ），以模擬電源分布網絡（PDN）噪聲（PSIJ）或參考時鐘鏈路的劣化。

多通道數字激勵輸出，并且需要通道間相位可調：多通道總線（如 4-lane 或 8-lane 結構）要求數據源不僅具備極低的本底抖動，還必須能夠?qū)崿F(xiàn)皮秒級通道間相位偏斜（Skew）調節。

高速窄脈沖激勵：在進行接收機建立/保持時間（Setup/Hold Time）測試、或者驅動超高速光電器件（如電光調制器）時，需要具備極快上升沿（<20ps）和極窄脈寬（<40ps）的脈沖源。

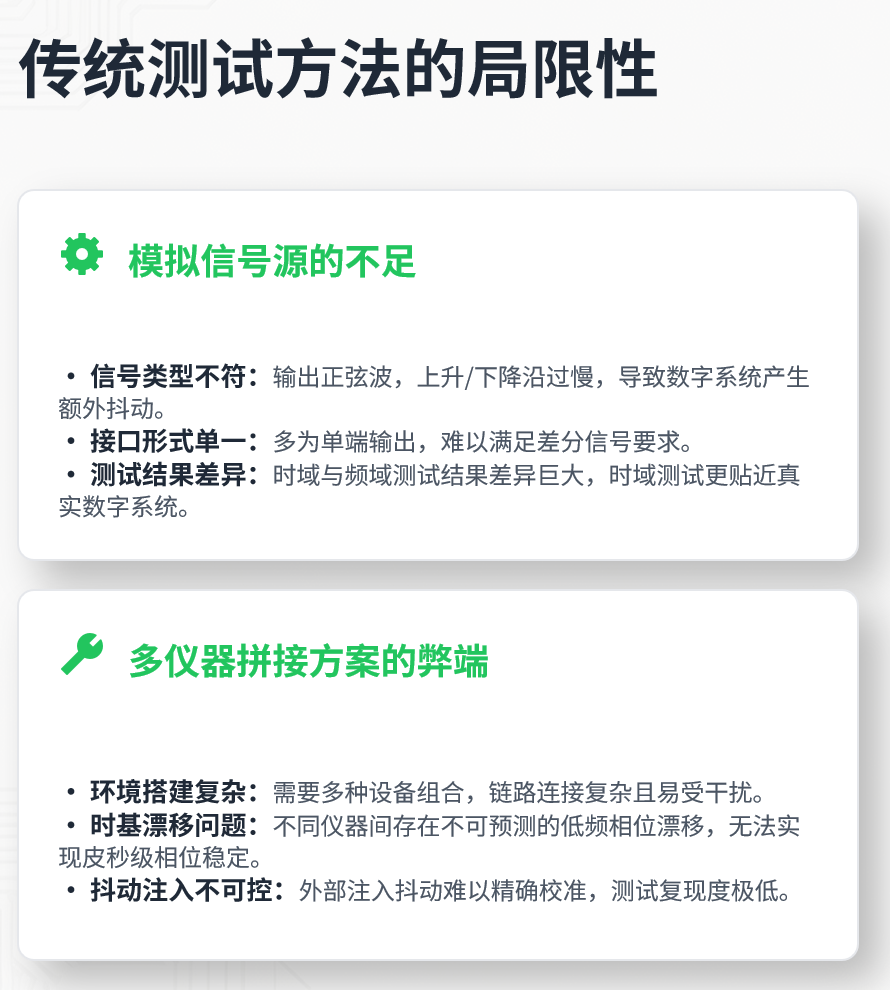

用分離的不同儀器構建數字

和時鐘激勵源的局限性

測試環境搭建復雜：傳統的測試臺架通常采用離散儀器拼接方案——由獨立的模擬信號源，任意波形發生器（AFG/AWG）、專用脈沖發生器（Pulse Generator）、獨立時鐘綜合器（Clock Synthesizer）和外置抖動干擾源通過射頻線纜、功分器和混頻器組合而成。

儀器間時基漂移：不同儀器依賴各自內部的晶振或外部 10MHz 參考鎖相環。受限于溫漂和鎖相環帶寬，儀器間存在固有的、不可預測的低頻相位漂移，使得精確的皮秒級相位調整和穩定性變的異常困難。

抖動注入的不可控性：外部注入抖動往往需要經過混頻器或外部調制的信號源或者函數發生器輸入端疊加，鏈路插入損耗，難以精確校準注入量，復現度極低。

模擬信號源和數字激勵源的區別：獨立的模擬信號源能夠輸出非常純凈的周期信號，相位噪聲低，頻率范圍也非常大，例如中星聯華的模擬信號源可以支持到67GHz。 但是模擬源或者矢量信號源的輸出存在2個明顯的不足，首先輸出的是正弦信號，導致上升時間和下降時間非常慢。 另外輸出的場景多為單端輸出，即便外置巴倫也會導致受限于巴倫的相頻特性和Skew偏差。 在一個高速的數字系統中，絕大多數要求的是上升/下降時間陡峭的方波差分信號。 而模擬信號源用作時鐘的時候會導致時域測試的抖動分量過大。

下圖是一個參考時鐘用不同的儀器測試得到結果的巨大差別。主要是對比了相噪分析儀和實時示波器的差別。 對于一個時域的電路，因為相噪儀無法得到輸入信號的斜率信息，實時示波器測試最全面時間和斜率， 在一個時域被測DUT的接收機也會被看到，所以首選時域的示波器進行測試。

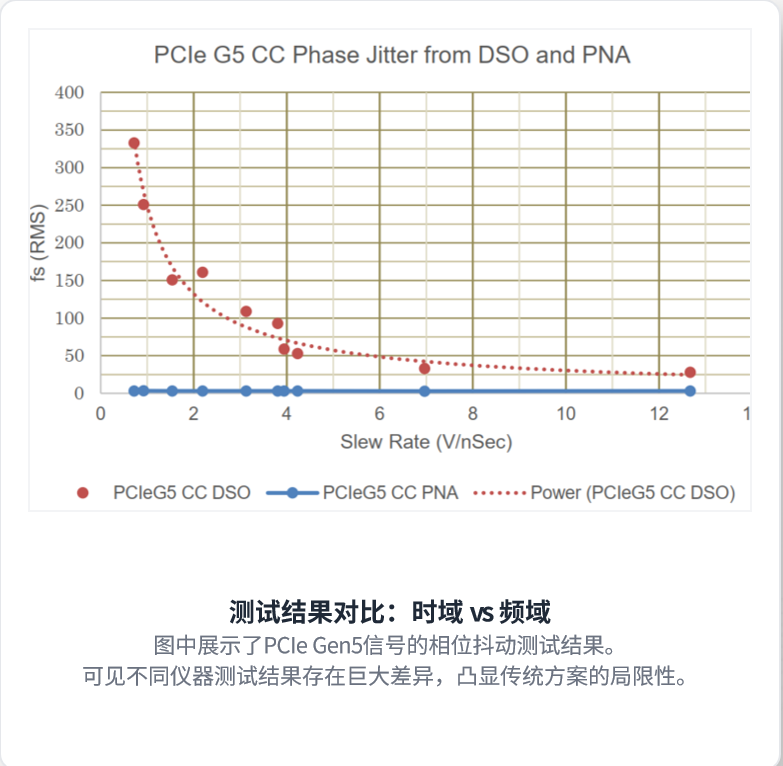

下圖是針對同一個時鐘信號，當斜率不同的時候，用實時示波器和相噪儀測試的結果對比。 可見當時鐘的斜率過慢的時候，會導致測試的抖動值非常大，而這個由于斜率導致的抖動無法滿足DUT被測電路的要求，所以推薦用數字激勵源來構建測試環境。

誤碼儀能力的擴展：

從單一測誤碼到“多域激勵源”

為了解決多通道皮秒級相位控制與 Skew 容限評估的難題，測試測量儀器的底層架構必須發生根本性的轉變?，F(xiàn)代高性能誤碼儀（BERT）早已打破了僅限于發送 PRBS 碼流的固化定位，演進為具備統一高精度時基的多通道融合數字激勵中心。

在這種先進的測試架構中，所有的高速數據通道（PPG）、時鐘輸出以及脈沖信號，均由儀器內部同一個超低相噪的時鐘綜合器網絡驅動。這種設計從根本上消除了儀器間的溫漂與時基漂移。更關鍵的是，其在數字底層集成了精密的高頻移相器或高級抖動和相噪惡化的設計，實現了對各個輸出通道之間相位的獨立、連續且高分辨率的滑動調節。

以中星聯華（Sinolink）推出的 SL3000BX 高性能誤碼儀為例，其硬件底層與算法架構在設計之初，就專門針對多通道數據、時鐘和脈沖輸出的應用模式進行了深度優化。工程師可以一機多用，在一個高速系統中，產生參考時鐘、高速時鐘或多通道數據，全方位摸底 DUT 的時序容限極限。

誤碼儀作為多域激勵源的典型應用

下面是基于多域數字激勵源的物理層測試應用的一些典型實例

SL3000BX 作為數字激勵源

的三大工作模式與特點概覽

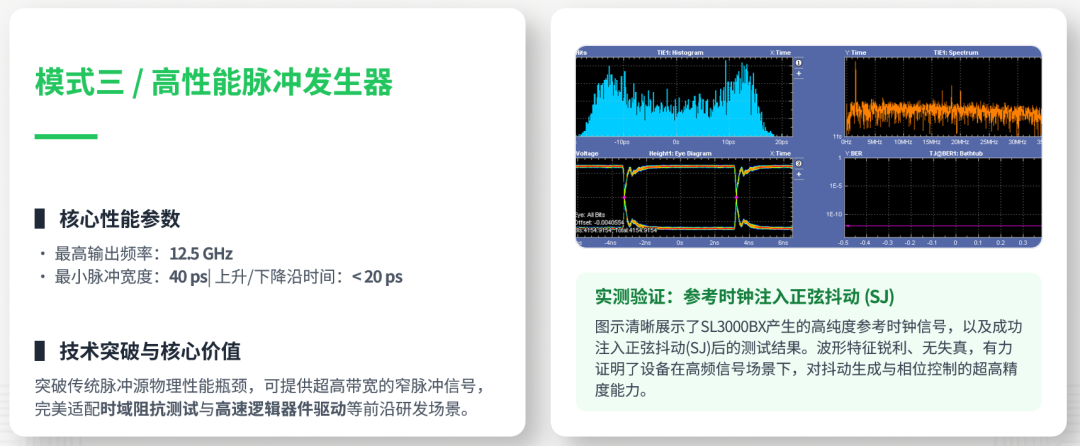

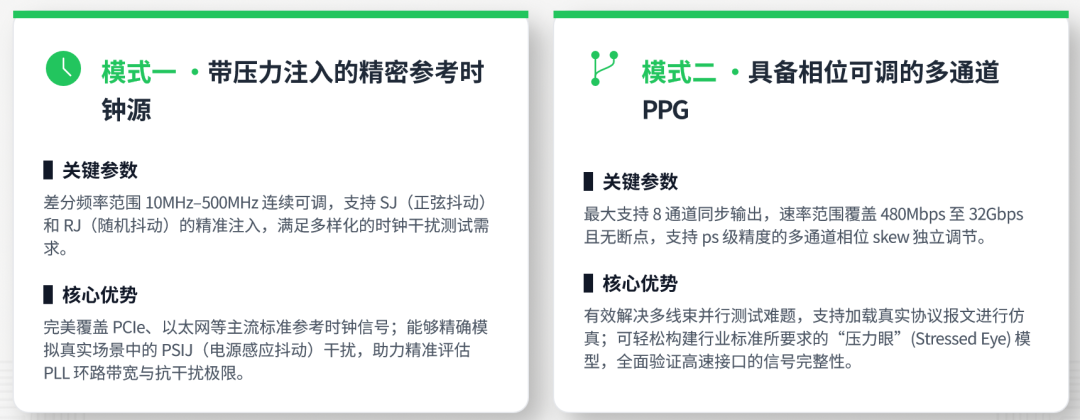

針對上述復雜的測試需求，中星聯華 SL3000BX 高性能誤碼儀作為集成化多域激勵中心的代表，提供了三種獨立且高性能的輸出模式。

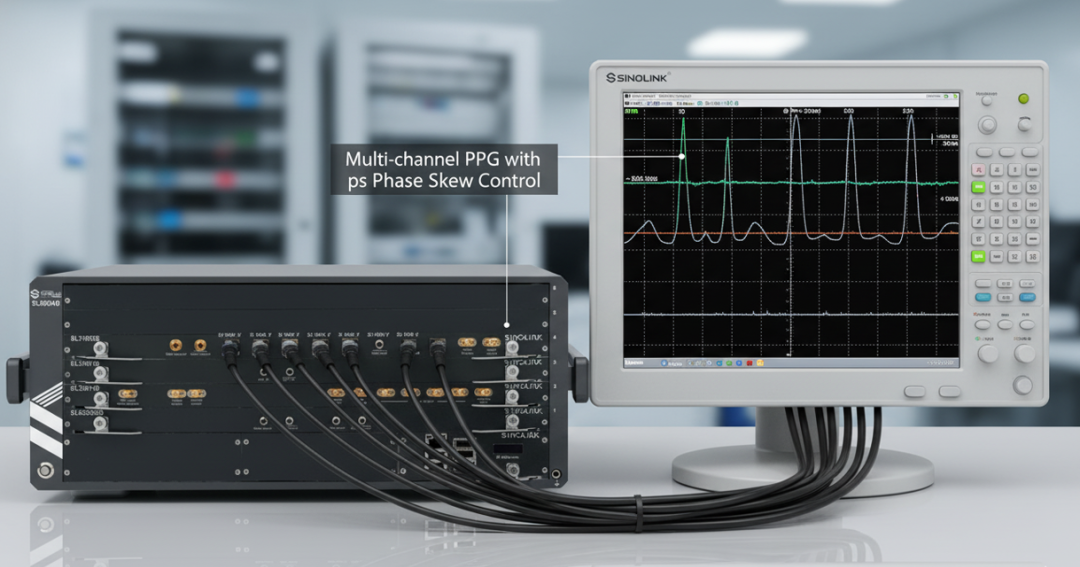

下圖是SL3000BX的多通道輸出相位可調的數字激勵源圖例。

總結

在由 AI 算力集群、光電共封裝（CPO）和下一代雷達傳感驅動的“超寬帶”時代，物理層通信的測試痛點已從單一的“信號速率”向“多維度的信號完整性壓力測試”轉移。傳統的離散化測試工具已無法勝任前沿物理邊界的探索，測試臺架自身引入的不確定度，往往超過了被測芯片本身的性能極限。

面對相干光 IQ 校準、ADC 交織雜散定位、SerDes 容限描繪以及相控陣列驅動等嚴苛挑戰，以中星聯華 SL3000BX 為代表的融合共基時架構誤碼儀，正是為解決這些應用痛點而設計。能夠在研發最早期幫助用戶評估被測DUT在各種壓力下的表現和性能，全面摸底硅光、DSP 與超高速模擬射頻集成電路的潛能。
