一、項目背景與核心痛點

某汽車零部件制造企業的一條自動化裝配線，采用了西門子 S7-200 PLC（型號：CPU 226）作為核心控制單元，負責整條產線的邏輯控制與數據采集。隨著企業數字化轉型的深入，產線需要接入新的西門子 S7-1500 PLC進行協同控制，并通過上位機 SCADA 系統實現全流程監控。然而，S7-200 PLC 原生支持 PPI協議，不具備以太網接口，導致其無法直接與 S7-1500 PLC 及以太網上位機進行數據交互，形成了嚴重的 “信息孤島”。

具體痛點如下：

1.通訊協議不兼容：S7-200 的 PPI 協議是私有協議，無法直接與支持 Profinet/Modbus TCP 的 S7-1500 PLC 通訊，產線協同控制無法實現。

2.數據采集與監控受限：無法將生產數據實時上傳至以太網上位機，導致生產過程無法可視化，設備狀態、產量、OEE 等關鍵指標無法實時監控。

3.擴展成本高昂：若采用西門子官方的 CP243-1 以太網模塊，不僅采購成本高，且配置復雜，對現場工程師的技術要求較高，同時與國產 HMI 的兼容性不佳。

二、解決方案：捷米特 ETH-S7200-JM02 PLUS 橋接模塊

為解決上述問題，該企業引入了捷米特（JIEMITE）ETH-S7200-JM02 PLUS 橋接型 PPI 以太網通訊處理器，通過該模塊實現 S7-200 PLC 與工業以太網的無縫對接。

核心功能與亮點

1.雙網口設計，支持多設備接入：模塊配備兩個獨立以太網口，可同時連接多臺支持 Modbus TCP 協議的設備，如西門子 S7-1500 PLC、上位機（PC）、HMI 等，實現雙向數據交換。

2.原生支持 Modbus TCP 協議：網口可直接作為 Modbus TCP 客戶端或服務器，與其他品牌 PLC、上位機軟件進行高速、穩定的數據通訊，無需額外編寫復雜的協議轉換程序。

3.頂端九針口適配國產屏：模塊頂端的 DB9 接口完美適配國產觸摸屏（如昆侖通態、威綸通等），通過 PPI 協議直接通訊，無需額外的轉換模塊，降低了系統集成成本。

4.即插即用，配置簡單：提供圖形化配置軟件，支持一鍵掃描網絡、快速配置通訊參數，現場工程師無需深厚的協議知識即可完成部署。

三、實施過程與效果對比

1.實施前

·通訊方式：S7-200 PLC 僅通過 PPI 電纜與本地 HMI 通訊，數據無法上傳至車間級以太網。

·數據孤島：S7-200 與 S7-1500 之間無法直接通訊，產線協同依賴人工干預，效率低下。

·監控盲區：生產數據無法實時上傳至 SCADA 系統，設備故障無法及時預警，導致停機時間長、維護成本高。

2.實施過程

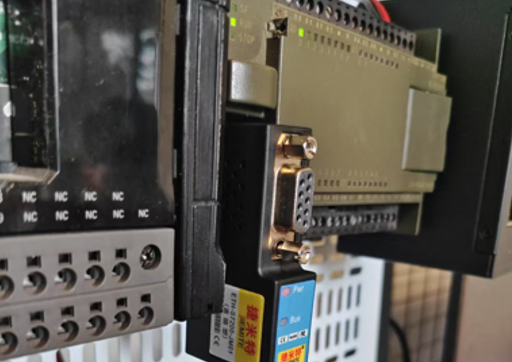

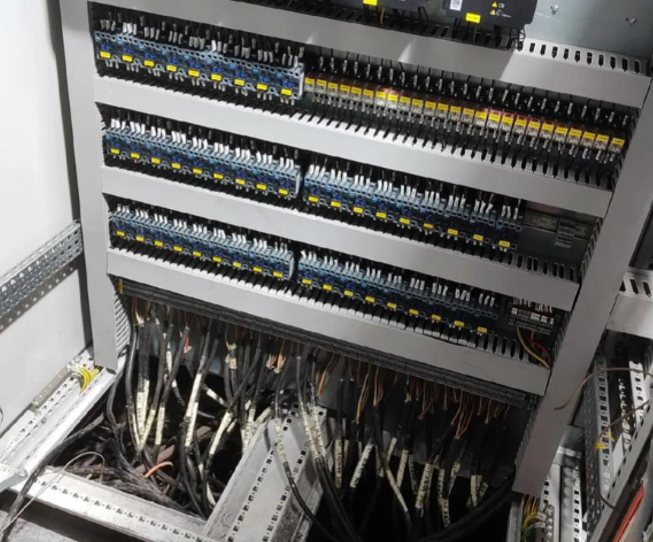

硬件連接：將捷米特 ETH-S7200-JM02 PLUS 模塊的 PPI 口與西門子 S7-200 PLC的 RS485 口連接，網口接入車間以太網交換機，頂端九針口連接國產觸摸屏。

軟件配置：通過捷米特配置軟件，設置模塊的 IP 地址、Modbus TCP 通訊參數，映射 S7-200 的 I/O 區和數據區至 Modbus 寄存器。

系統聯調：測試 S7-200 與 S7-1500 之間的數據交互，驗證上位機 SCADA 系統對 S7-200 數據的采集與監控功能，確保所有設備通訊穩定。

3.實施后

·無縫協同控制：S7-200 與 S7-1500 PLC 通過Modbus TCP 協議實現了實時數據交互，產線協同效率提升了 30%。

·全流程可視化：上位機 SCADA 系統成功采集到 S7-200 的生產數據，實現了設備狀態、產量、OEE 等指標的實時監控，故障預警響應時間縮短至 5 分鐘以內。

·成本顯著降低：相比西門子官方方案，捷米特模塊的采購成本降低了 50% 以上，且配置簡單，大幅減少了項目實施和維護的人力成本。

四、總結

捷米特 ETH-S7200-JM02 PLUS以太網通訊處理器，通過其強大的協議轉換能力和靈活的接口設計，成功破解了西門子 S7-200 PLC 在工業以太網通訊中的壁壘。它不僅實現了 S7-200 與 S7-1500 PLC、以太網上位機及國產觸摸屏的無縫對接，還以其高性價比和易用性，為企業的數字化轉型提供了高效、可靠的解決方案。該案例充分證明，在工業自動化領域，選擇合適的第三方通訊模塊，不僅能有效解決技術痛點，還能顯著提升項目的經濟效益和實施效率。
