1. RV1126B最小系統

1.1 最小系統

核心板已經將電源管理芯片、DDR、EMMC集成于一個小巧的模塊上，所需的外部電路非常簡潔。如下圖所示，構成一個最小系統只需要5V電源和基礎外設。在系統上電的時候，需要保證核心板比底板先上電，防止底板電流倒灌影響系統啟動。

圖1 RV1126B核心板最小系統

核心板的四周有4個M2定位孔，定位孔與底板的螺柱通過螺絲鎖緊，用來固定核心板。靈眸提供的核心板封裝上面有螺柱的焊接位置，螺柱的型號是TH-1.6-3.0-M2，規格是M2*φ4*L3+1.5。

注：為了方便調試以及升級，請?jiān)O(shè)計底板時一定要有：
1、Recovery按鍵和復位按鍵；
2、調試串口（UART0）；
3、ADB接口（USB_OTG）；

1.2 復位電路

復位電路由復位按鍵和保護器件組成，直接對核心板的CPU和PMIC進行復位，復位信號的電平值是3.3V，核心板內部已有1K電阻上拉至3.3V，CPU復位至少需要10ms時間。

1.2.1 PCB設計建議

l 復位信號是敏感信號，所以RESETn走線要盡量短，信號應遠離DCDC、RF等強干擾信號，以防止受到干擾。如果走線較長，建議包地處理，并且包地線每隔200mil至少添加一個GND過孔。在布局時，RESET復位信號遠離板邊緣和金屬接插件，以防止因ESD引起的異常而導致核心板復位；

l CPU復位至少需要10ms時間；

l 電容C203盡量靠近核心板的復位引腳；

l 保護器件D83靠近開關S1。

1.3 Recover下載模式電路

按鍵S2是LOAD按鍵，和CPU的SARADC_VIN1_KEY/RECOVERY相連，當LOAD按鍵處于按下狀態時，再按下復位按鍵，此時系統將會進入Loader下載模式，可以通過燒錄接口下載固件。

圖3 Recovery電路

1.3.1 PCB設計建議

l SARADC_VIN1_KEY/RECOVERY信號請遠離高速信號，禁止在高速信號線的相鄰層布線；禁止在高速信號附近打孔換層；走線不要穿過電感區域；

l 保護器件D84靠近按鍵S2；

l 電容C204靠近核心板引腳。

1.4 Maskrom下載模式電路

Maskrom接口在核心板上通過測試點引出，和CPU的BOOT_SARADC_IN0相連，當短接Maskrom接口，再按下復位按鍵，此時系統將會進入Maskrom下載模式，可以通過燒錄接口下載固件。Maskrom模式一般是系統固件損壞，板子變成磚頭之后才使用的，正常固件下載請使用Loader下載模式。

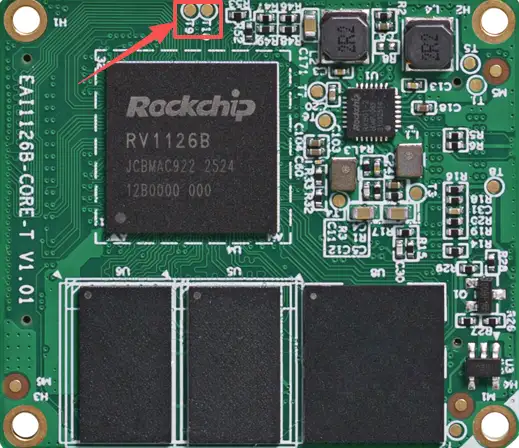

圖4 Maskrom測試點位置

1.5 調試串口

UART0是系統調試串口，可以打印出系統所有的交互信息，同時也能通過調試串口輸入shell命令，在系統調試階段有很大作用，該串口不可用于普通串口。EASY-EAI-Nano-TB主板增加了CH340C轉換芯片，將UART0轉換為USB信號，客戶只需要插入TYPE-C線，將板子和電腦相連即可使用。電源芯片TPL740F33-5TR將USB的5V電源轉為3.3V供電給CH340C，所以在板子插入U(xiǎn)SB線之后，調試串口就可以被電腦識別并建立連接，不會受主板的電源和復位影響，使用更方便。UART0的電平是3.3V。

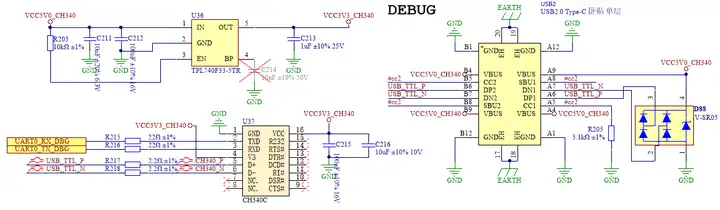

圖5 調試串口電路

1.5.1 PCB設計建議

l 保護器件D83、ED27位置靠近USB接口放置；

l USB2.0布線要求；

1.6 TYPE-C燒錄接口

TYPE-C燒錄接口用于系統固件下載和應用程序調試。USB30_OTG0_VBUSDET是USB OTG插入檢測引腳，檢測電壓為3.3V，檢測是否有USB線插入。USB30_OTG0_ID引腳是用于切換Host和Device模式，處于高電平時為Device模式，處于低電平時為Host模式，該引腳在CPU內部有1.8V上拉，所以默認是Device模式，在主板上此引腳懸空。

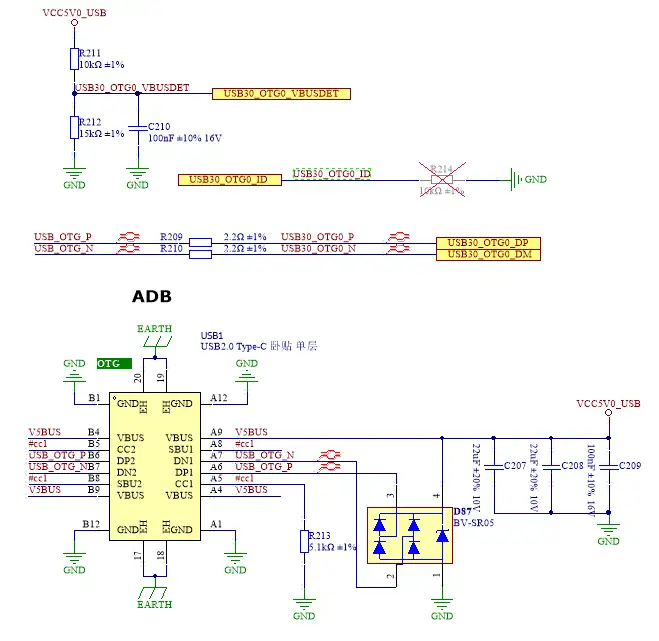

圖6 TYPE-C燒錄接口電路
