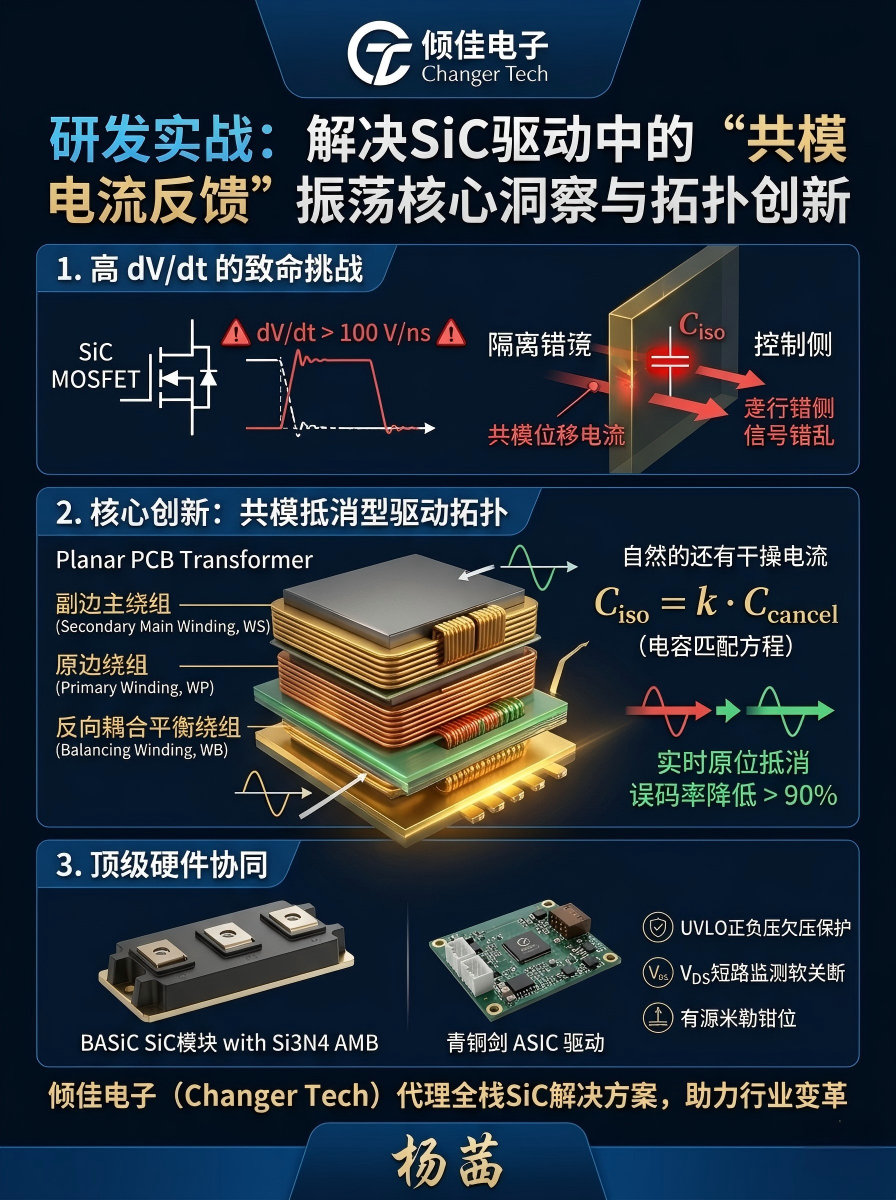

研發實戰：解決SiC驅動中的“共模電流反饋”振蕩核心洞察與拓?fù)鋭?chuàng)新

引言：寬禁帶功率變換系統中的高頻動態挑戰

在現代大功率能源轉換領域，碳化硅（SiC）MOSFET的全面普及正在從根本上重塑電力電子系統的設計邊界。與傳統的硅（Si）絕緣柵雙極型晶體管（IGBT）相比，SiC器件不存在少數載流子復合的拖尾電流效應，這使其能夠在納秒級的時間內完成導通與關斷的轉換。這種超高開關速度極大地降低了開關損耗，為提高系統開關頻率、縮小無源濾波器及磁性元件體積、并最終實現高功率密度提供了堅實的物理基礎 。

然而，事物的發展往往伴隨著新的工程挑戰。納秒級的開關瞬態直接導致了極高的電壓變化率（dV/dt），在現代大功率變流器和電機驅動器（VSD）中，這一數值經常突破 100 V/ns 的閾值 。當半橋拓?fù)渲械母哌匰iC MOSFET導通時，開關節點電壓在極短時間內從負母線電壓躍升至正母線電壓。這種劇烈的電壓跳變作用于系統內部的所有寄生電容上，其中最為關鍵且最易受干擾的環節，便是驅動器的隔離屏障。

盡管現代隔離驅動器采用了先進的電氣隔離技術，但其原邊（低壓控制側）與副邊（高壓功率側）之間不可避免地存在寄生耦合電容（Ciso?）。在高達 100 V/ns 的 dV/dt 激勵下，這個微小的寄生電容會產生數安培級別的共模（Common-Mode, CM）位移電流。該電流會穿透隔離屏障，直接回流至原邊控制電路，引發嚴重的“共模電流反饋”振蕩，進而導致PWM控制信號發生嚴重的錯亂。在諸如光伏逆變器、儲能變流器等大功率實戰應用中，這種信號錯亂極易引發橋臂直通，導致昂貴的SiC功率模塊瞬間燒毀。

針對這一行業痛點，IEEE最新研究提出了一種突破性的“共模抵消型驅動拓?fù)洹?。該技術通過在副邊反饋回路中（通常是隔離變壓器內部）巧妙地增加一個反向耦合繞組（Balancing Winding），實時且精準地抵消高 dV/dt 誘發的位移電流，在實戰測試中可將信號誤碼率斷崖式降低 90% 以上 。本報告將全方位剖析SiC驅動中高 dV/dt 引發共模振蕩的深層物理機制，深入解讀反向耦合繞組抵消拓?fù)涞?a href="http://m.sdkjxy.cn/v/tag/11079/" target="_blank">電磁學原理，并結合當前業界頂尖的SiC功率模塊（如BASiC的62mm及ED3封裝產品）與高可靠性驅動器（如青銅劍技術2CP0225Txx系列）的硬件參數，系統性地輸出一套解決共模電流反饋振蕩的實戰對策與前沿洞察。

高 dV/dt 開關瞬態與位移電流的物理機制

要徹底解決共模反饋振蕩，首先必須精確理解SiC MOSFET在開關瞬態過程中的物理行為及其引發位移電流的數學機制。

米勒平臺與極端 dV/dt 的產生

SiC MOSFET的開關速度本質上取決于驅動器對其內部寄生電容的充放電速度。這些電容包括：輸入電容（Ciss?=Cgs?+Cgd?）、輸出電容（Coss?=Cds?+Cgd?）以及反向傳輸電容（Crss?=Cgd?，即著名的米勒電容）。

在器件導通的瞬態過程中，柵極驅動器輸出電流首先對 Cgs? 充電，使柵源電壓（VGS?）上升至閾值電壓（VGS(th)?）。隨后，漏極電流（ID?）開始上升，當器件進入米勒平臺區時，VGS? 保持鉗位，驅動器提供的所有電流都被用于對米勒電容 Crss? 進行放電，此時漏源電壓（VDS?）開始劇烈下降。開關節點的電壓變化率可近似由下式?jīng)Q定：

dtdVDS??=Crss?Igate??

與傳統的Si IGBT相比，SiC MOSFET的 Crss? 極小。以基本半導體（BASiC Semiconductor）推出的1200V、540A工業級SiC MOSFET模塊 BMF540R12KA3（62mm封裝）及 BMF540R12MZA3（ED3封裝）為例，其在 25°C 時的靜態測試參數顯示：輸入電容 Ciss? 高達 33.95 nF（上橋）至 34.16 nF，而至關重要的反向傳輸電容 Crss? 僅為 47.48 pF 至 92.14 pF 。同時，該模塊的內部柵極電阻（Rg(int)?）極低，僅在 1.95 Ω 至 2.50 Ω 之間 。

這意味著，只要外部驅動器（如峰值驅動電流可達 ±25A 的青銅劍 2CP0225Txx）提供足夠強的柵極驅動電流，如此微小的 Crss? 將瞬間被充放電完畢，VDS? 會以極其陡峭的斜率崩塌或建立，輕易突破 100 V/ns 的邊界 。此外，該系列模塊通過采用緊湊的內部母排布局，實現了極低的寄生電感（14 nH 及以下）。低寄生電感雖然有效抑制了 di/dt 帶來的電壓尖峰（Vspike?=Lσ??di/dt），但也消除了阻礙 dV/dt 進一步變陡的物理阻尼，使得模塊表現出更加極端的高速開關特性。

隔離電容與位移電流注入

在半橋拓?fù)渲?，高邊開關的參考地（即模塊的中點，交流輸出端）是浮動的。當高邊器件導通或關斷時，該節點的電位在 0V 和直流母線電壓（如 800V 甚至 1200V）之間高速跳變。因此，必須使用隔離型柵極驅動器，通過隔離變壓器（傳輸驅動功率）和光耦或數字隔離器（傳輸PWM信號）來跨越不同電位域。

盡管隔離器件在低頻下具備極高的絕緣電阻，但在高頻交流信號面前，其原副邊之間的物理間距構成了一個寄生耦合電容 Ciso?。優秀的工業級驅動器，如青銅劍技術（Bronze Technologies）的 2CP0225Txx 系列，通過精密的PCB布線和隔離設計，能將其原邊至副邊的耦合電容控制在極低的 14 pF 水平，同時維持高達 5000V 的絕緣耐壓和 12mm 的電氣間隙 。

然而，根據麥克斯韋方程組的位移電流理論，時變電場會在電介質中激發位移電流。在驅動器中，其表達式為：

icm?(t)=Ciso?dtdVDS?(t)?

假設開關節點產生了 100 V/ns（即 108 V/s）的 dV/dt，即便隔離電容只有 14 pF，瞬間注入原邊控制電路的共模電流峰值也將達到：

Icm_peak?=14×10?12F×108V/s=1.4A

高達 1.4 安培的射頻級高頻電流脈沖，直接沖破隔離屏障灌入脆弱的原邊數字控制平面，成為了系統電磁兼容性（EMC）和信號完整性（SI）的致命威脅 。

共模電流反饋振蕩與信號錯亂的致災機理

位移電流在穿透隔離電容 Ciso? 后，并不會憑空消失，它必須尋找一條低阻抗的回流路徑返回噪聲源（直流母線或地），從而形成一個閉合的共模電流反饋環路。這個環路通常包含了驅動器原邊的PCB地線、微控制器（MCU）或DSP的接地平面、連接排線的寄生電感，以及整個系統對大地（Chassis）的雜散電容。

地彈效應（Ground Bounce）與參考電位偏移

當 1.4 A 的高頻共模位移電流流經原邊控制板的PCB走線時，會不可避免地遇到走線的寄生電感（Ltrace?）。由于該位移電流的波形本質上是 VDS? 邊沿的微分，其變化率（dicm?/dt）極高，包含數十乃至上百兆赫茲的豐富高頻諧波。

根據法拉第電磁感應定律，高頻電流在走線電感上會激發出顯著的感應電動勢：

Vnoise?=Ltrace?dtdicm?(t)?

即便原邊地線的寄生電感只有十幾個納亨（nH），在這個極端的 dicm?/dt 作用下，也會在原本應該是 0V 絕對參考點的地平面上產生數伏特的劇烈電壓波動，這就是所謂的“地彈效應”（Ground Bounce）。如果驅動接收端的局部地電位相對于MCU發送端的參考地發生了 3V 的瞬間偏移，那么一個標準的 3.3V LVTTL 或 5V CMOS 邏輯電平信號就會直接越過邏輯閾值判斷區。此時，驅動器的數字隔離前端極易將邏輯“低”誤判為邏輯“高”，或者將邏輯“高”誤判為邏輯“低”。

諧振與反饋振蕩

更具破壞性的是寄生參數引發的諧振。原邊走線的寄生電感 Ltrace?、隔離電容 Ciso? 以及系統的對地雜散電容 Cstray? 構成了一個欠阻尼的 R-L-C 諧振槽路。當高速的位移電流脈沖（階躍激勵）注入時，會激發該槽路的自然后振蕩（Ringing）。

這種持續的高頻共模振蕩會導致原邊地參考電位反復劇烈波動。表現在PWM信號接收端，就是驅動器會在一次正常的開關周期內，連續多次接收到虛假的翻轉信號，引發“多脈沖現象”（Multiple Pulsing）或“震顫”（Chattering）。這種高頻震顫使得SiC MOSFET在半導通和關斷狀態之間反復橫跳，不僅會引發極其恐怖的開關損耗飆升，導致SiC芯片因?yàn)闊崾Э囟鵁龤?，更?huì)在高邊和低邊死區時間（Dead-time）內，造成誤導通邏輯，直接引發橋臂直通（Shoot-through）短路，最終導致模塊的災難性物理炸裂。

這就是為何在評估SiC驅動器時，共模瞬態抗擾度（CMTI）成為了一項具有決定性意義的硬性指標。要確保大功率變流器的絕對安全，驅動系統必須具備應對 >100 V/ns 甚至 >150 V/ns 的 CMTI 能力 。

傳統抑制策略的局限性與實戰矛盾

在長期的工程實戰中，電力電子工程師們總結出了一系列應對EMI和誤導通的傳統策略。然而，當這些主要為 IGBT 時代設計的策略面對 SiC 時代的 >100 V/ns 極端挑戰時，往往顯得捉襟見肘，甚至?xí)萑搿鞍聪潞J浮起瓢”的技術矛盾之中。

阻尼參數降額與無源濾波的痛點

最直觀的限制位移電流的方法，就是從源頭上降低 dV/dt。在實戰中，這通常通過增加外部柵極關斷電阻（Rg(off)?）或增大柵極電容（CGS?）來實現 。提高阻尼參數確實能夠減緩米勒平臺的跨越速度，從而抑制 dV/dt 峰值。

然而，這種做法是以犧牲 SiC 器件最核心的優勢——低開關損耗為代價的。強行將 SiC MOSFET 的開關速度“閹割”到傳統 IGBT 的水平，會導致每次開關動作時的重疊損耗劇增，徹底失去應用寬禁帶半導體的初衷。高頻大功率變流器（如追求高功率密度的航空航天DC-DC或電動汽車主驅）完全無法接受如此巨大的效率折損 。

另一種常見方法是在控制信號線或電源線上增加無源的共模扼流圈（Common-Mode Chokes）或Y電容，試圖將高頻共模電流濾除或旁路至大地 。但在實際高頻應用中，常規共模電感由于其繞組自帶的寄生并聯電容，在數十兆赫茲的高頻段往往會發生自諧振，導致共模阻抗急劇下降，濾波能力失效 。此外，在 PWM 信號路徑上添加任何實質性的濾波電容，都會引入不可接受的傳輸延遲和脈寬失真（Pulse-width Distortion），這對于要求死區時間抖動極?。ɡ缜嚆~劍 2CP0225Txx 驅動器控制的死區抖動要求在 ±10 ns 以內，延遲抖動 ±8 ns）的高頻變流器而言是災難性的 。

副邊有源米勒鉗位（Active Miller Clamp）的防御盲區

針對高速 dV/dt 造成的干擾，業界驅動器廣泛引入了有源米勒鉗位技術。以青銅劍 2CP0225Txx 系列驅動器為例，它在驅動板的副邊（即直接連接 SiC 柵極的一側）集成了一個強力的有源米勒鉗位開關 。當驅動器輸出關斷信號，且檢測到柵極電壓經電阻分壓后降至開啟閾值（參考 COMX 為 3.8V）以下時，內部鉗位 MOSFET （Q8管關斷，Q7管導通）會直接將柵極與關斷負壓（如 -4V 或 -5V）短接 。該鉗位電路能提供高達 20A 的峰值電流吸收能力（ICLAMP?），在 Iclamp?=50mA 時鉗位壓降（VCLAMP?）僅為 150mV 。

同樣，BASiC的隔離驅動芯片（如 BTD25350 系列）也重點標配了副邊米勒鉗位功能 。必須明確的是，有源米勒鉗位極其關鍵且必不可少，但它的作用僅僅是抵御 dV/dt 通過器件自身的米勒電容（Crss?）向柵極注入電流引發的副邊寄生導通。

米勒鉗位對原邊控制信號的保護作用為零。它無法阻止位移電流穿過隔離電容 Ciso? 回流到一次側引發的共模反饋振蕩。也就是說，有源米勒鉗位治好了副邊的“果”，卻無法切斷原邊共模干擾的“因”。

變壓器靜電屏蔽層的局限

在隔離變壓器設計中，一種傳統的抗共模干擾方法是在原邊和副邊繞組之間插入一層接地的銅箔屏蔽層（Faraday Shield）。該屏蔽層旨在攔截通過介質的位移電流，并將其直接導向地平面，防止其耦合到另一側繞組 。

遺憾的是，這種物理屏蔽存在嚴重的副作用。首先，插入導電層不可避免地增大了原副邊之間的物理距離，這會導致變壓器的漏感（Leakage Inductance）顯著增加。在現代高頻隔離驅動電源（如采用兆赫茲級諧振拓?fù)涞碾娫矗┲校呗└袝?huì)嚴重破壞能量傳輸效率并引起波形畸變 。其次，在極高頻率下，強烈的交變磁場會在實心屏蔽層中激發出渦流（Eddy Currents），導致嚴重的渦流損耗發熱，這與現代驅動板追求緊湊化、高功率密度的設計目標背道而馳。

核心洞察：共模抵消型驅動拓?fù)涞碾姶艑W(xué)重構

既然無源降額、單側鉗位和物理屏蔽都無法在不犧牲性能的前提下徹底解決問題，學術界與工業界的目光轉向了從電磁場拓?fù)浣Y(jié)構層面進行主動抵消。IEEE期刊的最新研究提出了一種高度優雅的解決方案：共模抵消型驅動拓?fù)洌–ommon-Mode Cancellation Drive Topology） 。

這一核心洞察不再試圖去“阻擋”或“濾除”位移電流，而是利用波動光學的相消干涉（Destructive Interference）原理，在隔離屏障發生共模電流注入的同一物理位置，主動生成一個幅度相等、相位相反的負向位移電流，實現實時的原位抵消 。

反向耦合繞組（Balancing Winding）的物理機制

這一拓?fù)渲饕诟綦x驅動器的信號或電源平面變壓器中實現，通過引入一個被稱作“反向耦合繞組”或“平衡繞組”（Balancing Winding, WB?）的輔助結構來達成 。

在一個標準的隔離變壓器結構中，原邊繞組（WP?）和副邊繞組（WS?）由于物理上的重疊，形成了前文所述的寄生隔離電容 Ciso?。當副邊節點電位 Vsw?(t) 發生高 dV/dt 跳變時，注入原邊的主共模電流為：

icm?(t)=Ciso?dtdvsw?(t)?

共模抵消拓?fù)湓诖嘶A(chǔ)上增加了一個緊鄰原邊繞組的平衡繞組 WB?。該平衡繞組在電氣連接上與副邊電路串聯，但在物理繞線方向上采用了與主繞組反向的耦合結構（Reverse-coupled winding direction） 。通過巧妙的連接節點選擇（例如連接到全橋或半橋隔離電源的互補對稱端），平衡繞組上的瞬態電壓梯度將與副邊主繞組完全相反。

設該反向耦合繞組與原邊繞組之間設計的寄生電容為 Ccancel?，且該繞組上的電壓跳變?yōu)??k?vsw?(t)（其中 k 為變壓器設計的耦合電位比例系數），則該結構產生的抵消位移電流為：

icancel?(t)=Ccancel?dtd(?k?vsw?(t))?=?k?Ccancel?dtdvsw?(t)?

注入原邊控制側的總共模電流 itotal?(t) 將是兩者的代數和：

itotal?(t)=icm?(t)+icancel?(t)=(Ciso??k?Ccancel?)dtdvsw?(t)?

通過在變壓器設計階段極度精確地調整 WB? 的物理覆蓋面積、絕緣層厚度以及匝數比，使得系統滿足方程 Ciso?=k?Ccancel?，即可在理論上讓 itotal?(t) 嚴格歸零 。

瞬態響應無延遲與誤碼率消除

反向耦合繞組抵消機制的最強優勢在于其零延遲的并發性。由于抵消電流的產生機制同樣是靜電容位移電流，且激勵源完全相同（都是同一時刻的 dV/dt 邊沿），因此抵消電流 icancel?(t) 在時間域上與干擾電流 icm?(t) 保持絕對的天然同步。它不需要任何復雜的有源半導體運放去檢測、反饋和放大，規避了高頻下有源反饋環路極易出現的相移、延遲和諧振失穩問題。

無論 SiC MOSFET 激發的 dV/dt 飆升至 100 V/ns 還是 200 V/ns，反向位移電流都會呈現完美的線性縮放與絕對抵消 。在IEEE的實戰測試和學術驗證中，通過將這一反向耦合拓?fù)淝度氲礁边叿答伡案綦x驅動回路中，原邊感受到的地彈擾動被徹底夷平?；谘蹐D分析和長期高頻運行數據的統計，該拓?fù)?strong>將PWM驅動信號的誤碼率降低了 90% 以上 。這從根本上阻斷了因原邊地電位劇烈波動而誘發的邏輯翻轉錯誤，消除了共模反饋振蕩導致的災難性橋臂直通風險。

平面磁集成工藝與微觀寄生參數提取

雖然理論上完美，但共模抵消拓?fù)湓趯?shí)際工程中的落地面臨著極其苛刻的制造公差挑戰。傳統的骨架繞線式（Wire-wound）變壓器具有極大的生產隨機性，人工或機械繞線無法保證每一匝的絕對位置，這意味著不同批次變壓器的 Ciso? 和 Ccancel? 會有巨大的離散性。只要電容匹配出現微小偏差，抵消方程即被破壞，殘余的共模位移電流就會在極高的 dV/dt 放大下重新成為威脅。

因此，這一高級拓?fù)鋷缀醣仨氁劳杏诙鄬覲CB平面變壓器（Planar PCB Transformers）工藝來實現 。平面變壓器利用PCB板上的銅箔螺旋線或蜿蜒走線（Meander type coils）作為繞組。通過FR4或聚酰亞胺（Polyimide）作為絕緣介質層。由于現代PCB光刻工藝能夠?qū)崿F(xiàn)極高精度的線寬、線距以及層壓厚度控制，每一臺平面變壓器的層間寄生電容一致性能夠被控制在極小的誤差范圍內 。

靜態電容與動態電場的精細建模

在設計反向耦合層時，工程師不能僅僅依靠簡單的平行板電容器公式來計算 C0?。如前沿磁性研究所指出的，這是一個常見的計算誤區 。在螺旋或蜿蜒走線中，電導體的電位并非處處相等，而是沿著匝數線性分布。同時，每一匝的平均周長也隨著其到磁芯中心的距離而變化。

因此，每一重疊匝的等效動態靜態電容是不同的。它是一個由重疊匝數 n、導線寬度 b、絕緣層介電常數 ε 以及瞬態電壓分布共同決定的復雜函數。為了實現完美的 Ciso?=k?Ccancel?，設計者必須借助三維高頻有限元電磁場仿真（3D FEA Simulation），提取準確的電容矩陣參數。通過在PCB的特定層序列（例如 WS? - WP? - WB? - WP? - WS? 夾心結構）中仔細調整反向平衡繞組 WB? 的布線面積和走線方向，使得其產生的三維電場分布能夠精確反轉并中和原副邊界面間的動態位移電流 。

頂級SiC硬件與驅動器的實戰協同

共模抵消拓?fù)洳⒎强罩袠情w，其工程價值在配合當今最頂級的 SiC 功率模塊與高可靠性驅動器時展現得淋漓盡致。為了應對苛刻的應用環境，模塊本身的封裝材料進化與驅動板的外圍保護邏輯同樣構成了解決共模挑戰不可或缺的一環。基本半導體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

BASiC SiC模塊與 Si3?N4? AMB 封裝的“雙刃劍”效應

以基本半導體（BASiC）的 BMF540R12KA3（62mm）和 BMF540R12MZA3（ED3）模塊為例，這些承受 1200V/540A 極端功率密度的器件，在封裝上全面引入了高性能的氮化硅（Si3?N4?）AMB（Active Metal Brazing）活性金屬釬焊陶瓷敷銅板技術 。

下表直觀展示了不同絕緣陶瓷基板的物理特性對比 ：

從表中可以看出，盡管 AlN 具有最高的熱導率，但其極脆的物理特性（抗彎強度僅 350 N/mm2）導致其在經受極端的功率循環（Power Cycling）和熱沖擊時，容易在陶瓷與覆銅層的界面發生剝離分層。相反，Si3?N4? 憑借高達 700 N/mm2 的抗彎強度和優異的斷裂韌性，即便在 1000 次嚴苛的溫度沖擊試驗后，依然能保持完美的接合強度，極大地提升了高溫大電流工況下的模塊壽命 。

然而，Si3?N4? 極高的機械強度允許制造商將其厚度大幅削減（典型厚度可降至 360 μm）以彌補其絕對熱導率不及 AlN 的劣勢，從而達到相近的極低熱阻水平。這種超薄絕緣層設計帶來了一個極具隱蔽性的副效應：它極大地增加了 SiC 芯片與底層散熱銅基板（通常接機殼大地）之間的寄生電容（Die-to-Heatsink Capacitance）。

當模塊以 >100 V/ns 的極高 dV/dt 動作時，不僅會有位移電流通過驅動器的 Ciso? 沖擊控制板，還會有大量的共模電流通過這個模塊底部的寄生電容直接灌入大地機殼，形成覆蓋整個變流器系統的宏觀共模輻射（EMI）。這種強烈的系統級共模噪聲環境，使得在驅動器層面采用徹底的“反向耦合抵消拓?fù)洹弊兊酶涌滩蝗菥彙?/p>

青銅劍 2CP0225Txx 系列驅動器的多維抗擾協同

配合擁有高共模抵消特性的隔離電源變壓器，業界領先的ASIC驅動板還在外圍電路和邏輯判定上構建了全方位的立體防御體系。以青銅劍技術（Bronze Technologies）的 2CP0225Txx 系列即插即用驅動板為例，其設計展現了極高可靠性應用（如1700V系統）的工程智慧 。

下表總結了該系列驅動板的關鍵抗擾度及隔離參數 ：

除了優異的靜態物理隔離指標，該驅動器還集成了以下主動安全機制與抵消拓?fù)鋮f(xié)同運作：

高閾值邏輯抗擾機制： 在高 dV/dt 沖擊下，即便應用了共模抵消技術，仍可能存在微小的殘余地彈電壓。為徹底封殺邏輯誤判，2CP0225TxxC0-xx 變體大幅抬高了控制信號的電平判定門限：其開通閾值電壓（VINH?）設定為 9.1V，關斷閾值電壓（VINL?）設定為 6.5V，通過拉寬輸入電壓遲滯裕度，實現了遠超標準 3.3V/5V 邏輯系統的抗噪免疫力 。

有源鉗位（Active Clamping）過壓保護： 針對極高 di/dt 在回路雜散電感上激發的關斷電壓尖峰，驅動器集成了高級有源鉗位電路。對于 1200V/1700V 模塊，其鉗位閾值分別設定在 1020V 和 1560V 左右 。一旦漏源電壓（VDS?）突破閾值，TVS串擊穿電流直接注入柵極，強制器件短暫工作在線性區以泄放能量，避免雪崩擊穿 。

VDS 短路監測與軟關斷（Soft Turn-off）： 發生一類或二類短路（DESAT）時，巨大的短路電流一旦被硬關斷，將會產生摧毀性的反向電動勢。驅動板的短路響應時間僅為 1.5 μs，并在觸發保護后執行時序嚴格的“軟關斷”——讓柵極電壓在約 2 μs 的延緩時間內平滑下降至 0V，從容化解致命危機 。

正負壓雙重欠壓鎖定（UVLO）： 提供回差（Hysteresis）控制的原邊（12.5V 觸發 / 13.5V 恢復）與副邊（12V 觸發 / 12.4V 恢復）欠壓保護，確保驅動器在任何供電波動的惡劣工況下均不輸出病態電平 。

兆赫茲級隔離與中高壓SiC的未來展望

隨著寬禁帶半導體技術的繼續攀登，中壓（MV）領域——覆蓋 3.3 kV、10 kV 乃至 15 kV 的 SiC MOSFET 正在成為新型電網變流器和高速列車牽引系統的核心 。在 10 kV 的阻斷電壓下，若以 100 V/ns 的速度開關，開關節點經歷的電壓跳變不僅劇烈，其對隔離介質的電壓耐受沖擊也將呈指數級放大。此時，共模電流反饋振蕩的抑制將從“優化項”變成決定系統能否存活的“必選項”。

為了突破這一物理天花板，最前沿的驅動技術正在向“信號-電源一體化傳輸”（Signal-Power Integrated Transmission）架構演進 。在這種架構中，傳統的笨重隔離輔助電源和光纖通信模塊被摒棄，取而代之的是工作在 20 MHz 以上超高頻的調制 Class-E 諧振反激變流器。

通過利用 20 MHz 的包絡檢波（Envelope Detector）技術，驅動器不僅能實現極低的 PWM 信號傳輸延遲（< 75 ns），更將隔離變壓器推向極致微型化——全無芯（Coreless）PCB變壓器設計。這種極其微小的結構能提供超過 10 kVRMS? 的驚人絕緣耐壓，同時將極難控制的寄生耦合電容（Ciso?）壓縮到驚人的 5.85 pF 級別 。

在此超微寄生電容的基礎上，進一步疊加光刻級精度的反向耦合平衡繞組（Balancing Winding）技術，未來的中壓 SiC 驅動器將能夠徹底斬?cái)喙材８蓴_的注入途徑，提供超過 150 V/ns 甚至 200 V/ns 的史詩級 CMTI 指標。它將極大地加速 SiC MOSFET 裸芯片直接與驅動電路同封裝的深度集成進程，在電力電子技術的發展史上，烙下濃墨重彩的一筆。

結論

大功率SiC MOSFET的應用不僅是一場關于極低導通電阻和納秒級開關速度的參數革命，更是一場與極端 dV/dt 衍生出的致命寄生效應進行抗?fàn)幍墓こ虘?zhàn)役。在超過 100 V/ns 的開關瞬態中，微弱的隔離寄生電容化身為共模位移電流的放大通道，誘發嚴重的控制側地彈與反饋振蕩，其所帶來的信號錯亂是高頻變流器發生災難性橋臂直通的首要元兇。

分析表明，傳統的通過增大柵極電阻來降低 dV/dt 的妥協手段，完全違背了引入寬禁帶器件的高效初衷；而常用的無源濾波與副邊有源米勒鉗位，也因高頻自諧振和防御盲區等原因無法從根源上消除原邊位移電流的注入。IEEE研究中提出的在平面隔離變壓器內部集成“反向耦合繞組”的共模抵消型驅動拓?fù)洌砹穗姶旁O(shè)計領域的一次底層認知躍遷。它巧妙利用相消干涉的物理原理，通過精密計算的三維靜電容逆向產生抵消位移電流，實現了瞬態無延遲的“原位阻擊”，從而成功將信號誤碼率斷崖式地降低了 90% 以上。

在實戰部署中，這種高級抗擾拓?fù)浔仨毰c諸如基本半導體（BASiC）具備超強熱機穩定性的 Si3?N4? 陶瓷封裝模塊，以及青銅劍（Bronze Technologies）具備 ±4kV 瞬態抗擾、高級寬遲滯邏輯門限及微秒級軟關斷保護的 ASIC 驅動控制板深度協同。只有多維度、立體化的硬核防御體系，才能在這場由寬禁帶材料引發的高頻電磁風暴中，死死守住大功率變流器安全運行的絕對底線。
