立體聲模數轉換器（Stereo ADC）的核心功能是將?兩個獨立的模擬音頻信號?（左聲道和右聲道）同時轉換為?數字信號?，其基本原理遵循通用模數轉換（ADC）的三步流程：?采樣、量化、編碼?，但針對立體聲應用進行了雙通道優化。

工作原理：

采樣（Sampling）：

按固定時間間隔對左右兩個模擬信號分別進行采樣。

采樣頻率需滿足?奈奎斯特采樣定理?：至少為音頻信號較高頻率的?2倍?（如CD音質采樣率44.1 kHz，對應較高22.05 kHz音頻）?。

量化（Quantization）：

將每個采樣點的幅度值映射到有限個離散電平（如16位、20位、24位系統分別對應65536、1048576、16777216個量化級）。

量化位數越高，?動態范圍和信噪比?越高，音頻細節保留越完整?。

編碼（Encoding）：

將量化后的離散電平轉換為?二進制數字碼?（如補碼），通過串行接口（如I2S、左對齊等）輸出?。

立體聲模數轉換器（ADC） - CJC5357B

工采電子代理的立體聲模數轉換器 - CJC5357B是一種采樣率為4 KHz~96 KHz立體聲ADC，適用于多媒體音頻系統。CJC5357B采用增強的雙位-Σ技術，具有高精度、低功耗的性能。因?yàn)樗且粋€(gè)單端輸入設備，所以不需要額外的設備。音頻接口支持兩種格式（MSB認證，I2S），并可在各種系統中使用，如卡拉OK，環繞立體聲等。

計算的延遲時間由數字濾波器產生。該時間從模擬信號輸入到將兩個通道的24位數據設置到ADC輸入寄存器以進行ADC運算。在從屬模式下，需要MCLK（256fs/384fs/512fs）、SCLK和LRCK時鐘。LRCK時鐘輸入必須與MCLK同步，但相位并不關鍵。

CJC5357B采用16引腳TSSOP封裝，2.7V至3.6V的單電源供電范圍，支持24位分辨率，采樣率范圍從4kHz到96kHz，在48kHz采樣率、3.3V 供電下，其信噪比可達99dB，動態范圍（DR）同樣高達99dB，確保了音頻信號的高保真度和豐富的細節表現力，即使在96kHz的高采樣率下，性能依然優異（SNR/DR: 98dB）滿足高端音頻應用需求。

該芯片采用增強型雙位 Δ-Σ 調制技術，實現了高精度和低失真；片內集成了數字抗混疊濾波器和數字高通濾波器（HPF）能有效消除輸入端直流偏移，簡化電路設計，單端輸入方式無需外部差分轉單端電路，提供工業級（-40℃ ~ +85℃）和商業級（-20℃ ~ +85℃）工作溫度范圍，正常工作模式下，模擬和數字電源總電流典型值僅為8.5mA；在掉電模式（PDN）下，功耗可降至極低的100μA。

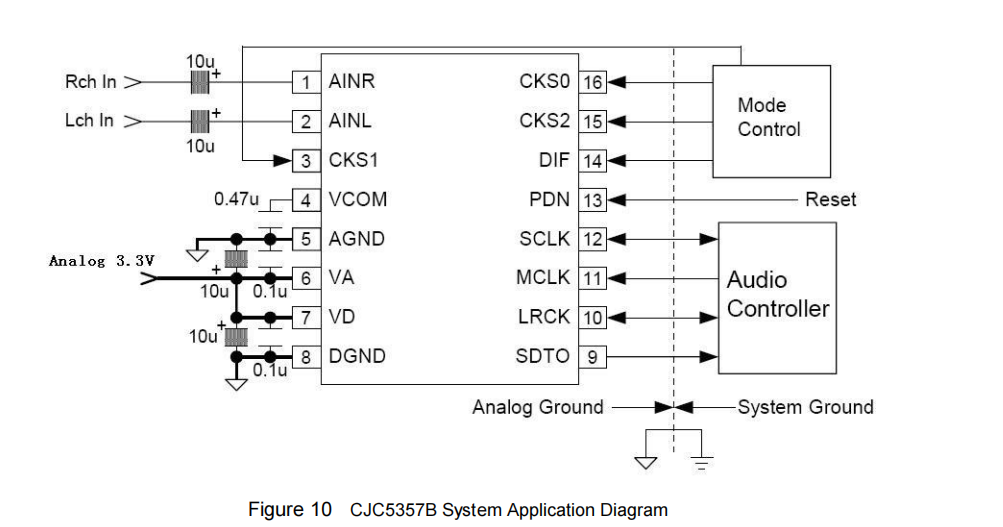

系統應用示意圖：

系統應用示意圖

ADC芯片- CJC5357B的特性：

立體聲Δ-Σ ADC

單片數字濾波器
單端輸入
數字高通濾波器，以消除直流偏移量

信噪失真比(S/(N+D))：84dB@3.3V(48kHz)

動態范圍(DR)：99dB@3.3V(48kHz)

信噪比(S/N)：98dB@3.3V(96kHz)，99dB@3.3V(48kHz)

采樣率：4kHz~96kHz

主時鐘頻率：

- 256fs/384fs/512fs/768fs(4kHz~48kHz)

- 256fs/384fs(48kHz~96kHz)

CMOS輸入電平

主/從模式可選

音頻接口：24位MSB對齊/I2S可選

電源電壓：2.7~3.6V

工作溫度：

-工業級：-40~85℃

-商業級：-20~85℃

封裝：16引腳TSSOP

音頻芯片- CJC5357B的典型應用場景：

?消費電子領域?

-卡拉OK系統：利用84dB S/(N+D)性能實現純凈人聲采集

-環繞聲處理器：通過99dB動態范圍還原多聲道細節

?專業音頻設備?

-錄音接口：96kHz采樣支持高保真錄音

-會議系統：數字HPF消除環境直流干擾

?嵌入式音頻方案?

-單電源供電簡化設計

-3.3V供電時僅需1.98Vpp輸入幅度

CJC5357B以"三高兩低"高精度、高集成、高可靠性、低功耗、低成本特性，為多媒體音頻系統提供立體聲ADC解決方案；無論是追求音質的消費電子產品，還是需要可靠采集的專業音頻設備，都能提供強有力的支持，實現高質量的音頻信號數字化功能。聯系ISweek工采網“在線客服”提供產品PDF、技術支持和DEMO板、可申請樣片。
