首先感謝RA生態工作室給予的評測機會。
本文介紹了 RA-Eco-RA4M2-100PIN-V2.0 開發板的基本信息，包括產品特點、參數資源、開發環境搭建等。
RA-Eco-RA4M2-100PIN-V2.0是一款基于100MHz Arm?Cortex?-M33內核架構的開發板，主控芯片為R7FA4M2AD3CFP。RA4M2 32位微控制器（MCU）產品群使用支持TrustZone的高性能Arm?Cortex?-M33內核。與片內的Secure Crypto Engine（SCE）配合使用，可實現安全芯片的功能。

RA-Eco-RA4M2 v2.0延續了瑞薩一貫的高品質，在100MHz的高頻驅動下，提供卓越的算力與安全保障。

內核大腦：100MHz Arm Cortex-M33，支持TrustZone安全架構。

存儲空間：512KB Flash+128KB SRAM（含ECC與奇偶校驗）+8KB Data Flash（EEPROM級別）。

豐富外設：全速USB 2.0、CAN 2.0B、SDHI/MMC接口，支持CTSU電容觸摸傳感。

便捷開發：板載USB轉TTL（直連串口）、標準SWD調試口、2個PMOD擴展口。

板載交互：1個復位鍵、2個用戶按鍵、2個觸摸按鍵、3個高亮LED。

馬年限定開發板

一、開發環境搭建

VS插件

這里選擇兼容性最好的VSCODE+CMAKE開發環境
1、安裝VSCODE
2、安裝FSP Smart Configurator（類似st的cubemx，主要用來進行基礎管腳配置功能，Smart Configurator是為不使用e2 studio的用戶而專門設計的圖形配置工具，可以生成MDK，IAR或是CMAKE工程。）

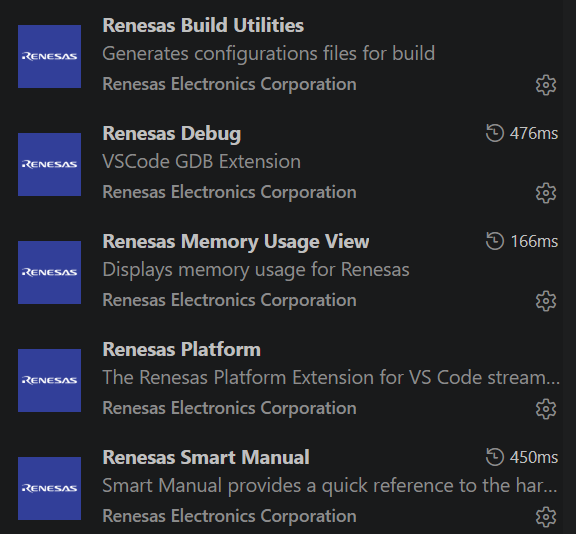

3、安裝VSCODE擴展Renesas Platform（安裝時他會自動安裝相關擴展。）

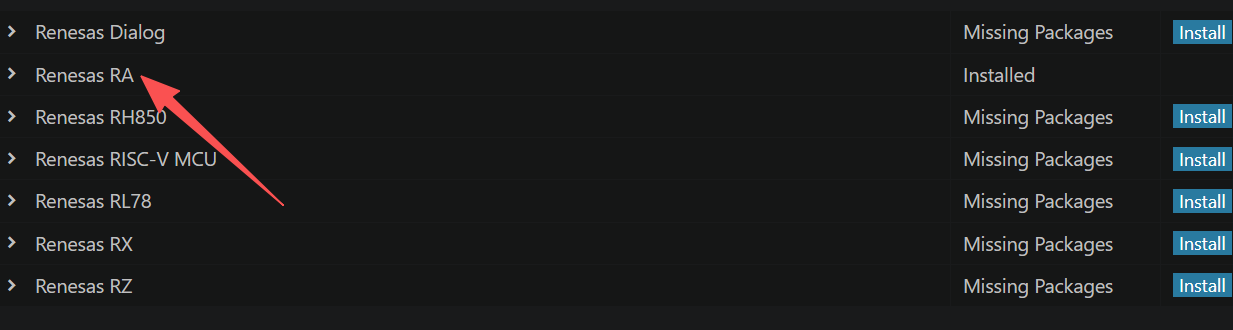

4，利用Renesas Platform安裝配套工具。（擴展會自動收集已安裝工具，因?yàn)楸敬问褂玫腗CU為RA4M2，所以選擇Renesas RA即可）

5、安裝VS CODE擴展CMAKE TOOLS（用于識別與編譯Cmake工程）。
到此，基礎環境配置便已完成。
另外，因?yàn)槭稚蟡link版本過低與沒有官方的EZ-CUBE3 調試器，這里推薦一下官方的串口與USB下載方式
串口下載程序地址：https://www.renesas.cn/zh/searchkeywords=Renesas_Flash_Programmer_Package_V3&docType%5B0%5D=%E8%BD%AF%E4%BB%B6%E3%80%81%E5%B7%A5%E5%85%B7%E5%92%8C%E7%A4%BA%E4%BE%8B%E4%BB%A3%E7%A0%81
下載最新版的即可。
先打開官方例程，這里選取串口程序，編譯生成HEX文件
因?yàn)殚_發板已經板載了CH340，所以只需將BOOT腳（P201）接地即可

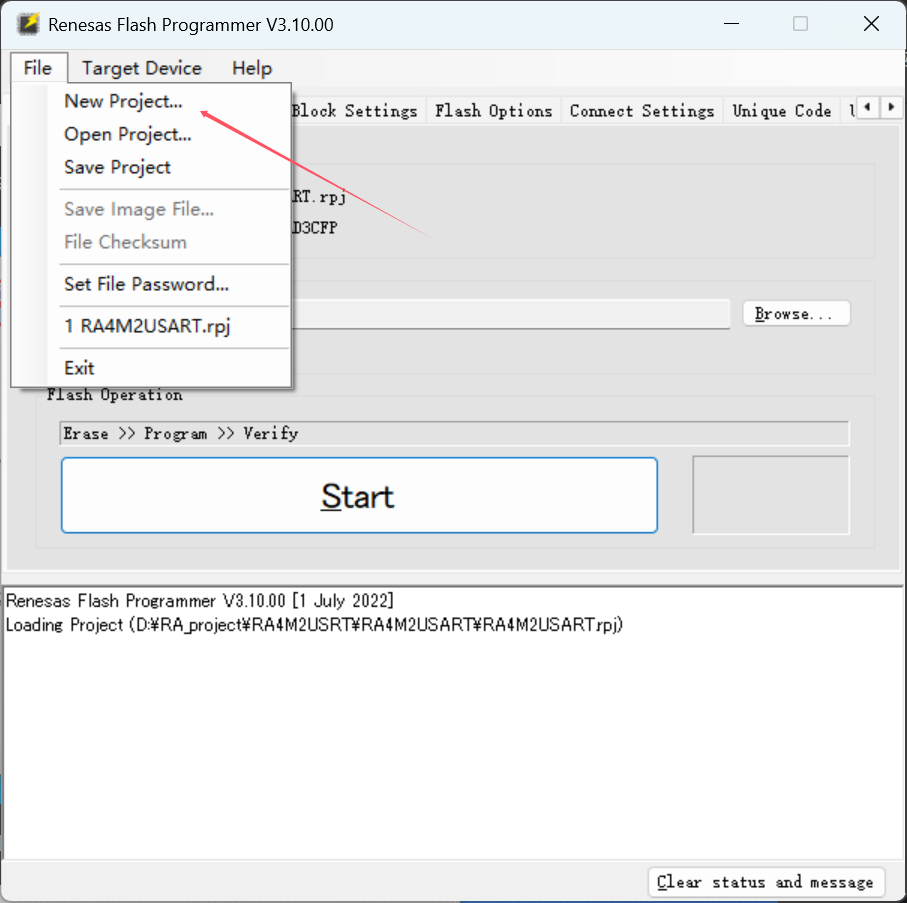

接著連接USB數據線，打開RFPV3.0軟件，選擇新建項目。

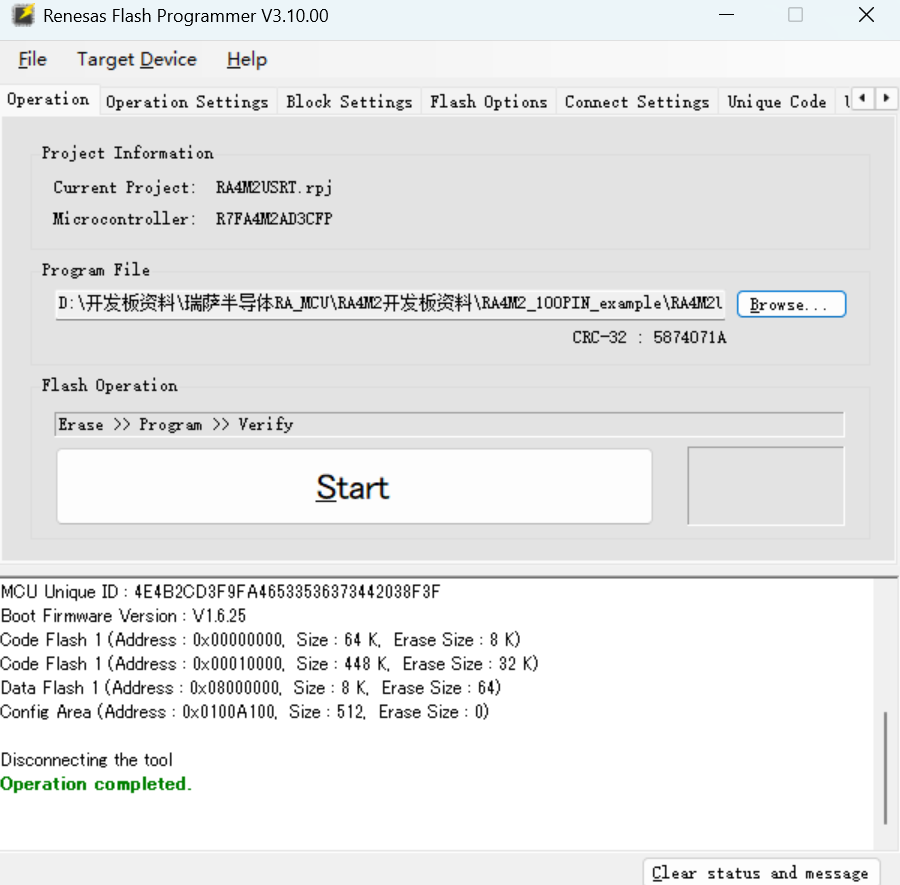

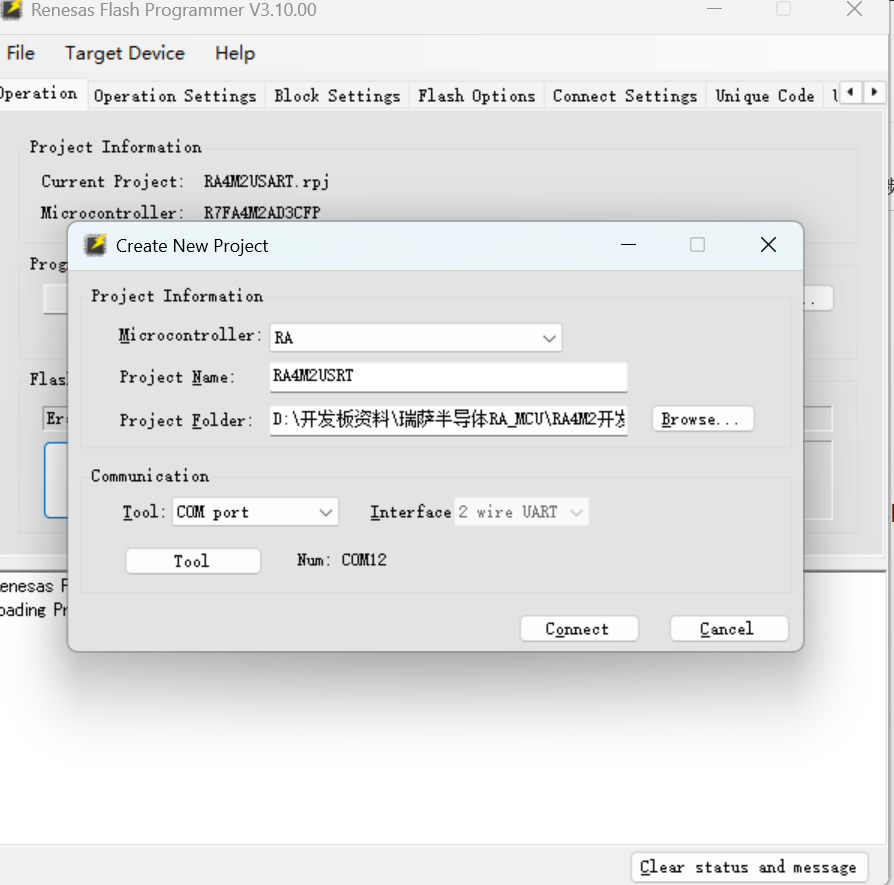

點擊新建項目后，我們需要再這里輸入項目名、項目路徑選擇工具等，如下圖所示：
一定要選擇COM port 串口下載

導入HEX文件

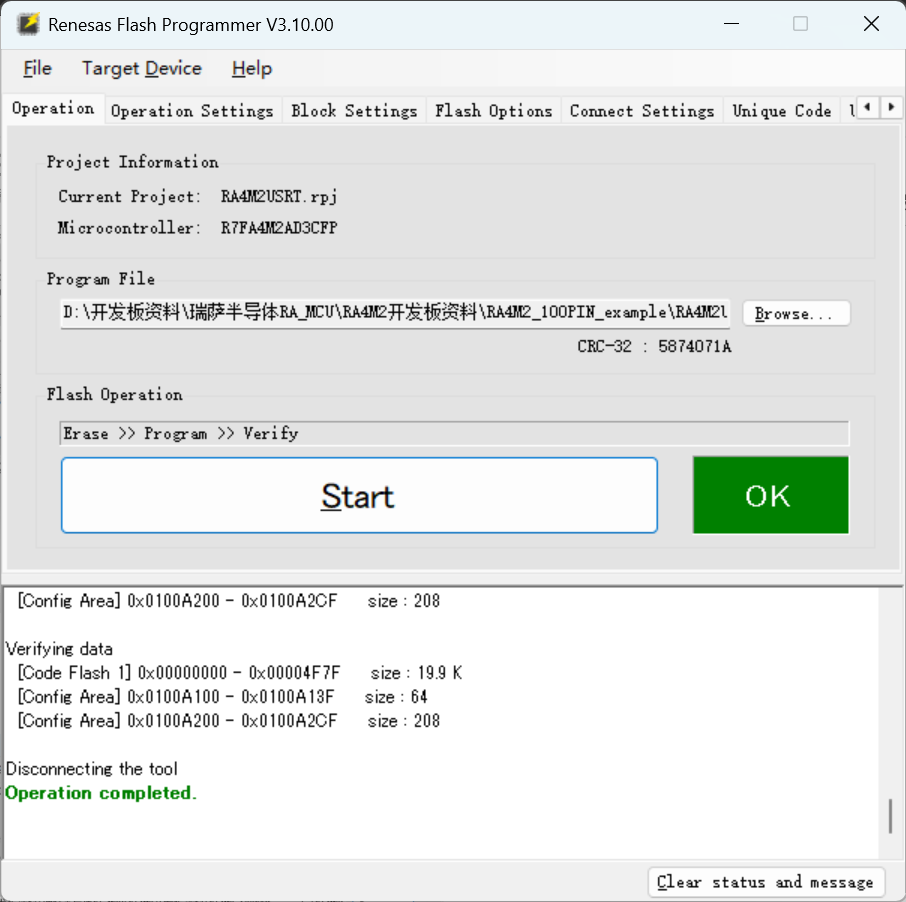

點擊打開后，在File Details 界面的OK，然后點擊 Start 開始下載，下載成功后會給出提示，如下圖所示：
注：如是下載失敗，嘗試按一下復位按鍵。

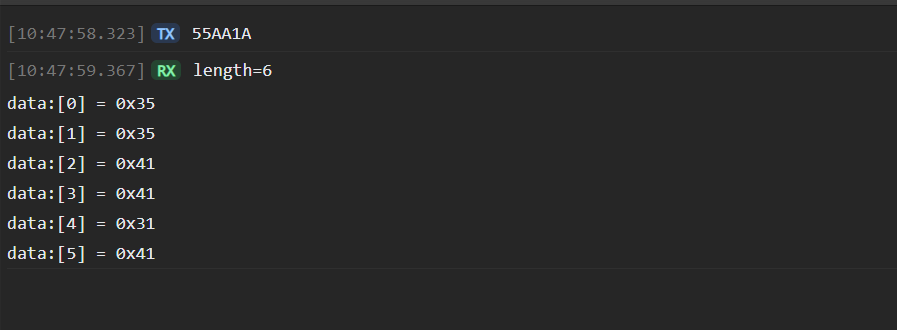

之后重啟，連接串口助手，他會實現一個串口分包的功能
