摘要：針對輸電線路傳統視頻監控存在的視角單一、夜間成像能力不足、識別滯后及復雜地形適應性差等問題，本文提出一種基于多目協同設計與前端智能分析的在線監測裝置。該裝置采用雙側通道獨立攝像機（每側集成日間與夜視鏡頭）及全向云臺攝像機，實現鐵塔兩側線路通道的全景覆蓋與關鍵部件的精細化巡檢。裝置內置輕量級AI算法，可在前端完成施工機械、異物懸掛及煙火隱患的實時識別與告警。實際應用表明，該方案可有效消除監控盲區、提升夜間成像質量并降低人工巡檢負荷，為輸電線路的智能化運維提供技術支撐。

關鍵詞：輸電線路；多目視頻監測；前端智能識別；夜視成像；全向云臺

一、引言

輸電線路的遠程視頻監控是電網狀態感知與外力破壞防控的重要手段。然而，當前部署的多數單目攝像機在實際運行中暴露出一系列固有局限：其一，單臺攝像機僅能覆蓋一個固定方向，鐵塔大號側與小號側往往顧此失彼，形成監控盲區；其二，普通可見光攝像機在夜間或低照度條件下畫質嚴重下降，難以捕捉異常行為；其三，大量視頻依賴人工回看分析，漏報、誤報頻發，無法滿足實時預警需求；其四，在上下坡、山地等復雜地形中，固定視角攝像機難以獲得理想的俯視或平視角度，降低了監測有效性。

為解決上述問題，本文研究并設計了一套多目視頻在線監測裝置（型號：TLKS-PMG-100BM）。該裝置通過多目協同布局、日夜雙鏡頭配置及全向云臺控制，實現了輸電鐵塔周邊的全視角覆蓋與全天候成像；同時，將隱患識別算法前置于設備端，降低了對后臺算力及通信帶寬的依賴，顯著提升了異常事件的響應速度。

二、系統總體設計

2.1 設計目標

裝置的設計遵循以下原則：

全向無盲區：同時監測鐵塔兩側線路通道及桿塔本體關鍵部位；

晝夜可用：白天提供全彩高清圖像，夜間仍可獲取清晰的視覺信息；

前端智能：在本地完成常見隱患的特征提取與判斷，僅告警及關鍵圖像上傳；

地形自適應：適應上下坡、山地等非水平地形，確保攝像機光軸與監測目標匹配。

2.2 硬件架構

TLKS-PMG-100BM采用模塊化設計，主要包含以下組件：

雙側線路通道攝像機模組：在大號側和小號側分別安裝獨立的攝像單元。每個單元集成兩路光學鏡頭——一路為可見光日間鏡頭，另一路為低照度夜視鏡頭（采用大光圈或近紅外補光技術），實現24 h連續清晰成像。

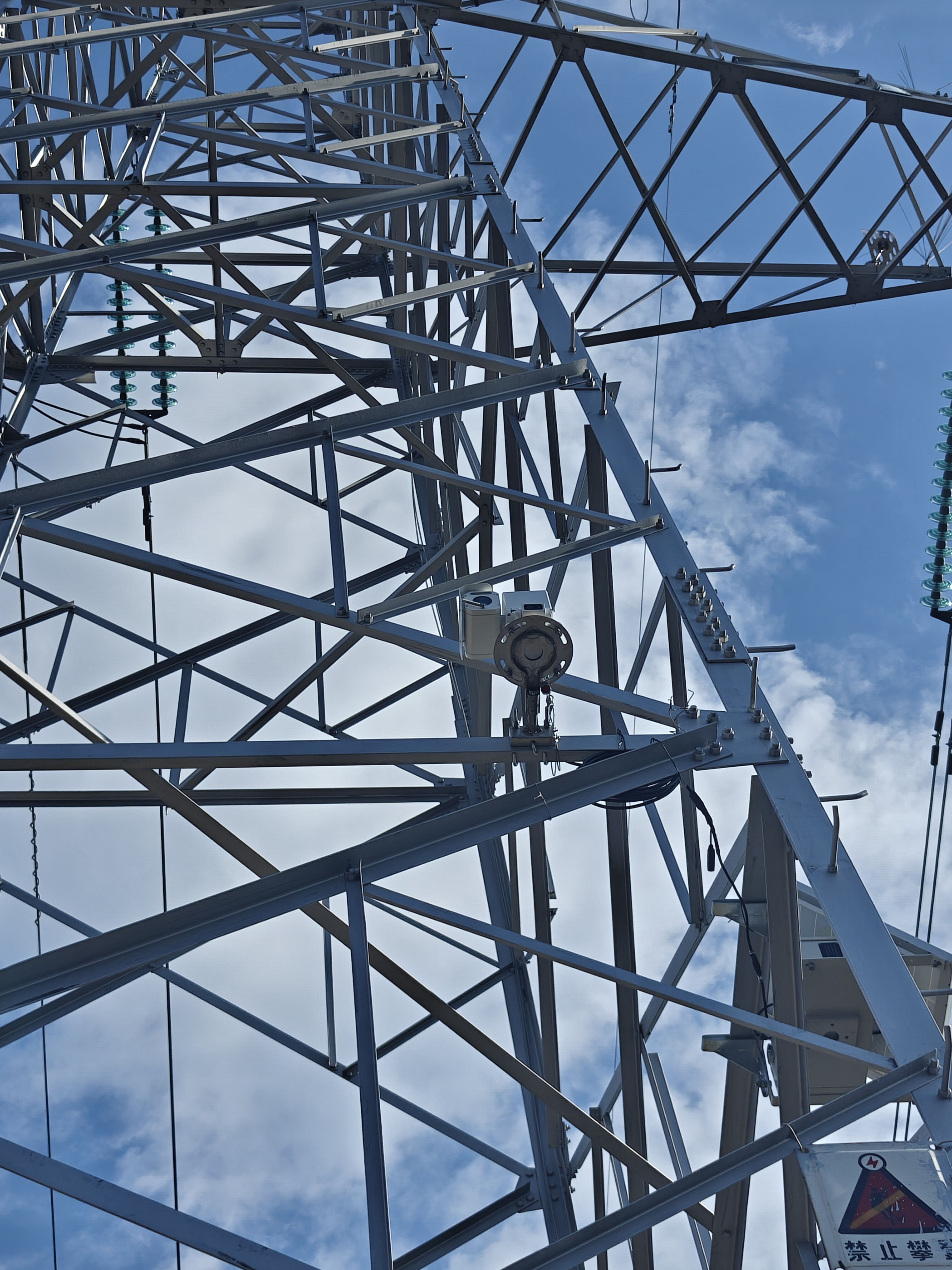

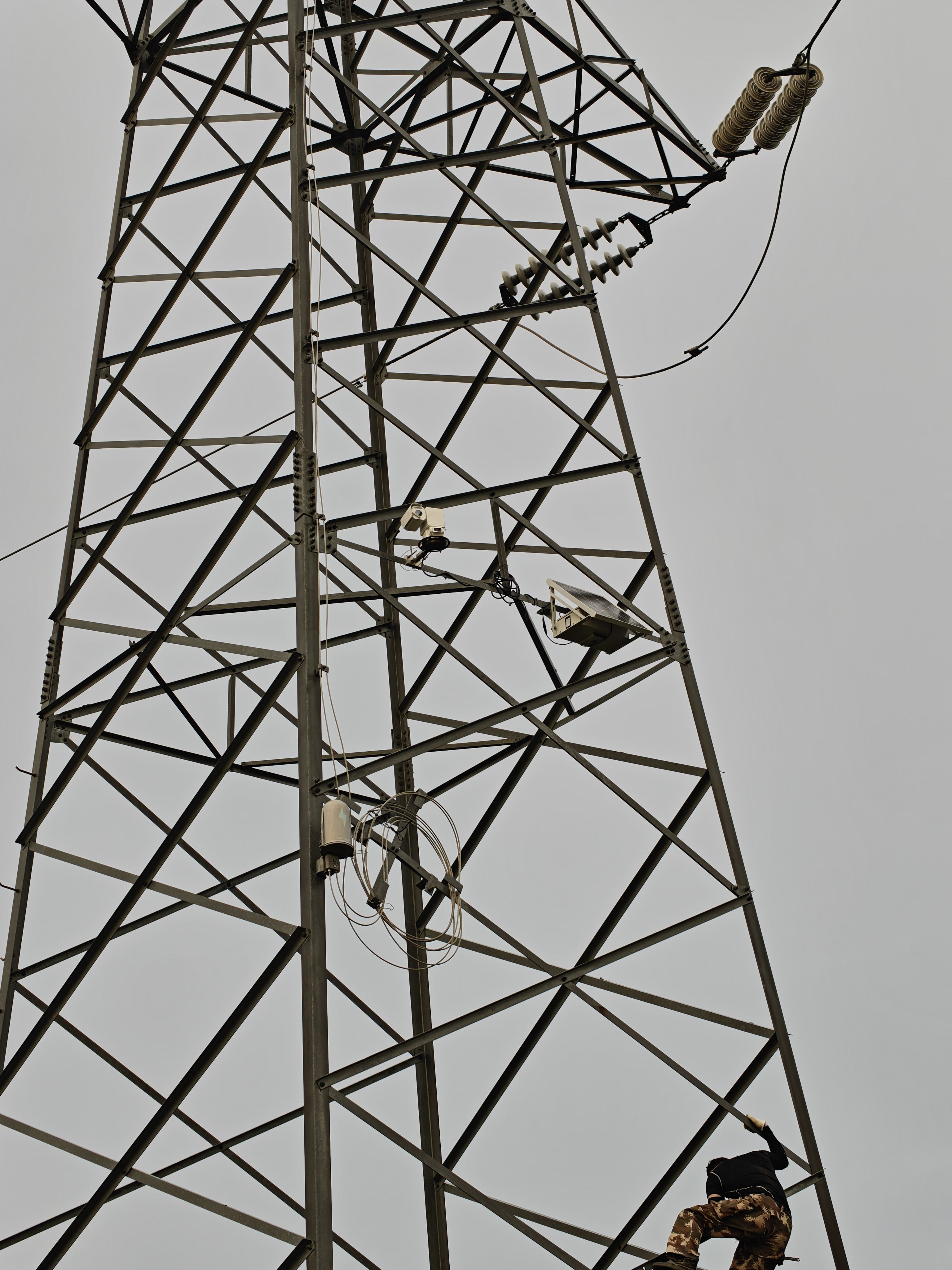

全向云臺攝像機：安裝于桿塔中部或頂部，支持水平360°連續旋轉、垂直方向+90°俯仰調節。云臺攝像機用于巡檢桿塔本體（絕緣子串、金具、塔材）及周邊環境細節，可由遠程指令或預設巡航軌跡控制。

前端智能處理模塊：基于低功耗嵌入式AI芯片，運行輕量級目標檢測與分類模型。

通信與供電模塊：支持4G全網通、北斗定位及WiFi調試接口，兼容南方電網及國家電網傳輸協議；供電采用寬電壓輸入，適配太陽能板與蓄電池組。

2.3 安裝與角度調節

雙側攝像機模組在垂直方向上設計有手動調節機構，可根據安裝點與線路通道的高差及俯仰角，預先調整光軸傾角。該設計使得裝置能夠適應山區、丘陵等地形起伏較大的場景，避免因固定角度導致的有效監測范圍損失。

三、核心功能與關鍵技術

3.1 多目協同與全視角覆蓋

相比傳統單目固定攝像機，本裝置將監測任務分解為三個維度：

大號側通道監測：由一個日夜雙目單元專門負責，持續觀察導線延伸方向的通道環境；

小號側通道監測：由另一個日夜雙目單元獨立完成；

桿塔及周邊細節：通過全向云臺攝像機靈活補充，可遠程聚焦特定目標。

這種“雙側固定+云臺可變”的布局消除了鐵塔正下方及背側的視覺盲區。測試表明，在典型220 kV直線塔上部署后，以塔身為原點、沿線路方向±300 m范圍內的通道畫面均可實現不間斷覆蓋。

3.2 夜視成像機制

夜間成像能力是區分普通監控與實用型監測裝置的關鍵指標。本裝置中，每側通道的夜視鏡頭采用以下技術路線：

大尺寸像元傳感器（像素尺寸≥2.9 μm），提升單位像素進光量；

配合紅外截止濾波片切換機構，在夜間自動啟用近紅外補光或依賴環境微光（星光級）；

硬件級自動降噪與對比度增強，輸出清晰的全彩或黑白圖像，確保能夠識別施工機械輪廓及車輛燈光特征。

3.3 前端智能識別算法

為避免將所有視頻流回傳至后臺造成的帶寬壓力與處理延遲，裝置在前端集成輕量級神經網絡模型，主要支持三類隱患的實時檢測：

施工機械識別：針對吊車、塔吊、挖掘機等大型機械建立旋轉不變性特征模板，在圖像中檢測并分類。當機械出現在預設防區內且停留時間超過閾值時，觸發告警。

異物懸掛檢測：利用邊緣檢測與紋理分析，識別導線上的風箏、飄浮薄膜、鳥巢等懸掛物。模型對細長、不規則形狀具有一定的泛化能力。

煙火預警：采用顏色空間（RGB/HSV）與動態特征融合方法，識別火焰及濃煙區域。該功能可及時發現線下焚燒、山火等隱患。

所有識別結果均于設備本地輸出，僅將告警信息、抓拍圖片及短視頻通過無線網絡上傳至監控中心，有效降低了對通信鏈路的要求。

3.4 自動控制與圖像增強

攝像機模塊內置一系列自動控制算法，包括自動白平衡、自動聚焦、自動曝光、自動降噪及自動對比度增強。在野外復雜光照條件下（如逆光、晨昏、霧霾），這些功能可保障圖像質量穩定，便于后續人工復核或機器識別。

四、典型應用場景

4.1 城市核心區輸電線路

城市周邊工地密集，吊車、塔吊等大型機械鄰近線路作業頻繁。裝置的雙側通道日夜監測能力可對兩側通道同時保持警戒，夜間同樣具備識別條件。前端識別模塊一旦檢測到機械進入預定安全邊界，即通過本地聲光（可選配）或遠程推送報警，輔助運維人員及時干預。

4.2 山區及丘陵地帶線路

在起伏地形中，固定視角攝像機容易出現“仰拍天空”或“俯拍地面”的無效角度。TLKS-PMG-100BM雙側攝像頭的垂直角度手動調節功能允許安裝人員根據實際塔位與導線弧垂關系調整俯仰角，使光軸對準線路通道的有效范圍，顯著提升了復雜地形下的可用監控視野。

4.3 重要輸電通道與保供電

對于跨區域骨干線路或在重要保電時段，運維單位需要實現對通道的高頻次、精細化監視。全向云臺攝像機可預置多個巡航點，定期對絕緣子串、連接金具、塔材銹蝕等本體狀態進行巡檢，減少了人工登塔或無人機航拍的頻次。

4.4 桿塔本體精細化巡視

當調度中心收到某桿塔附近的外力破壞預警信息后，運維人員可通過遠程控制全向云臺，將攝像機聚焦于疑似入侵點，并通過變倍功能獲取局部放大畫面，快速確認隱患類型與嚴重程度。同時，該功能也可用于非預警狀態下的例行遠程巡檢。

五、性能對比與優勢分析

為量化說明本裝置的改進效果，將其與常規單目固定攝像機進行對比實驗（在相同220 kV直線塔安裝，連續運行7天）：

數據顯示，該裝置在覆蓋完整性、夜間性能、實時性及運維效率方面均有顯著提升。

六、結論

輸電線路視頻監控長期受困于視角盲區、夜間失效、識別滯后及地形適配不足等問題。本文研究并驗證的TLKS-PMG-100BM多目視頻在線監測裝置，通過雙側通道協同、日夜雙鏡頭融合及全向云臺補充，實現了全向、全天候的可視化覆蓋；通過前端輕量級AI算法，將施工機械、異物、煙火等隱患的識別與告警能力下沉至設備側，大幅縮短了響應鏈路。技術參數與應用測試結果表明，該裝置可有效降低人工巡線負荷，提升通道異常事件的發現及時率，為輸電線路的集約化、智能化運維提供了一種可行的技術方案。

未來工作可進一步融合毫米波雷達測距數據與視頻識別結果，實現入侵目標的三維空間定位，從而更精準地評估風險等級并聯動差異化告警策略。

參考文獻

[1] 李立浧, 張勇軍, 陳澤興. 智能輸電線路技術現狀與展望[J]. 高電壓技術, 2019, 45(11): 3377-3387.
[2] 劉健, 程紅麗, 張志華. 輸電線路在線監測技術研究綜述[J]. 電力系統保護與控制, 2018, 46(24): 160-169.
[3] 趙輝, 王越, 劉明. 基于深度學習的輸電線路外部隱患識別方法[J]. 電網技術, 2020, 44(8): 3076-3083.
[4] 南方電網公司. 輸電線路智能在線監測裝置技術規范(Q/CSG 1204060-2021)[S]. 2021.
