摘要：針對傳統輸電線路人工巡檢存在效率低、覆蓋面不足、人員安全風險高等問題，本文提出一種基于前端AI識別與遠程可視化技術的桿塔監測裝置。該裝置以圖片監拍為核心，通過部署工業級高清攝像頭、低功耗太陽能供電及4G全網通通信模塊，實現對桿塔通道及周邊環境的全天候可視化監控。裝置內置AI圖像識別算法，將算力前置至設備端，可自動識別吊車、塔吊、山火等外力破壞隱患并即時告警。同時，系統支持遠程參數配置、GIS可視化定位及靈活拍照策略。實際應用表明，該裝置可顯著降低人工巡檢強度，提升隱患發現的及時性與精準度，為輸電線路的主動預防式運維提供技術支撐。

關鍵詞：輸電線路；桿塔可視化；前端AI識別；圖片監拍；遠程管控

一、引言

輸電線路作為電網的“大動脈”，其運行安全直接關系到社會經濟活動的正常運轉。我國擁有世界上規模最大的輸電網絡，線路總里程超過百萬公里，且廣泛分布于山區、荒漠、密林等復雜地理環境中。長期以來，人工巡檢是保障線路安全的主要手段。然而，隨著電網規模的持續擴張，傳統“人海戰術”式巡檢的局限性日益凸顯：運維人員需背負沉重設備翻山越嶺，在惡劣天氣和復雜地形中面臨摔傷、中暑、野生動物攻擊等安全風險；同時，人工巡檢周期長、覆蓋半徑有限，難以對外力破壞、山火等突發隱患實現及時響應。

為解決上述問題，電力行業逐步探索將物聯網、圖像識別及遠程通信技術應用于輸電線路監測。其中，桿塔可視化裝置因其部署靈活、實時性強而受到廣泛關注。然而，早期設備多采用簡單定時拍照回傳，缺乏前端智能分析能力，導致海量圖像需人工逐一甄別，實際預警效率不高。為此，本文研究并驗證了一種將AI算力前置于設備端的桿塔可視化裝置——TLKS-PMG-100B（桿塔可視化裝置（視頻監拍））。該裝置以圖片監控為主線，融合前端圖像識別、遠程操控與GIS定位功能，實現了從“人跑”到“數據跑”的轉變，為輸電線路通道的智能化運維提供了可行方案。

二、裝置總體技術架構

2.1 設計理念

TLKS-PMG-100B的設計遵循“輕量化部署、智能化前端、遠程化管控”原則。與連續視頻流監控不同，該裝置采用圖片監拍模式，通過設定間隔（最短1分鐘）或觸發條件拍攝高分辨率圖像并回傳。此種方式大幅降低了通信帶寬需求與能耗，使其能夠在太陽能供電下長期穩定運行。在此基礎上，前端集成輕量級AI模型，在圖像采集瞬間完成隱患識別，僅將包含異?；蛑鲃?dòng)關心的圖片及告警信息上傳，從而兼顧了實時性與經濟性。

2.2 硬件組成

裝置主要包含以下模塊：

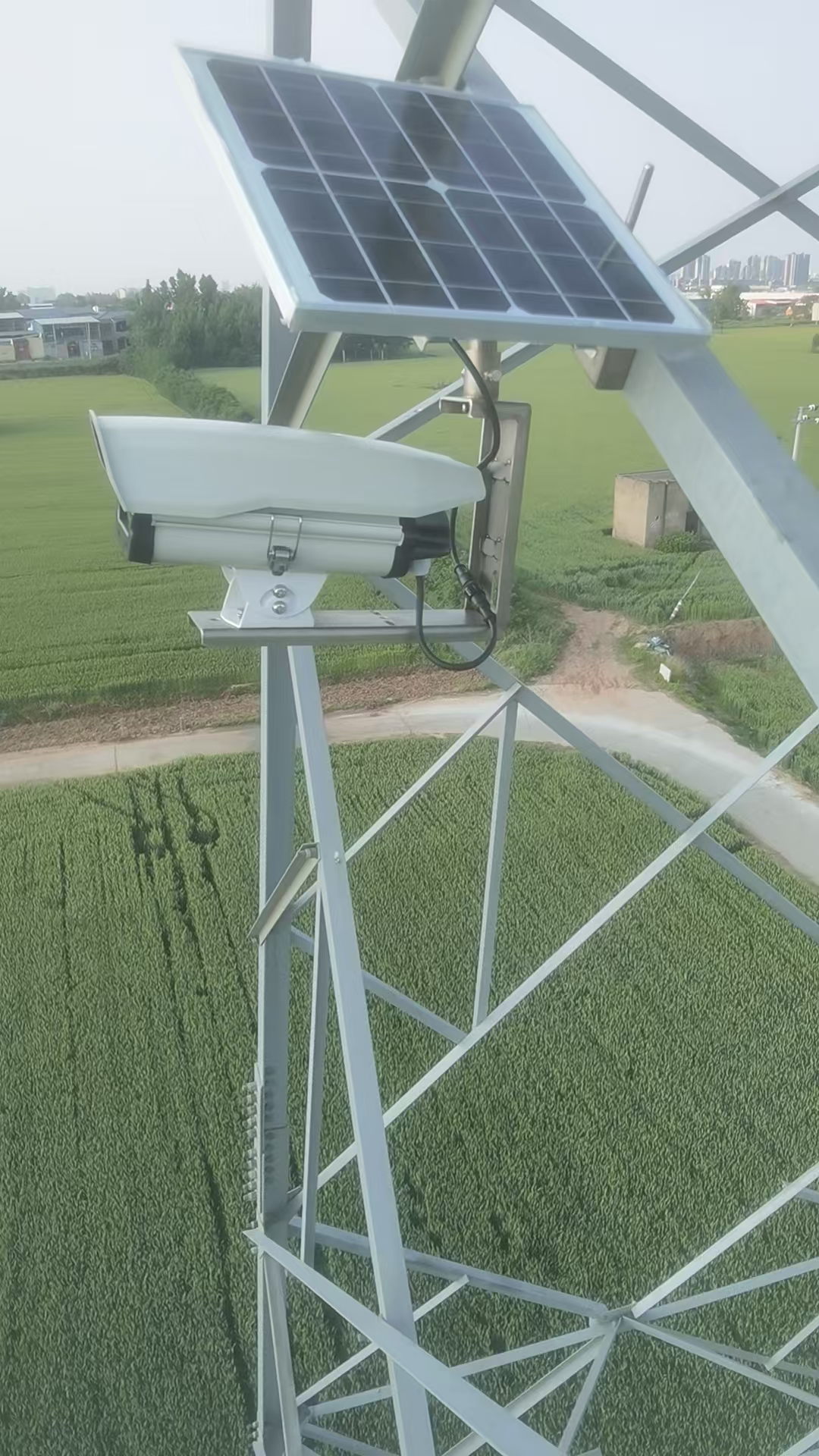

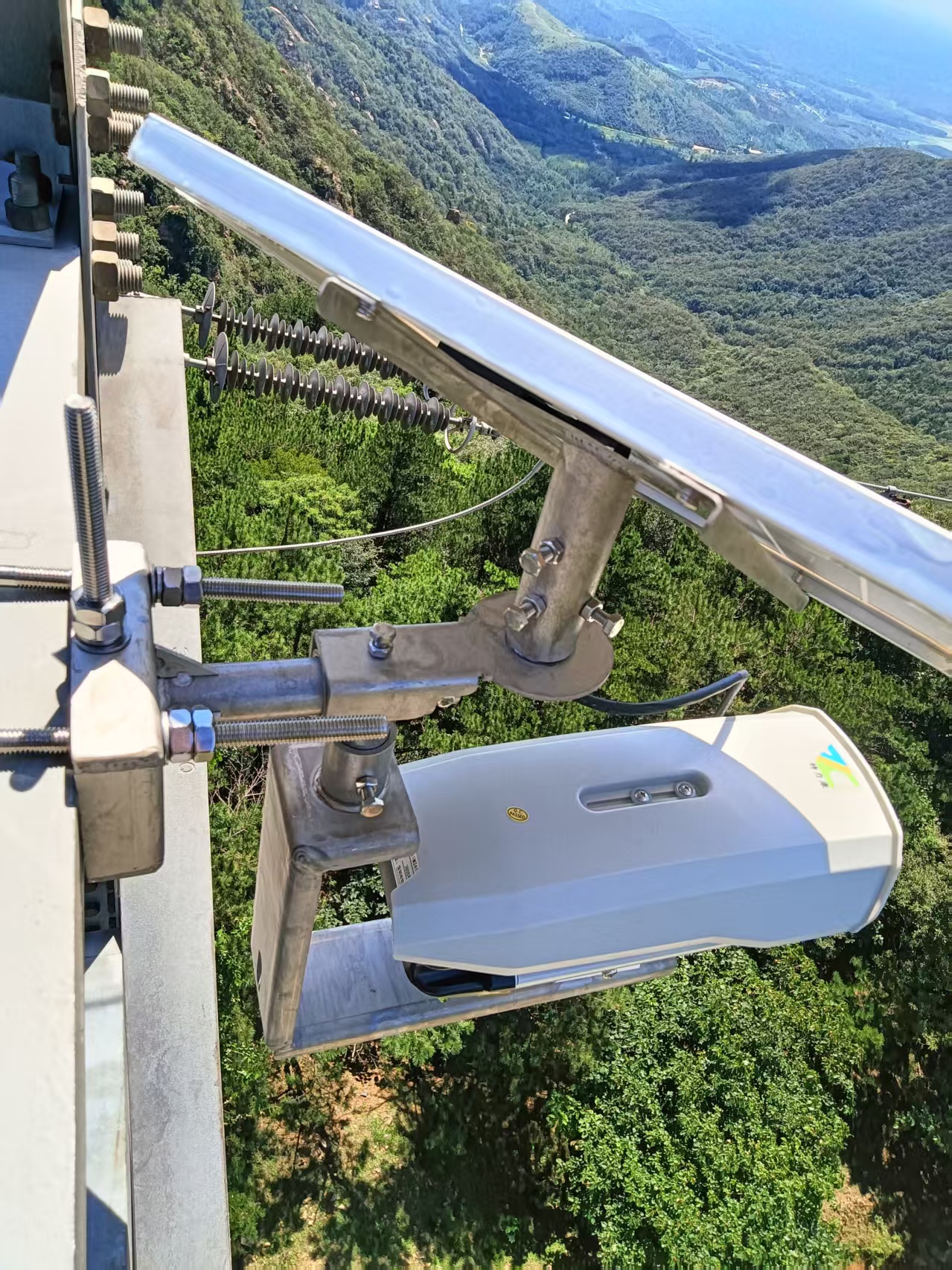

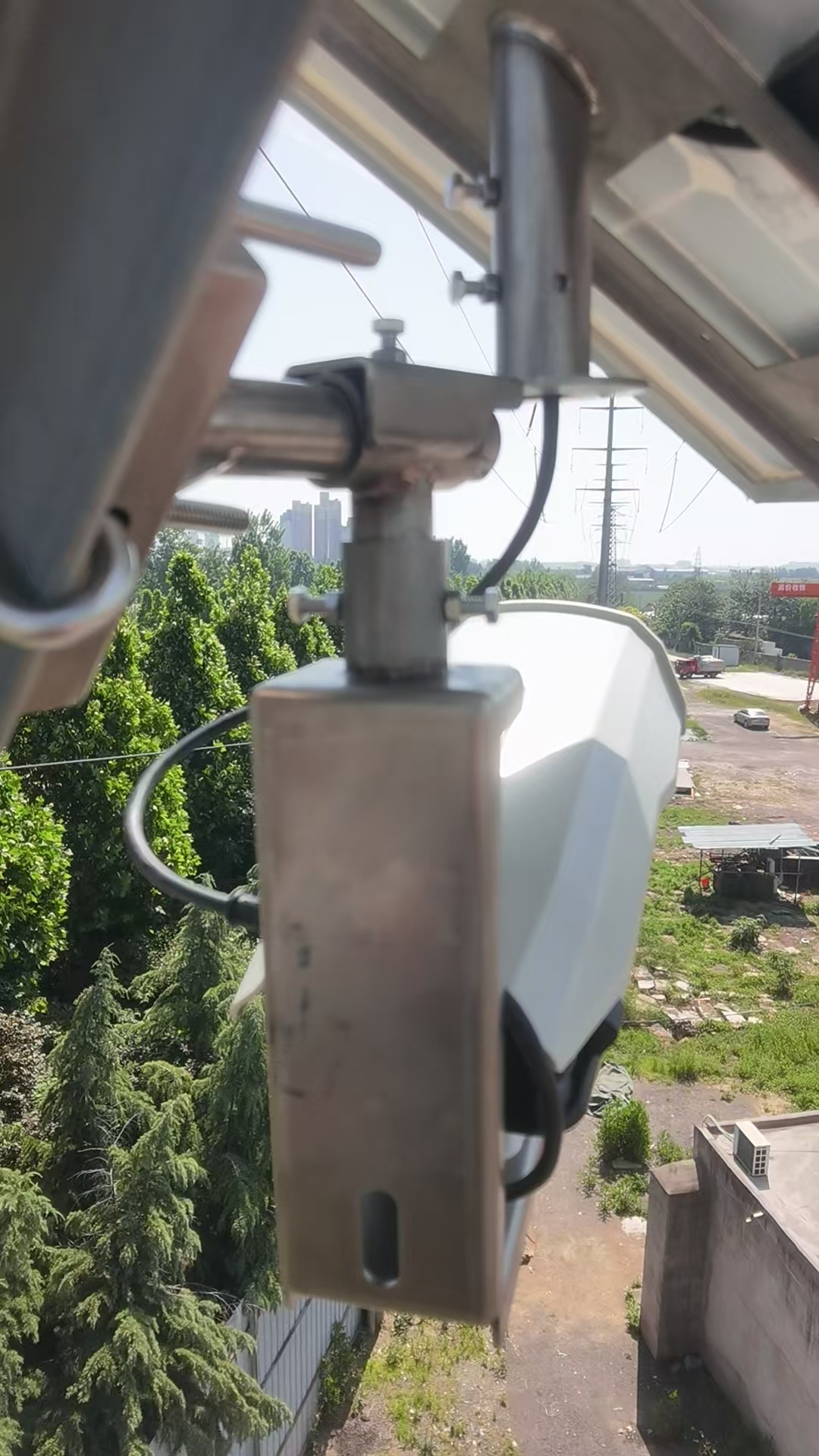

圖像采集模塊：采用工業級高清攝像頭（可選配夜視攝像頭），具備自動曝光、白平衡及寬動態功能，適應野外強光、背光等復雜光照條件。

供電模塊：由15W/6V太陽能板與蓄電池組構成，采用最大功率點跟蹤（MPPT）充電管理，保證連續陰雨天氣下不低于7天續航。

通信模塊：集成4G全網通模組，兼容移動、電信、聯通三大運營商網絡，自動擇優接入，保障偏遠地區信號傳輸穩定性。

邊緣計算單元：搭載低功耗AI芯片，預置目標檢測與分類模型，實現圖像前端識別。

定位模塊：內置GPS，用于設備坐標采集與隱患點地理標記。

2.3 軟件功能架構

軟件層面，裝置支持以下功能：

靈活拍照策略：運維人員可遠程設定拍照間隔（1分鐘至數小時可調），或通過手動指令觸發即時拍照。系統支持定時自動拍攝并回傳關鍵節點圖像，確保無縫記錄。

前端AI識別：圖像采集后立即進入邊緣計算單元進行推理，識別結果（含目標類別、置信度、位置）與圖片關聯。

遠程設備管理：支持遠程攝像機開關控制、系統重啟、參數復位等操作，無需人員登塔。

GIS可視化：所有設備坐標及歷史告警位置在后臺地圖上標注，實現“一張圖”式管理。

告警推送：當AI識別到異常目標（如吊車、塔吊、煙火焰）且滿足預設閾值時，自動將圖片及告警信息通過4G網絡推送至監控中心或移動終端。

三、核心功能與關鍵技術

3.1 基于圖片監拍的輕量化監測策略

與常規視頻監控不同，TLKS-PMG-100B采用周期性圖片采集方式，主要原因如下：

能耗優化：連續視頻傳輸功耗遠高于定時拍照。太陽能供電條件下，圖片監拍可將運行功耗控制在瓦特級以下，顯著提升系統續航能力。

帶寬適應：偏遠地區4G信號可能不穩定，圖片傳輸比視頻流更易應對網絡抖動，且流量成本更低。

效率匹配：輸電線路通道隱患（如施工機械進入、樹障、山火）變化相對緩慢，分鐘級或刻鐘級的圖片采樣足以捕捉關鍵事件，無需連續錄像。

系統支持最短1分鐘的拍照間隔，充分覆蓋吊車臂抬升、車輛穿越等快速動作。同時，運維人員可依據季節、風險等級動態調整拍照頻率——高風險時段加密至1~5分鐘，日常巡檢可延長至30~60分鐘。

3.2 前端AI圖像識別技術

傳統“拍照+回傳+人工審核”模式存在兩大痛點：一是海量圖片造成人工負擔沉重，漏檢率高；二是從事件發生到人工發現存在數小時甚至數日延遲。本裝置將AI算力前置于設備端，在圖像采集后即時完成目標檢測，實現隱患的秒級識別與告警。

識別目標與模型設計：

物體類別：主要針對輸電通道威脅因素，包括吊車、塔吊、挖掘機、推土機、濃煙及明火區域。

模型輕量化：采用基于MobileNet或ShuffleNet骨架的單階段檢測器，經剪枝與量化后部署于嵌入式AI芯片，推理延遲低于200 ms/幀。

誤報抑制機制：結合目標尺寸過濾（僅關注設定區域內的大中型機械）、連續多幀確認（避免因飛鳥、昆蟲引發的瞬時遮擋誤報）及時間持久性閾值（物體停留超N秒才告警）。

識別效果：現場測試中，在典型220 kV線路通道（圖像分辨率1920×1080、覆蓋距離約200 m）內，對吊車、塔吊的識別準確率可達92%以上，山火煙霧識別準確率約88%，平均告警延遲從人工巡檢的“小時級”縮短至“秒級”。

3.3 遠程全維度操控能力

為降低運維人員上塔作業頻次與勞動強度，裝置設計了較為完備的遠程控制接口：

攝像機狀態控制：遠程開啟/關閉攝像頭電源，減少非必要時段功耗。

系統重啟與復位：當設備出現軟件異?；蛲ㄐ殴收蠒r(shí)，可遠程執行軟重啟或恢復出廠設置。

拍照觸發：無需等待定時周期，可隨時下發手動抓拍指令，獲取即時現場畫面。

參數在線調整：拍照間隔、AI識別閾值、告警靈敏度等均可通過后臺平臺遠程修改。

上述功能使得運維人員可在地面完成過去需要登塔操作的絕大部分配置任務，尤其在惡劣天氣或夜間，顯著提升了作業安全性與便捷性。

3.4 GIS可視化與“一張圖”管理

裝置將GPS定位數據與每一幀圖像關聯，后臺系統在地理信息系統（GIS）底圖上標注桿塔位置、歷史告警點及隱患熱力分布。該功能支持以下典型應用：

快速定位：當接收到告警推送時，運維人員可一鍵導航至隱患所在桿塔。

趨勢分析：按時間維度統計某區域內外力破壞告警頻次，輔助識別高發區段并優化巡線計劃。

資產臺賬：所有在線設備在GIS地圖上直觀展示運行狀態（在線/離線、電量、信號強度）。

四、主要技術參數

五、典型應用場景與效能分析

5.1 防外力破壞監測

在城市周邊、開發區等施工密集區，吊車、泵車違規進入線路通道是跳閘的主要誘因。TLKS-PMG-100B可部署在施工高發桿塔，以1~5分鐘間隔連續拍攝通道圖像。前端AI一旦識別出大型機械進入預設安全邊界，立即推送告警附圖片至運維人員手機，使其能夠及時聯系現場施工方停止作業或采取避讓措施。實際應用表明，在部署該裝置的12基桿塔中，三個月內成功預警吊車侵入事件23起，無一起演變?yōu)樘l故障。

5.2 防山火預警

在山區輸電線路，線下燒荒、祭祀用火等易引發山火，導致線路跳閘及設備損壞。裝置對圖像中的火焰及濃煙區域進行實時檢測，并結合氣象數據（可選）判斷風險等級。相比傳統人工瞭望或衛星熱點監測，該裝置可將火情發現時間提前30分鐘以上，為應急撲救爭取寶貴窗口。

5.3 通道樹障與異物預警

定期拍照可記錄線下樹木生長態勢，當樹冠與導線的空間距離低于設定閾值時（需結合測距功能或人工判讀），系統提示預警。同時對風箏、飄浮膜、鳥巢等異物懸掛現象，AI可識別并標記，輔助安排清理任務。

5.4 運維效率提升

以一條100 km、含150基桿塔的220 kV線路為例，人工月度全線巡檢需約12人·天（含交通與步行）。部署TLKS-PMG-100B于其中的30基高風險桿塔后，運維人員可將日常巡視頻率降至每周1次（僅快速瀏覽回傳圖片），重點時段輔以遠程手動加密拍照。初步估算，可降低該區段人工巡檢工作量約60%，同時將隱患平均發現時間從2天縮短至15分鐘以內。

六、與傳統方案的對比分析

為更直觀地說明本裝置的技術優勢，將其與兩種常見方案進行對比：

由上可見，本裝置在能耗、帶寬、實時性及遠程可控性之間取得了較好的平衡，尤其適合無市電接入、通信條件有限的輸電桿塔場景。

七、結論

本文針對輸電線路人工巡檢效率低、外部隱患響應慢的問題，研究并闡述了TLKS-PMG-100B桿塔可視化裝置（視頻監拍）的技術架構與核心功能。該裝置以圖片監拍為主模式，通過前端AI圖像識別將算力下放至設備側，能夠自動識別吊車、塔吊、山火等典型外力破壞隱患并即時告警；同時集成遠程設備控制、GPS定位與GIS地圖管理，顯著降低了運維人員登塔作業與現場巡查的勞動強度。技術參數與實際應用數據表明，該裝置在能耗、通信適應性、預警實時性及運維成本方面均優于傳統方案，是推動輸電線路從“被動響應”向“主動預防”轉型的有效工具。

隨著AI模型輕量化技術的進一步發展，未來可在本裝置基礎上增加更多識別類別（如導線斷股、絕緣子破損）及多目標跟蹤能力，并結合邊緣計算實現跨桿塔協同感知，為電網的全面智能化運維奠定更堅實的技術基礎。

參考文獻

[1] 盛戈皞, 錢勇, 羅林根, 等. 輸電線路在線監測技術研究進展[J]. 高電壓技術, 2016, 42(3): 824-835.
[2] 劉云鵬, 許自強, 李剛, 等. 人工智能在輸電線路狀態監測中的應用綜述[J]. 電力自動化設備, 2019, 39(7): 159-167.
[3] 吳碩, 劉渝, 李勇. 基于前端AI的輸電線路通道可視化監控系統設計[J]. 電力信息與通信技術, 2021, 19(8): 65-71.
[4] 國家電網公司. 輸電線路通道可視化圖像監測裝置技術規范(Q/GDW 12038-2020)[S]. 2020.
