在“雙碳”戰略深入推進與新型電力系統加速建設的背景下，光伏、風電等分布式新能源規模化滲透，電動汽車、數據中心等多元負荷快速增長，傳統純交流或純直流微電網已難以滿足“高效利用、靈活適配、低碳節能”的核心需求。交直流混合微電網整合了交流微網兼容性強與直流微網能效高的雙重優勢，通過交直流轉換裝置實現能量雙向互聯，成為新型電力系統“微循環”的核心載體。隨著電力電子技術、智能控制技術與物聯網技術的深度融合，交直流混合微電網架構正朝著更智能、更柔性、更協同的方向迭代，其核心發展趨勢可概括為六大方向，精準契合未來能源轉型的核心需求。

趨勢一：拓撲結構柔性化，模塊化設計適配多元場景

傳統交直流混合微電網多采用單一母線或簡單拼接拓撲，存在模塊協同難度大、擴展能力弱、適配性不足等問題，難以滿足不同場景的差異化需求。未來，拓撲結構將向“多電壓等級+模塊化拼接”的柔性化方向發展，打破傳統設計局限，實現場景精準適配。

核心發展方向體現在兩方面：

• 一是構建分層直流母線架構，根據電源與負荷特性，配置380V低壓直流母線、750V中壓直流母線等多電壓等級，實現光伏、儲能等直流電源與各類負荷的精準對接，減少交直流轉換環節與能量損耗，如泰開工業園項目采用“中壓直流母線+低壓交流母線”拓撲，大幅提升新能源利用率；
• 二是推行模塊化設計，將交流子網、直流子網、儲能模塊設計為獨立標準單元，支持“即插即用”，新增電源或負荷時無需重構整個拓撲，僅需新增對應模塊即可，既降低后期擴展成本，又提升系統靈活性。同時，直流微網集群作為分布式拓撲的延伸，將逐步普及，通過網間靈活的功率流動控制，實現電源系統高彈性、高可靠性運行，適配大型工業園區、海島等復雜場景。

趨勢二：多能協同深度融合，實現“電-熱-儲”一體化運行

隨著“雙碳”目標推進，單一電能供應已無法滿足園區、社區等場景的綜合能源需求，交直流混合微電網架構將突破“電能單一管控”局限，向“電-熱-儲”多能協同深度融合方向發展，最大化提升能源綜合利用效率。

未來，架構設計將重點整合光伏發電、儲能系統、智能微電網、高效儲熱及供熱系統，構建“光儲充熱”一體化體系，實現電力與熱力的柔性協調供應。例如，常州金壇金能電力有限公司構建的“光儲充熱”交直流混合微電網，通過負荷靈活調節與儲能分時控制，顯著提升新能源消納能力，緩解正午光伏出力消納難題，同時通過儲能“兩充兩放”模式保障充電樁用能穩定性，實現電力與熱力的協同優化。此外，架構將進一步融入光伏光熱一體化（PV/T）設計，實現“發電+余熱利用”，推動能源從“單一利用”向“綜合高效”轉型，適配鄉鎮、園區等多元綜合能源場景。

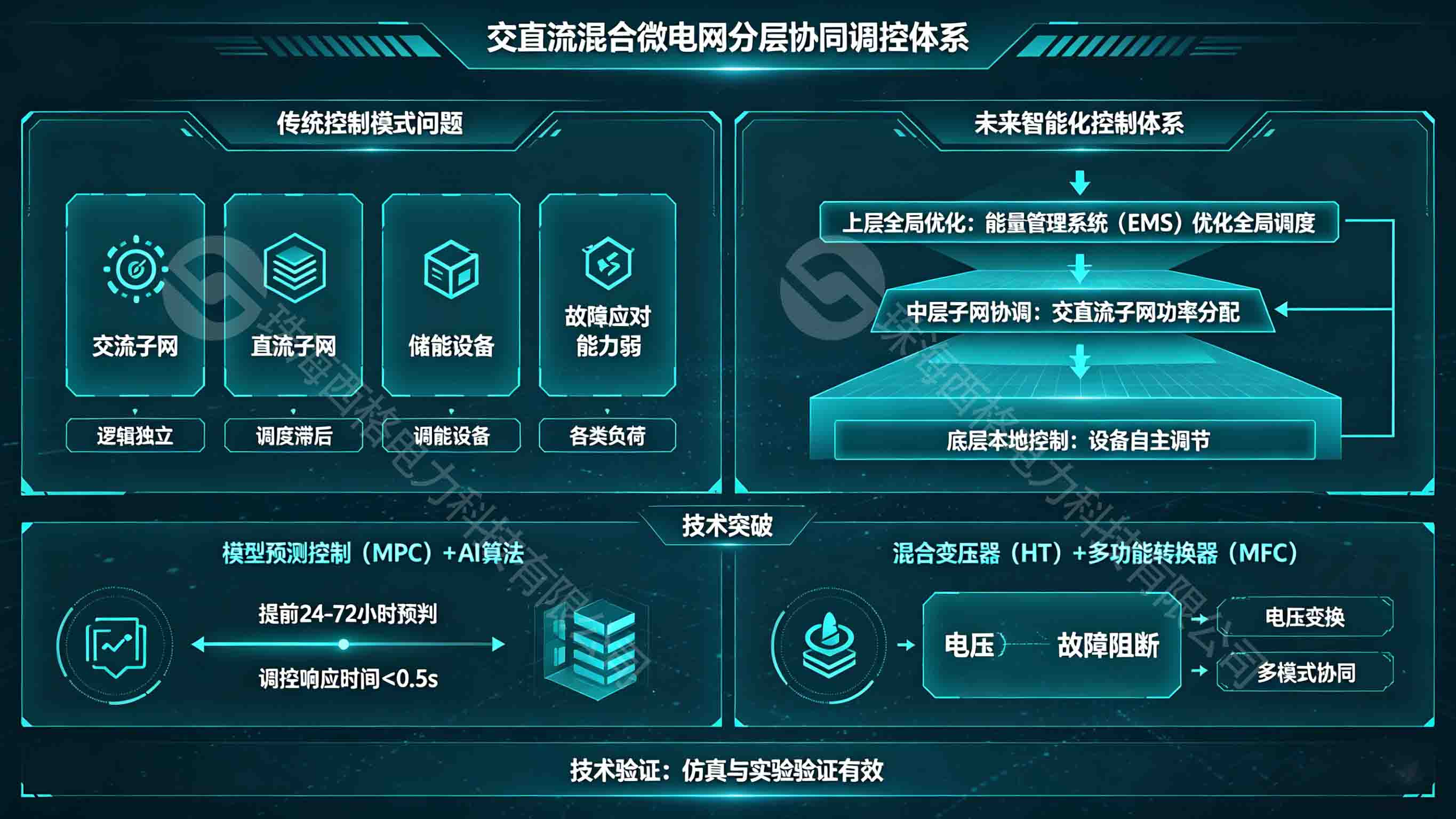

趨勢三：控制策略智能化，構建分層協同調控體系

交直流混合微電網涉及交流子網、直流子網、儲能設備、各類負荷等多個模塊，傳統控制模式存在各模塊邏輯獨立、調度滯后、故障應對能力弱等問題，難以保障系統穩定運行。未來，控制策略將向智能化、協同化方向升級，構建全系統分層協同調控體系。

核心突破點在于三點：

• 一是搭建“底層本地控制+中層子網協調+上層全局優化”的三級控制架構，底層實現設備自主調節，中層協調交直流子網功率分配，上層依托能量管理系統（EMS）優化全局調度策略，實現全系統協同運行；
• 二是引入模型預測控制（MPC）與AI算法，提前24-72小時預判新能源出力與負荷變化，將調控響應時間縮短至0.5s以內，有效應對光伏、風電的隨機性與波動性，平抑系統功率失衡問題；
• 三是創新采用混合變壓器（HT）與多功能轉換器（MFC），實現電壓變換、故障阻斷與多模式協同運行，破解傳統變壓器無法阻斷電網故障、難以全面調節電壓的痛點，提升系統運行可靠性與安全性，相關技術已通過仿真與實驗驗證其有效性。

趨勢四：標準化進程加速，破解接口兼容與設計亂象

當前，交直流混合微電網行業存在接口不統一、設計標準不規范等問題，導致不同廠家設備難以兼容、項目落地成本偏高，制約了規?；l(fā)展。隨著行業成熟，標準化將成為核心發展趨勢，逐步實現設計、設備、接口的統一規范。

2024年9月，中國電力規劃設計協會發布T/CEPPEA 5050—2024《綜合能源站交直流微電網設計規范》團體標準，明確了綜合能源站內交直流微電網的系統設計、設備線路、電氣二次等方面的技術要求，適用于直流電壓1500（±750）V及以下與交流電壓1000V及以下的交直流微電網設計，為行業規范化發展奠定基礎。未來，標準化將進一步延伸至設備接口、通信協議、碳核算等領域，統一光伏、儲能、交直流轉換器等設備的接口標準與通信協議，實現不同系統無縫對接，同時完善設計、施工、運維全流程標準，降低項目落地成本與運維難度，推動交直流混合微電網從試點示范走向規?；瘡椭?。

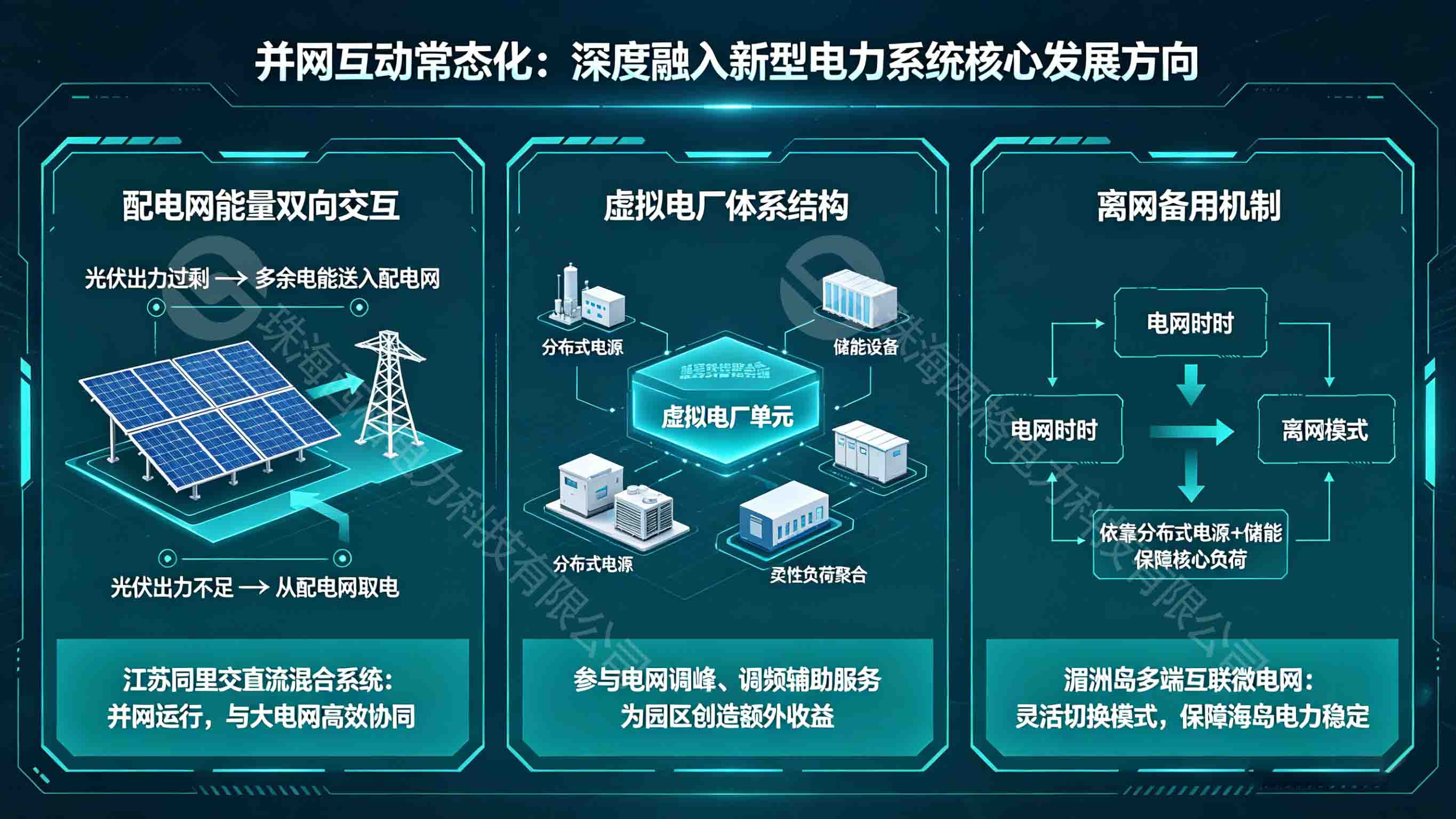

趨勢五：并網互動常態化，深度融入新型電力系統

早期交直流混合微電網多以離網運行模式為主，主要用于偏遠地區、海島等配電網覆蓋不到的場景，與大電網的互動性較弱。未來，隨著新型電力系統建設加速，交直流混合微電網將實現“并網為主、離網備用”的運行模式，與大電網的互動更加常態化、深度化。

核心發展方向包括：

• 一是實現與上級配電網的能量雙向交互，光伏出力過剩時將多余電能送入配電網，出力不足時從配電網獲取電能，保障負荷供電可靠性，如江蘇同里交直流混合接入可再生能源系統即采用并網運行模式，實現與大電網的高效協同；
• 二是融入虛擬電廠體系，作為虛擬電廠的核心組成單元，通過聚合分布式電源、儲能設備與柔性負荷，參與電網調峰、調頻等輔助服務，提升電網運行靈活性，同時為園區創造額外收益；
• 三是完善離網備用機制，在電網中斷等極端情況下，自動切換為離網運行模式，依靠自身分布式電源與儲能系統保障核心負荷供電，如湄洲島多端互聯低壓柔性微電網，可靈活切換運行模式，保障海島電力供應穩定。

趨勢六：智能管控數字化，依托數字孿生實現全生命周期優化

隨著數字技術與能源技術的深度融合，交直流混合微電網架構將逐步實現數字化、可視化管控，依托數字孿生、物聯網等技術，實現系統全生命周期優化，提升運維效率與運行安全性。

未來，架構設計將重點融入數字孿生技術，搭建微電網高精度三維模型，復刻能源系統與能量流動路徑，實現能源流向可視化、設備運行狀態實時監測與故障預判，同時可模擬不同調控方案的實施效果，為調度決策提供仿真支撐，如杭州中控科技園零碳改造項目，通過數字孿生平臺預演節能方案，提升調控精準度。此外，將部署全域物聯網感知網絡，通過傳感器實時捕捉設備運行參數、能量流動數據，結合大數據分析實現設備健康度評估與預防性運維，減少人工巡檢工作量，降低運維成本；同時采用國密算法與區塊鏈技術，實現數據加密存儲與防篡改，保障能量數據、運維數據的安全可靠，為系統優化與碳資產核算提供支撐。

交直流混合微電網架構的六大發展趨勢，本質是圍繞“高效、靈活、協同、低碳”的核心目標，實現從“單一電能管控”向“多能協同利用”、從“被動運維”向“主動智能調控”、從“分散試點”向“規?；瘶藴驶钡霓D(zhuǎn)型。從拓撲柔性化到多能協同，從智能控制到標準化落地，每一項趨勢的推進，都離不開電力電子技術、數字技術與新能源技術的深度融合，也離不開行業標準的不斷完善。

作為新型電力系統的核心“微循環”，交直流混合微電網架構的迭代升級，將有效破解分布式新能源消納、多元負荷適配、能源效率提升等核心難題，適配工業園區、社區、海島、鄉鎮等多元場景。未來，隨著技術的持續突破與標準的不斷完善，交直流混合微電網將逐步實現規?；占埃蔀橥苿印半p碳”目標落地、助力新型電力系統建設的重要支撐，為能源綠色轉型注入強勁動力。
