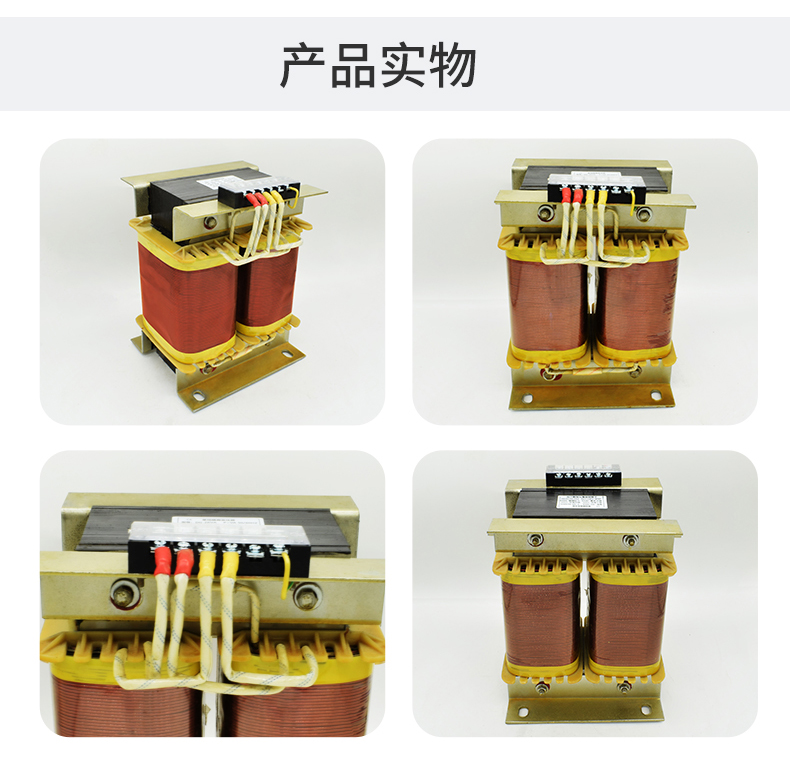

單相隔離變壓器是一種利用電磁感應原理實現電氣隔離的設備，核心在于其輸入和輸出繞組沒有直接的電氣連接。它在很多行業中用于保障人員和設備安全、提高電源質量。

一. 工作原理

要理解隔離變壓器如何工作，我們可以從它與普通變壓器的異同入手。兩者都基于電磁感應定律工作，在原理圖上也基本相似。但隔離變壓器的關鍵特征是：輸入和輸出是兩個獨立、沒有物理連接的線圈，電能通過磁場耦合傳遞，從根本上切斷了電網和負載之間的直接電流路徑。

電網┌────────────┐ ┌────────────┐負載

L1──┤ │ │ ├──L

N ──┤ 原邊繞組N1 ├─鐵芯─┤ 副邊繞組N2 ├──N

└────────────┘ └────────────┘

│ │

└─── 保護接地PE ──┘

（注：圖中原副邊繞組無電氣直連，僅通過閉合鐵芯進行磁耦合，實現能量傳遞，也可根據設計實現升降壓。）

**二. **功能與作用

單相隔離變壓器具備多種重要功能：

1. 保障人身安全

• 這是其最重要的安全特性。因?yàn)榇渭?jí)輸出端不與大地直接相連（即“懸浮”），當人體單點接觸到輸出端的任意一根線時，無法形成電流回路，從而避免了觸電危險。
• 抑制干擾與濾波
• 它能有效阻斷電網中的高頻雜波、浪涌電壓、諧波等干擾信號傳入后端設備。利用其鐵芯的高頻損耗特性和繞組間的屏蔽設計，可以為精密儀器提供純凈、穩定的電源。
• 保護設備
• 當負載側發生短路或接地故障時，隔離變壓器可以限制短路電流，防止故障擴大影響到上級電網或其他設備。同時，它也能防止一次側的故障電壓竄入二次側，保護后端貴重設備。
• 穩定系統電壓
• 在啟動大功率設備等沖擊性負載時，隔離變壓器可以減少對前端電網電壓的影響，維持系統電壓的相對穩定。

三. 選型要點

正確選型是發揮其功能的關鍵，主要關注以下幾點：

• 容量（VA/kVA） ：容量必須大于所有負載功率之和，并建議預留20%-30%的余量-。經驗公式可以為：變壓器容量(VA) = 負載總功率(VA) / 0.8（效率）。
• 電壓要求 ：確認輸入電壓（一次側）與電網匹配，輸出電壓（二次側）滿足設備需求。
• 相數與連接組別 ：根據單/三相供電系統選擇。在特定場合，采用Dyn11等接法可抑制諧波、為電網提供新的中性點。
• 安全性能 ：高要求的場合應選帶法拉第屏蔽層的型號。操作小貼士：新裝好后，可用萬用表蜂鳴擋測量初次級繞組之間無“嗶嗶”聲，確認無物理連接，即可驗證隔離功能。

四. 應用領域

隔離變壓器已廣泛滲透至多個關鍵領域：

• 工業與制造業 ：為精密儀器、數控機床提供抗干擾的穩定電源，減少停機故障。
• 醫療行業 ：為生命支持系統（心電圖機、監護儀等）提供漏電流極小的清潔電源，是保障患者安全的關鍵。
• IT與數據中心 ：用于服務器機柜配電，消除接地回路，保障數據準確傳輸。
• 實驗室與電子維修 ：為開發調試提供安全、懸浮的隔離電源，避免燒毀昂貴儀器。
• 居住與商業照明 ：將220V電網轉換為12V/24V/36V安全電壓供LED燈帶或水下燈使用。
• 電力與新能源 ：連接并網逆變器（光伏/儲能）與電網，實現電壓匹配和安全解耦。

五. 使用注意事項

• ?? 必須加裝短路保護裝置 ：這是使用隔離變壓器的又一重要安全原則。一旦采用對地懸浮方式，后端發生短路時，短路電流可能沒有明確回路以觸發上級空氣開關立刻跳閘， 所以必須在變壓器二次側（輸出端）緊靠其出口處，嚴格加裝符合負載電流規格的斷路器或熔斷器（保險絲） ，以實施短路和過載保護。
• 定期維護檢查 ：干式隔離變壓器需定期清除表面灰塵，保持通風良好-。油浸式還需檢查油位和有無滲漏。
• ?? 嚴禁超載運行 ：長期超載將導致變壓器過熱，加速絕緣老化，嚴重時會燒毀設備。

總結

單相隔離變壓器是一項兼顧安全與精密的電氣技術。 它不僅通過“對地懸浮”策略最大限度地保障了人身安全，也通過電壓變換與電磁過濾，為設備提供了純凈的電力。無論是保護生命、數據還是精密設備，它在現代電氣系統中都扮演著不可或缺的角色。選購時，請務必結合您的電壓、功率需求進行科學計算，并認準符合安全標準的產品。
