一、板卡概述

基于XC7Z100+ADRV9009的雙收雙發無線電射頻板卡是基于XilinxZYNQFPGA和ADI的無線收發芯片ADRV9009開發的專用功能板卡，用于5G小基站，無線圖傳，數據收發等領域。

二、板卡原理及功能
板卡使用XC7Z100作為主處理器，包含DualARMCortex-A9核處理器的嵌入式處理。PS端32bit1GB容量DDR3存儲、1路RS232接口、1路USB接口、1路10-100-1000網絡接口，PS端32MQSPIflash存儲、SD卡接口、8GeMMC存儲；PL端64bit2GB容量DDR3存儲，PL端擴展HDMI輸出實現視頻顯示應用，PL端擴展9路I/O，2路SPI_LVDS接口、2路RS232接口、4個LED指示燈。

PL端外擴ADRV9009芯片，ADRV9009是一款高集成度射頻(RF)、捷變收發器，提供雙通道發射器和接收器、集成式頻率合成器以及數字信號處理功能。這款I(lǐng)C具備多樣化的高性能和低功耗組合，具有2路輸入，2路輸出，兩路觀測輸入配合FPGA工作滿足3G、4G和5G宏蜂窩時分雙工(TDD)基站應用要求。

板卡數字接口：

● PS端32bit1GB容量DDR3存儲
● PS端RS232接口
● PS端USB接口
● PS端1路10-100-1000MbpsEthernet(RGMII?)網絡接口
● PS端QSPIflash存儲
● PS端SD卡，Emmc存儲
● PL端64bit2GB容量DDR3存儲
● PL端擴展HDMI輸出實現視頻顯示應用
● PL端擴展9路I/O、2路SPI_LVDS、2路RS232、4路LED指示燈
● PL端擴展1路10GSFP+光纖接口
板卡模擬接口：

● 雙接收：RX1、RX2
● 雙發送：TX1、TX2
● 雙觀測接收：ORX1、ORX2
● 外部本振接口：EXT_LO
● 外部時鐘參考：REF_CLK_IN
板卡性能指標：

物理特性

●尺寸：110x162.4mm，帶外殼尺寸180*125*48 ；
●工作溫度：工業級 -40℃～ +85℃。
●工作電壓+12V ±1V；整板功耗20W。
● 重量裸板0.3KG，帶散熱外殼0.8KG。
三、軟件系統

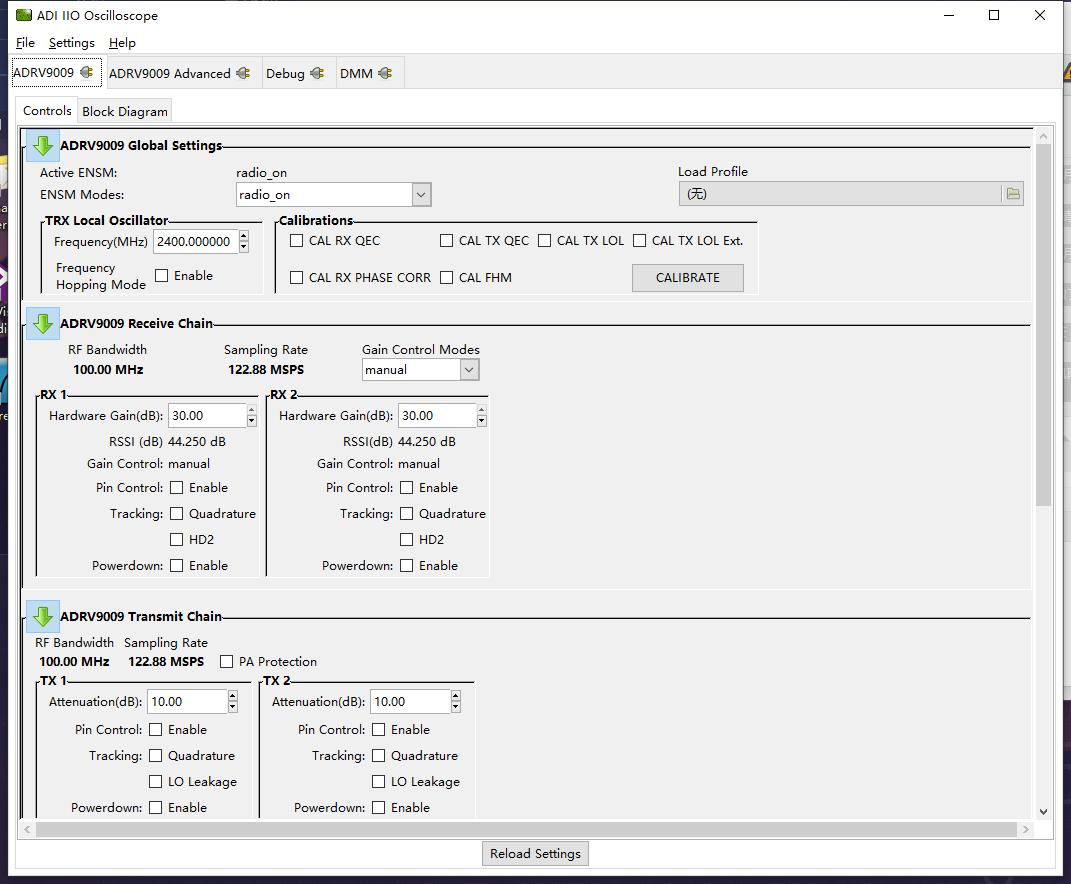

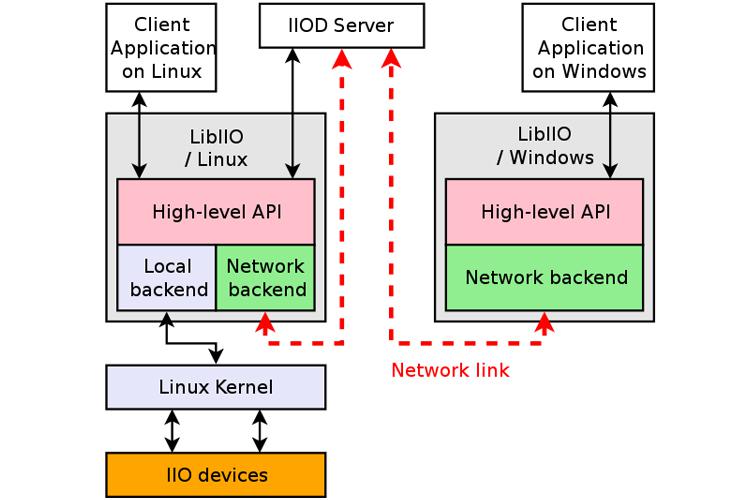

參考ADI的整體軟件架構：

AD9009設備樹及驅動SPI訪問，AD，DA訪問

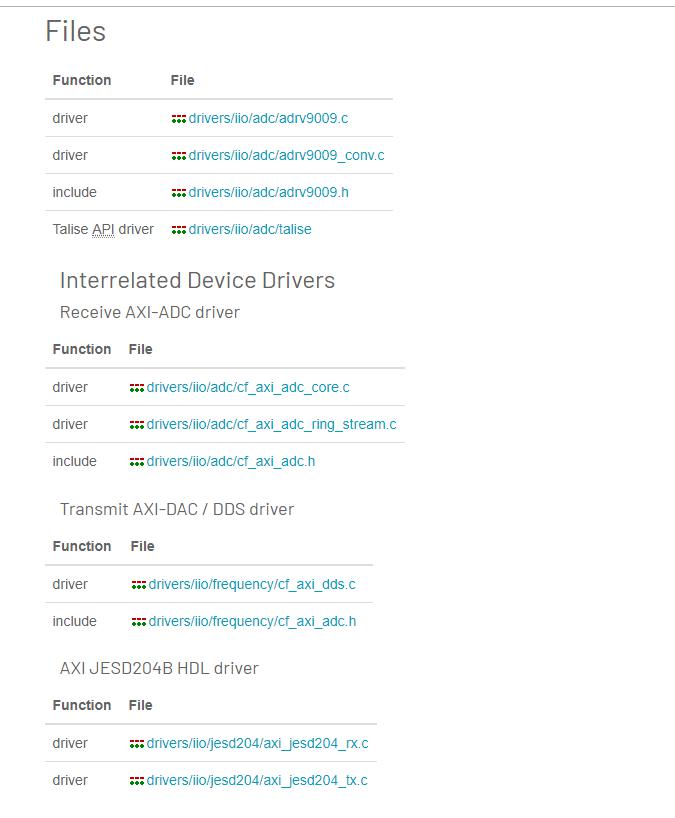

驅動文件https://wiki.analog.com/resources/tools-software/linux-drivers/iio-transceiver/adrv9009

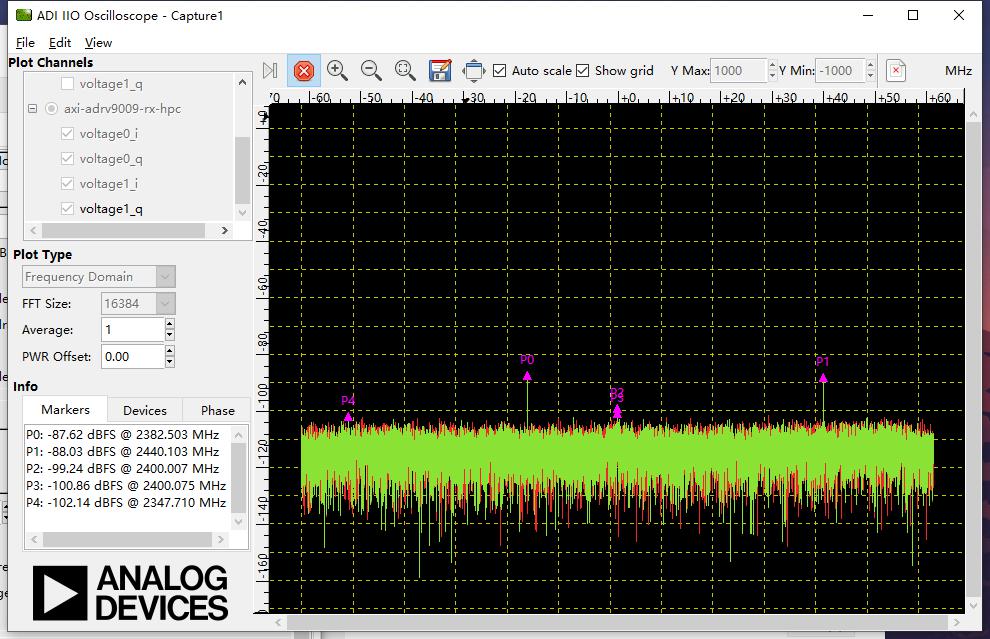

AD采集1.2G波形：

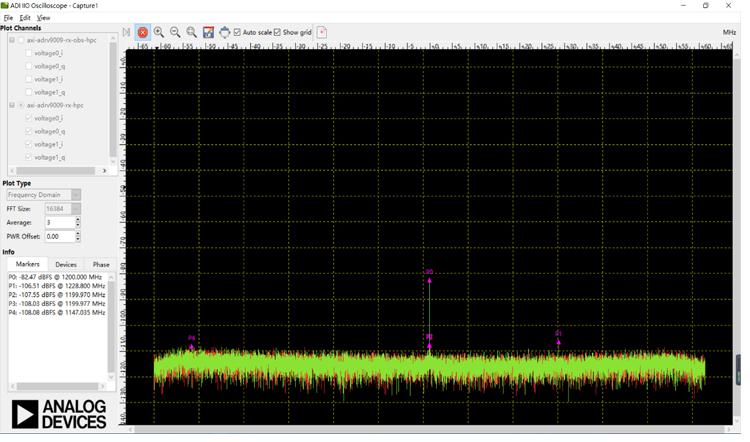

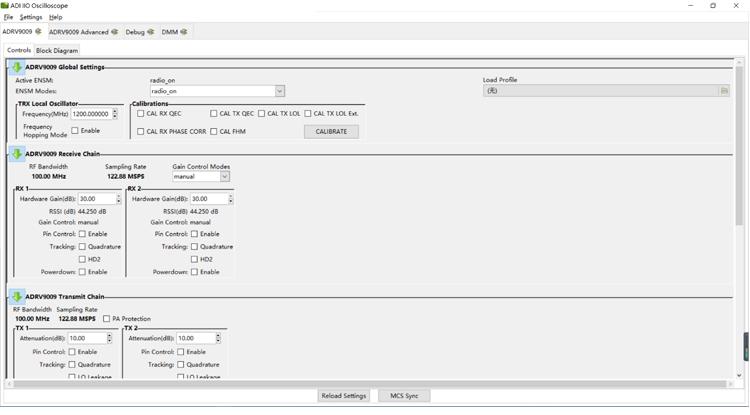

DA輸出設置1.2G及波形：
