做車載測試，很多影響測試效率和整體投入的因素，往往出現在實際使用過程中。結合車載測試中的常見應用，聊聊示波器除了參數之外，更值得關注的幾項關鍵能力。

很多團隊在選型時都會發現，影響整體投入的不只是儀器本身，還包括后續配置、使用便利性和測試效率。特別是在BMS、OBC、DC-DC調試、整車總線聯調和800V高壓平臺測試等場景中，示波器除了基礎參數，還要看對實際測試任務的適配程度。ZDS2024C是致遠儀器推出的一款高性?xún)r(jià)比示波器，200MHz帶寬，新品上市價9800元。結合一些實際測試場景來看，有幾項能力值得關注。

21種協議標配，減少額外授權成本

在車載測試中，總線協議解碼是高頻需求。整車聯調和模塊調試常會用CAN、CAN-FD、LIN、FlexRay等協議；在ECU板級開發中，UART、I2C、SPI等接口也同樣常見。如果協議解碼功能需要后續按項購買，實際投入更高，設備之間配置差異也會給多工位部署帶來額外管理成本。

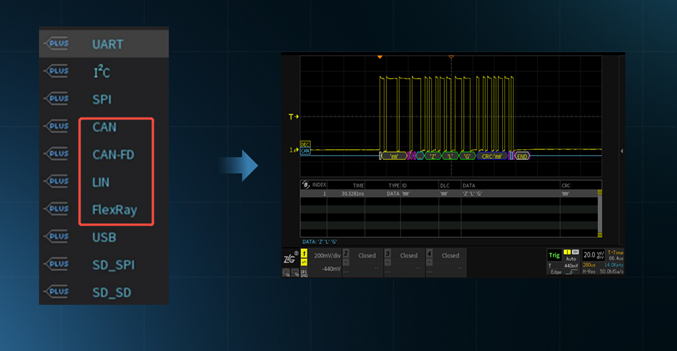

ZDS2024C標配開放21種協議解碼功能，開箱即可使用，無需后續追加授權，包括車載測試中常用于電池計量芯片通信的HDQ。

100Kwfm/s 波形刷新率，提高瞬態異常捕獲效率

在OBC、DC-DC等測試中，很多問題都出現在啟動、切換、負載變化等短時間窗口內，例如啟停瞬間的異常脈沖、繼電器切換時的電壓跌落，或者偶發干擾帶來的異常波形。這類問題持續時間短、復現不穩定，如果示波器死區時間較長，就更容易錯過關鍵信號。

ZDS2024C具備100Kwfm/s波形刷新率，能夠有效縮短死區時間，提高短時異常的捕獲概率。配合觸發設置，在處理啟停瞬態和偶發異常時，也能減少反復排查的時間。

125Mpts 存儲深度，適合長記錄與關聯分析

整車聯調中，很多問題需要結合總線通信和模擬信號一起分析時序關系。如異常出現前后，通信幀、控制信號和功率信號之間是否存在關聯。如果存儲深度不足，長時間記錄時就容易丟失關鍵上下文。

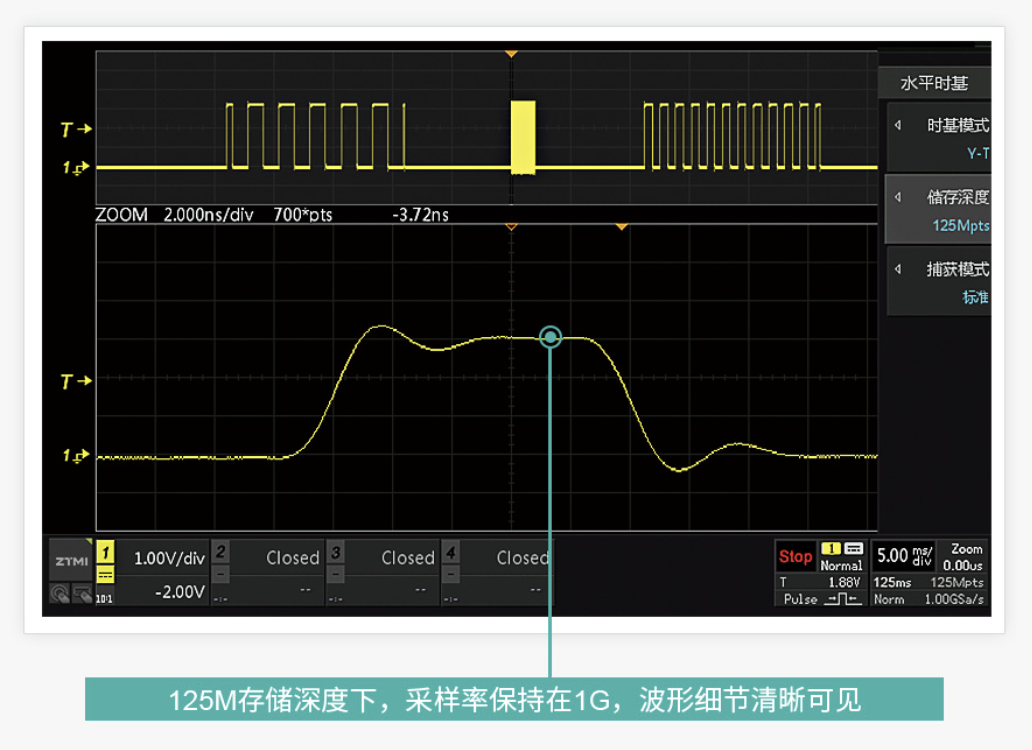

ZDS2024C提供125Mpts存儲深度，配合波形錄制與搜索功能，在長時記錄、特定事件定位以及通信與模擬信號關聯分析時，更容易保留完整上下文。

此外，ZDS2024C還支持52種參數測量和4Mpts FFT分析，便于做進一步的信號觀察和分析。

探頭方案覆蓋完整，高壓測試擴展范圍更廣

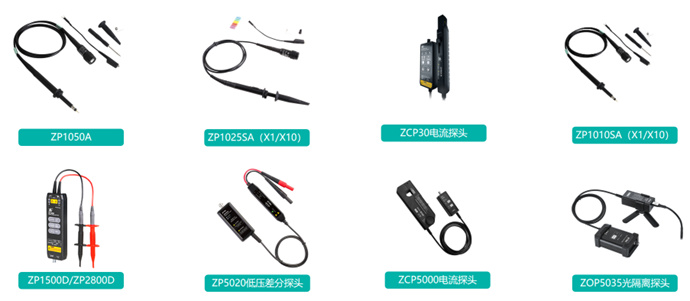

ZDS2024C可選配ZP1500D差分探頭和ZP2800D差分探頭，最高分別支持1500V和2800V。針對浮地和復雜共模環境，可選配ZOP5035光隔離探頭，提供電氣隔離保護。

電流測量可選配ZCP30和ZCP5000電流探頭，覆蓋不同量程需求。從板級低壓調試到高壓節點分析，相關測試配置也更容易銜接。

支持遠程操控，車載測試告別彎腰操作

在車載測試場景中，工程師需頻繁貼近測試點位查看波形、調整參數，操作負擔增加，在車內狹小空間內作業具有局限性。

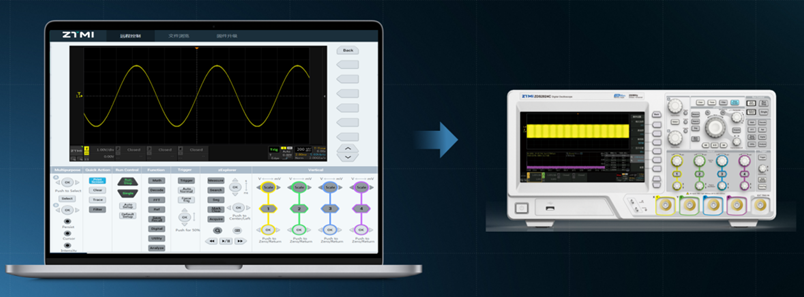

ZDS2024C示波器支持WEB網頁直連與上位機遠程操控，可直接在電腦端完成全量波形查看與參數配置，大幅減少近距離操作，有效降低現場作業負擔。

車載測試看的不只是單一參數

在車載相關測試中，示波器是否好用，不只取決于某一項參數，還要看具體任務中的使用便利性和后續擴展是否合適。對相關應用來說，ZDS2024C在功能配置和整體投入之間，是一個更均衡的選擇。如果您正在評估相關測試方案，歡迎聯系致遠儀器，獲取詳細資料或申請樣機試用。
