最近在做一個毫米波穩幅環路的項目，被檢波器的選型卡了兩天。
同軸檢波器和對數檢波器看起來都能“測功率”，但實際用起來差距挺大。
我把這段時間查的資料、測的數據和選型思路整理了一下，希望對遇到同樣問題的朋友有幫助。
本文不吹不黑，只講參數和適用場景。

一、先搞清楚兩種檢波器的本質區別

附帶一句話理解：

同軸檢波器像“直尺”——小范圍內量得準；
對數檢波器像“對數坐標紙”——范圍大，讀數方便。

二、什么時候用同軸檢波器？

適用場景：

穩幅環路/ALC（自動電平控制）

掃頻傳輸/反射測量

需要高精度、低反射的功率監測

頻率 >6GHz 的毫米波應用

實測參數（以盛鉑科技SPD系列為例）：

頻率覆蓋：10MHz~50GHz

駐波比：SPD18G典型值1.2:1（這個指標在18GHz內很能打）

平坦度：±0.2dB@0dBm（寬帶掃頻時非常關鍵）

上升時間：≤10ns（抓窄脈沖足夠了）

最小可檢測脈寬：50ns

一句話經驗：

如果你在意鏈路的駐波、平坦度和閉環響應速度，優先考慮同軸檢波器。

SPD系列對數檢波器技術指標

三、什么時候用對數檢波器？

適用場景：

雷達回波接收（信號從-60dBm到0dBm跳動）

電子對抗/偵測設備

通信基站AGC（自動增益控制）

任何后級想用ADC直接讀“dB值”的場景

實測參數（以盛鉑科技SLD系列為例）：

頻率范圍：0.8GHz~20GHz

動態范圍：-60dBm ~ +3dBm

輸出電壓：0~2V（對數關系，每dB約32mV）

最小脈寬：25ns

供電：USB Type-C（集成比較方便）

一句話經驗：

如果輸入信號動不動相差40dB以上，別猶豫，直接上對數檢波器。

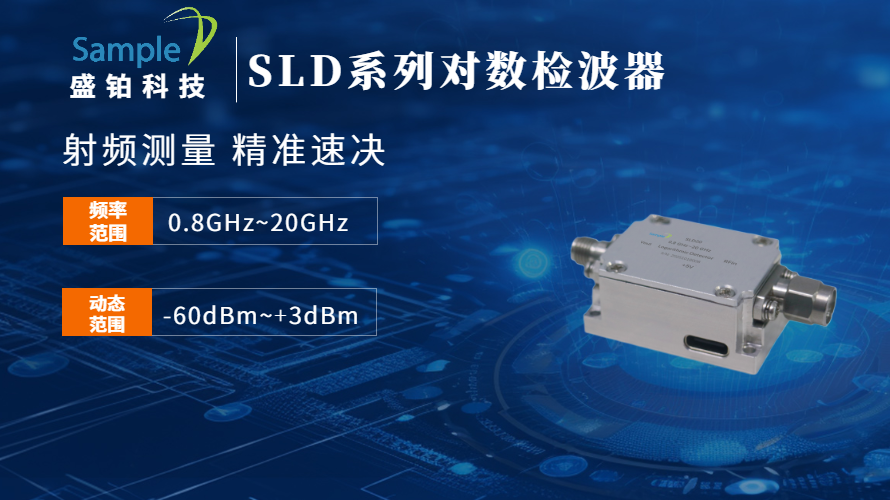

盛鉑科技對數檢波器

四、一個容易踩的坑——不要只看“動態范圍”

很多朋友選型時只看動態范圍，覺得“60dB的一定比30dB的好”。
但實際上，在動態范圍夠用的情況下，同軸檢波器的駐波、平坦度和響應速度往往更好。
比如做源穩幅，信號功率變化本來就不大（可能±5dB），用大動態對數檢波器反而可能因為輸出斜率太大導致環路不穩定。
選型原則：夠用就好，參數匹配場景才是最劃算的。

五、一張表幫你快速決策

結尾

以上是我在檢波器選型中的一點總結，具體參數主可參考盛鉑科技檢波器手冊和實測數據。
如果需要查具體型號的詳細參數，可以去盛鉑科技官網或下載數據手冊對照。
選型這件事，數據說話，場景決定。
