1. Yolov8簡介

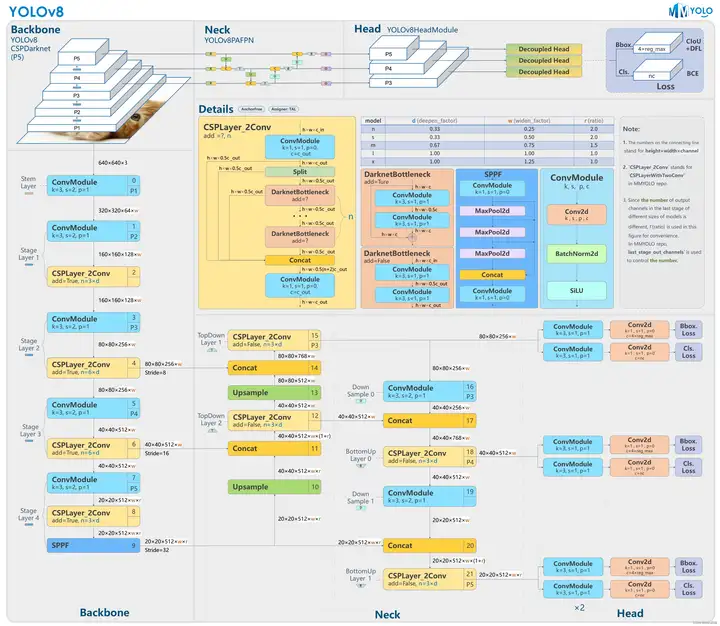

YOLOv8 是 ultralytics 公司在 2023 年 1月 10 號開源的基于YOLOV5進行更新的 下一個重大更新版本，目前支持圖像分類、物體檢測和實例分割任務，鑒于Yolov5的良好表現，Yolov8在還沒有開源時就收到了用戶的廣泛關注。其主要結構如下圖所示：

本教程針對目標檢測算法yolov8的訓練和部署到EASY-EAI-Nano-TB(RV1126B)進行說明，而數據標注方法可以參考我們往期的文章。

2. Yolov8目標檢測算法訓練

通過git工具，在PC端克隆遠程倉庫（注：此處可能會因網絡原因造成卡頓，請耐心等待），修改過算子后的yolov8倉庫: https://github.com/airockchip/ultralytics_yolov8

同時，也可以通過百度網盤下載鏈接:

https://pan.baidu.com/s/1Tj58Y_GhZdPdFjgWzoeYow?pwd=1234 提取碼: 1234

3. rknn-toolkit模型轉換

3.1 rknn-toolkit模型轉換環境搭建

onnx模型需要轉換為rknn模型才能在EASY-EAI-Nano-TB運行，所以需要先搭建rknn-toolkit模型轉換工具的環境。當然tensorflow、tensroflow lite、caffe、darknet等也是通過類似的方法進行模型轉換，只是本教程onnx為例。

3.1.1 概述

模型轉換環境搭建流程如下所示：

3.1.2 下載模型轉換工具

為了保證模型轉換工具順利運行，請下載網盤里“06.AI算法開發/01.rknn-toolkit2模型轉換工具/rknn-toolkit2-v2.3.2/docker/docker_image/rknn-toolkit2-v2.3.2-cp38-docker.tar.gz”。

網盤下載鏈接:https://pan.baidu.com/s/1wUy-UBy9n81p7jlee_dBVA?pwd=1234提取碼：1234。

3.1.3 把工具移到ubuntu20.04

把下載完成的docker鏡像移到我司的虛擬機ubuntu20.04的rknn-toolkit2目錄,如下圖所示：

3.1.4 運行模型轉換工具環境

在該目錄打開終端

執行以下指令加載模型轉換工具docker鏡像:

docker load --input rknn-toolkit2-v2.3.2-cp38-docker.tar.gz

執行以下指令進入鏡像bash環境:

docker run -t -i --privileged -v /dev/bus/usb:/dev/bus/usb -v /home/developer/rknn-toolkit2/model_convert_test:/test rknn-toolkit2:2.3.2-cp38 /bin/bash

現象如下圖所示:

輸入“python”加載python相關庫，嘗試加載rknn庫，如下圖環境測試成功:

至此，模型轉換工具環境搭建完成。

4. 在模型轉換為RKNN

EASY-EAI-Nano-TB支持.rknn后綴的模型的評估及運行，對于常見的tensorflow、tensroflow lite、caffe、darknet、onnx和Pytorch模型都可以通過我們提供的 toolkit 工具將其轉換至 rknn 模型，而對于其他框架訓練出來的模型，也可以先將其轉至 onnx 模型再轉換為 rknn 模型。 模型轉換操作流程入下圖所示：

4.1 模型轉換Demo下載

下載百度網盤鏈接：https://pan.baidu.com/s/1THR_wnkHZXjDqIQ1R8mStg?pwd=1234 提取碼：1234。把 yolov8_model_convert.tar.bz2和quant_dataset.zip解壓到虛擬機，如下圖所示:

4.2 進入模型轉換工具docker環境

執行以下指令把工作區域映射進docker鏡像，其中/home/developer/rknn-toolkit2/model_convert為工作區域，/test為映射到docker鏡像，/dev/bus/usb:/dev/bus/usb為映射usb到docker鏡像：

docker run -t -i --privileged -v /dev/bus/usb:/dev/bus/usb -v /home/developer/rknn-toolkit2/model_convert:/test rknn-toolkit2:2.3.2-cp38 /bin/bash

執行成功如下圖所示:

4.3 模型轉換操作說明

4.3.1 模型轉換Demo目錄結構

模型轉換測試Demo由yolov8_model_convert和quant_dataset組成。Yolov8_model_convert存放軟件腳本，quant_dataset存放量化模型所需的數據。如下圖所示:

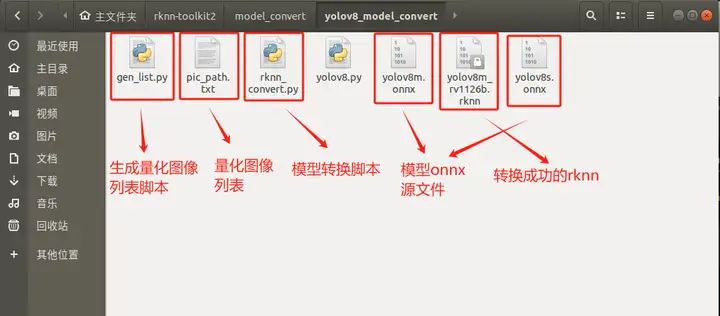

Yolov8_model_convert文件夾存放以下內容，如下圖所示：

4.3.2 生成量化圖片列表

在docker環境切換到模型轉換工作目錄:

cd /test/yolov8_model_convert

如下圖所示:

執行gen_list.py生成量化圖片列表:

python gen_list.py

命令行現象如下圖所示:

生成“量化圖片列表”如下文件夾所示:

4.3.3 onnx模型轉換為rknn模型

rknn_convert.py腳本默認進行int8量化操作，腳本代碼清單如下所示：

import sys from rknn.api import RKNN ONNX_MODEL = 'yolov8m.onnx' DATASET = './pic_path.txt' RKNN_MODEL = './yolov8m_rv1126b.rknn' QUANTIZE_ON = True if __name__ == '__main__': # Create RKNN object rknn = RKNN(verbose=False) # Pre-process config print('--> Config model') rknn.config(mean_values=[[0, 0, 0]], std_values=[ [255, 255, 255]], target_platform='rv1126b') print('done') # Load model print('--> Loading model') ret = rknn.load_onnx(model=ONNX_MODEL) if ret != 0: print('Load model failed!') exit(ret) print('done') # Build model print('--> Building model') ret = rknn.build(do_quantization=QUANTIZE_ON, dataset=DATASET) if ret != 0: print('Build model failed!') exit(ret) print('done') # Export rknn model print('--> Export rknn model') ret = rknn.export_rknn(RKNN_MODEL) if ret != 0: print('Export rknn model failed!') exit(ret) print('done') # Release rknn.release()

把onnx模型yolov8m.onnx放到yolov8_model_convert目錄(后續用戶使用自己的模型的時候，替換掉對應的onnx即可)，并執行rknn_convert.py腳本進行模型轉換：

python rknn_convert.py

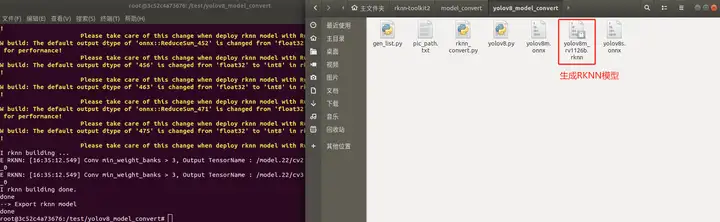

生成模型如下圖所示，此模型可以在rknn環境和EASY EAI Nano-TB環境運行：

5. 模型部署示例

5.1 模型部署示例介紹

本小節展示yolov8模型的在EASY EAI Nano-TB的部署過程，該模型僅經過簡單訓練供示例使用，不保證模型精度。

5.2 準備工作

5.2.1 硬件準備

需準備EASY EAI Nano-TB開發板，Type-C數據線、網線。可以基于MobaXterm的ssh遠程桌面登錄調試。首先使用網線把EASY EAI Nano-TB的千兆以太網接口與連著路由LAN口的交換機或者路由器的LAN口連接，如下圖所示。

以及串口連接。

5.2.2 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment ./run.sh 2204

5.3 源碼下載以及例程編譯

下載yolov8 C Demo示例文件。

百度網盤鏈接: ((https://pan.baidu.com/s/1gNhQXw_ewh73UIfJQxW7jg?pwd=1234 提取碼：1234)。

下載程序包移至ubuntu環境后，執行以下指令解壓：

tar -xvf yolov8_detect_C_demo.tar.bz2

下載解壓后如下圖所示:

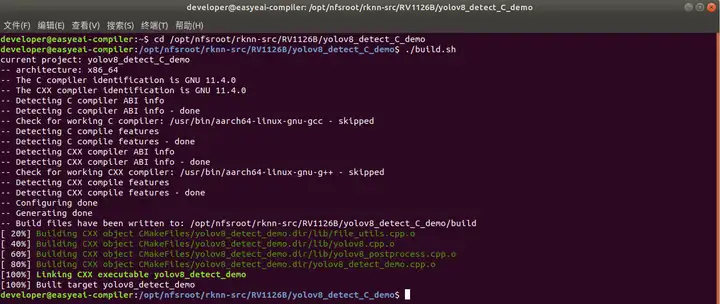

在EASY-EAI 編譯環境下，進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd /opt/nfsroot/rknn-src/RV1126B/yolov8_detect_C_demo ./build.sh

同時，把可執行程序目錄yolov8_detect_demo_release/復制到開發板/userdata目錄上：

cp yolov8_detect_demo_release/ /mnt/userdata/ -rf

5.4 在開發板執行yolov8目標檢測算法

通過串口調試或ssh調試，進入板卡后臺，定位到例程部署的位置，如下所示：

cd /userdata/yolov8_detect_demo_release/

運行例程命令如下所示：

chmod 777 yolov8_detect_demo sudo ./yolov8_detect_demo yolov8m_rv1126b.rknn test.jpg

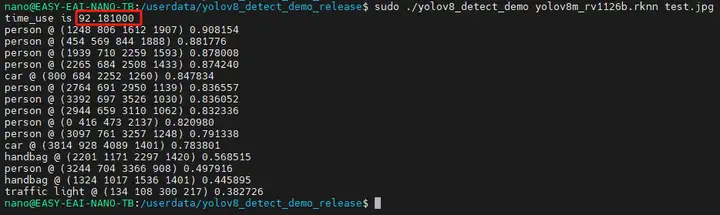

執行結果如下圖所示,算法執行時間為92ms：

在EASY-EAI編譯環境可以取回測試圖片:

cp /mnt/userdata/yolov8_detect_demo_release/result.jpg .

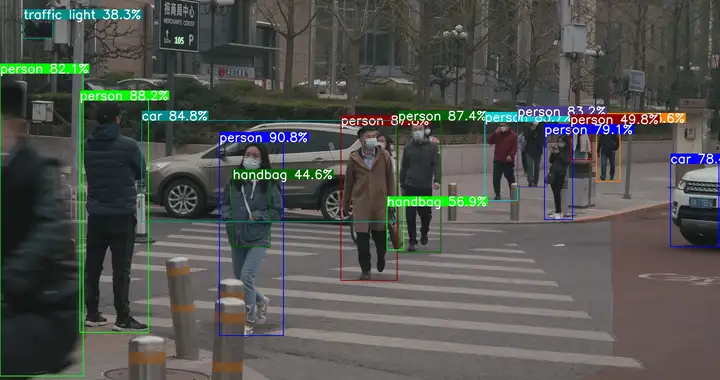

測試結果如下圖所示:

至此，yolov8目標檢測例程已成功在板卡運行。
