PART 01

引言：格柵背后的“盲眼舞者”

當一輛電動汽車以120km/h高速巡航，格柵葉片悄然閉合以降低風阻，續航里程因此得以延長數公里；當車輛駛?cè)霌矶侣范危姵販囟壬仙?，格柵葉片無聲開啟，氣流涌入冷卻系統——這些精準的葉片動作，全部由一顆不安裝任何位置傳感器的電機驅動完成。

AGS（Active Grille Shutter，主動進氣格柵）電機是車規小功率電機領域最典型的應用之一。它的功率通常僅有10瓦左右，卻在整車熱管理、空氣動力學與能耗控制中扮演著關鍵角色。而讓它能夠在零速啟動、堵轉保持、低溫破冰等極端工況下穩定運行的，正是無傳感器磁場定向控制（無感FOC）技術。

本文將從技術實現層面，系統拆解AGS電機無感FOC的核心算法、控制策略與工程實踐。

PART 02

AGS系統概述：功能、指標與電氣特性

2.1 AGS的工作原理

AGS系統由進氣口、執行電機、傳動機構和控制單元四部分組成。控制器通過LIN總線接收來自VCU或BCM的開合角度指令，驅動BLDC電機正轉或反轉，經傳動機構帶動格柵葉片旋轉至目標位置，從而動態調節前端進氣量。

在冷啟動階段，格柵全關以加速發動機/電池預熱；在散熱需求高時，格柵全開以增加進氣量；在高速巡航時，適當關閉格柵可降低風阻系數，提升續航里程。值得注意的是，AGS不僅適用于傳統燃油車，在純電動車中同樣發揮著優化整車熱管理系統靈活性的關鍵作用。

2.2 AGS電機的技術規格

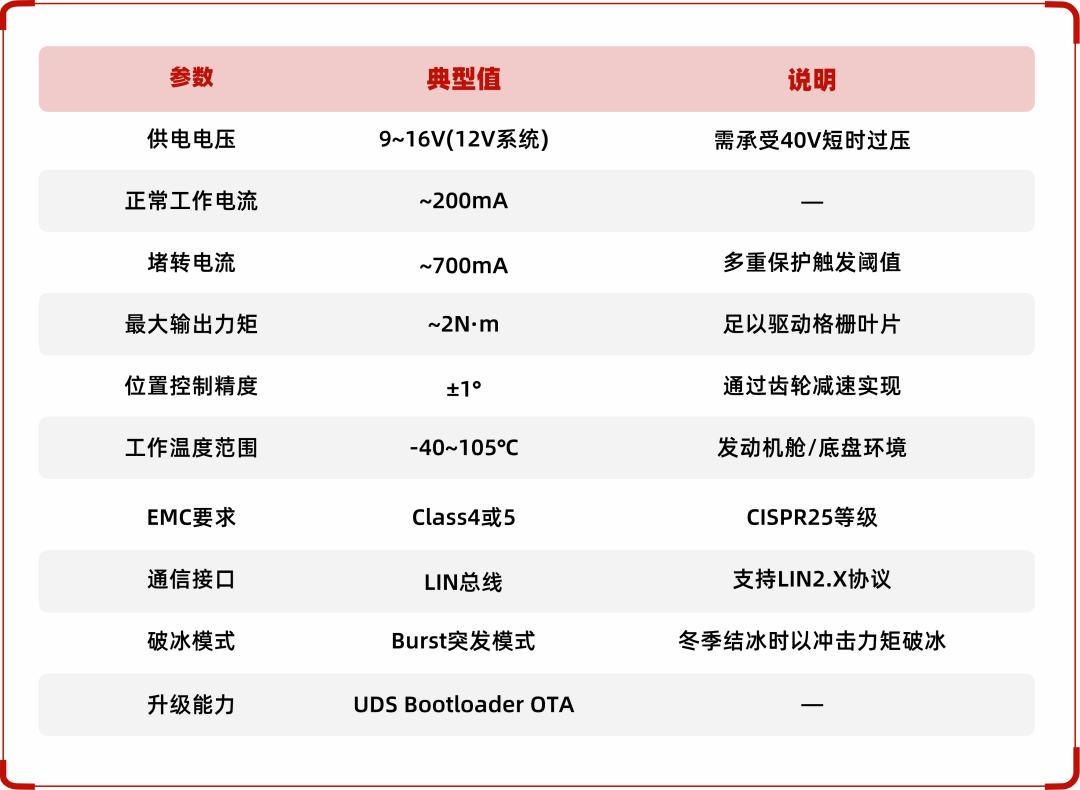

目前大部分AGS執行器采用BLDC電機搭配六步方波無感控制，但正加速向FOC方案升級。典型技術參數如下：

2.3 為何AGS需要無感FOC？

傳統的六步方波控制雖然實現簡單，但存在明顯的局限：

● 轉矩脈動大，導致格柵開合不平滑、噪音顯著

● 位置控制精度不足，難以滿足±1°的葉片定位要求

● 破冰模式下沖擊不柔和，可能損傷傳動機構

無感FOC憑借正弦波驅動帶來的低轉矩脈動、精確的電流控制和全速域平滑過渡能力，正逐步替代方波控制成為AGS的主流控制方式。

PART 03

FOC基本原理：從交流到直流的魔法

3.1 為什么需要FOC？

三相無刷直流電機（BLDC）和永磁同步電機（PMSM）的定子產生旋轉磁場，轉子隨之轉動。問題在于：定子磁場的方向由三相電流決定，而電流的分配需要知道轉子當前的位置——一個典型的“先有雞還是先有蛋”的困境。

FOC（矢量控制）的核心思想是將交流電機“偽裝”成直流電機來控制：通過坐標變換，將三相交流電流分解為兩個獨立的直流分量，分別控制磁通和轉矩，從而實現類似直流電機的線性、快速響應。

3.2 坐標變換：Clark變換與Park變換

FOC的控制流程圍繞兩次關鍵的坐標變換展開。

Clark變換：將三相靜止坐標系（a、b、c軸）的電流信號轉換為兩相靜止坐標系（α、β軸）的信號，降維處理的同時保留了全部電流信息。

數學表達式：

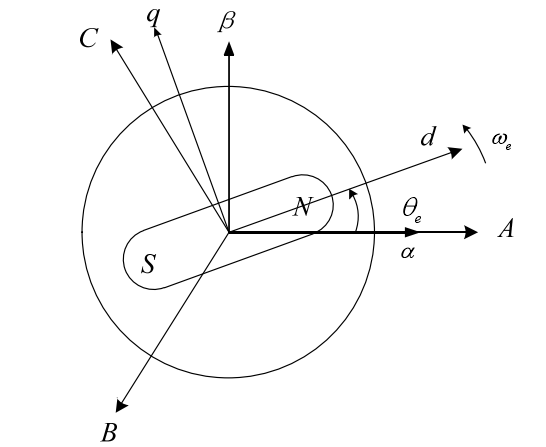

Park變換：進一步將α、β軸上的交流信號變換到隨轉子旋轉的dq坐標系中，得到兩個直流量：

● d軸電流Id（勵磁分量）：控制轉子磁場強弱

● q軸電流Iq（轉矩分量）：控制電機輸出轉矩

數學表達式：

至此，復雜的交流控制問題簡化為兩個直流量的獨立調節——這被稱為“矢量解耦”，是FOC的精髓所在。通?？刂撇呗粤領d=0，此時電機轉矩僅與Iq成正比，控制變得與直流電機一樣簡單直觀。

3.3 電流環與速度環：雙閉環PI控制

FOC采用經典的串級控制結構：內環為電流環，外環為速度環，先設計內環參數，再設計速度環參數。

● 速度環：將給定速度與實際反饋速度的誤差送入PI調節器，輸出q軸電流參考值Iq_ref。

● 電流環：分別處理d軸和q軸的電流誤差，通過PI調節器輸出d軸電壓Vd和q軸電壓Vq。

PI調節器的傳遞函數為：

其中Kp為比例增益（決定響應速度），Ki為積分增益（消除穩態誤差）。

電流環PI參數整定公式：

Kp = (L * ω_c)

Ki = Kp / Ti = Kp * (R / L) = R * ω_c

R：電阻 (Ω)， L：電感 (H) ， ω_c：電流環目標帶寬 (rad/s)，定義為閉環傳遞函數幅值衰減到 -3dB 時的頻率。

速度環一般按照帶寬5-20Hz范圍設計，并結合實際情況進行調試。

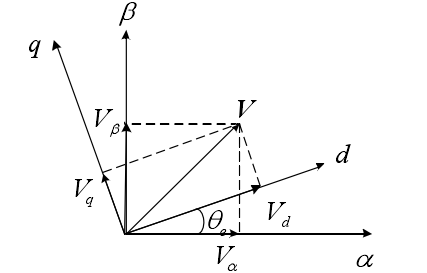

3.4 逆Park變換與SVPWM

經PI控制器計算得到的Vd、Vq電壓指令，需要通過逆Park變換回到αβ坐標系：

隨后交由空間矢量脈寬調制（SVPWM）生成六路PWM信號，驅動三相逆變器的六個功率開關管。SVPWM相比傳統正弦PWM具有更高的直流母線電壓利用率（約15%的提升）和更低的諧波含量，是FOC實現高性能控制的關鍵一環。

3.5 速度觀測器

FOC離不開轉子位置信息，但無感FOC恰恰要求“不裝傳感器”。這構成了一個根本性的矛盾：位置是控制的前提，但位置恰恰是缺失的信息。

解決思路是“觀測”而非“測量”——通過可測的電壓和電流，利用電機的數學模型反推出轉子位置和速度。這好比偵探破案：不直接看到兇手，但通過蛛絲馬跡（電氣量）就能推導出真相（轉子位置）。

目前主流的無感FOC位置估算方法可以歸納為兩大類：基于估算磁鏈的觀測器和基于估算反電勢的觀測器。兩者在物理本質、數學形式、低速性能和工程實現上存在顯著差異。

基于反電勢的觀測器：直接觀測電機旋轉時在定子繞組中感應的反電動勢（BEMF）

基于磁鏈的觀測器：直接觀測轉子磁鏈（或定子磁鏈）在 alphaeta 軸的分量。

兩者關鍵差異點：

● 反電勢觀測器：低速時反電勢幅值很小，與逆變器非線性、采樣噪聲、ADC量化誤差等處于同一量級，信噪比極差，觀測結果嚴重失真。因此純反電勢觀測器通常只能在額定轉速 5%~10% 以上穩定工作。

● 磁鏈觀測器：磁鏈幅值在理論上與轉速無關（磁鏈恒定）。低速時仍然有完整的磁鏈信號，可以實現在極低轉速（甚至零速）下的磁鏈觀測。

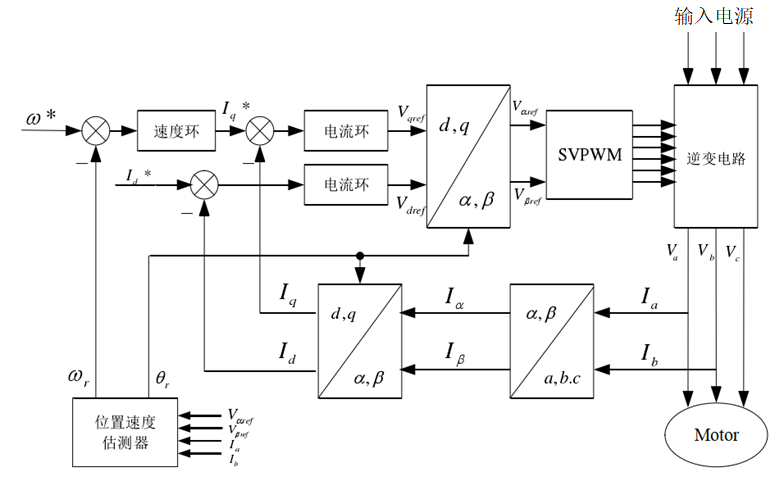

3.6 FOC完整控制框圖

PART 04

啟動策略：如何讓電機從靜止中“站起來”

無感FOC的啟動是一個經典難題。電機靜止時，反電動勢為零，觀測器無法提供任何位置信息——如何在這樣的“盲人”狀態下讓電機平穩起步？

傳統的“三段式”啟動策略是當前最成熟的工程方案：

第一階段：轉子預定位。給電機某兩相通電，施加一個固定方向的磁場，將轉子強行“拉”到一個已知的初始位置。

第二階段：I/F強拖（開環加速）。以給定的電壓/頻率曲線強行拖動電機旋轉，此時完全忽略觀測器的輸出（因?yàn)楣浪阒挡豢煽浚?。電機就像被“牽著走”，方向已知但控制器并不真正知道轉子確切在哪兒——這對于啟動來說已經足夠。

第三階段：閉環切換。當電機轉速達到足夠高、反電動勢信號強度足以支撐觀測器穩定工作時，將控制從“強拖角度”平滑過渡到“觀測器估算角度”。這是整個啟動過程中最微妙的環節——兩個坐標系之間的角度差必須平穩過渡，否則會引發轉矩突變甚至失步。

PART 05

泰矽微基于TCM332的AGS方案

根據AGS的應用情況，泰矽微適用于AGS的FOC方案采用單電阻采樣方式，針對大負載情況下啟動采用三段式啟動，結合磁鏈觀測器良好的低速性能，可以很好的滿足各種工況下的應用。

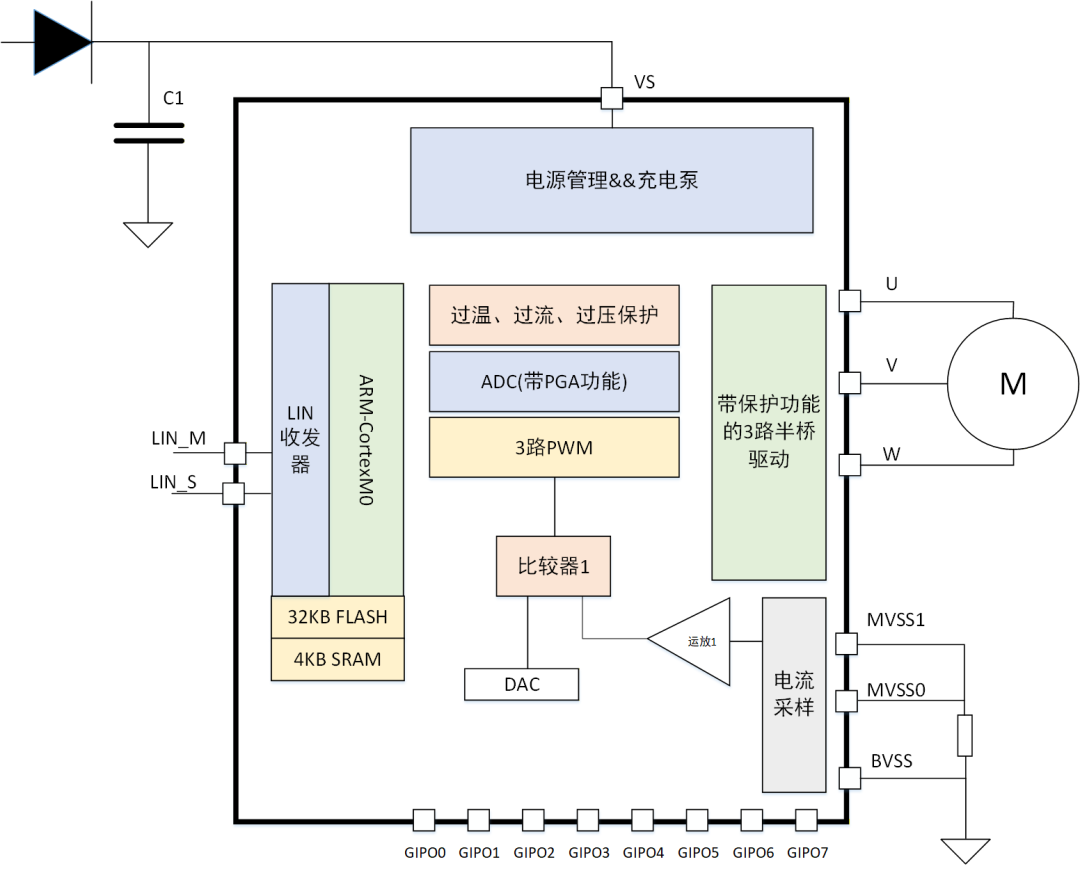

TCM332 AGS典型應用框圖如下：

TCM332方案優勢解析?

1

高度集成，簡化系統設計

?● 三合一集成方案?：?jiǎn)涡酒?a target="_blank">LDO、三相半橋驅動（峰值電流1.6A）與Arm Cortex-M0 MCU（48MHz主頻），減少外圍器件數量，PCB面積縮減40%，顯著降低BOM成本。

?● 車規級可靠性?：內置過溫、過流、欠壓保護，通過AEC-Q100 Grade1認證，結溫范圍-40°C~150°C。

2

雙?？刂疲`活適配需求

● ?方波與FOC雙模式支持：TCM332內置硬件數學加速引擎（支持Arctan/Divider/SQRT運算），可支持六步方波控制與磁場定向控制（FOC，高精度場景），滿足AGS系統不同工況需求。

● ?自適應死區控制?：硬件級防直通保護，結合電流斜率調節，有效抑制開關損耗，提升系統效率。

3

高精度位置控制，確?？煽啃?

?● 14位ADC+硬件同步采樣?：1MSPS高速采集相電流與母線電壓，配合12-bit PWM模塊，實現1°級轉子位置解析，確保AGS葉片開閉的重復定位精度

● 可靠的無傳感器位置控制算法，保證行程過程中的位置控制精度

● 帶有行程自學習功能，可自動識別AGS運動的最大范圍

● 支持三角波和Hershey Kiss調制模式展頻功能，便于優化EMI性能

● 支持LIN2.2、SAE J2602協議棧，通過德國IHR認證

4

開發便利性，加速量產?

● ?開發生態完善?：提供SDK、軟硬件參考設計及成熟方案支持。

?●國產化供應鏈?：QFN24封裝（5mm×5mm），關鍵IP自主可控，供貨周期較國際廠商縮短50%。

TCM332 AGS電機控制方案優勢：

● 支持六步換相和單電阻FOC算法

● 支持ADC和內部比較器換相檢測

● 高效的FOC算法，負載率小于60% @ 20KHz

● 支持FOC速度閉環啟動

● 支持霍爾/編碼器有感控制方式

● 內部自帶硬件過流/過壓/過溫檢測

● 支持軟件過流/過壓/過溫檢測

● 可靠的堵轉和缺相檢測

● 1.6A 峰值電流保證電機可靠啟動

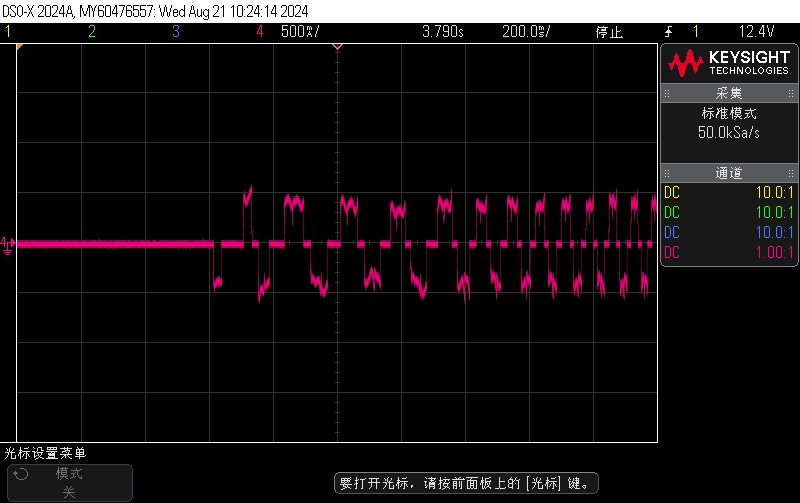

▲方波控制電流波形

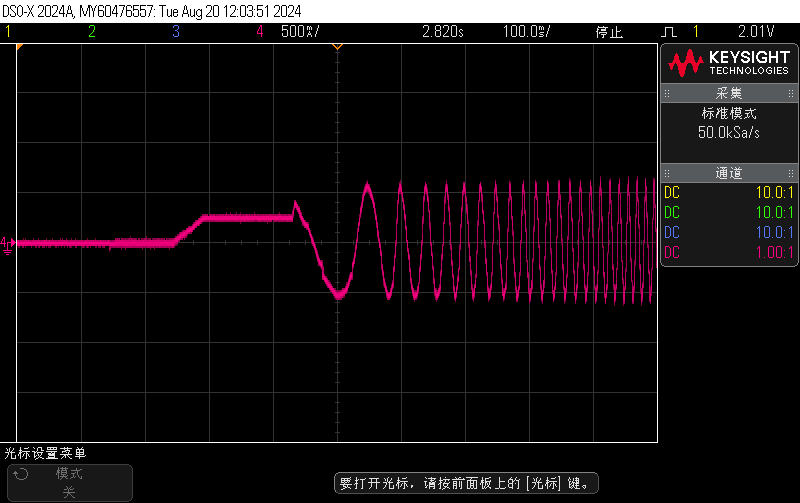

▲FOC控制電流波形

為了便于用戶快速進行方案評估，泰矽微提供基于TCM332的EVK開發板供用戶申請，并提供完整的SDK開發包以及配套的上位機程序。

PART 06

結語

TCM332芯片以高集成度、雙?？刂婆c車規級可靠性，為汽車AGS系統提供了“芯”動力。無論是成本敏感型項目還是高性能需求場景，TCM332都能以靈活的技術架構滿足多樣化需求，助力車企打造更智能、更高效的電動化解決方案。
