1、前言

電液位置伺服系統是液壓伺服系統中應用得最為廣泛的一種液壓系統。隨著現代工業自動化水平的不斷提高以及國內外液壓新技術的不斷出現，更多的新型液壓元件被應用到液壓技術中，使這一技術得到了不斷地完善和發展。特別是隨著磁性科學和傳感技術的新發展，國外于90年代中期研制出了帶磁致伸縮位移傳感器的電液伺服油缸(以下簡稱為帶傳感器的油缸)。本文就這種油缸進行簡要介紹。

帶傳感器的油缸有許多優點，它在飛機與船舶舵機控制系統中、精密沖床、振動實驗臺以及六自由度運動平臺等控制系統中已有應用。它一方面可用來提供動力，傳遞功率；另一方面還可以進行位移檢測，實現位置控制。此外，帶傳感器的油缸還可以應用于壓鑄機、注塑機、游樂廠的模擬游戲機、木材加工機械以及礦山機械、建筑機械、地下施工機械、造紙機械等要求對位移進行檢測、而環境條件又相對惡劣的場合。特別是，由于磁致伸縮傳感器是進行模塊化封裝的，防水性能好，對有位移檢測和位置控制要求的水下作業，與傳統的電液伺服油缸相比，帶傳感器的油缸有很大的優勢。

2、帶傳感器的電液伺服油缸

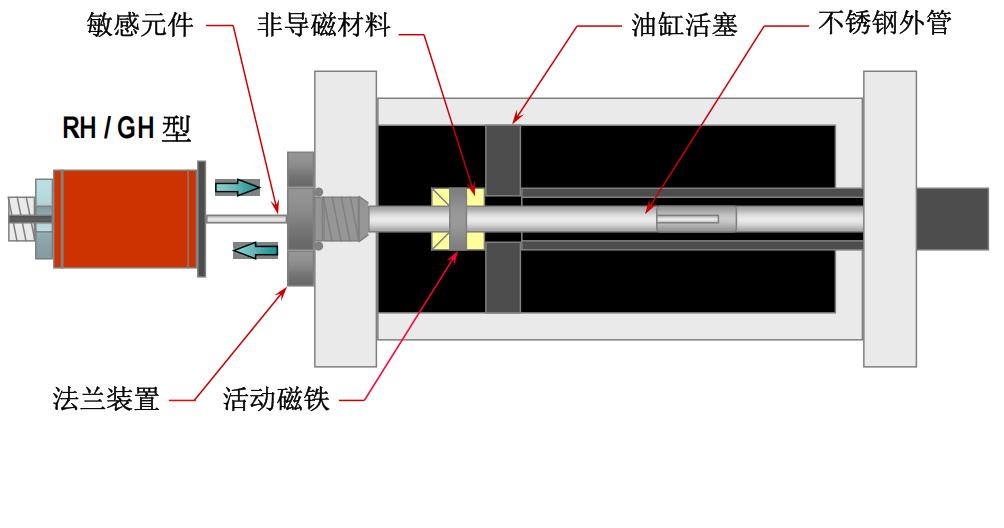

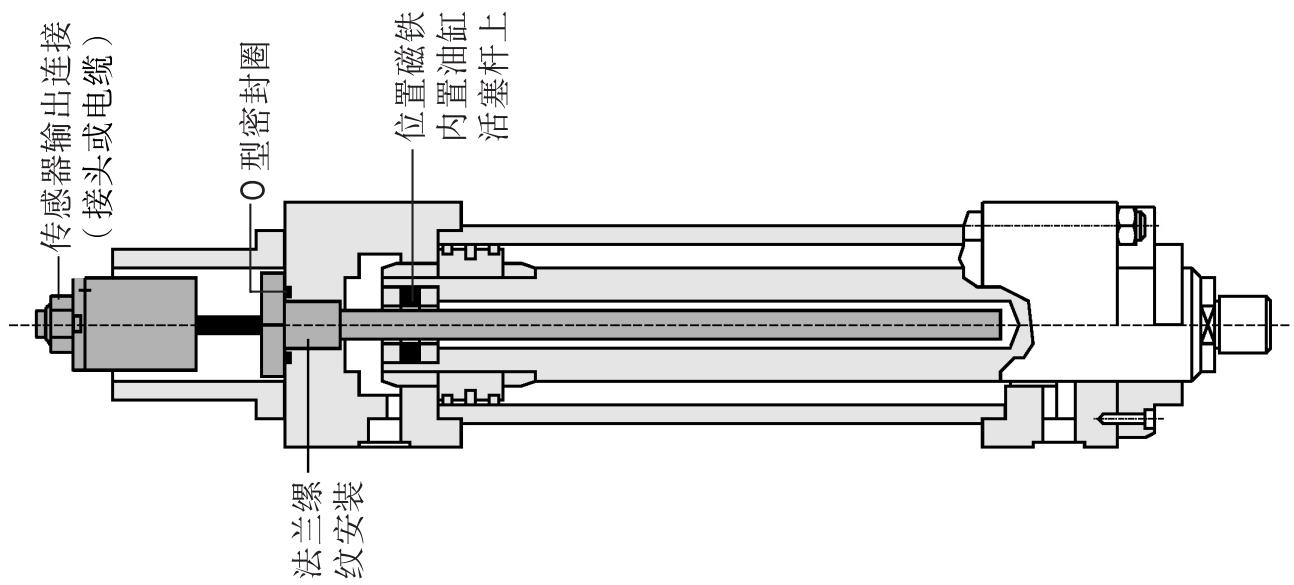

帶傳感器的電液伺服油缸結構如圖1所示。

從帶傳感器的電液伺服油缸的結構簡圖上可以看出，它在結構上與其它伺服油缸的區別在于：

(1)帶傳感器的電液伺服油缸的活塞桿是專用的。

(2)帶傳感器的電液伺服油缸的端蓋上配有磁致伸縮傳感器。

活塞桿作為液壓執行元件傳遞功率和力的同時，還起到了磁標記尺的作用。在活塞桿的表面上加工出一系列等距離的凹槽，為了防止泄漏，對凹槽還需進行工藝處理，最常用的方法是在凹槽處填充上非磁性材料。此外，為增強活塞桿表面的硬度，提高耐磨性和防腐性，還需在活塞桿的表面進行相應的工藝處理。這樣，傳感器和凹槽(磁標尺)就組成了一個完整的傳感器。

3、專用活塞桿

帶傳感器的電液伺服油缸的專用活塞桿如圖2所示。

在活塞桿的表面加工出一系列等距離凹槽，作為測量的基本單位和標尺。由磁致伸縮傳感器的工作原理可知，當活塞桿運動時，就會引起磁致伸縮傳感器中測量芯片的電阻發生交替變化，從而輸出交變測量信號，經過電路處理后，就可以產生計數脈沖，再根據固定的箕法關系，就可以得出活塞桿的位移。因此，對活塞桿上的凹槽的研究與加工是最為關鍵的。下面就對此進行詳細介紹。

在對活塞桿的研究過程中，凹槽的加工深度是一個至關重要的因素，加工太淺，信號輸出微弱，系統最終無法工作；加工過深，對活塞桿的強度造成很大影響，而且就磁致伸縮傳感器來說，并不是凹槽越深，系統的輸出信號就越好，而是有一個最佳的深度范圍。我們通過對大量試驗工件的輸出信號進行多次分析后，終于掌握了這一關鍵性數據。

對活塞桿的防腐、防泄漏處理也是帶傳感器的油缸研制過程中的一個重要內容。因?yàn)樵诨钊麠U上加工出環形槽后如果不對這些槽進行填充，將會造成很大泄漏，導致帶傳感器的油缸無法工作。填充方法有多種，如熱噴涂、電刷鍍、電鍍、化學鍍等，我們所采用的是熱噴涂處理工藝。對于熱噴涂，不同材料又有不同的要求，同時，結合磁致伸縮傳感器的特點，要求材料既能夠透磁又不能被磁化，這樣，噴涂材料一般所采用的是金屬類(銅、鎳等)和非金屬(陶瓷)兩類。由于銅、鎳的硬度較低，耐磨和抗腐蝕能力差，所以在噴涂完成，磨削加工后，最后還應該在活塞桿表面進行鍍鉻處理。至于陶瓷材料，由于其具有很高的硬度，耐磨性能良好，磨削后不需要進行其它的處理，但是由于陶瓷顆粒較大，再加上噴涂不均勻，故存在一定的孔隙，所以在磨之前必須在陶瓷表面刷一層防銹漆，并放在恒溫箱內保溫4～5小時，以便防銹漆能充分滲透到陶瓷孔隙里面。

4、試驗系統組成及試驗研究

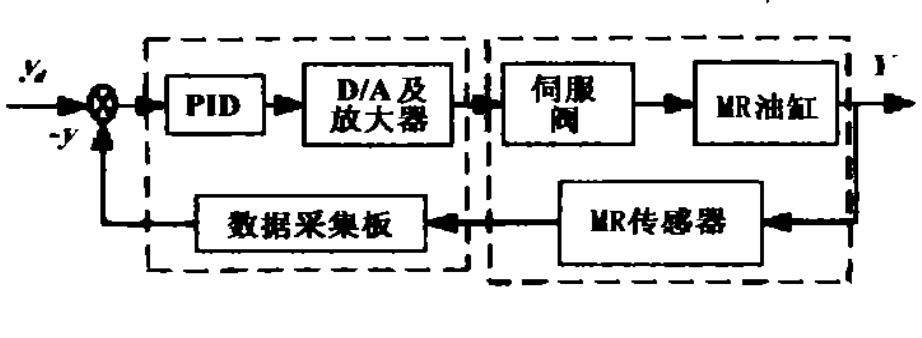

研究、設計與加工，我們制造出了帶傳感器的電液伺服油缸的樣品，并在此基礎上做了大量的實驗。實驗系統采用HT6070及PCL—833兩塊數據采集控制板等構成，控制手段采用簡單的PID控制。實驗系統原理如圖3所示。

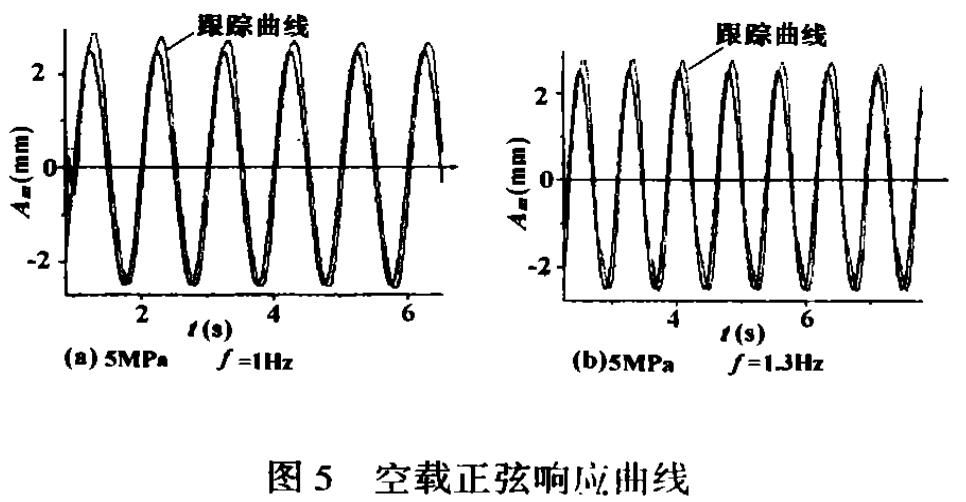

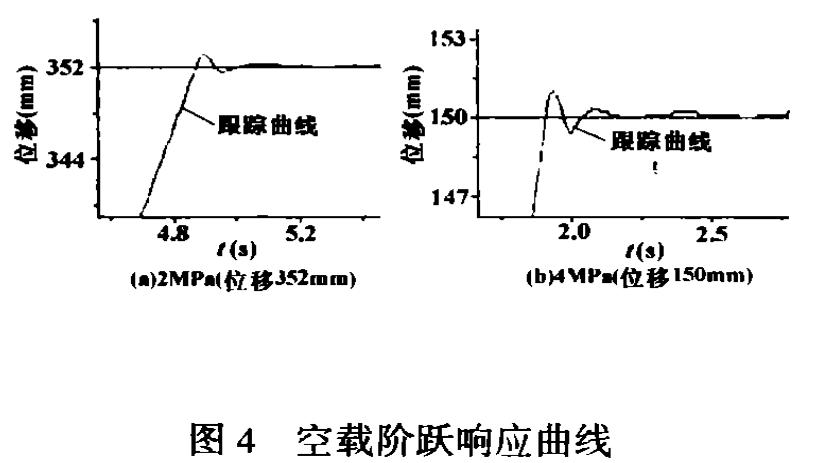

圖中，左邊虛線框?yàn)橛?jì)算機控制系統，右邊虛線框?yàn)閹鞲衅鞯挠透紫到y(tǒng)。其工作原理如下(以階躍為例):初始化程序后，從鍵盤輸人期望位移量，計算機控制系統的PID控制算法后，D/A輸出控制電壓，經放大器放大后驅動伺服閥動作，活塞桿向期望位置運動，同時磁致伸縮傳感器不斷測量活塞桿的位移量(由于磁致伸縮傳感器具有直接數字信號輸出的特點，故無需A/D電路),經數據采集板反饋位移信號Y到計算機與給定信號Y0進行比較。如果Y小于Y0則活塞桿繼續向期望位置運動。當活塞桿到達期望位置，并處于穩定狀態后，E0=0,PID控制算法輸出零偏電壓，把活塞桿鎖在給定位置，從而實現對活塞桿位置的控制。實驗結果如圖4、5所示。

圖中曲線，一條為給定信號線，一條為采樣跟蹤線。從測量的真實數據看，穩態誤差可達0.1MM,而這正是磁致伸縮傳感器的測量精度。當活塞桿反向運動時，測量結果在誤差范圍內可以重復。

5、結論

通過研究、設計及實驗證明，傳感器油缸的研制是成功的，并且在研制過程中基本上掌握了各工藝過程中的全部數據，設計出了整套的圖紙，通過進一步的研究和產品化工作，可形成傳感器油缸系列產品，填補國內空白。
