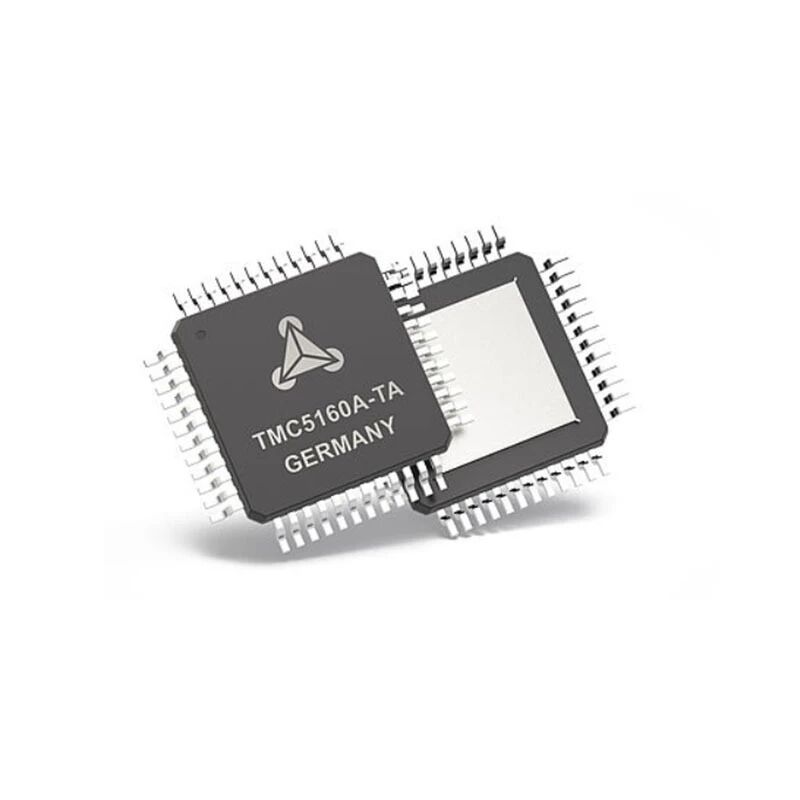

TMC5160A：步進電機驅動芯片高壓驅控一體芯片
8-60V寬壓 20A大電流

在工業自動化設備設計中，工程師常面臨一個矛盾：要帶得動大電機，往往就得忍受高頻噪聲；要極致靜音，驅動能力又可能受限。但TMC5160A的出現，為這個難題提供了一個很不錯的平衡點。

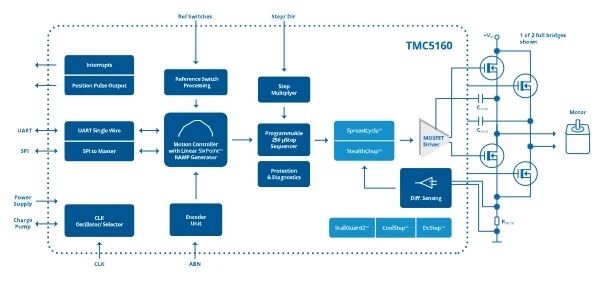

作為Trinamic（現屬ADI）旗下的高壓步進電機驅控一體芯片，TMC5160A專為工作電壓8-60V DC、線圈電流可達20A的應用場景設計，在保持驅動“肌肉”的同時，還搭載了讓電機“安靜下來”的技術。

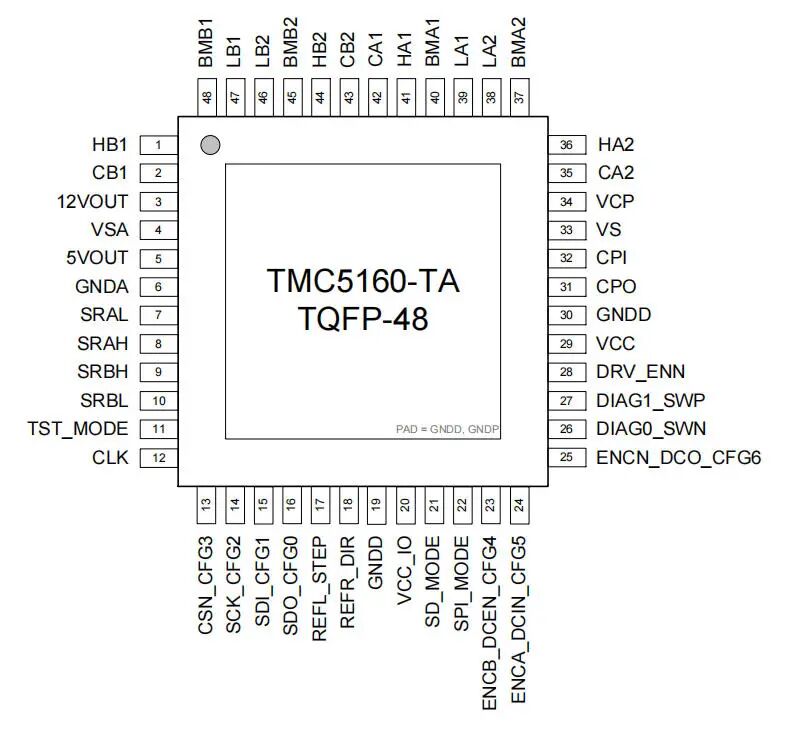

01核心參數一覽

02靜音驅動的兩大幫手

TMC5160A從兩個維度來優化電機的運行狀態：

StealthChop2在實際測試中，讓電機在低速和靜止?fàn)顟B(tài)下幾乎消除了電流噪聲——不是主觀感覺，而是聲級計和振動傳感器能確認的變化。它采用電壓式PWM調制，并配合自動調優算法，在首次運行時持續適配電機特性。

以3D打印機為例：在低速打印外墻或細節時，TMC5160A可將電流諧波控制在較低水平，減少振鈴與波紋，使打印面更平滑。

當應用需要快速移動時，SpreadCycle進入工作狀態。它通過逐個周期的電流調節，在中高速段維持轉矩輸出，同時抑制中頻共振——這對包裝機、紡織機械等需頻繁加減速的場景尤為適用。

使用建議：兩種模式可搭配使用——中低速交給StealthChop2保持安靜，中高速切換SpreadCycle保障轉矩。切換速度點可在寄存器中靈活設定，具體閾值取決于電機參數和工作電壓，需通過讀取TSTEP寄存器來確定。

03讓電流跟著負載走

TMC5160A的另一項特點是實時負載感知，無需外部傳感器即可判斷電機當前的負載情況：

StallGuard2將負載量化為數值，可用于堵轉檢測、無傳感器回零等應用。在適合的速度區間容易發現力矩余量，避免因過載失步。

CoolStep基于負載動態調節電流。根據官方數據，該功能最高可降低75%的能耗，在變負載或高占空比應用中，能顯著減少電機發熱，提升系統能效。

這兩個功能在紡織、縫紉、傳送等啟停頻繁的設備中頗為實用，減少發熱與振動的同時，也降低了系統能耗。

04運動控制：SixPoint斜坡發生器

TMC5160A內置的SixPoint斜坡發生器，本質上是一個集成運動控制器。用戶只需發送目標位置，芯片自動計算加速、勻速、減速及停止各段運動參數，并支持兩段加速度與兩段減速度獨立編程——可更充分地利用電機的力矩曲線，實現平穩的快速到位。

醫用的移液工作站就是一個典型場景：吸液臂精確移至多孔板，柔和接觸液面，再平穩移向目標位置——SixPoint斜坡算法兼顧了速度與精度。

模式選擇：

Position Mode (模式0)：按設定的加速度、速度、減速度及目標位置完成定位。

Velocity Mode (模式1/2)：以恒定速度持續運行，適用于傳送帶等需恒速轉動的場景。

Hold Mode (模式3)：保持當前速度，便于外部干預或暫停。

總結

TMC5160A在8V到60V、外擴MOSFET至20A這一檔位上，它將靜音驅動、負載自適應節能、集成運動規劃、可靠保護幾個維度的能力做了扎實的整合。
