三節鋰電池（通常指3S鋰離子或鋰聚合物電池，標稱電壓11.1V，充滿電壓12.6V）在充放電過程中必須配備?充放電保護電路?，以防止過充、過放、過流、短路等風險，保障安全與壽命。

?核心保護功能?：充電保護和放電保護

?過充保護?：當任意一節電池電壓達到?4.25V或4.28V?（視芯片設定），切斷充電回路。

?過放保護?：當任意一節電池電壓降至?2.7V或2.8V?，切斷放電回路。

?過流/短路保護?：通過檢測采樣電阻壓降，觸發MOS管關斷，響應時間從微秒級到毫秒級不等。

?溫度保護?：PW7127芯片集成NTC檢測，防止高溫/低溫異常。PW7126不帶NTC

?

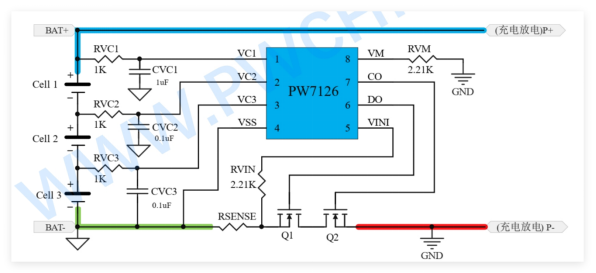

典型電路結構?

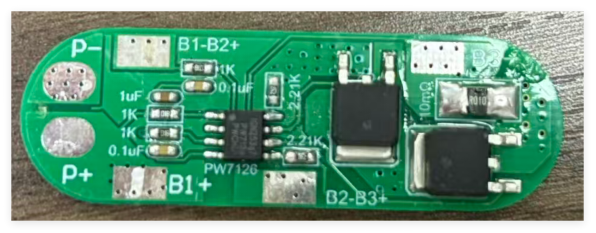

?保護芯片?（如PW7126）作為“大腦”，實時監測各節電壓、電流。

?MOSFET管?（如Q1、Q2）作為“肌肉”，由芯片控制導通/關斷，切斷充放電回路。

?采樣電阻?：用于檢測電流（I = V/R）。

?外接電容?（CCT/CDT）：設置保護延遲時間，避免誤觸發。

注： Q1 和 Q2 選型參考： PW4406A (SOP8 封裝)， PW20N03 / PW50N03 (TO252封裝)。 Q1 和 Q2 并聯多個 MOS 可以增大過電流值。

PW7127芯片集成NTC檢測，PW7126不帶NTC。

充電電路：

充電功能：將輸入電壓 升或降壓方式，輸出充電，搭配鋰電池充電管理控制

三節串聯鋰電池充電芯片IC

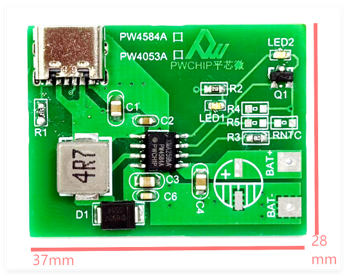

1：輸入5V1A-2A， 升壓型，PW4053A-N，帶輸入6V就過壓保護關閉充電功能，單燈和雙LED燈可選

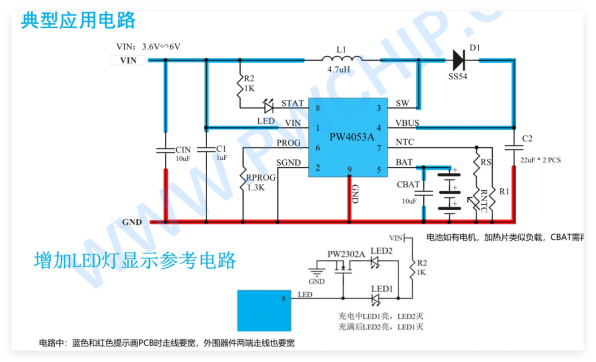

2：1：輸入5V1A-3A， 升壓型，PW4053A，帶輸入6V就過壓保護關閉充電功能，單燈和雙LED燈可選

PW4053A-N是小電流版本，PW4053A是大版本

2，輸入15V-24V，PW4243降壓型

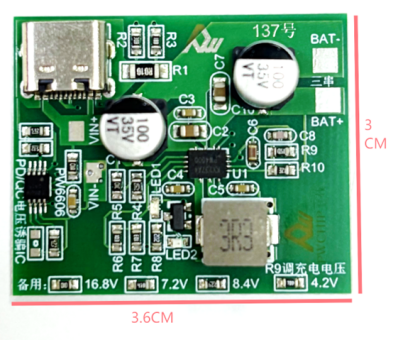

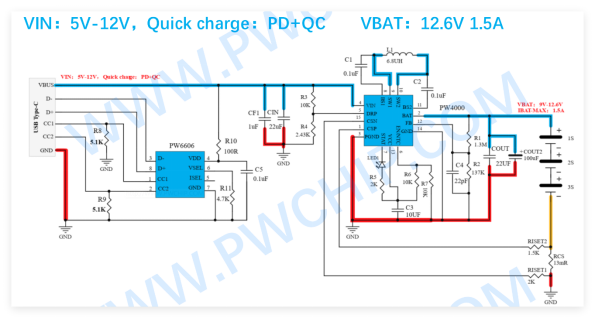

3，輸入5V，9V，12V，20V，升降壓型，20W充電功率，PW4000充電芯片，可做USB快充
