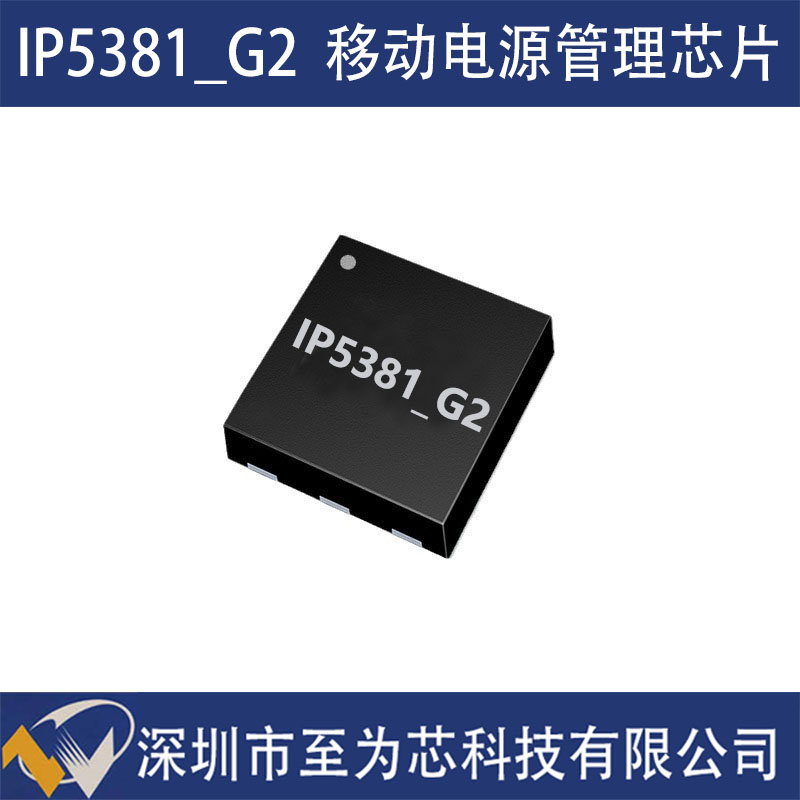

IP5381_G2 是一款專為新國標移動電源，充電寶方案設計的三路C口雙向快充移動電源管理SOC芯片，集成SCP/PD3.2/UFCS等全快充協議，支持1 - 6節串聯電池，輸入輸出功率最大可達140W。通過新國標合規認證，智能檢測、調節，實時記錄和讀取電池電壓、溫度、時間、異常信息。支持USB2.0 Full Speed通信上報和下發數據。提供USB-C×2輸入輸出、USB-C/A×1輸入輸出、USB-C/A×1輸出等多種接口組合。任意單口均可實現快充。采用QFN52封裝，集成DCDC驅動和路徑管驅動，有效減小整體方案的尺寸，降低BOM成本。

一、多協議覆蓋，提升設備兼容性
對于移動電源而言，協議兼容性直接影響用戶體驗的范圍。IP5381_G2 集成了 SCP、PD3.2、UFCS 等主流快充協議，輸入端支持 PD3.2/UFCS/FCP/AFC/SCP，輸出端支持 QC2.0/QC3.0/QC3+，同時兼容 BC1.2、蘋果和三星的私有快充協議。

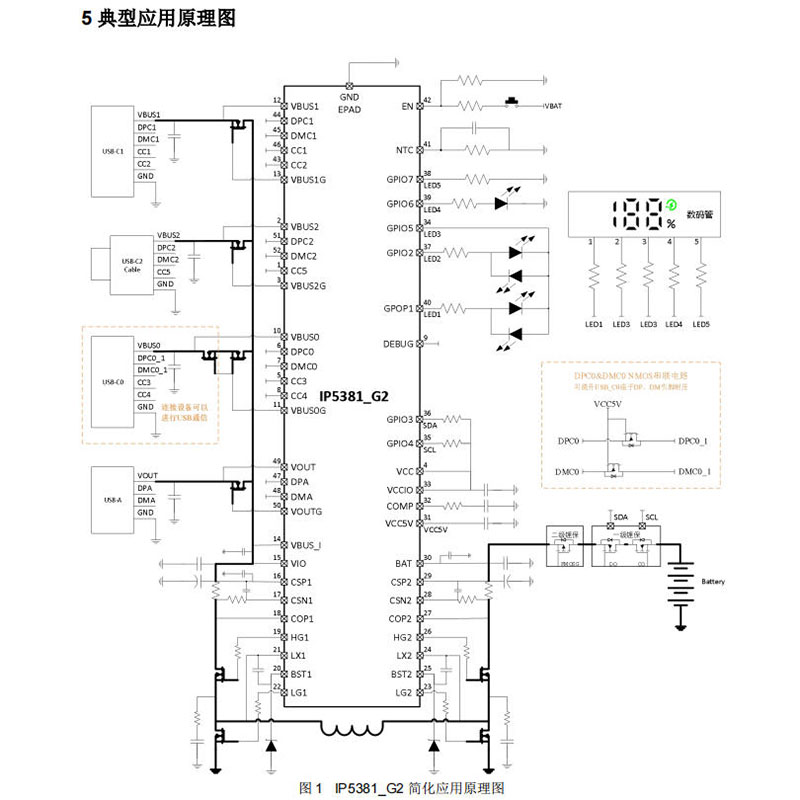

此外，IP5381_G2 提供了三個 USB-C 接口（VBUS0/VBUS1/VBUS2）和一個 USB-A 接口（VOUT），每個接口均可獨立實現快充輸入或輸出，并集成了 USB-C DRP 協議，實現了多接口快充的靈活使用。無論是給手機、平板還是筆記本供電，用戶無需特意選擇接口，即可獲得較快的充電速度。

二、140W 功率支持，適應多串電池配置
在功率表現上，IP5381_G2 最高支持 140W 輸入/輸出功率，可驅動 1 至 6 節串聯電池組，電池充滿電壓可在 4V 至 26.4V 之間以 10mV 為步進進行精細調節。無論是單節鋰電的小型充電寶，還是多串電池的大容量儲能電源，一顆 IP5381_G2 即可應對。

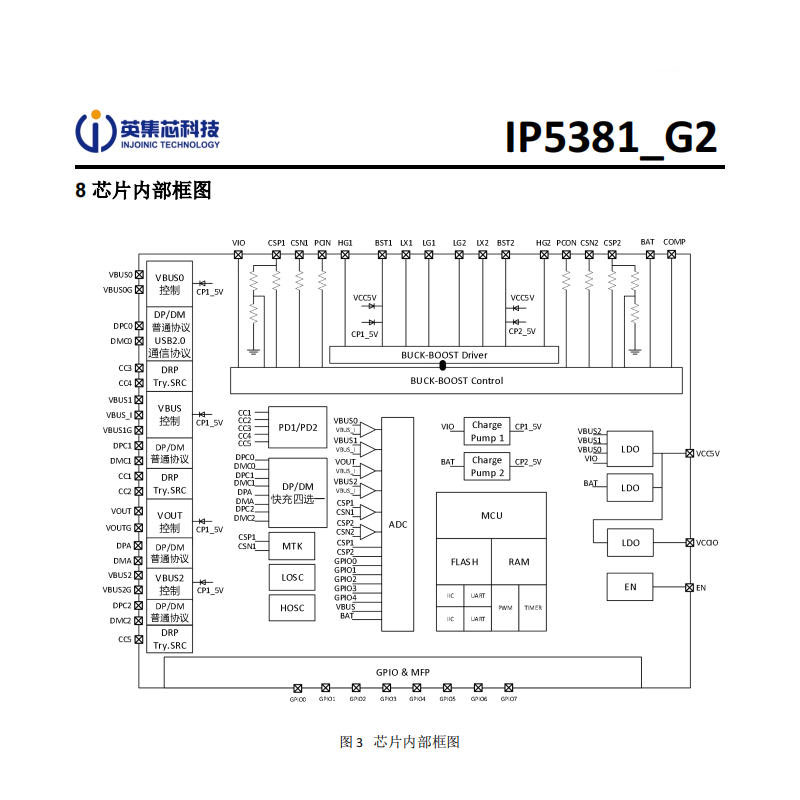

芯片內部集成了 1 路雙向升降壓 PWM 控制驅動和 4 路路徑 NMOS 控制驅動，配合同步升降壓開關系統，在 20V/5A 滿載 100W 放電場景下，DCDC 轉換效率可達 94% 以上，升降壓模式下可超過 96%。較高的效率有助于降低發熱、延長續航并減少散熱設計空間，對于追求輕薄便攜的移動電源具有一定優勢。

三、內置 MCU，實現智能管理
IP5381_G2 搭載了一顆 32 位 MCU，配備 6K RAM 和 128K FLASH，最多支持 17 路 GPIO 和 5 路 ADC 功能，還提供兩路獨立 I2C 接口（主從可配置）。該 MCU 使芯片具備多種智能管理能力：
智能檢測：實時記錄電池電壓、溫度、時間及異常信息，并通過 USB2.0 Full Speed 通信進行數據上報和下發，為產品的智能化管理提供基礎。
智能調節：電池充電限制電壓可隨時間自動下降，提供 50mV/100mV/150mV/200mV 多檔可選，有助于延長電池循環壽命；同時支持電池欠壓/過壓禁用功能，提升使用安全性。
智能識別：自動檢測手機的插入與拔出，識別負載大小，輕載時自動進入待機模式，降低功耗。

四、集成 PD3.2 協議，適應未來快充生態
IP5381_G2 對 PD3.2 協議的支持較為完整，集成了兩路獨立的 PD3.2 輸入輸出協議，內置對 E-Marker 線纜的 VCONN 供電和識別功能，同時集成了物理層協議（PHY），支持 BMC 編碼、硬件 CRC 校驗和 Hard Reset?；?IP5381_G2 設計的產品可以支持 PD3.2 規范，能夠較好地適應未來數年的快充生態發展。

五、電量監測精準，顯示方式多樣
電量顯示是用戶直觀體驗的一部分。IP5381_G2 內置 14 位高精度 ADC 和庫侖電量計，能夠測量電池電壓和電流，結合內置電量算法獲取剩余電量，并支持定制電池電量曲線。
在顯示方式上，芯片支持 1 燈、2 燈、4 燈 LED 電量顯示，以及多達 188 種數碼管電量顯示方案，電池容量也可靈活配置。無論是追求簡潔設計的高端充電寶，還是需要豐富信息展示的儲能產品，均可找到適合的顯示方案。

六、高度集成，簡化 BOM 設計
IP5381_G2 的一項工程價值在于其高度集成帶來的 BOM 簡化。DCDC 驅動、路徑管驅動、MCU、協議棧、電量計、ADC 等功能集成于一顆 SoC 中，所需外圍器件數量減少，有助于降低物料成本，并使 PCB 布局更為緊湊，有利于縮小產品整體尺寸——這對于移動電源內部空間利用具有實際意義。

七、多重安全保護與低功耗設計
IP5381_G2 提供了多方面的保護機制：輸入過壓/欠壓保護、輸出過流/過壓/短路保護、電池過充/過放保護、芯片過溫保護、電池 NTC 溫度保護，以及 ESD 4kV、輸入耐壓 35V 的硬件級防護。
在功耗方面，待機電流典型值為 50μA，超低功耗模式下可低至 10μA，長時間不使用時的電量損耗較小。

八、適用場景廣泛
憑借其綜合性能，IP5381_G2 可應用于移動電源、便攜式儲能電源、手機、平板等便攜設備，以及電動工具等需要電源管理的產品。
總體而言，英集芯 IP5381_G2 具備多協議支持、140W 功率輸出、內置 MCU 智能管理、PD3.2 協議集成和 BOM 簡化等特點，可為新國標移動電源及更廣泛的便攜儲能產品提供芯片級解決方案。在快充標準不斷演進、市場對成本和體積提出更高要求的背景下，IP5381_G2 是一款值得關注的電源管理芯片。
