項目背景

隨著城市化進程加快，市政照明設施數量激增，傳統路燈管理方式存在控制分散、能耗高、故障排查難、安全隱患多等問題。為提升城市照明智能化水平，實現精細化管理與節能降耗，某市啟動了智慧化路燈改造項目，基于物聯網技術構建統一的“云-管-端”管控體系。

建設目標

?實現全市路燈遠程集中控制與狀態可視化管理

?建立基于策略的自動化節能調度機制，降低照明能耗

?實時監測配電柜及線路安全狀態，預防漏電、水浸、非法開箱等風險

?自動巡檢路燈故障并告警，提升維護效率與設施安全性

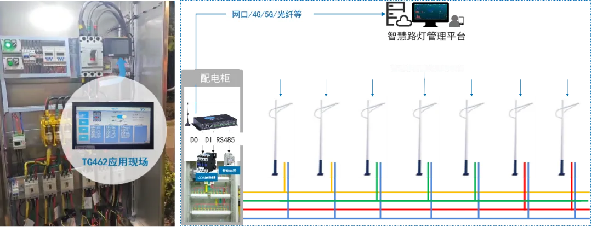

系統架構：云 - 管-端一體化管控體系

1. 云端(云平臺)

智慧照明數字管理云平臺，作為系統大腦，統一匯聚所有設備運行數據、能耗數據、告警信息，提供遠程控制、遠程可視化監控、策略配置、數據分析、工單管理、權限管理功能，支持 Web 端、移動端多終端訪問，實現全域路燈一張圖集中監管。

2. 管層(集中管控)

以計訊物聯 TG462 集中控制器為配電柜核心中樞，承接云平臺指令、下發控制信號，采集配電柜全量運行參數，實現回路級集中控制、邊緣節能策略本地運行、異常狀態實時上報，保障斷網離線仍可自主穩定運行。

3. 端層(末端感知)

路燈終端搭載4G Cat.1 單燈控制器，直連云平臺，完成單燈開關、無級調光、燈具狀態感知，適配戶外高溫、潮濕、日曬惡劣工況，實現每盞路燈獨立精細化管控。

核心設備

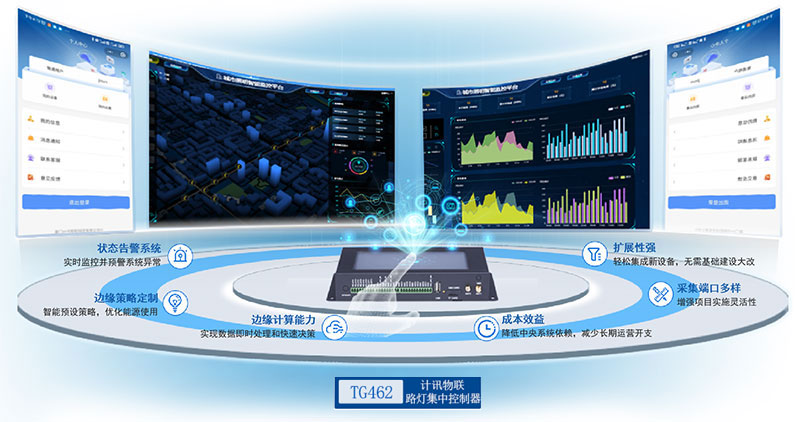

1. TG462 配電柜集中控制器

?部署于市政路燈配電柜內，作為現場管控核心終端，搭載 ARM 處理器與Linux嵌入式系統，自帶人機交互觸屏，集成多重監測與控制能力：

?實現路燈回路遠程批量開關、時序策略管控;

?實時采集電壓、電流、功率、電能等配電柜電參數;

?內置通信協議適配，聯動單燈設備，本地邊緣計算執行節能策略，離線自主運行不中斷照明。

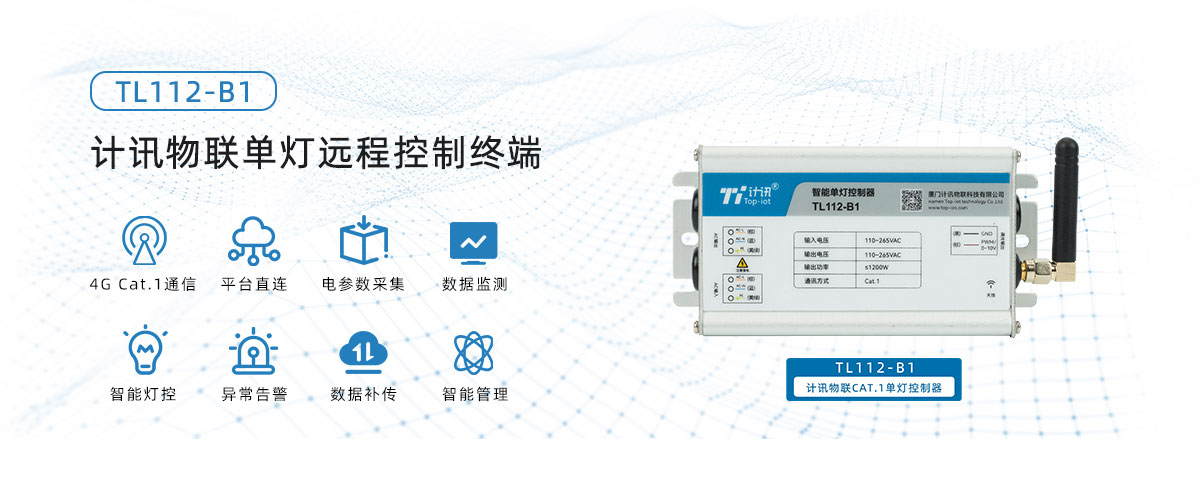

1. 4G Cat.1 單燈控制器

?每盞路燈獨立安裝，依托 4G Cat.1 廣域物聯網通信，無需額外中繼組網，信號穩定、低時延、抗干擾強：

?單燈獨立遠程開關、亮度無級調節;

?結合時段、車流量、光照環境執行分時調光、深夜降功率、按需照明節能策略;

?實時反饋燈具工作狀態，自動識別燈具熄滅、線路故障，精準定位故障點位。

核心功能實現

?遠程集中控制與精細調光

?通過云平臺可對任意回路或單盞路燈進行遠程開關、定時開關、分組控制。

?支持0–10V / PWM 調光，按需調節亮度(如深夜自動降至30%)，避免過度照明。

?基于策略的自動化節能管理

?平臺內置策略引擎，可設定時段策略(如半夜燈、隔盞亮)、節假日策略、光照度聯動策略(結合光照傳感器)。

?實現“人來全亮、人走半亮”或根據車流量自動調節，綜合節能率達40%~60%。

?配電柜全方位安全監測

?實時監測電壓、電流、功率、功率因數、漏電流等電參數。

?接入水浸傳感器、門磁開關，監測配電柜內是否進水、是否被非法開箱。

?異常時平臺即時彈窗告警，并推送至運維人員手機。

?路燈故障自動巡檢與告警

?系統每日自動執行燈具巡檢(通過檢測電流、功率、通信狀態判斷燈具是否正常)。

?支持燈泡損壞、電容下降、線路斷路/短路、通信離線等故障自動識別。

?告警信息含故障位置(地圖標注)、故障類型、發生時間，并生成運維工單。
