1 產品概述

1.1 應用范圍

DJZ1226 分流器一體化直流智能電能表，主要用于直流充電樁等直流系統中，具有測量精度高、抗干擾能力強、使用壽命長、體積小巧、安裝簡便等特點，能實現正反向直流電能精準計量，檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

1.2 執行標準

GB/T 33708-2017、 DL/T 645-2007和 JJG842-2017《直流電能表檢定規程》等技術規范

2 安裝前準備

2.1 安全要求

1)安裝前必須切斷所有電源，嚴禁帶電作業，防止觸電風險。

2)準備工具：電工鉗、螺絲刀、接線端子、剝線鉗等。

3)安裝人員應熟悉本說明書及產品技術參數。

4)安裝時要注意檢修方便，有足夠的空間放置有關的線、端子排、短接板和其他必要的設備。

2.2 安裝環境

1)安裝位置應干燥、通風、便于檢修與觀察。

2)避免陽光直射、雨水浸泡、粉塵及腐蝕性氣體環境。

3)確保便于后期維護、接線與顯示查看。

3端子定義與標準接線

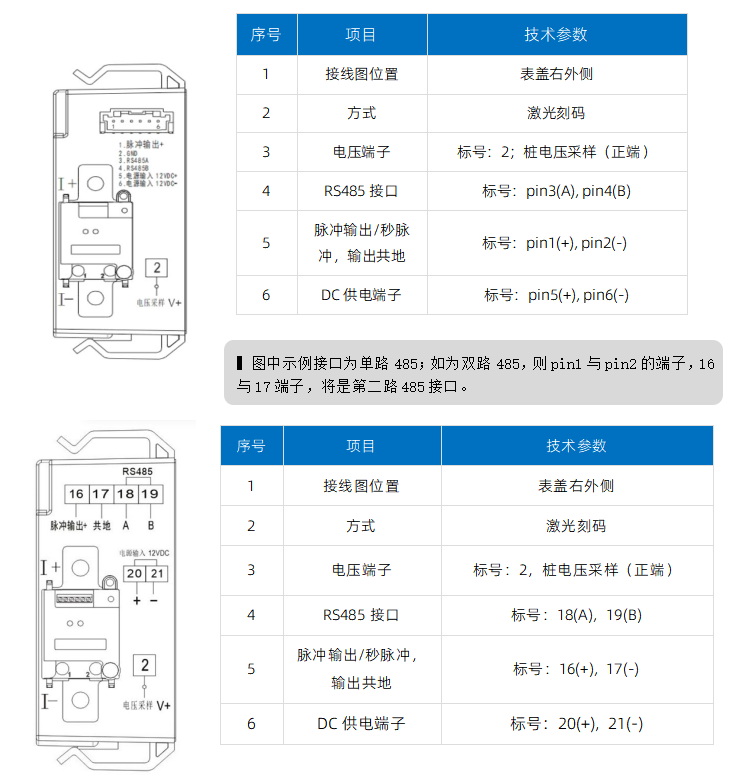

3.1 端子定義

3.2 銘牌解讀

以J5003-AQS直流智能電能表為例，具體以實際為準。

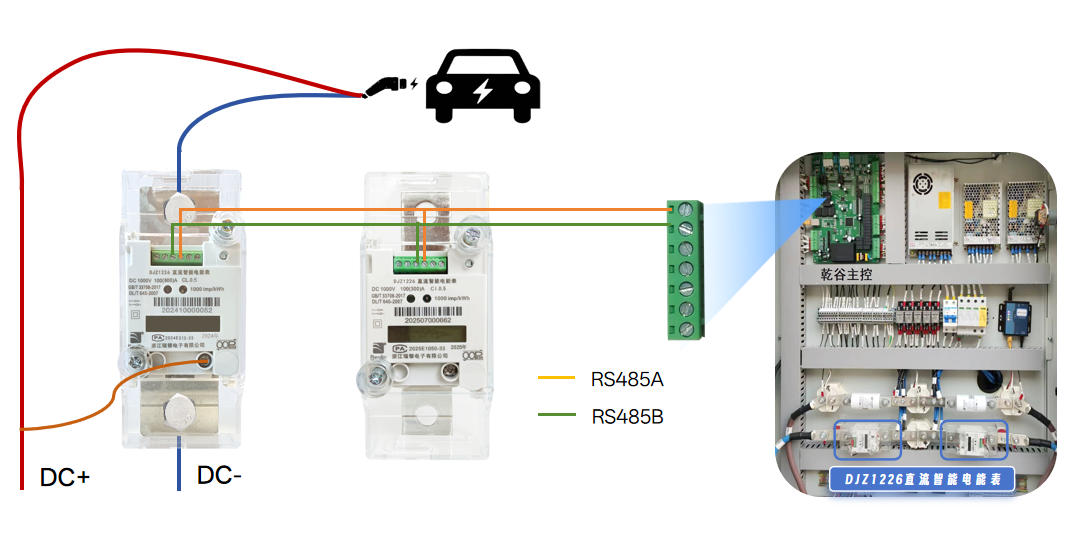

3.3典型接線說明

1)電壓采樣線：電表電壓采樣端子，接入充電樁直流母線。

2)RS485 通訊線：A、B 對應接入控制系統，嚴禁接反。

多電表接同一個RS485接口，可將電表A線與A線，B線與B線并聯，再將A、B線分別接入RS485接口。

3)輔助電源：10~30VDC 供電。

4)主功率回路：DC+、DC- 接入充電樁功率回路，嚴格遵循電流方向要求。

4電表安裝規范

4.1 殼體與電子鉛封

1)電表標配透明罩殼（大部分具有電子鉛封功能），所以透明罩殼必須安裝到位并擰緊螺絲。

2)若安裝不規范，電表液晶將顯示 “D” 告警，需重新檢查安裝。以下圖為電子鉛封位置及液晶屏顯示“D” 告警。

4.2導線規格

1)弱電信號線（RS485、脈沖、輔助電源）：≥0.3mm2 軟銅線。

2)電壓采樣線：≥1mm2 軟銅線。

4.3 導線布線

接線端子導線較多時，必須將導線卡入表蓋導線槽內，規范布線，避免擠壓、纏繞、受力，亦可避免銅牌等溫度過高，融化導線皮層。

4.4安裝位置與電流方向（核心要求）

1)推薦安裝：優先安裝在 DC-（直流負極）回路，銅排電流方向與電表標注一致。

2)可選安裝：現場條件受限時可安裝在 DC+（直流正極）回路。

3)強制要求：無論安裝在 DC+ 或 DC-，電表接線端子必須朝向槍線（負載）方向。

4.5端子緊固要求

1)電表上下主回路端子：必須采用螺栓 + 螺母緊固，禁止在銅排攻絲后用平頭螺絲固定，防止松動、發熱、燒表。

2)弱電端子：使用 2mm/2.4mm 一字螺絲刀，力矩 0.1~0.2N·m，導線輕拉不脫出即可。

3)電壓采樣端子：使用 M6 十字螺絲刀，力矩 0.5~0.7N·m，導線輕拉不脫出即可。

5 通訊與設置

5.1 通信接口

電表配置有一個或2個RS485通信接口。通過RS485接口，可完成參數設置和抄讀數據。兼容DL/T 645-2007、DL/T 698.45、Modbus-RTU協議，通訊時自動識別切換。

5.2 通信參數

?通訊地址、波特率、校驗位可通過上位機軟件連接RS485接口設置。

? 通訊地址：DL/T645-2007協議通訊地址默認為產品編碼（12位BCD碼），Modbus協議地址默認為FF。

?波特率：1200/2400/4800/9600/19200/38400/115200bps可設， 校驗位（可設）：奇/偶/無。

?注：默認出廠為38400bps，偶校驗。校驗位如另有要求，請以實際產品為準。

5.3 通信協議

附1：645協議變量數據標識編碼表（節選）

附2：645協議4位小數精度擴展協議

更多通訊協議說明，請聯系訂單負責人。

6 常見故障與排查

6.1 接入電源但不工作

可能原因：輔助電源電壓不符合DC10-30V要求，或者接線順序有誤。處理：用萬用表測量輔助電源端電壓；檢查電源接線是否正確接入電表。

6.2無法正常通訊

可能原因：電源錯誤、RS485A/B 接反、波特率 / 校驗位不匹配。處理：檢查電源；核對 A/B 接線；確認波特率 38400（默認）、偶校驗（默認）。

6.3電壓數值為0

可能原因：電表電壓采樣線未連接。處理：參考安裝示意圖，正確將電表電壓采樣線連接妥當。

6.4功率顯示負值

可能原因：電表安裝方向相反，導致與實際電流方向不一致。處理：按電表側面標注的電流方向重新安裝。

6.5液晶顯示 “D” 告警

原因：透明罩殼（電子鉛封）未安裝到位。處理：重新安裝罩殼并擰緊螺絲。

7其他說明

1)本電表為雙向計量直流電能表，支持正反向電能計量。

2)通訊默認參數：波特率 38400，偶校驗。

3)安裝、調試、維修必須由專業電氣人員執行。

4)產品出現異常請勿私自拆解，聯系供應商或廠家處理。

5)質量限制，以下問題不屬免費質保范圍：

?由于不正確的安裝、使用、存儲引起的損壞。

?超出產品規定的非正常操作和應用條件。

?由非本公司授權的機構或人修理了的儀表。

?超出免費質保年限。

8附則

本說明書圖片僅供參考，產品以實物為準。若有更新，不另行通知，以最新版本為準。浙江瑞銀電子有限公司 保留最終解釋權。
