EtherCAT協議轉換模塊助力汽車車門產線智能化升級

實現ABB IR機器人與倍福CXPLC高效通訊方案

在汽車智能制造體系中，車門零部件生產線是保障整車品質與裝配精度的核心環節，對多設備協同、高速通訊、穩定運行有著嚴苛要求。PROFINET轉EtherCAT協議轉換模塊，專為工業現場多協議互聯互通場景設計，可快速打通 ABB 機器人與倍福 PLC 的數據鏈路，為汽車車門產線智能化升級提供可靠的通訊支撐。

核心性能優勢

1. 兼容 PROFINET 從站接入，適配 ABB 機器人

WL?PN?ECATM 模塊以PROFINET 從站模式接入 ABB IRB 1260 機器人，支持125K/250K/500K三檔波特率自適應，可匹配不同節拍的產線需求。模塊采用 PROFINET 總線供電架構，大幅簡化現場配線，降低施工復雜度，保障機器人長期穩定運行。模塊支持最大128 字節雙向數據交互，為機器人與控制系統的指令、狀態傳輸提供充足帶寬。

2. EtherCAT 從站設計，高速對接倍福 PLC

模塊具備EtherCAT 從站通信能力，配備兩路 RJ45 以太網口，支持 100BASE?TX 全雙工傳輸與 MDI/MDIX 自適應，可無縫接入倍福 CX5130 PLC 構成的 EtherCAT 總線網絡。數據交換頻率可達數百次 / 秒，與倍福 PLC 實現毫秒級實時同步，通信延遲穩定控制在15ms 以內，確保控制指令零滯下發、設備狀態實時反饋，顯著提升產線協同效率。

3. 智能數據轉發，靈活適配產線換型

WL?PN?ECATM 采用雙向緩存轉發機制：從 EtherCAT 側讀取控制數據存入緩存，再同步轉發至 PROFINET 側；同時將機器人狀態數據回傳至 PLC 側，實現全雙工透明傳輸。模塊支持I/O 數據長度自定義配置，可根據不同車型、不同工序需求，靈活調整 PLC 與機器人的交互數據結構，支持產線快速換型與柔性生產。

二、在汽車車門零部件產線的落地應用

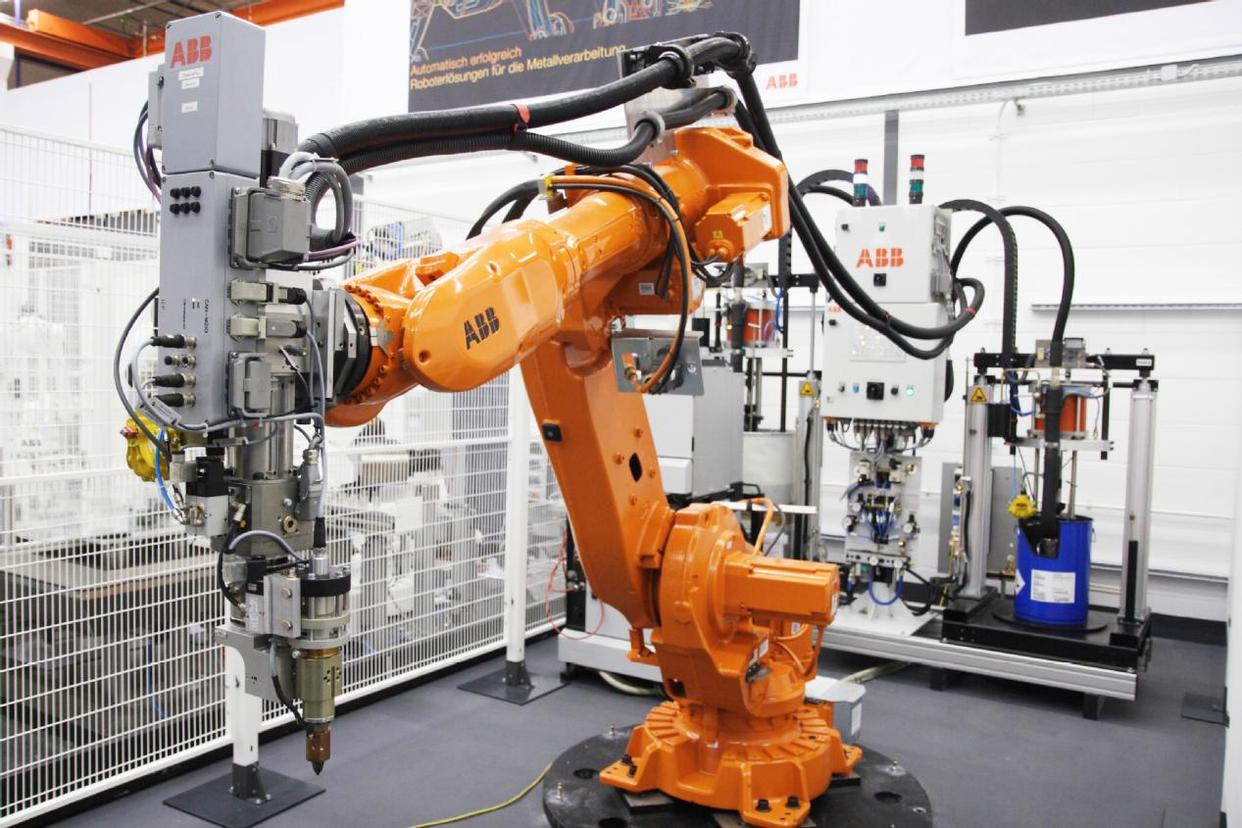

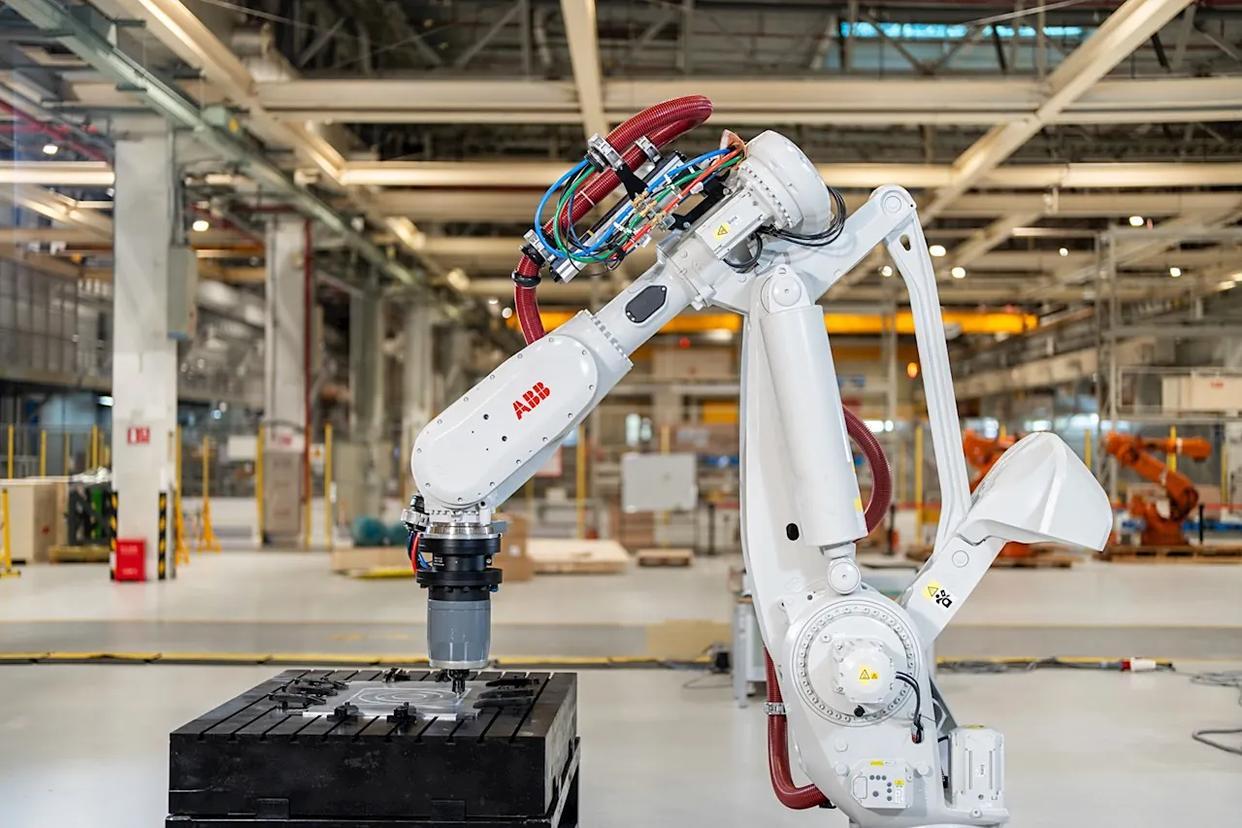

在汽車車門自動化產線上，ABB IRB 1260 機器人承擔工件抓取、定位裝配、物料搬運等關鍵工序。通過 WL?PN?ECATM 模塊，機器人與倍福 CX5130 PLC 實現穩定可靠的協議轉換與數據互通。

現場配置流程

PLC 側配置

在 TwinCAT 工程中導入模塊 EtherCAT 設備描述文件，完成從站添加、節點分配、IP 與通信參數設定，建立 PLC 與模塊的實時鏈路。

機器人側配置

在 ABB 機器人控制器中導入 PROFINET 設備描述文件，配置節點地址、輸入輸出長度、通信模式，確保與模塊參數一致。

典型應用效果

在車門沖壓、焊接、內外飾裝配等工位，機器人嚴格執行 PLC 下發的運動軌跡與動作指令，實現高精度裝配。profinet轉EtherCAT模塊全程穩定傳輸工藝參數、運行狀態、故障信息等數據，PLC 基于實時反饋動態優化控制邏輯，帶來顯著提升：

生產效率提升30% 以上

不良品率降低40%

機器人指令響應時間縮短47%（28.5ms→15ms）

產線換型效率提升300%

設備綜合效率（OEE）提升18%

故障停機率下降62%

該方案通過協議深度優化、硬件加速與智能緩存技術，構建工業現場總線與實時以太網的高速通道，尤其適合多協議協同、高動態響應的智能制造場景。

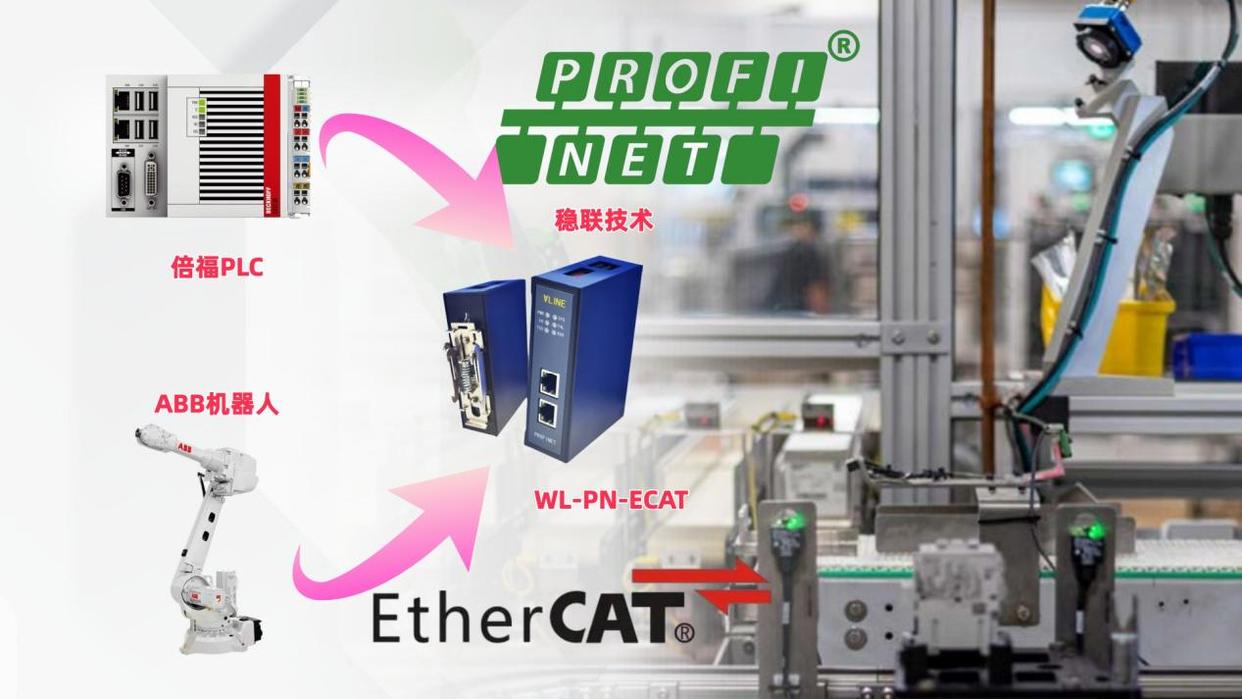

profinet轉EtherCAT模塊采用雙端口獨立緩存 + 內核轉發架構：

分別與倍福 CX5130 PLC（EtherCAT 主站）、ABB 機器人（PROFINET 網絡）建立獨立通信鏈路

將兩側數據分別寫入對應接收緩沖區

內核按配置規則完成數據映射、轉發與校驗

實現 EtherCAT 與 PROFINET 協議的透明轉換與雙向互通

四、現場快速配置步驟

（一）PROFINET 側（機器人端）配置

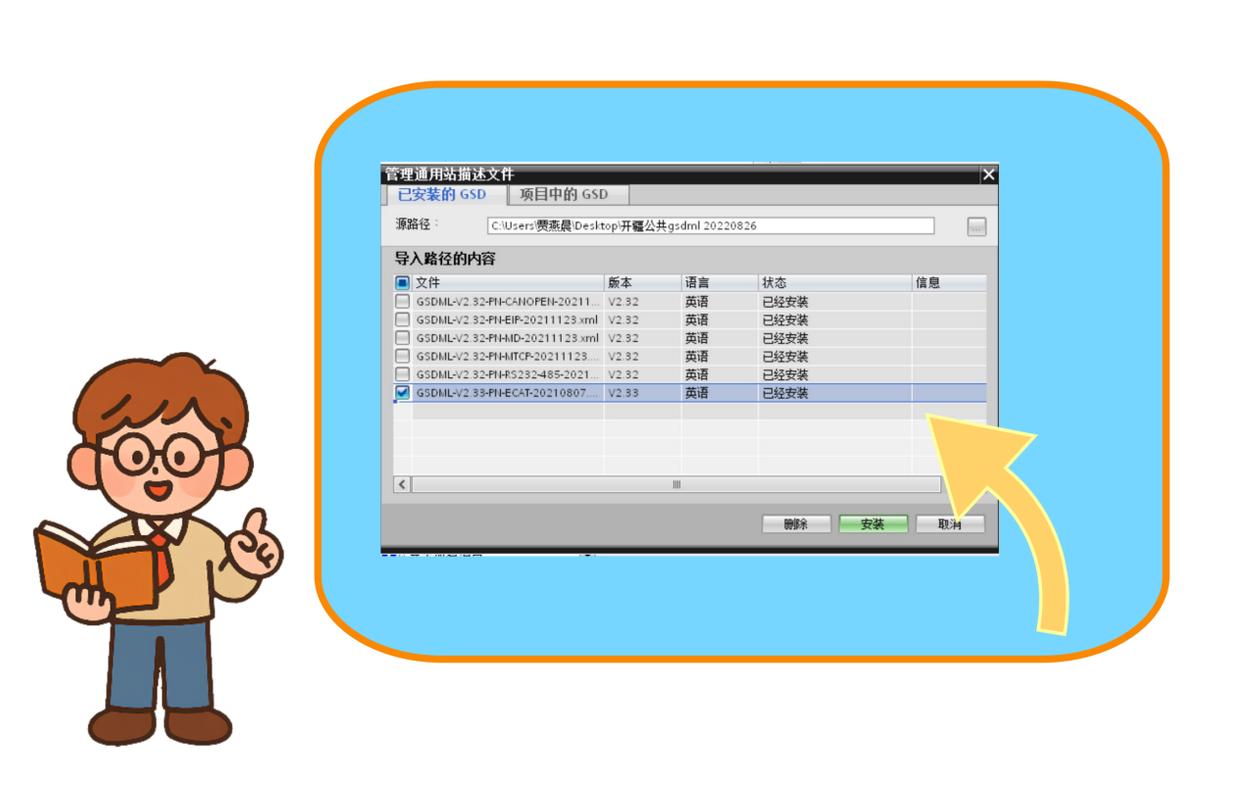

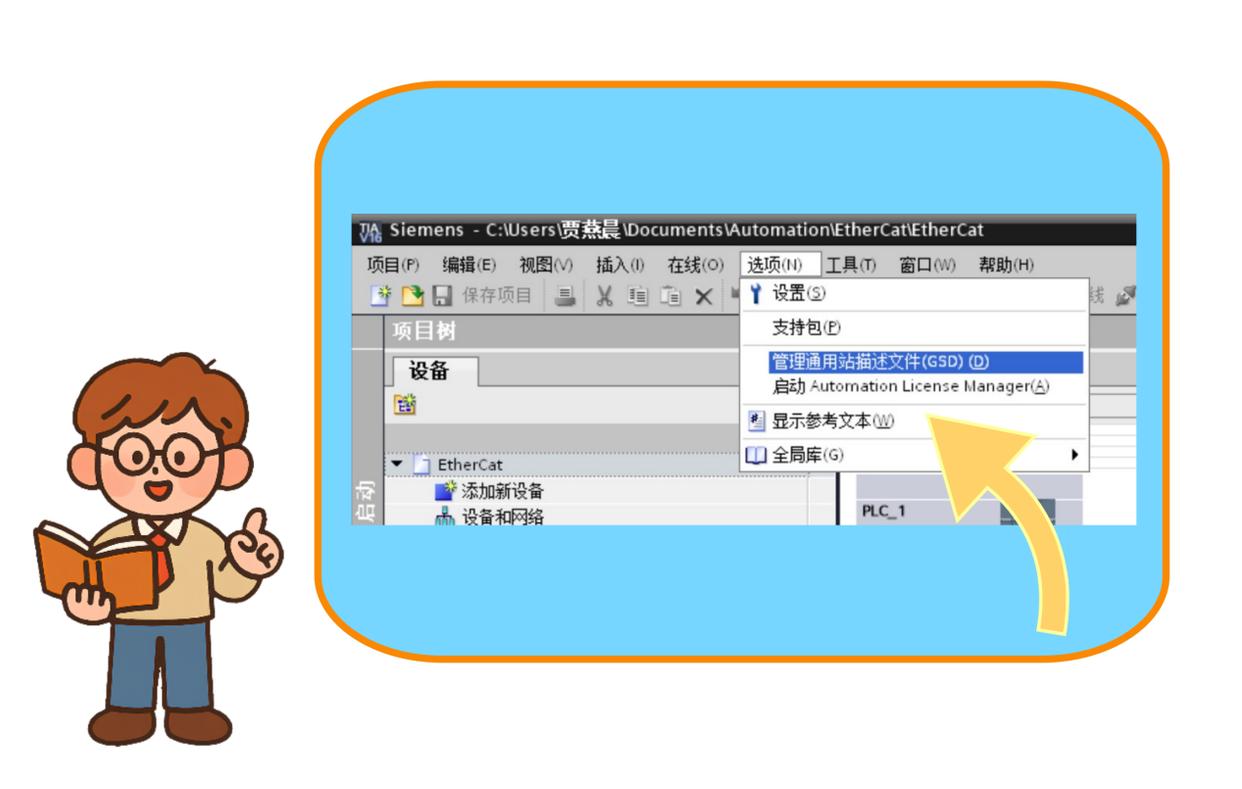

在機器人配置編輯器中，按設備描述文件完成節點、映射關系配置

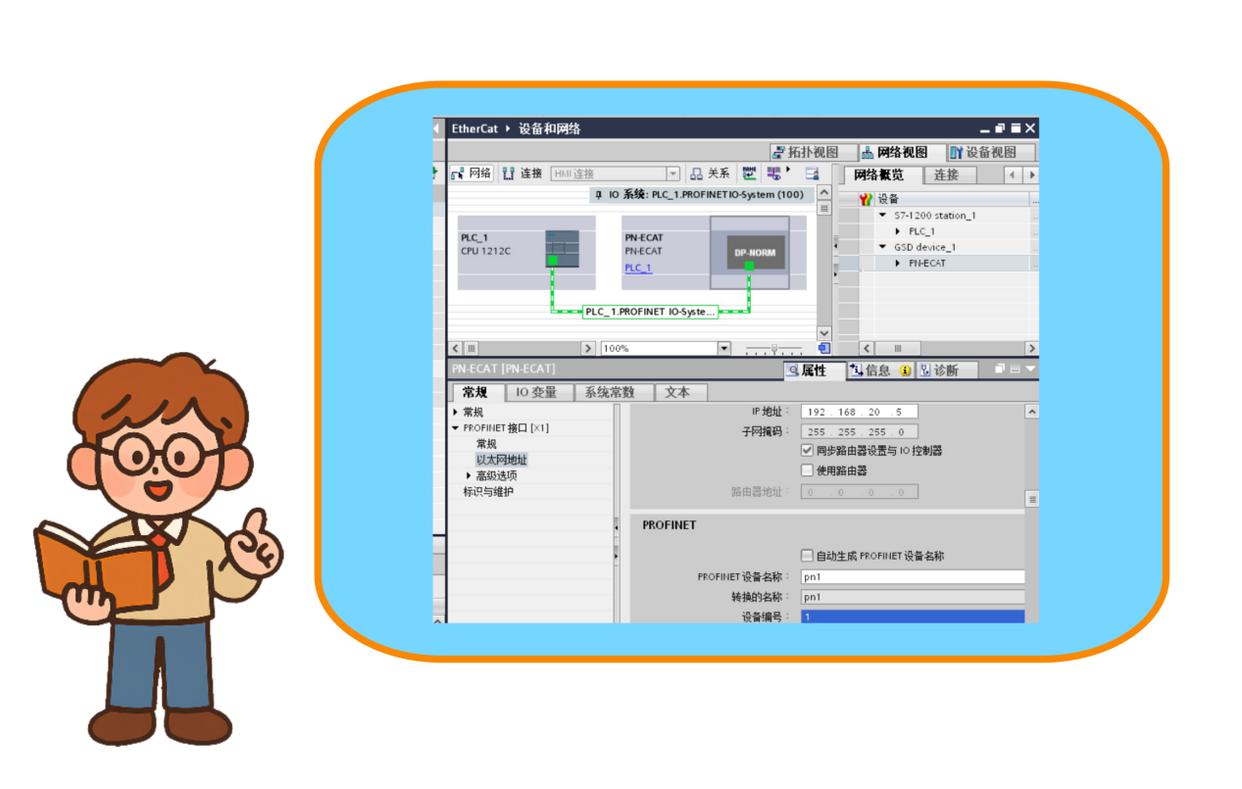

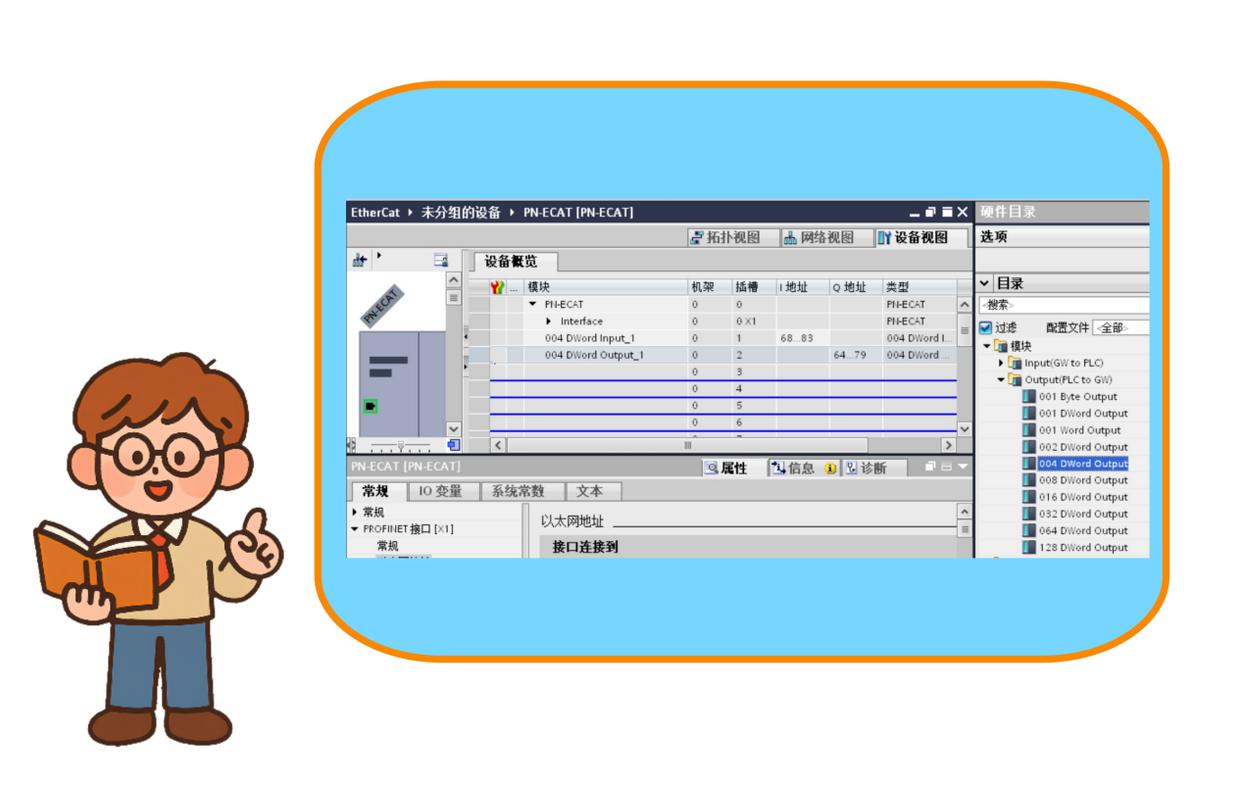

設定模塊站號、輸入輸出數據長度，機器人端保持參數一致。

按規范完成 PROFINET 總線接線，確保供電與通信正常。

（二）EtherCAT 側（PLC 端）配置

用網線連接電腦與模塊 EtherCAT P1 口

將撥碼開關第 8 位撥至ON（配置模式），上電

電腦 IP 設置為192/168/1/xxx網段（模塊默認 IP：192/168/1/201）

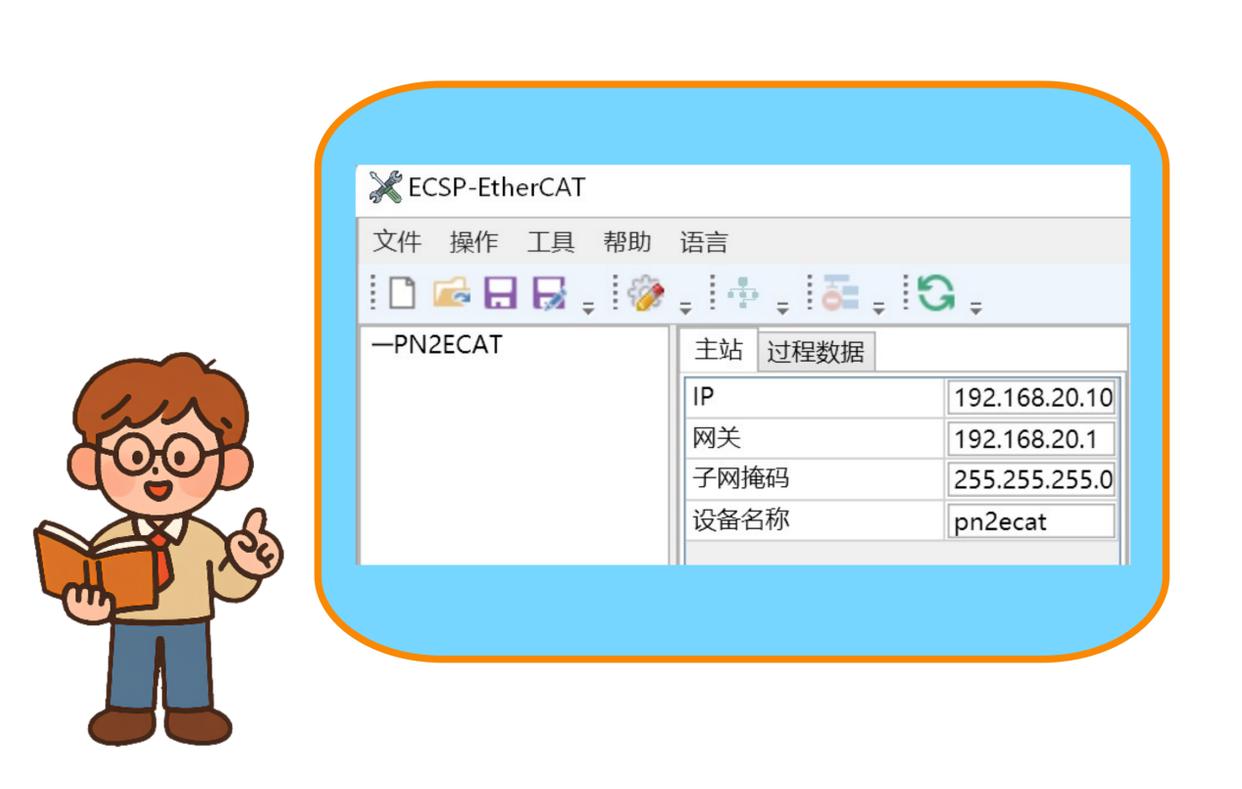

打開專用配置軟件，進入通信設置，選擇以太網連接

執行在線連接→讀取配置，查看當前參數

自定義輸入輸出數據長度，執行寫入配置

配置完成后，撥碼第 8 位恢復OFF，重新上電生效

詳細配置可參考官方手冊或聯系技術支持。

五、客戶應用價值

對汽車車門零部件制造企業而言，profinet轉EtherCAT模塊帶來全周期價值提升：

縮短調試周期：標準化配置流程與完善文檔，1 天內即可完成通訊調試，快速投產

降低運維成本：穩定通信大幅減少通訊故障停機，每年可節省數十萬停機損失與維修費用

強化生產管理：精準數據傳輸支撐生產過程可視化、精細化管理，為質量追溯提供數據底座

提升市場競爭力：助力產線柔性化、智能化升級，快速響應多車型共線生產需求

目前，該模塊已在多家頭部汽車零部件企業批量應用，助力車門產線實現自動化、數字化升級。穩聯技術以深厚的工業自動化技術積累，為客戶提供全流程技術支持與售后保障，持續推動汽車零部件制造向高效、智能、穩定方向發展。
