在現代電子電路設計中，采樣電阻是實現信號檢測、參數監控與準確控制的核心基礎元件，廣泛應用于電源管理、工業控制、汽車電子等諸多領域。看似結構簡單，卻直接決定了電路測量精度與系統穩定性。毫歐電子將從采樣電阻定義、類型、應用場景及合金電阻做采樣電阻的優勢四大維度，解析采樣電阻的核心知識。

一、采樣電阻的定義

采樣電阻，又稱取樣電阻、檢測電阻，本質是一類具備高精度阻值特性的特殊電阻元件，核心功能是通過電阻分壓或電流分流原理，從電路中提取與被測電流、電壓相關的微弱信號，經后續放大器、ADC（模數轉換器）或微控制單元處理后，實現對目標參數的定量分析與控制。

其工作原理基于歐姆定律（U=IR）：對于電流采樣，將低阻值采樣電阻串聯在被測回路中，通過測量電阻兩端的電壓降，反推出回路電流大??；對于電壓采樣，將采樣電阻與被測電路并聯或構成分壓電路，將高電壓按比例衰減為可測量的低電壓信號。與普通電阻不同，采樣電阻更側重阻值精度、溫度穩定性及功率承載能力，以滿足嚴苛測量場景的需求。

圖1. 采樣原理示意

二、采樣電阻的分類

采樣電阻可按測量對象、結構形式及材質進行分類，不同類型在性能、阻值范圍及應用場景上各有側重，核心分類如下：

(一)按照測量對象分類

采樣電阻可按測量對象、結構形式及材質進行分類，不同類型在性能、阻值范圍及應用場景上各有側重，核心分類如下：

1.電流采樣電阻：核心用于檢測電路電流強度，通常串聯在負載回路中，阻值多為毫歐至歐姆級，避免對原電路工況產生顯著影響。

二端電流采樣電阻：結構簡單，僅通過兩個引腳連接電路，阻值范圍多為10Ω~100Ω，制造成本低、安裝便捷，精度略遜，適用于小電流、低成本場景，如小型充電器、消費電子等。

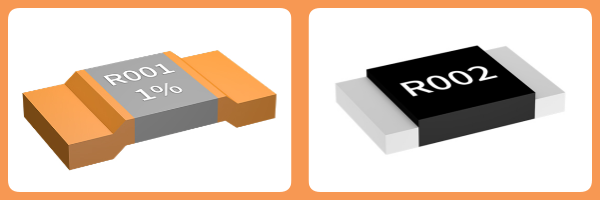

圖2. 常規兩端子合金采樣電阻

四端電流采樣電阻：采用四引腳結構，分離電流端與電壓檢測端，顯著減少接觸電阻帶來的測量誤差，具備高精度、低溫漂優勢，阻值范圍0.01Ω~1Ω，適用于大電流、高精度場景，如工業電源、電機驅動電路。

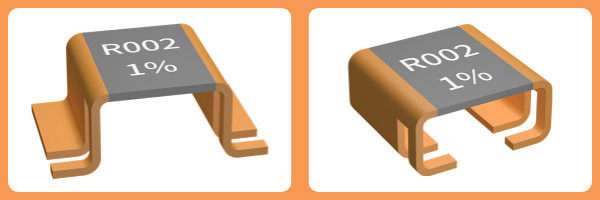

圖3. 四端子型合金采樣電阻示意

2.電壓采樣電阻：主要用于測量電壓幅值，通過分壓原理適配測量?jī)x器量程，阻值范圍較寬。

分壓采樣電阻：阻值通常為1kΩ~10kΩ，通過與被測電路串聯分壓，將高電壓按比例衰減，保持高測量精度，適用于高精度電壓測量場景。

限流采樣電阻：阻值為0.01Ω~1Ω，兼具限流與采樣功能，可管控電路峰值電流避免元件損壞，同時通過電壓降反推電流，響應速度快，適用于高壓電源、功率電子設備。

(二)按材質分類

1.厚膜采樣電阻：采用金屬氧化物漿料燒結形成導電通路，技術成熟、成本低廉，適用于對精度和穩定性要求不高的消費類產品，但溫度系數較高（±100~200ppm/℃），精度較低，長期穩定性一般。

2.合金采樣電阻：以錳銅、康銅、鎳銅等合金為材質，分為純合金、塑封合金、金屬箔等類型，具備低阻、高精度、低溫漂等優勢，適用于精 密測量與高精度控制場景。

三、采樣電阻的應用場景

采樣電阻作為信號檢測的“感知元件”，應用覆蓋電子設備全領域，核心場景如下：

1.電源管理領域：在開關電源、DC-DC轉換器中，用于輸出電流檢測與過流保護，通過實時采樣電流信號，調節輸出電壓穩定性，同時防止電路因過載損壞，是電源模塊可靠運行的關鍵。

2.電池管理系統（BMS）：用于電池充放電電流監測與電量計量，準確采集電流數據以估算剩余電量、控制充放電速率，保障電池安全與使用壽命，廣泛應用于新能源汽車、移動電源、儲能設備。

3. 電機驅動領域：在伺服電機、變頻器、機器人關節驅動電路中，采樣相電流信號并反饋至控制單元，實現電機轉速、扭矩的閉環控制，提升驅動精度與穩定性。

4.工業與汽車電子：工業自動化設備中用于流程參數監測，汽車電子（如EPS系統、油泵控制）中需耐受-55℃~155℃嚴苛環境，實現電流準確檢測與安全保護，部分產品需通過AEC-Q200認證。

5.精 密儀器與健康監測設備：在電子顯微鏡、自動測試設備（ATE）、生命體征監護儀中，需高精度采樣電阻保證測量數據的準確性。

四、合金電阻做采樣電阻的優勢

在高精度、大電流、高穩定性需求場景中，合金電阻相較于厚膜等普通電阻，具備壓倒性?xún)?yōu)勢，核心體現在以下五點：

1. 優異的溫度穩定性：合金電阻采用錳銅、康銅、鎳銅、卡瑪?shù)雀呔群辖鸩馁|(zhì)，溫度系數（TCR）可控制在 ±5~100ppm/℃，高要求產品甚至低至 ±5ppm/℃。阻值隨溫度變化線性且微弱；而厚膜電阻TCR可達±100~250ppm/℃，易因溫漂產生測量誤差。這一優勢確保了寬溫環境下的采樣精度。

2. 更高的功率承載與散熱力：合金電阻為紫銅電極導電，發熱均勻且熱傳導率高，配合優化的封裝設計，單位體積功率密度遠超厚膜電阻。例如1206封裝合金電阻功率可達1~2W，而同封裝厚膜電阻僅0.25~0.5W，能承受更大電流沖擊，避免局部過熱損壞。

3. 高精度與長期穩定性：合金電阻精度普遍可達0.1%~1%，部分精度甚至達0.01%；且合金材質化學性質穩定，耐氧化、抗腐蝕能力強，長期通電后阻值漂移極小，而厚膜電阻膜層易氧化、結晶導致阻值變化，適用于對可靠性要求較高的場景。

4. 優異的抗沖擊與安全性能：塊狀合金結構熔點高、機械強度好，能承受短時間大電流浪涌（如短路、電機啟動），失效模式平緩可預測；而厚膜電阻膜層薄，易因瞬時過載燒毀、開路，引發系統失控風險。

5. 優越的高頻特性：低阻值合金電阻采用直線型結構，寄生電感極低，部分產品搭配四端開爾文連接，可大副減小引線電感誤差，能穩定工作在數百kHz至MHz級高頻回路，是開關電源、高頻電機驅動的理想選擇。

五、總結

采樣電阻雖為基礎元件，但其選型直接決定電路測量精度與系統可靠性。從定義來看，它是信號轉換的核心樞紐；從類型來看，需根據電流/電壓需求、精度等級匹配對應產品；從應用來看，已廣泛應用于電子設備的各類核心回路；而合金電阻則憑借材質與結構優勢，成為高精度應用場景的優選方案。
