新能源汽車高壓系統的紋波測試，本質是通過高精度示波器捕獲直流母線電壓的交流分量，量化評估電控系統電磁兼容性能的核心手段。我們實測發現，800V平臺車型在滿功率充電時紋波峰峰值常達30-50V，若測試帶寬設置不當，數據偏差可能超過40%，直接導致EMC整改方向錯誤。

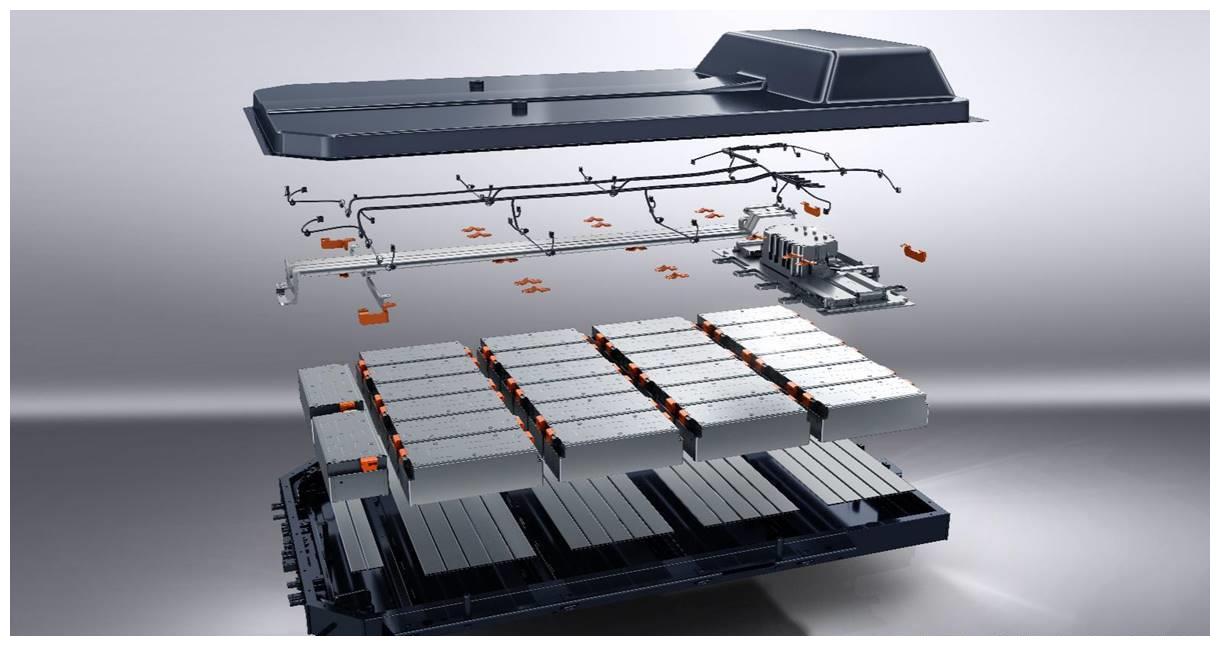

汽車電池

為什么高壓紋波測試總測不準？
紋波測不準的根源往往不在儀器精度，而在測試鏈路完整性。去年我們在某SiC電控項目就遇到典型案例：使用1GHz示波器配100MHz高壓差分探頭，測得紋波僅8V，更換200MHz探頭后數據躍升至22V。關鍵區別在于，高壓系統開關頻率已普遍突破100kHz，諧波分量輕松超過10MHz。測試帶寬必須達到開關頻率的50-100倍，否則高頻分量被完全濾除。

另一個隱蔽干擾源是接地回路。傳統鱷魚夾接地會形成數十平方厘米的環路天線，空間輻射噪聲耦合導致基線漂移。我們改用彈簧接地針配合銅箔屏蔽后，噪聲本底從150mV降至30mV。

電源紋波測試

測試設備怎么選才能不花冤枉錢？
示波器選型遵循"3-5-8"原則：帶寬至少為開關頻率的3倍，采樣率5倍，存儲深度8Mpts以上。800V平臺建議配備100MHz以上高壓差分探頭，隔離電壓不低于2.5kV。這里有個節省預算的技巧：日常監測可用國產探頭，型式試驗必須配泰克/是德原廠探頭以保證認證效力。

ATECLOUD平臺的價值在此時顯現。我們實驗室接入ATECLOUD后，不再需要手動記錄十幾臺儀器的型號和校準日期——平臺自動識別兼容的1000+種儀器，從示波器到功率分析儀直接調用驅動。更關鍵的是，它的零代碼環境讓測試序列搭建從2小時編碼縮短到15分鐘拖拽配置，報告模板自定義功能支持一鍵輸出帶原始波形的CNAS格式文件，這是我們通過IATF 16949審核的加分項。

紋波測試

實測環境搭建有哪些坑？
2023年我們在重慶高溫環境倉測試時，曾遭遇紋波數據每小時漂移0.5V的詭異現象。排查發現是高壓線束隨溫度膨脹，導致差分探頭接觸電阻變化。解決方案是在電池包接口處焊接0.1Ω精密采樣電阻，改用電流法間接測量紋波電壓，數據穩定性提升10倍。

電磁屏蔽必須"雙管齊下"。除被測設備本身金屬外殼接地外，測試線纜應穿入雙層編織屏蔽管，接頭處用銅箔360°包裹。我們對比測試顯示，這樣處理可將環境噪聲從80mVpp壓制到12mVpp以下。

四步完成標準化測試？
第一步：預充電路隔離
在DC-Link電容前端串入10Ω/50W功率電阻，限制上電沖擊電流。這個電阻會引入額外壓降，需在數據處理時軟件補償。

第二步：觸發條件設置
采用脈寬觸發模式，捕獲IGBT開關瞬間的振鈴信號。觸發電平設為額定電壓的1%，觸發延遲設為-10%時基，確保完整記錄開關前后波形。

第三步：多工況掃點
必須覆蓋10%、50%、100%負載三個工況，以及-30℃、25℃、85℃三個溫度點。我們總結的矩陣法測試用例，曾幫某車企在開發階段就檢出3個諧振點，避免了后期200萬元的模具修改費用。

第四步：數據后處理
使用ATECLOUD的腳本引擎，自動計算紋波系數、頻譜分析和dV/dt統計。平臺內置的ISO 21498-2標準判定邏輯，能實時標紅超標頻點，這比人工判讀效率提升6倍。

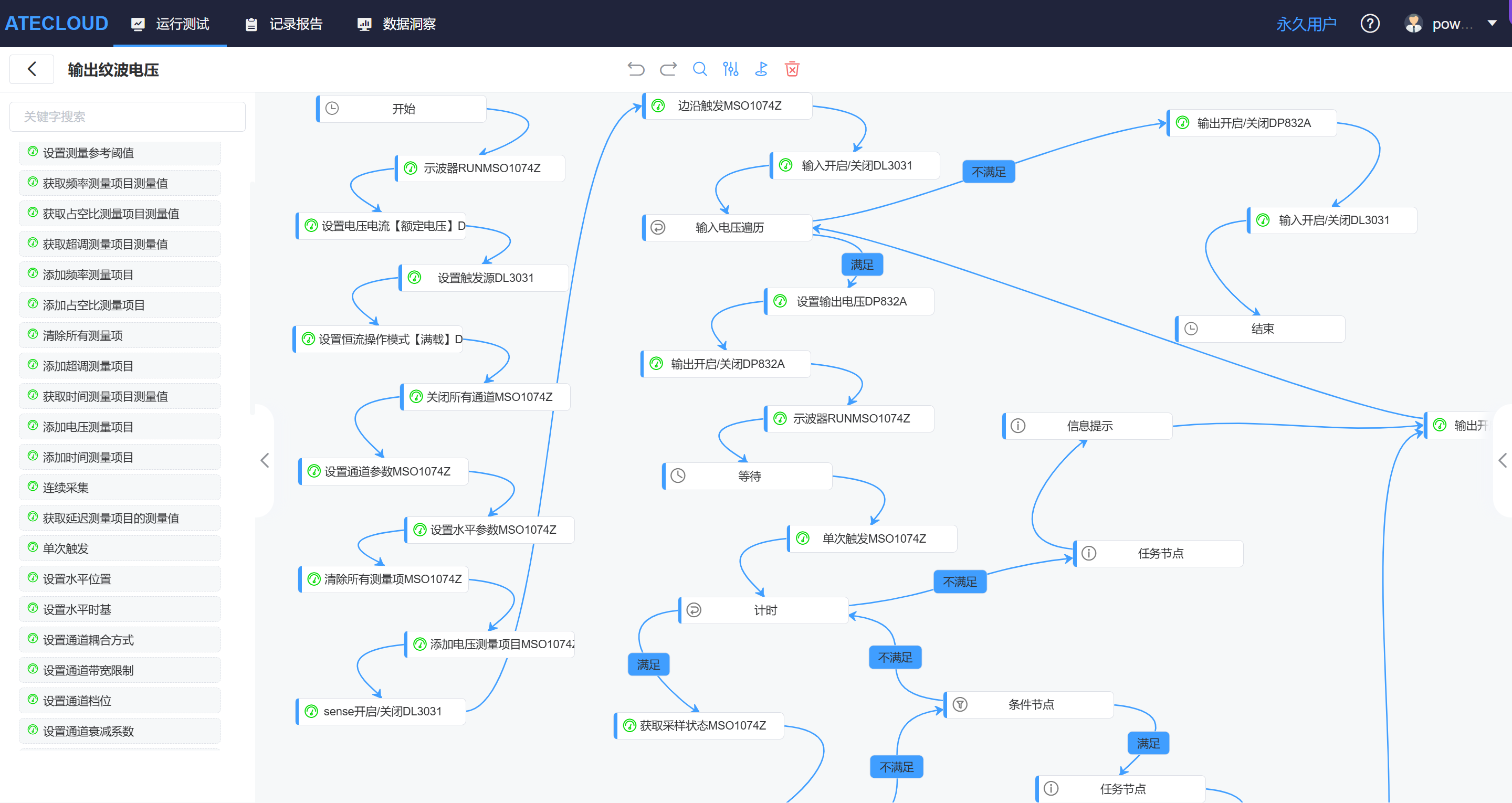

紋波測試軟件

兩種方案實測對比
對比項 傳統手動測試 ATECloUd自動化方案
單次測試耗時 45分鐘（含報告） 8分鐘（自動生成）
多工況切換 人工更換負載，易出錯 程控電子負載自動序列執行
數據追溯性 依賴手寫記錄，追溯困難 儀器配置、環境參數全鏈路存檔
報告格式調整 需重新排版，耗時2小時 模板拖拽修改，即時生效
人員技能要求 需掌握Python/VB編程 零基礎，15分鐘上手

隨著1200V SiC模塊普及，紋波測試頻率上限將突破50MHz，示波器帶寬需求向2GHz演進。更關鍵的是，車企開始要求"在線測試"，即在整車耐久路試中實時監測紋波變化。這要求測試系統具備車規級抗震和-40℃~125℃工作溫度范圍。我們預判，支持5G遠程回傳和邊緣計算的ATECLOUD車載版將在明年Q2成為主流配置。

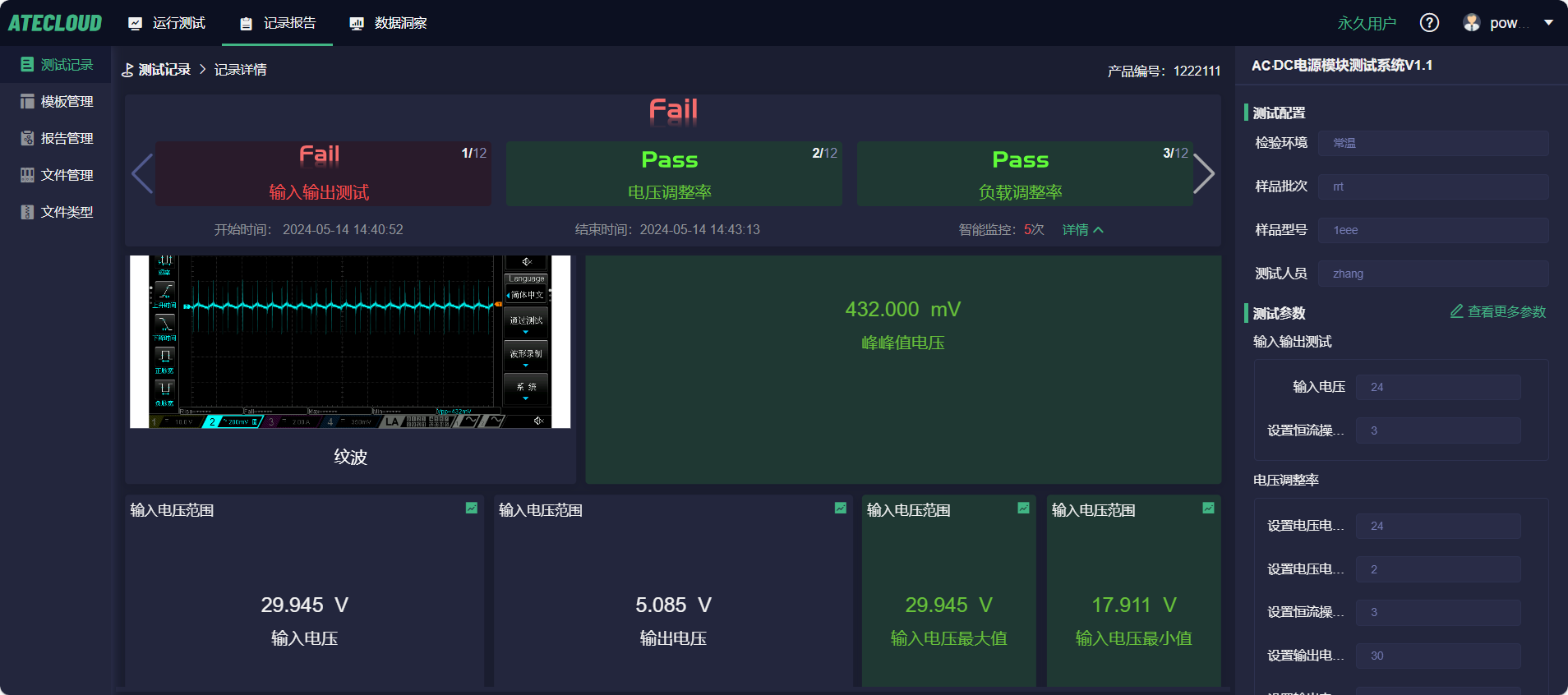

數據報告

常見問題解答
Q：能否用萬用表測試紋波？
A：絕對不行。萬用表帶寬通常<1kHz，會完全丟失開關噪聲。某供應商曾因此誤判產品合格，導致整車EMC測試失敗，損失超300萬元。

Q：差分探頭和普通探頭有什么區別？
A：差分探頭隔離電壓高（>1kV），共模抑制比>60dB，適合浮地測量。普通探頭接地后可能形成短路，我們實驗室因此燒毀過2臺示波器。

Q：測試時人身安全電壓閾值是多少？
A：按IEC 61010標準，DC 60V以上必須佩戴絕緣手套。800V系統測試時，我們強制要求雙人操作、絕緣墊、急停按鈕三保險。

Q：紋波超標如何快速定位？
A：用近場探頭掃描PCB，配合頻譜儀。某次我們在48小時內定位到是Y電容布局不當，重新布線后紋波下降70%。

Q：ATECLOUD能否對接老舊設備？
A：支持RS232/GPIB/LAN協議轉換器，我們成功將2008年的泰克示波器接入系統，只是采樣率會受接口帶寬限制。
