在超薄筆記本、工業顯示、便攜式設備以及高速顯示模組持續輕薄化的趨勢下，內部高速互連方案對于傳輸穩定性、空間尺寸以及EMI控制提出了更高要求?；贛icro Coaxial Cable（極細同軸線）的高速線束方案，因具備低串?dāng)_、高帶寬以及超薄布線能力，正在成為eDP、LVDS、MIPI等高速接口中的主流方案。其中，I-PEX 82881-100B-02-D 作為 CABLINE-SS 系列中的14Pin高速極細同軸線束，在小型化與高速傳輸之間實現了較好的平衡。

一、I-PEX 82881-100B-02-D線束的結構特點與應用方向

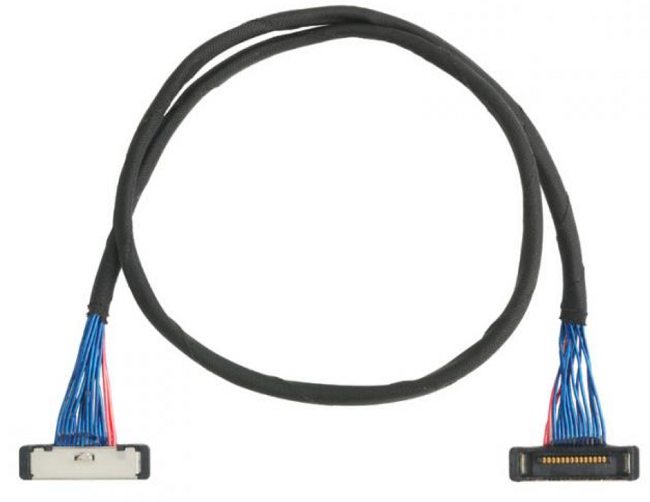

I-PEX 82881-100B-02-D 屬于 CABLINE-SS 系列標準Evaluation Harness，采用 AWG40 micro coaxial cable 結構，線長100mm，適用于高速差分信號驗證及內部顯示連接應用。該線束支持最高16Gbps/lane高速傳輸，能夠滿足高刷新率顯示、高速圖像數據以及輕薄終端內部互連需求。
其超窄型結構尤其適合Notebook轉軸區域、超薄LCD模組以及空間受限設備中的走線應用。相比傳統LVDS線束結構，極細同軸線束在阻抗一致性、信號完整性以及高頻損耗控制方面具有更明顯優勢，同時還能有效降低高速信號中的串?dāng)_問題，因此在新一代顯示系統中應用越來越廣泛。

二、I-PEX 20373-R14T-06連接器的高速設計解析

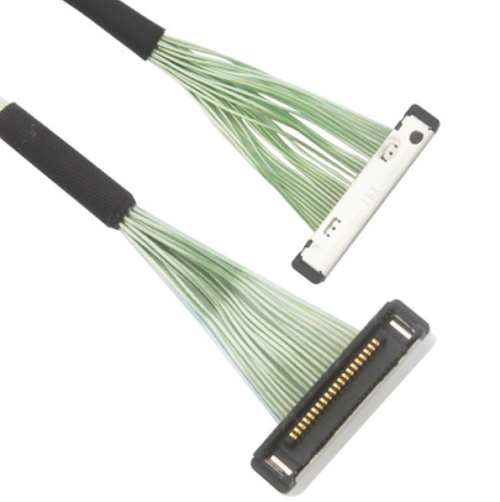

該線束所使用的連接器型號為 20373-R14T-06，屬于 I-PEX CABLINE-SS 系列14Pin線端連接器。該連接器采用0.4mm Pitch超細間距設計，具備小型化、低插拔高度以及高速傳輸特性，非常適合輕薄型電子設備內部空間布局；可適用于eDP、MIPI、V-by-One HS等高速應用場景。
在實際產品開發中，20373-R14T-06 通常會與對應板端座子組合形成完整的高速極細同軸線束系統，用于屏線、攝像頭模組線以及高分辨率顯示互連方案。針對部分客戶的小批量驗證、國產化替代以及定制長度需求，我們也可以生產該型號的兼容與替代極細同軸線束組件方案，用于工程測試與批量項目導入。

三、選型和兼容與替代方案參考及建議
對于14Pin高速極細同軸線束選型，建議優先關注以下幾個關鍵參數：
第一是傳輸速率與阻抗控制能力，建議優先選擇支持高速差分結構設計的Micro Coaxial Cable；
第二是連接器Pitch與Mated Height，超薄設備通常需要0.4mm Pitch及低插拔高度結構；
第三是線規選擇，目前AWG40與AWG42更適合輕薄設備，而AWG36則更適合相對高可靠場景。
在兼容與替代方面，部分國產高速連接器與Micro Coaxial Cable方案已經能夠兼容 CABLINE-SS 系列接口結構，但在高速SI性能、接觸可靠性以及批量一致性方面仍需重點驗證。對于需要降低采購成本、縮短交期或進行國產化替代的項目，建議優先驗證Pin定義、阻抗結構、線序布局以及EMI性能后再進行正式導入。

I-PEX 82881-100B-02-D 14Pin極細同軸線束方案在高速顯示互連、小型化設備以及超薄結構設計中具備較高應用價值。隨著高速顯示與AI終端設備持續升級，Micro Coaxial Cable高速線束也將在更高帶寬、更小空間以及更復雜SI環境中得到更廣泛應用。
