博爾森磁致伸縮位移傳感器內置安裝于構皮灘升船機臥倒門液壓油缸，實時精準檢測閘門臥倒/立起的全行程位移，為三級垂直升船機的船廂對接、水位平衡與通航調度提供核心位置反饋，從機械動作到智能控制全鏈路提效，助力世界最高通航水頭升船機安全、高效、穩定運行。

一、構皮灘升船機臥倒門工況與核心需求

烏江構皮灘升船機為全球首座三級垂直升船機，第二級提升高度達127米，最高通航水頭199米，臥倒門作為船廂與航道對接的關鍵“門戶”，需應對高水位變幅、高頻啟閉、強振動與戶外潮濕腐蝕等嚴苛工況。其核心控制邏輯依賴精準開度反饋，確保船廂與航道水位差≤0.1米時快速對接，實現“船乘電梯”的高效通航。傳感器需同時滿足絕對精度、長期穩定性、抗干擾與高防護四大核心要求，為升船機全流程運行提供可靠支撐。

二、適配構皮灘工況的產品核心特性

非接觸絕對測量，零磨損穩精度：采用磁致伸縮原理，磁環與測桿無機械摩擦，無磨損、無信號漂移，在臥倒門高頻啟閉（日均數十次）場景下，長期保持微米級精度，響應時間≤1ms，確保閘門動作與系統控制同步，避免因開度滯后導致的對接延誤。

全工況高防護，耐腐抗振：全316L不銹鋼結構，IP68高防護等級，可直接內置油缸，耐受油污、水汽、粉塵侵蝕與強電磁干擾，適應-40℃至+85℃寬溫環境，滿足構皮灘峽谷河段戶外全天候運行要求。

大行程高精度，適配大型油缸：量程覆蓋臥倒門油缸全行程（建議預留10%余量），測量精度達±0.01%FS，分辨率≤1μm，可精準反饋閘門從臥倒到立起的全過程位移，控制誤差≤0.5%，保障船廂與航道精準對接。

多信號冗余，安全可控：支持4–20mA、SSI、Modbus-RTU等多協議輸出，可選單/雙通道冗余設計，與構皮灘升船機PLC系統無縫對接，實現開度實時監控、自動糾偏與緊急停機，杜絕沖閘、偏載等安全隱患。

三、在升船機臥倒門的閉環提效流程

對接準備階段：傳感器實時反饋臥倒門開度，系統結合水位差數據，判定是否滿足開門條件，僅當水位差達標時才允許開啟，避免因水位失衡導致的閘門沖擊與通航延誤。

啟閉執行階段：通過傳感器精準位移信號，系統控制液壓啟閉機平穩調節閘門開度，實現快速臥倒/立起，縮短單次通航耗時，提升單位時間通航效率；同時，傳感器持續反饋行程，確保閘門動作與控制指令完全同步，避免過沖或不到位。

通航調度階段：開度數據實時上傳至集控平臺，與船廂提升、水流調度系統聯動，實現三級升船機協同調度，優化通航隊列，減少船舶等待時間，提升年單向通過能力（設計125萬噸）。

安全預警與維護階段：傳感器實時監測運行狀態，當出現位移異常、信號漂移時，系統立即發出預警，提示運維人員排查故障；非接觸式設計與全不銹鋼結構大幅降低維護頻次，減少停機時間，保障升船機高利用率。

四、選型與安裝要點

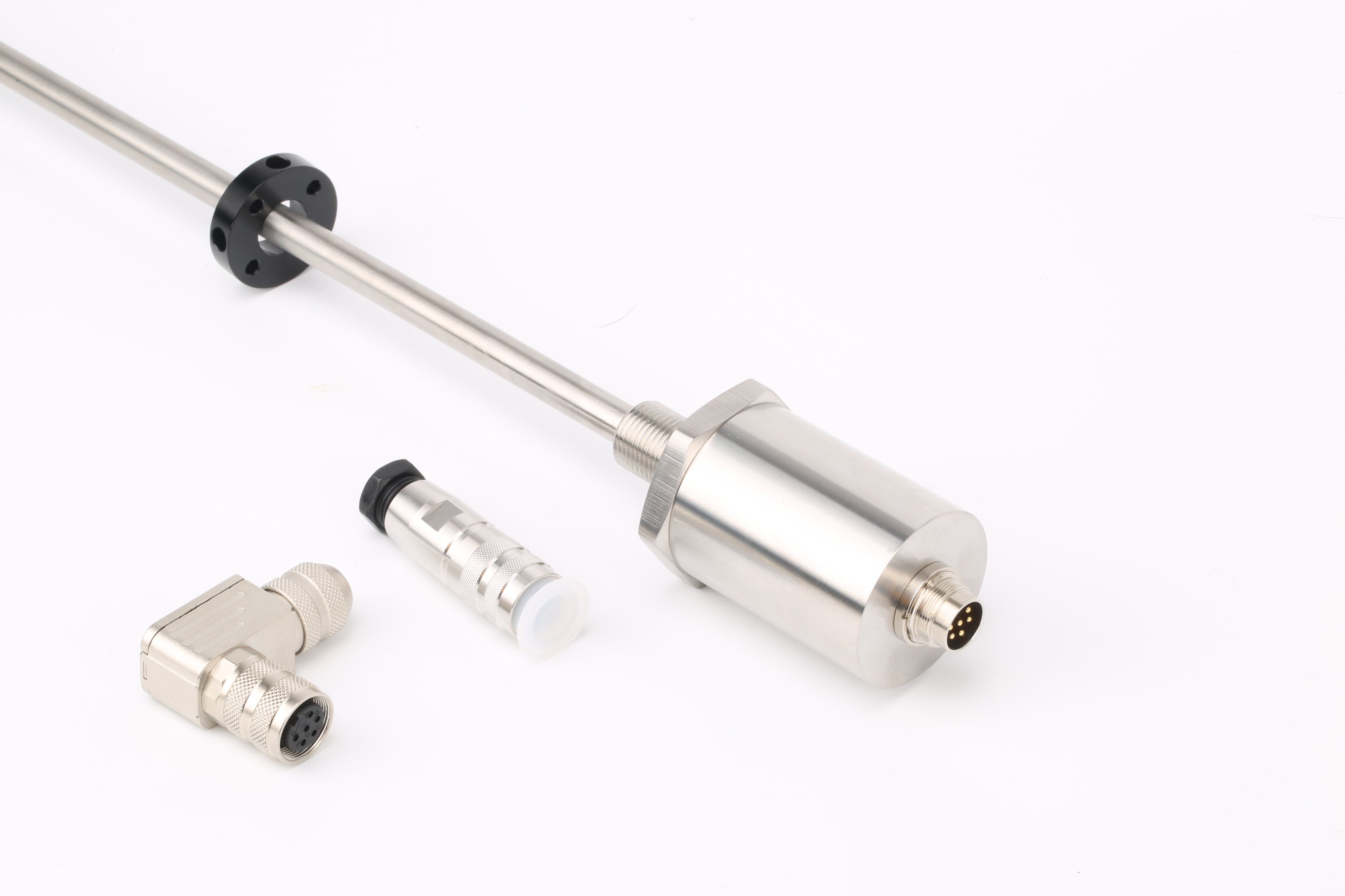

選型推薦：優先選用博爾森RS系列內置式磁致伸縮位移傳感器，量程匹配臥倒門油缸全行程（如2000–5000mm），輸出信號選擇4–20mA（模擬量）或Modbus-RTU（數字量），材質選用316L不銹鋼，防護等級IP68，滿足構皮灘高防護需求。

安裝要點：采用油缸內置安裝，測桿與油缸同軸度≤0.1mm，磁環固定于活塞桿，確保無偏心摩擦；信號電纜采用雙層屏蔽，獨立走線遠離動力線，接地電阻≤4Ω，抵御電磁干擾；連接器選用防水航空插頭（如M16），適配戶外潮濕環境，避免進水短路。

五、應用價值總結

通航效率躍升：精準開度控制縮短船廂對接時間，減少船舶等待，提升三級升船機整體通航效率，助力構皮灘水電站發揮航運樞紐價值。

安全運行保障：毫秒級位移反饋與冗余設計，確保臥倒門啟閉安全可控，降低沖閘、設備故障等風險，支撐升船機高可靠性運行。

運維成本降低：非接觸式測量與高防護設計減少維護工作量，延長設備壽命，相比進口品牌成本降低30%–50%，同時縮短售后響應周期，適配水利工程長期運維需求。

智能化升級支撐：為構皮灘升船機“無人值守、遠程調度”提供核心感知支撐，推動大型水利通航設施向智能化、高效化轉型，為全球高落差升船機工程提供國產化解決方案參考。
