如何在有限的空間內高效散熱，保障AI集群穩定、可靠、高效運行，已成為推動產業持續進階的基石。安富利始終關注前沿技術趨勢與客戶實際需求，本文將結合全球熱管理領導者寶德（BOYD）的技術與方案，淺析AI COMPUTING領域的熱管理關鍵技術路徑，助力產業應對算力躍升背后的“冷靜”考驗。

英偉達GPU算力芯片不斷升級疊代，谷歌TPU推理算法突破創新，DeepSeek算力日益優化，OpenClaw AI智能體部署，互聯網廠商騰訊，阿里、字節大規模投入建設數據中心......隨著大模型、AI訓練集群及高性能GPU的迅猛發展，AI產業生態也更多地提到了更加基礎但十分關鍵的領域——電力供給與熱管理。

算力的盡頭是電力。從算力、存儲、網絡，到數據平臺，再到最底層的供電與散熱，每一環節都決定了AI集群能否實現穩定、可靠和高效運行。

作為領先的散熱產品及散熱系統管理解決方案提供商，寶德（BOYD）集團提供種類繁多的熱管理產品，從最小的板級散熱到幾千萬瓦的工業用散熱產品，廣泛應用在服務器、AI交換機，汽車、電信、LED、醫療設備、消費電子、軍事和航空航天、測試設備、電力等領域，尤其在AI應用等高功率場景中積累了完善的散熱技術與設計經驗。

AI COMPUTING產品設計：如何規劃散熱方案

針對高功率、高發熱類產品，通常采用以下四個步驟：

步驟一，選擇合理散熱方案

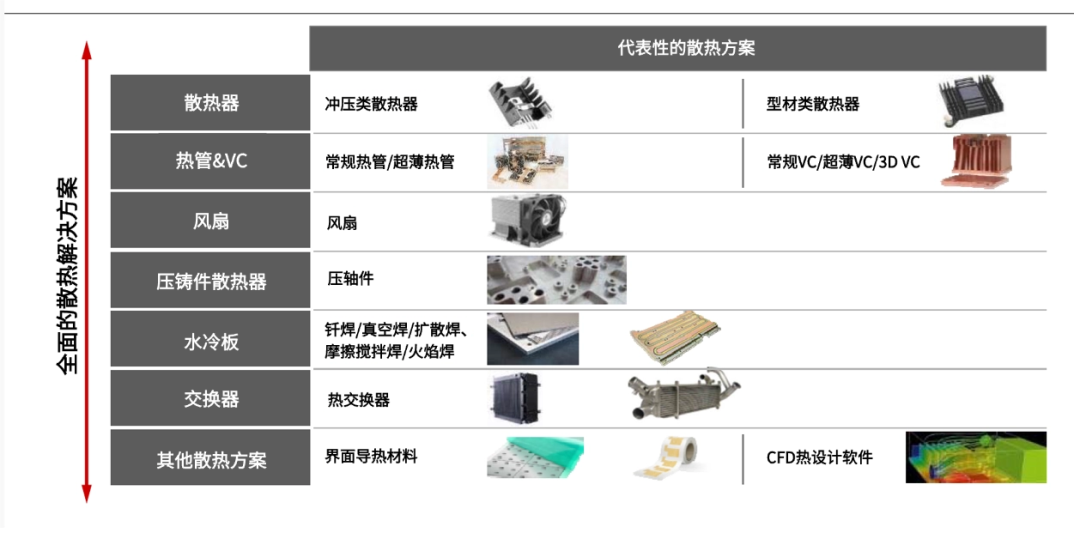

在設計產品立項布局前，涉及功率器件就要先規劃好散熱方案，根據功率大小和結構空間，選擇相應的熱管理方案。寶德(BOYD)集團有如下圖散熱產品系列：

通常選用散熱器產品，如AC-DC，DC-DC模塊電源，功率器件主要是開關MOS，功率在300W以內，選擇傳導散熱方式，導熱硅膠上安裝沖壓類或鋁型材散熱器就可以，這類散熱器安裝簡單，生產加工成本低，達到散熱要求即可。對于功率300W至1500W及以上產品，普通型材散熱器滿足不了散熱要求，再增加風扇風冷對流散熱方案。同時，寶德集團提供先進技術的VC散熱器和液冷散熱一體式解決方案。

步驟二，散熱器設計階段

確定散熱方案后，開始設計散熱器，主要完成散熱器外形尺寸、選用熱管材質，VC信息、仿真熱阻、過散熱器風量參數、TIM材料 (Thermal Interface Material) 、安裝方式等，提供仿真測試報告，制定規格書和3D圖紙資料，同時完成評估樣品價格、模具價格和成本核算；

步驟三，測試實驗樣品階段

根據設計階段參數制作完樣品，需要測試成型后的熱管、VC的Q-max，測試散熱器熱阻與風量曲線，以及阻抗曲線，測試散熱器的壓力和力平衡，測試散熱器焊接狀況，測試散熱器抗氧化能力，溫度沖擊、溫度循環、加速壽命、氦氣測試、焊接強度、扣合強度、跌落、震動、沖擊等可靠性試驗；

步驟四，模具品成型階段

實驗樣品測試完成，進入開模樣品階段，主要提供FAI (First Article Inspection) 報告，測試模具品散熱器的全尺寸，100%全檢每片出廠散熱器熱阻或者溫升，散熱器標準加工SOP和檢測流程報告，完成成品散熱器量產前期工作，一款新散熱器產品便大功告成了。

寶德VC散熱器和液冷散熱一體式解決方案介紹

VC (Vapor Chamber) 真空腔均熱板

數據中心交換機產品技術的不斷更新升級換代，功耗增大，散熱空間卻變小，解決散熱問題難度不斷升級。比如博通交換芯片，Tomahawk 5芯片達51.2Tbps的高帶寬容量，單芯片尺寸35mmX35mm，全負荷工作功耗達800W，Tomahawk 6帶寬和功耗翻倍達102.4Tbps的帶寬容量，全負荷工作功耗達1700W。在有限的空間范圍，解決散熱問題，傳統散熱方案就不是很好的選擇，寶德VC (Vapor Chamber) 真空腔均熱板產品可以幫助解決。

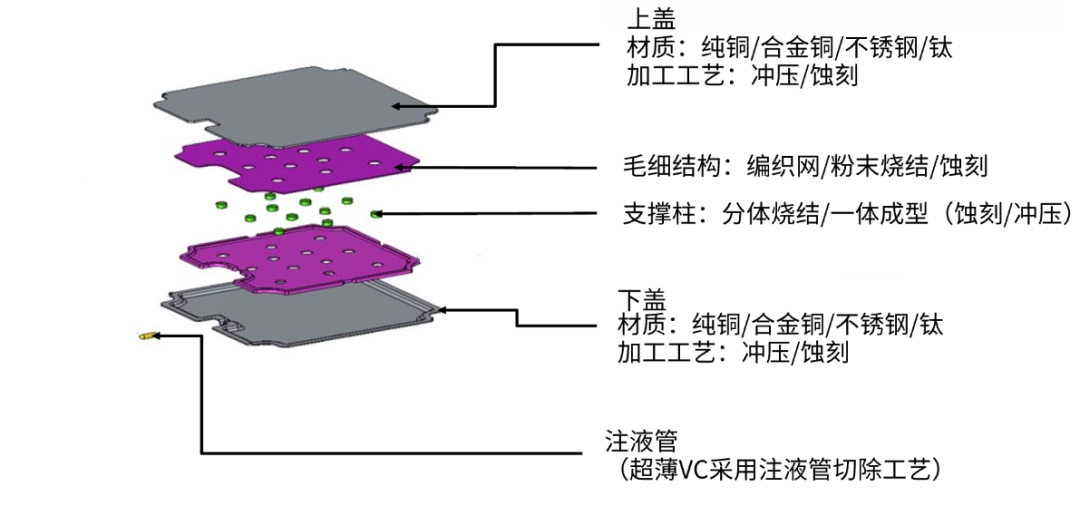

VC (Vapor Chamber) 真空腔均熱板制程結構圖，如下圖：

基本原理是通過均熱板升溫發生液化和汽化現象，在均熱板內或?qū)峁軆?nèi)快速對流，將熱能散出，也可以設計增加鰭片擴大散熱面積。

下圖是客戶定制2D VC散熱器：

寶德液冷散熱整體解決方案

AI交換機功耗主要來自三方面：核心交換芯片，Serdes解調器及光模塊，例如TH6交換芯片約1700W，1.6T光模塊約40W，800G模塊約30W，每臺交換機需要32~128個光模塊，再加上電源功耗，整機功耗7~8kW，寶德液冷技術可以一次性解決MAC板及光模塊散熱問題。

液冷散熱器主要由冷板，CDU (Coolant Distribution Unit) ，熱交換管道等部件組成，如下圖所示：

冷板和導熱管

液風CDU 10U 19寸–RAA15

液液CDU 4U 19寸–RAL110

機架式CDU

冷板是液冷散熱器的重要部件，直接和熱源部分接觸，決定導熱性能好壞關鍵因素；

導熱管根據用戶產品結構設計，把熱能從不同位置帶走；

CDU是驅動冷卻液熱交換速度和壓力，通常增減智能檢測功能，能自動診斷故障并報警，檢測是否漏液，帶保護裝置。

液冷散熱器CDU在算力柜應用實例：

未來算力演進對散熱的挑戰

隨著AI技術的發展，數據中心算力需求規模不斷擴大，未來算力設施在功耗和散熱及能源固有矛盾也一直存在。

為了節省能耗，博通推出Tomahawk 5 Bailly，Tomahawk 6-Davisson交換芯片，開發OCS交換機，直接采用光交換，省去光-電，電-光轉換功耗；光模塊采用硅光技術，單路1.6T CPO光模塊功耗可以從40W降到12W，大大降低功耗。

寶德（BOYD）以覆蓋VC、熱管、液冷冷板、CDU、整機液冷系統的全體系能力，為AI Computing、AI交換機、電源系統等設備提供可擴展、高可靠的熱管理解決方案。

安富利評語：

寶德（BOYD）集團作為全球散熱器領導者和行業翹楚，VC和冷板技術具有行業領先地位，全球布局研發中心和制造工廠，國內上海和東莞均有工廠，產能充分，能快速響應客戶需求。協助用戶做產品定制化服務，調試測試技術參數，滿足散熱要求。

安富利是寶德 (BOYD) 集團授權代理商，我們專業的技術人員，可以和用戶充分確認供電系統及散熱器需求，從全系統層面提供技術建議及解決方案，包含但不限于：

根據產品功耗和結構空間大小，推薦合理的散熱方案，乃至于電源系統的優化可能性；

從設計階段開始，協助客戶選擇滿足散熱性能的材料，推薦高性價比、供應穩定的產品；

協助客戶測試樣品，修改技術參數；

完善的售前售后服務保障。
