隨著筆記本電腦、工業顯示、醫療設備以及高端嵌入式終端持續向輕薄化、高速化方向發展，傳統內部連接方案已經越來越難滿足高速信號傳輸與小型化結構并存的需求。尤其是在eDP屏線、Camera模組、高速顯示接口等場景中，兼顧高速SI性能、柔性布線以及超薄空間適配，已經成為高速互連設計的重要方向。基于CABLINE-SS平臺打造的I-PEX 82885-100B-02-D極細同軸線束，正是目前較為典型的一種高速M(fèi)icro Coaxial Cable解決方案。

一、I-PEX 82885-100B-02-D極細同軸線束的結構特點解析

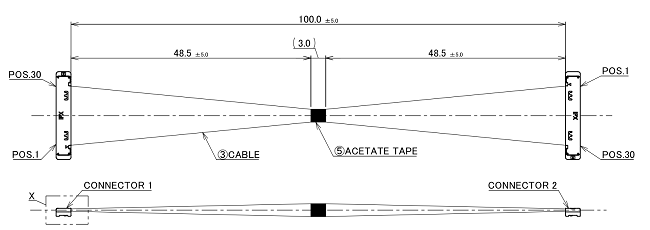

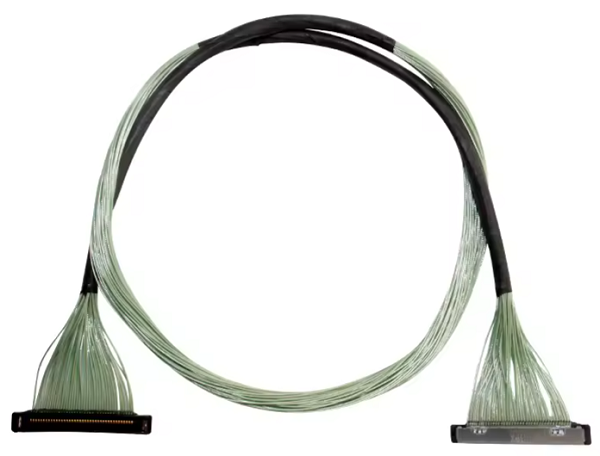

I-PEX 82885-100B-02-D屬于CABLINE-SS系列評估型極細同軸線束組件，采用30Pin結構設計，并搭配40AWG micro coaxial cable，主要面向超薄設備內部高速信號傳輸應用。該方案最大的特點，在于兼顧了高速傳輸能力與狹小空間布線需求。
相比傳統LVDS線束，極細同軸線束在阻抗控制、串?dāng)_抑制以及柔性彎折方面具備明顯優勢，尤其適合轉軸區域空間有限的設備結構。CABLINE-SS系列本身采用0.4mm Pitch設計，整體插接深度較小，可有效降低整機內部堆疊空間壓力。同時，其高速通道布局采用GSSGSSG結構，可進一步優化差分信號完整性，滿足16Gbps等級高速傳輸需求，在eDP、V-by-One HS以及部分PCIe高速應用中表現較為突出。

二、I-PEX 20373-R30T-06連接器的設計亮點與高速優勢
在82885-100B-02-D極細同軸線束中，使用的連接器型號為20373-R30T-06，該連接器屬于I-PEX CABLINE-SS系列的重要成員之一。其特點在于采用超窄型結構設計，并支持高速微同軸線纜連接，適用于高密度高速互連場景。
20373-R30T-06支持30Pin高速傳輸通道，同時具備較好的端子接觸穩定性與抗震性能。其W-point Contact接觸結構，可有效提升接觸可靠性，在長期插拔以及振動環境中依然能夠保持穩定傳輸性能。對于高速顯示接口而言，連接器接觸穩定性往往直接影響整體SI性能，因此該結構在高端屏線方案中應用較多。

三、超薄設備為什么越來越依賴極細同軸線束？
隨著顯示分辨率不斷提升，高刷新率、高帶寬顯示接口已經逐漸普及。傳統線束在高速傳輸過程中容易出現串?dāng)_、阻抗波動以及彎折性能不足等問題，而Micro Coaxial Cable則憑借更優秀的屏蔽結構與阻抗一致性，成為高速內部連接的重要解決方案。
特別是在Notebook eDP屏線領域，極細同軸線束不僅能夠滿足高速數據傳輸需求，還能顯著降低線束厚度，提高轉軸區域布線靈活性。與此同時，醫療影像設備、工業視覺系統以及AR/VR設備，也開始大量采用類似結構。
對于部分設備廠商而言，在產品開發階段往往會優先選擇官方評估型Harness進行SI驗證與結構測試，而后再根據量產需求導入定制化線束組件。目前，我們也可以生產82885-100B-02-D相關替代品極細同軸線束組件，包括不同長度、Pin數以及端接結構的定制方案，可滿足高速顯示、高速板端互連以及工業設備內部高速傳輸需求。

四、選型和兼容與替代方案參考及建議
在實際項目選型中，極細同軸線束并非只關注Pin數，還需要重點評估以下幾個方面：
(1). 傳輸速率是否滿足當前接口協議要求；
(2). 連接器Pitch與設備空間是否匹配；
(3). 線材AWG規格是否滿足彎折壽命與阻抗控制要求；
(4). 是否需要EMI強化設計；
(5). 是否涉及長期插拔或振動環境。
對于CABLINE-SS系列而言，30Pin方案通常適用于eDP高速顯示接口、中尺寸顯示模組以及部分工業高速傳輸場景。如果設備對帶寬要求進一步提高，則可考慮更高規格高速平臺；如果更關注成本與傳統顯示接口兼容，則可選擇較低速率系列。
在兼容與替代方面，項目開發階段建議優先確認：
(1). 連接器機械尺寸兼容性；
(2). Pin Definition一致性；
(3). 差分阻抗與線材結構一致性；
(4). 插拔壽命與鎖扣結構兼容性；
(5). 高速測試報告與SI驗證能力。
尤其對于國產化替代需求較高的項目，建議重點關注高速穩定性與量產一致性，而不僅僅是接口外觀兼容。

I-PEX 82885-100B-02-D極細同軸線束代表了當前超薄設備內部高速互連的發展方向之一。從高速SI性能到小型化結構設計，再到柔性布線能力，Micro Coaxial Cable正在逐漸成為高端顯示與高速設備中的主流方案。
