汽車電子電氣(E/E)架構正快速演進，電氣化與軟件定義汽車 (SDV)的發展重塑了汽車設計。整車廠不再簡單地增加電子控制單元 (ECU)，而是轉向區域架構，以降低系統復雜度、提升可擴展性并加快軟件部署速度。

與此同時，不斷增長的功率需求和能效要求正推動48V成為下一代低壓骨干架構。面對日益增長的車輛功率需求，傳統的12V系統已無法提供整車廠所需的能效或冗余空間。這必然推動下一代電動和混合動力平臺向48V架構轉型，也給工程師帶來了嚴峻的新挑戰。為此，恩智浦推出了一款可直接采用的48V區域ECU解決方案，該方案集成了數據管理、配電和音頻功能，旨在幫助減少工程開銷，加快產品上市進程。

恩智浦CoreRide Z248區域控制參考系統提供了一個完整的A樣品級ECU，集成了優化的芯片、智能電源管理以及預集成的安全認證軟件。作為首個基于恩智浦CoreRide平臺開發的完整的區域ECU參考系統，它采用系統級方法，結合了高性能計算、確定性網絡連接功能和深度集成的軟件。這為整車廠和一級供應商提供了一個穩定、可擴展的軟件定義汽車架構基礎，使工程團隊能夠?qū)Ｗ⒂谟脩趔w驗等差異化功能的開發。

恩智浦CoreRide Z248區域控制參考系統是一款高性能、完全集成的軟硬件解決方案，旨在通過規?；瘧?yīng)用解鎖48V架構的潛力。

計算、網絡連接與48V電源域

從硬件角度來看，Z248區域控制參考系統是一個高性能區域控制器，具有3個關鍵作用。

首先是提供原始計算性能，用于管理車身系統、診斷以及混合關鍵工作負載。

其次是作為網關，通過以太網、CAN FD或LIN網絡進行智能數據路由。

最后是負責區域功能的電源分配和轉換，集成了一個8通道音頻放大器，以支持將音頻放大功能直接嵌入?yún)^(qū)域ECU的行業趨勢。

體驗未來的區域控制，了解恩智浦CoreRide Z248區域控制參考系統如何加速面向軟件定義汽車的48V架構轉型，點擊這里>>

該設計的核心是恩智浦S32K5微控制器系列，該系列搭載了Arm Cortex-M7和Cortex-R52內核，支持單核、多核或鎖步內核配置。憑借創新的磁阻式隨機存取存儲器 (MRAM) 技術、硬件安全 (包括后量子特性)、多層隔離以及ASIL D功能安全等級，S32K5能夠?qū)崿F(xiàn)安全、可靠且可擴展的區域控制器。

為增加設計靈活性，設計人員可以定義具體的板要求，例如CAN或LIN通道的數量?？蛻暨€可以從其首選供應商處采購次要組件，進一步定制參考設計，以完成整個系統。

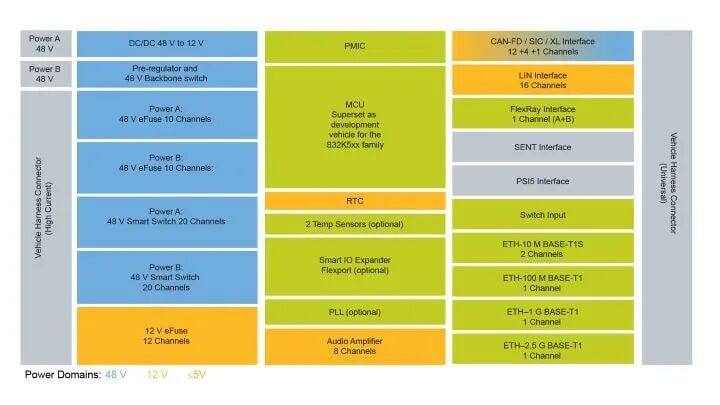

恩智浦CoreRide Z248區域控制參考系統硬件結構框圖。

完全集成的軟硬件解決方案

依托恩智浦CoreRide平臺，Z248區域控制系統化解了軟件定義汽車開發過程中關鍵的集成難題。通過與領先的軟件合作伙伴緊密協作，恩智浦提供了一個深度集成的板級支持包 (BSP) 解決方案。該方案不僅涵蓋微控制器抽象層 (MCAL) 及實時驅動 (RTD)，還垂直延伸至中間件，并在整個電路板層面水平覆蓋模擬器件。

該解決方案預集成了Vector軟件平臺 ，使整車廠和一級供應商能夠直接連接他們的應用軟件。他們可以在更短的時間內獲得功能完備的ECU，從而簡化開發流程，并確保在區域ECU架構中實現無縫集成。Vector軟件平臺與恩智浦CoreRide Z248的緊密集成，能夠?qū)有袨榈汝P(guān)鍵績效指標進行有價值的優化，確?？焖?、確定的ECU可用性。

該方案還提供了一個支持持續集成/持續測試/持續交付 (CI/CT/CD) 的環境，適用于快速采用、持續構建，并通過更高頻的端到端反饋循環來加速提升軟件質量。此外，考慮到區域ECU需要高且可預測的性能，Z248區域控制系統包含了全面的驗證 (功能、非功能、壓力、可靠性和魯棒性)，以及從整車級用例中提煉出的40多項經過優化的關鍵績效指標。這使得工程師能夠立即對系統行為進行基準測試，并充滿信心地進行規?；瘮U展。

恩智浦CoreRide Z248區域控制參考系統軟件架構。

滿足不斷演進的汽車需求

無論是純電動汽車 (BEV)、插電式混合動力汽車 (PHEV) 還是內燃機 (ICE) 汽車平臺，車輛的電氣化與軟件驅動化程度正日益加深。這意味著車輛將集成更多傳感器、執行器，承擔更繁重的計算任務，并需要頻繁進行無線 (OTA) 升級。相應地，由于整車廠要應對市場對高級安全、豐富功能及卓越用戶體驗的需求，汽車開發周期正不斷縮短。

恩智浦CoreRide Z248區域控制參考系統旨在加速這一轉型進程：對于初涉區域架構的團隊，它提供了一個高質量、完全集成的開發起點；對于已著手實施區域控制的團隊，則提供了一個充分優化的區域ECU解決方案。無論何種情況，恩智浦都致力于大幅降低開發門檻，助力業界更快邁向可擴展的軟件定義汽車架構。

Z248區域控制系統預計將于2026年底前全面上市。了解關于恩智浦CoreRide Z248區域控制參考系統的更多信息，以及向48V區域控制轉型的前沿動態，點擊這里>>

本文作者

Times Shi，恩智浦半導體系統市場營銷經理，專注于下一代區域控制器解決方案及48V汽車電源系統。他常駐慕尼黑，與全球整車廠、一級供應商及生態系統合作伙伴共同定義架構，加速推動創新、可擴展的區域平臺落地應用。其職業生涯始于韓國，擔任混合信號電路設計工程師，從事先進半導體工藝節點的開發工作。隨后他轉向代工廠業務的技術營銷領域，涵蓋通信、CMOS圖像傳感器及非易失性存儲器。在擔任現系統職務之前，他曾出任汽車微控制器產品經理，負責制定產品路線圖并探索區域控制器應用的新機遇。Times Shi出生于中國，持有瑞士IMD商學院的工商管理碩士學位以及韓國仁荷大學的工程碩士學位。
