一、項目背景

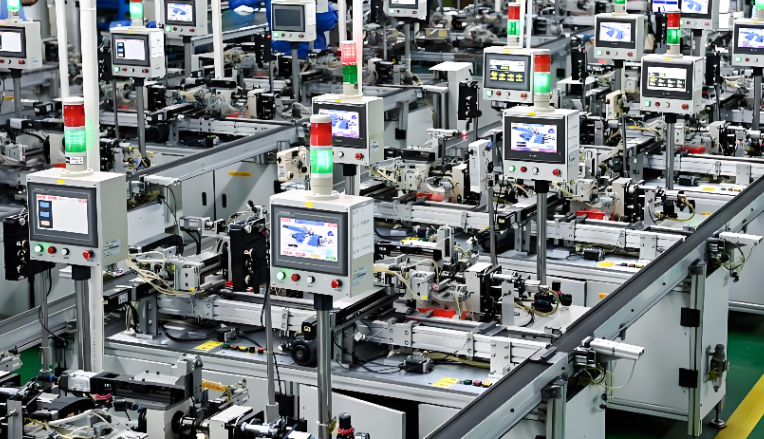

某制造業車間采用西門子S7-200 PLC（型號CPU 226CN，6ES7 216-2BD23-0XB8）作為生產流水線核心控制器，負責設備啟停、參數采集與邏輯控制。隨著生產升級，原有PLC僅支持PPI串口通信，無法滿足多設備聯動與遠程監控需求，引入遠創智控PPI-ETH-YC01 Plus直通型以太網轉換器，完美解決通信瓶頸，實現系統智能化升級。

二、項目痛點及核心需求

1.通信接口單一，擴展受限：西門子S7-200 PLC僅自帶1個PPI九針串口，只能連接1臺編程電腦或觸摸屏，無法同時接入新增的西門子S7-1200 PLC（型號CPU 1214C，6ES7 214-1AG40-0AB0）進行數據交互，無法實現多PLC協同控制。

2.協議不兼容，設備對接困難：車間新增西門子TP900 Comfort進口觸摸屏（型號6AV2 123-2JB03-0AX0），原有串口通信無法滿足觸摸屏高速數據傳輸需求，且無法與車間現有Modbus TCP協議監控系統對接，數據無法上傳至中控平臺。

3.布線復雜，維護成本高：若采用傳統串口擴展方案，需鋪設大量線纜，易出現信號衰減、干擾問題，導致設備誤動作，且后期線纜維護、故障排查耗時費力，影響生產效率。

4.遠程管理缺失：原有系統只能現場操作編程，無法遠程監控PLC運行狀態、修改參數，當設備出現故障時，需工程師到現場排查，延長停機時間。

三、解決方案及產品功能亮點

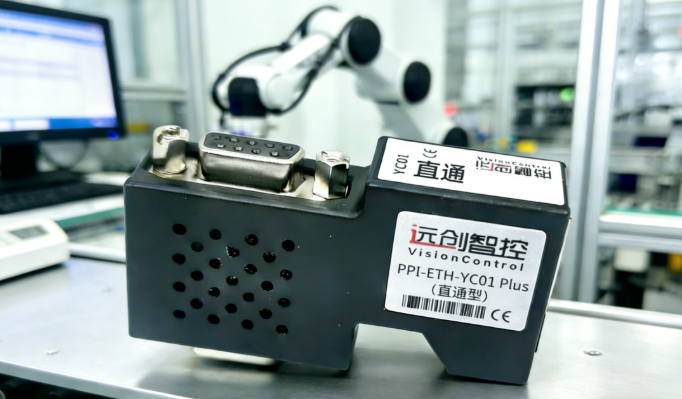

針對上述痛點，選用遠創智控PPI-ETH-YC01 Plus直通型以太網轉換器，作為西門子S7-200 PLC的通信擴展核心，無需修改原有PLC程序，快速實現串口轉以太網通信，具體方案及產品亮點如下：

1.產品核心功能亮點（適配項目需求）：

（1）原生支持PPI協議，無縫兼容西門子S7-200 PLC，實現PPI協議與以太網協議的透明轉換，無需額外編程，即插即用，不占用PLC資源。

（2）擴展1個RJ45網口和1個九針串口，接口豐富：九針口可直接對接西門子TP900 Comfort進口觸摸屏，實現現場操作與參數顯示；網口可接入西門子S7-1200/S7-1500 PLC，實現多PLC協同控制，同時支持連接中控電腦、工業交換機。

（3）支持Modbus TCP協議，可直接對接車間現有Modbus TCP監控系統，實現PLC數據實時上傳，便于中控平臺統一監控、數據分析。

（4）工業級穩定性設計，支持187.5Kbps波特率自適應，5kV光電隔離，抗干擾能力強，適配車間復雜工業環境，保障通信穩定。

2.具體實施方案：

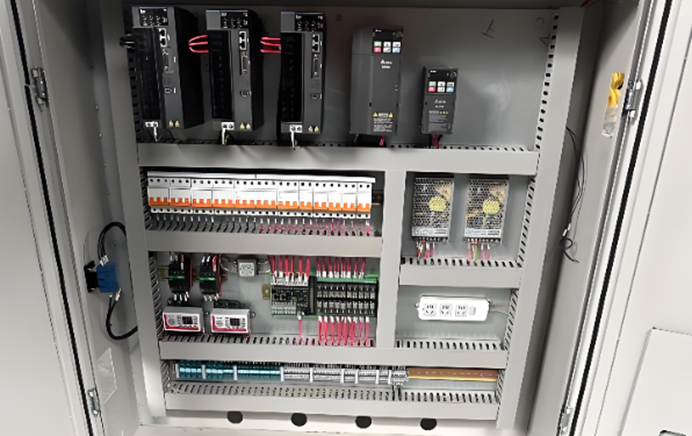

（1）硬件連接：將遠創智控PPI-ETH-YC01 Plus模塊通過九針串口與西門子S7-200 PLC（CPU 226CN）的PPI接口連接，模塊網口通過超五類屏蔽網線接入工業交換機；西門子S7-1200 PLC、中控電腦分別接入同一交換機，實現網絡互通；西門子TP900觸摸屏通過九針串口直接連接模塊的擴展九針口。

（2）參數配置：通過模塊自帶的Web管理界面，設置模塊IP地址（與PLC、中控電腦同網段），啟用PPI與Modbus TCP雙協議模式，將PLC的V區寄存器映射為Modbus TCP地址；配置S7-1200 PLC與S7-200 PLC的通信參數，調用PUT/GET指令實現數據交互，無需修改S7-200 PLC程序。

（3）調試運行：完成硬件連接與參數配置后，進行聯機調試，測試多設備通信穩定性、數據傳輸準確性，確保觸摸屏操作、多PLC協同、中控監控均正常運行。

四、使用前后對比

1.通信能力對比：

使用前：僅1個PPI串口，只能連接1臺設備，不支持多PLC協同，無法對接Modbus TCP監控系統，數據傳輸速率低（187.5Kbps），易受干擾。

使用后：擴展1個網口+1個九針口，可同時連接觸摸屏、S7-1200 PLC、中控電腦，支持PPI與Modbus TCP雙協議，數據傳輸速率提升，無信號干擾，實現多設備聯動。

2.操作與維護對比：

使用前：布線雜亂，故障排查耗時久；只能現場編程、操作，遠程無法管理，設備故障停機時間長，維護成本高。

使用后：采用以太網布線，簡潔規范，故障排查便捷；支持遠程監控、參數修改，工程師無需到現場即可處理問題，停機時間縮短80%，維護成本降低60%。

3.系統擴展性對比：

使用前：接口有限，無法新增PLC、觸摸屏等設備，難以滿足生產升級需求。

使用后：網口可靈活接入更多PLC、監控設備，支持系統后續擴展，適配生產規模擴大需求，無需更換核心控制器。

五、項目總結

本項目通過遠創智控PPI-ETH-YC01 Plus直通型以太網轉換器，成功解決了西門子S7-200 PLC接口單一、協議不兼容、擴展受限等痛點，無需更換原有PLC，以低成本實現了系統通信升級。模塊安裝便捷、運行穩定，實現了觸摸屏現場操作、多PLC協同控制、中控遠程監控的一體化需求，提升了生產效率，降低了維護成本，為老舊PLC設備智能化升級提供了高性?xún)r(jià)比解決方案。

相關技術交流請給邵工留言
