一、背景

某新能源鋰電池隔膜生產企業，核心控制系統采用西門子S7-300 PLC（型號CPU315-2DP），通過MPI總線連接西門子TP177B觸摸屏實現本地操作。隨著企業數字化轉型推進，原有系統出現多種通信瓶頸，亟需通過以太網擴展實現設備互聯與數據上傳，最終選用遠創智控MPI-ETH-YC02 Plus橋接型以太網轉換器，完美解決現有痛點，實現系統升級。

本次應用核心設備：西門子S7-300 PLC（CPU315-2DP）、遠創智控MPI-ETH-YC02 Plus橋接型以太網轉換器、西門子S7-1200 PLC（CPU1214C）、Modbus RTU（RS485）溫濕度傳感器（型號CHT-1000）、工業交換機（型號TP-LINK TL-SF1008P）。

二、痛點分析

1.通信協議局限：西門子S7-300 PLC采用MPI專有協議，僅支持本地MPI總線通信，無法接入以太網，無法與新型西門子1200 PLC互聯，難以實現產線數據集中監控，不符合數字化轉型需求。

2.接口資源不足：S7-300 PLC僅有1個MPI口，已連接觸摸屏，無法額外接入Modbus RTU（RS485）類型的傳感器、儀表等設備，無法采集產線環境、設備運行參數等關鍵數據。

3.協議不兼容：現場新增的溫濕度傳感器采用Modbus RTU（RS485）協議，而S7-300 PLC不支持該協議直接通信，需額外添加協議轉換設備，增加成本且布線復雜。

4.數據傳輸效率低：原有MPI總線傳輸速率有限，且僅支持短距離通信，無法實現數據遠距離上傳至中央監控系統，不利于生產調度與質量追溯。

三、解決方案與模塊功能應用

針對上述痛點，選用遠創智控MPI-ETH-YC02 Plus橋接型以太網轉換器作為核心轉換設備，該模塊專為西門子S7-300/400 PLC設計，核心功能亮點與痛點解決方案對應如下：

1.支持MPI協議，解決協議局限痛點：模塊可直接與西門子S7-300 PLC的MPI口連接，實現MPI協議與以太網協議的透明轉換，無需修改PLC原有程序，零編程部署，不占用PLC MPI口資源，完美適配原有系統，打破MPI協議無法接入以太網的限制。

2.擴展1個網口+1個九針口，解決接口不足痛點：模塊自帶1個以太網口和1個九針RS485口，九針口接入Modbus RTU（RS485）溫濕度傳感器，網口通過工業交換機連接西門子S7-1200 PLC，實現接口擴展，無需額外增加接口模塊，簡化布線。

3.支持Modbus RTU與Modbus TCP轉換，解決協議不兼容痛點：九針RS485口可直接接入Modbus RTU設備，將Modbus RTU協議轉換為Modbus TCP協議，通過網口傳輸至S7-1200 PLC；同時支持Modbus TCP協議，可與西門子1200/1500 PLC無縫通信，實現不同協議設備的互聯互通。

4.工業級穩定傳輸，提升數據傳輸效率：模塊采用雙核處理架構，ARM處理器處理MPI協議，FPGA處理以太網協議，支持自適應MPI總線波特率（187.5Kbps/1.5Mbps等），數據傳輸穩定，斷線重連時間<5秒，實現數據遠距離、高速傳輸，滿足中央監控需求。

四、設備部署與調試過程

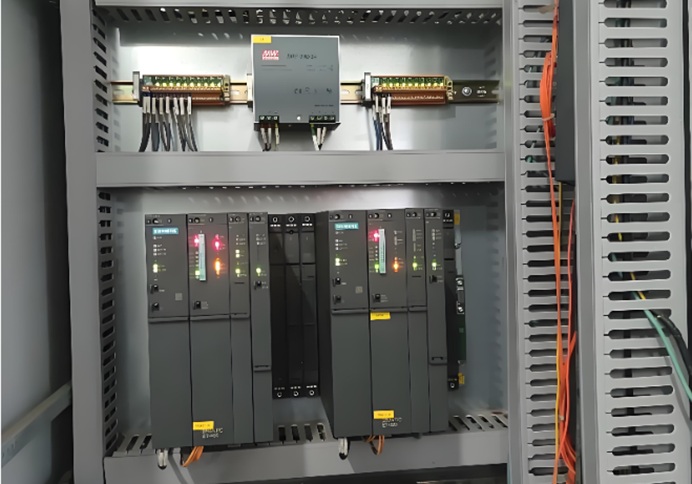

1.硬件部署：辦理產線臨時停機手續，佩戴防靜電手環，關閉控制柜電源，確認S7-300 PLC處于STOP狀態；通過MPI分接頭（6ES7972-0BA12-0XA0），將主線連接S7-300 PLC MPI口，支線1連接原有TP177B觸摸屏，支線2連接MPI-ETH-YC02 Plus模塊；將模塊九針RS485口接入CHT-1000溫濕度傳感器，網口通過工業網線接入交換機，交換機同時連接S7-1200 PLC；從PLC電源模塊引出24V DC電源，接入模塊電源端子，完成硬件連接。

2.軟件配置：電腦直連模塊默認IP（192.168.0.100），登錄Web界面（用戶名/密碼：admin/admin），設置模塊IP為192.168.1.50（與車間網絡同網段），匹配MPI波特率187.5Kbps、PLC地址3（不與原有設備沖突）；在TIA Portal V16中新建S7-1200項目，添加“Get”指令，伙伴IP指向模塊IP，配置數據映射，讀取S7-300 PLC的工藝參數和傳感器數據；通過Ping命令測試模塊連通性，完成聯調測試，確保各設備通信正常。

五、使用前后對比

1.通信能力對比：使用前，S7-300 PLC僅支持MPI本地通信，無法接入以太網，僅能通過觸摸屏本地操作；使用后，通過模塊實現MPI與以太網、Modbus RTU與Modbus TCP雙向轉換，可與S7-1200 PLC互聯，實現產線數據集中監控，支持遠距離數據傳輸。

2.接口與設備擴展對比：使用前，S7-300 PLC僅1個MPI口，無法接入傳感器等額外設備；使用后，通過模塊擴展1個網口和1個九針RS485口，可接入多個Modbus RTU設備和新型PLC，擴展能力大幅提升，成本僅為西門子原廠方案的30%。

3.操作與維護對比：使用前，系統調試復雜，新增設備需重新編程、布線；使用后，模塊零編程部署，Web界面可視化配置，5分鐘即可完成設置，維護便捷，斷線重連快速，不影響產線正常運行。

4.數字化適配對比：使用前，無法實現數據上傳與質量追溯，不符合數字化轉型需求；使用后，可將產線工藝參數、環境數據上傳至中央監控系統，實現數據實時監控與追溯，助力企業數字化升級。

本次應用中，遠創智控MPI-ETH-YC02 Plus以太網轉換器充分發揮其功能優勢，以低成本、易部署的方式解決了西門子300PLC系統的通信痛點，實現了設備互聯與數據高效傳輸，為老舊PLC系統智能化改造提供了可復制的方案，運行穩定可靠，獲得企業高度認可。
