春晚增加了很多人形機器人的節目，有人開玩笑，現在春晚的“含人量”越來越低了，未來的春晚搞不好就是一幫機器人在表演。也有人驚呼，人形機器人可能會讓很多人失業，而我覺得，人形機器人要想完全替代人力，可能還需要很長時間。

舞臺上的機器人確實能做很多高難度的動作，然而短短幾分鐘，到了幕后，機器人就不行了，劇烈的運動，讓機器人熱“趴”了。熱量主要來自于關節內部——電機，減速器，驅動等等部件，在瞬間高功率作用下，熱量無法完全散出，局部地方熱量累積導致超溫，直接影響到機器人的性能以及可靠性。

除了跳舞，像負重，運動，攀登等瞬態大功率的行為，對于人形機器人來說都是技術難點，因?yàn)樾袠I(yè)在人形機器人的方案設計階段，缺乏這方面的數據，也沒有對應的性能和可靠性相關的解決方案，而這些都需要時間的積累。尤其是可靠性，性能還可以直接測試，可靠性需要大量的加速實驗，而加速實驗本身是否有問題，都是一個未知數，行業一般都是靠量去積累，就好比車規的器件，一個器件的壽命模型，通常需要幾百臺機器，數年的時間。

在工程上，壽命評估是通過實際載荷和加速老化的載荷之間的比值來計算（參考文章：功率器件的壽命評估），如果要精確評估壽命，產品在全生命過程中的實際載荷要準確，功率循環實驗中的加速老化載荷也要準確。

個人認為，這恰恰是一個行業痛點。早期功率循環實驗（包括相關標準），實驗參數是由功率器件的開發者設計的，他們大部分都是Si-Pi的專家，但對于熱了解的比較有限，而失效的根本原因是熱載荷，這些實驗設計和標準，未必合理【參考文章：破析AQG 324功率循環實驗（PC）失效判定標準】。

以汽車的主驅為例，行業普遍認為，45%（城市道路，高速巡航等大部分汽車工況）、60%（正常起步，溫和加速）、100%（爬坡，超車，急加速）的額定電流下，主驅功率器件的主導失效機理完全一致，都是熱機械疲勞失效，損傷可以線性疊加。在功率循環實驗的一些標準中，一般都采用85%的電流（來自于標準），這是否真的很合理？確實值得仔細去分析分析。

器件的功耗可以分成開關損耗及導通損耗，導通損耗主要是器件的電阻導致的，從電路上，我們可以把器件的電阻分為鍵合線的電阻和芯片本體的電阻兩部分，還是以車規1200V IGBT為例，鍵合線的電阻可以認為是一個常值，大概在0.25～0.5 mΩ左右，溫度變化時，這個值的變化不大，而結溫為25°C時，芯片的本體電阻大約1～2 mΩ，芯片結溫為150°C時，本體電阻變成了1.6～4.3mΩ，由此可見，不同電流下，導通損耗在鍵合線和芯片本體之間的分配，并不是不變的。1200V SiC MosFET的情況和IGBT類似，大概是芯片本體電阻略大一點，大概在2.5-6.0mΩ左右。另一種影響器件的溫度分布的因素是開關損耗，IGBT的開關損耗也是隨著溫度升高而變大，但SiC MosFET的開關損耗會隨著溫度升高而變小。我們可以看到不同的電流，其失效機理并不完全一樣，實際情況是相當復雜的。電流直接決定熱載荷強度，大電流還會帶來電遷移、電流集聚效應和鍵合線局部過熱，這些都是可靠性考核必須可控的變量。不精確控流可能是電流不均→局部熱點→引入非典型失效，壽命結果分散性極大，無法用于壽命模型。

另一方面，影響功率循環實驗次數的三個核心參數為ΔTj、T_on以及Tjmax（參考文章：功率循環基礎篇（二）——功率循環壽命曲線解讀，轉載于公眾號，熱數字孿生之家，作者為深藏Blue），三者共同決定疲勞損傷速率、失效模式與最終循環次數。其中

?ΔTj決定應力幅度（主變量）

?T_on決定熱穩態與應力分布

?Tjmax決定高溫蠕變與失效機理

ΔTj的物理意義——結溫波動幅度：ΔTj=Tjmax?Tjmin直接對應每一周的熱膨脹–收縮幅度，是熱機械疲勞的驅動力。ΔTj是功率循環實驗中最敏感、最核心的參數，所有加速老化的本質，都是提高ΔTj。ΔTj增加20～30℃，壽命可能下降一個數量級，因此功率循環實驗過程中，對于Tjmax和Tjmin的精確測試，是保證功率循環實驗數據有效的前提。（參考文章：關于JESD 51-14標準的理解和說明）

T_on的物理意義是導通的時長，它代表額芯片的熱量在散熱路徑上的位置分布，熱量是否充分傳遞到焊層、基板，以及溫度分布是否均勻。T_on過小，Nf偏長（偽長壽），T_on適中，Nf穩定、可復現，T_on過長，實驗效率下降。在AQG324標準中，對T_on的定義分為秒級和分鐘級，我猜測該實驗設計的目的是為了定義適中的T_on，但僅僅用秒級和分鐘級，并不能一概而論。

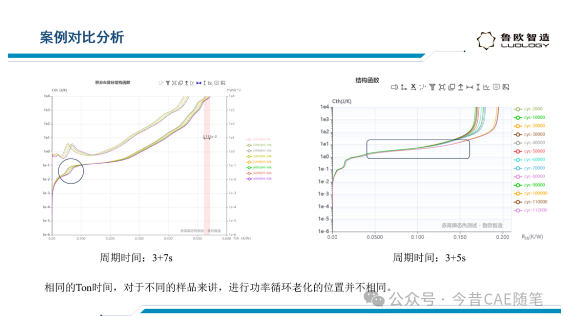

下圖是兩個不同器件的秒級功率循環實驗，加熱時長均為3秒，右邊的器件熱時間常數比左邊的小一些，因此冷卻時長左邊為7s，右邊為5s。

用結構函數可以看出，左邊器件的失效主要發生在器件的Die Attach的位置，而右邊器件的失效主要在器件下面的導熱硅脂。這就說明，即使是同樣的T_on，對于不同的器件，不一定都是適中的時長，老化的位置也未必一致，具體要看器件本身的熱時間常數。

再次提出結構函數在功率循環實驗中的重要性，結構函數是功率循環實驗中解析器件熱路徑、定位失效位置、監測老化過程、驗證加載合理性、校準壽命模型的核心手段。它將傳統“只能看整體失效”的實驗，提升為“可分層、可定量、可機理分析”的科學可靠性評估方法，是現代功率循環測試不可或缺的關鍵技術。

尤其某一些團隊，主要的任務就是研究局部失效機理（比如研究不同Die Attach的工藝對壽命的影響），只有通過結構函數才能確定實驗數據的有效性，大大降低實驗次數，縮短實驗時間。

Tjmax決定高溫蠕變、失效機理是否改變，其物理意義是每個循環的最高結溫，決定材料高溫強度，蠕變行為，以及是否出現過熱型失效。Tjmax≤額定最高結溫失效為：熱機械疲勞（焊層、鍵合線）機理穩定，壽命可疊加、可預測；Tjmax過高會導致芯片氧化、金屬化重構、焊料軟化流淌、熱失控→失效機理改變，壽命不再受控。Tjmax不只是溫度上限，更是失效機理的“閘門”。它決定壽命是“正常疲勞”還是“過熱燒毀”。

盡管汽車行業的可靠性實驗還并不十分科學合理，基于歷史數據和經驗，功率循環仍然為汽車行業的可靠性做出了不可磨滅的貢獻，而人形機器人行業是一個全新的行業，更關鍵的是我們走在了世界的最前沿，抄無可抄，基本上都是在借鑒其他行業的經驗上，進行大量的復雜的正向設計，實驗數據得靠自己一點一點的積累，這需要很長的時間，從今年相對于去年的進步去猜想，也許十年，也許二十年，我們的人形機器人可以真正的擺脫熱煩惱，從而實現大批量應用。
