敏源傳感科技日前正式宣布，其最新推出的車規級十通道多模式寬頻數字電容傳感芯片MC1081A已成功通過了車規最高等級的AEC-Q100 Grade 0可靠性認證，該產品可在-40℃至+150℃的極端溫度環境下穩定工作，為汽車非接觸式感知應用提供了高可靠性的國產解決方案。

一、產品概述

MC1081A是一款高集成度、10通道、寬頻的數字電容傳感芯片，專為高精度電容型感知應用而設計。芯片直接與測量電極板相連，通過檢測振蕩頻率的變化來感知電容的微小變化，激勵頻率在0.1MHz～30MHz范圍內可調，并輸出16bit數字信號，對應電容測量最高分辨率達到1fF。芯片內置數字測溫、LDO、DSP計算等電路，通過I2C接口可靈活配置各項功能并讀取數據。

二、核心設計優點

1. 十通道多模式測量，靈活適配多樣化感知需求

MC1081A最多可同時支持10路單端電容測量，或5路雙端浮空電容/互電容測量，適配單端自電容、雙端浮空電容及互電容等多種工作模式。單通道轉換時間為0.1ms～23.5ms可配置，用戶可根據應用需求靈活平衡速度與精度。芯片內置運放電路還支持有源屏蔽功能，可有效抑制相鄰?fù)ǖ乐g的串?dāng)_干擾，提升測量精度。

2. 寬頻可調激勵，穿透性與場景適應性兼具

MC1081A的電容激勵頻率調節范圍覆蓋100kHz至30MHz，激勵幅度可在0.2V～4.2V范圍內靈活可調，穿透性強，可適應不同介質的介電檢測需求。相比上一代產品，內部參考時鐘從2.4MHz升級至19.2MHz，測量速度快8倍，內部還集成了20pF高精度參考電容，進一步提升了測量一致性。

3. 集成高精度數字測溫，滿足溫度補償與復合傳感需求

芯片內部集成了16bit高精度數字溫度傳感器，可用于電容測量的溫度補償，也可作為獨立的溫度傳感通道輸出，實現電容與溫度復合感知，拓展了單芯片的應用邊界。

三、車規測試情況

Grade 0極致可靠——挑戰最嚴苛環境的硬實力

當前市面上大部分車規芯片停留在Grade 1（-40℃～125℃）等級，而MC1081A為Grade 0等級（-40℃～150℃）等級，在底盤域 、 動力域 、 座艙域 和輔助駕駛域都以可以應用。

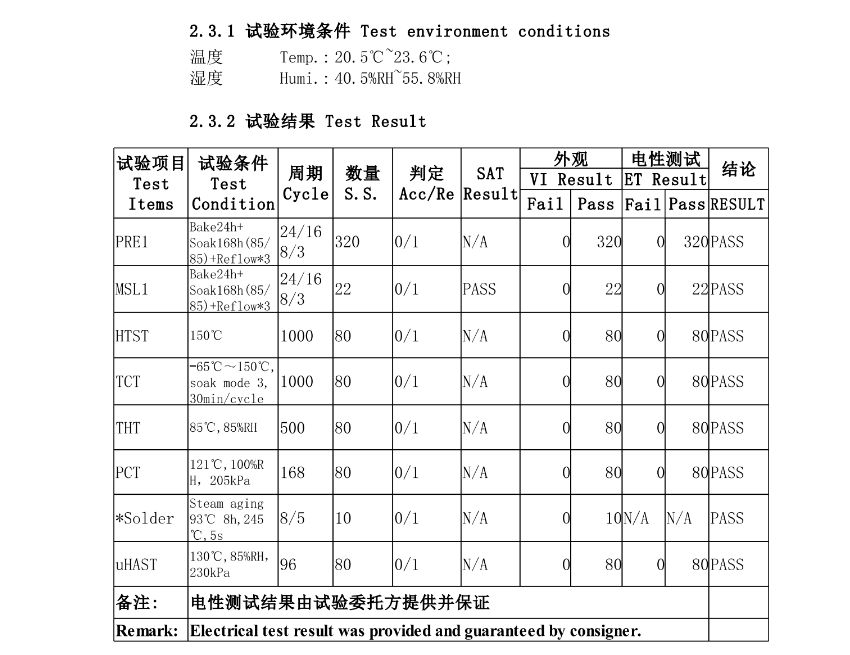

部分可靠性測試結果：

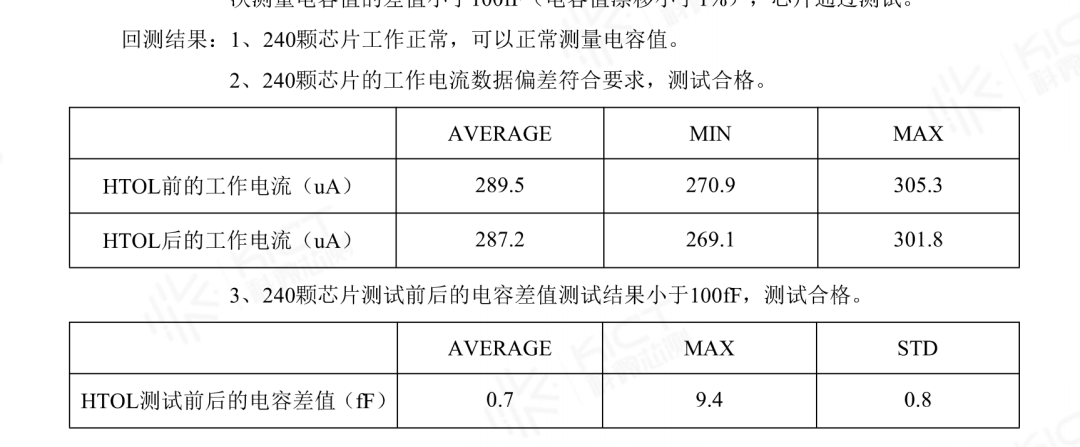

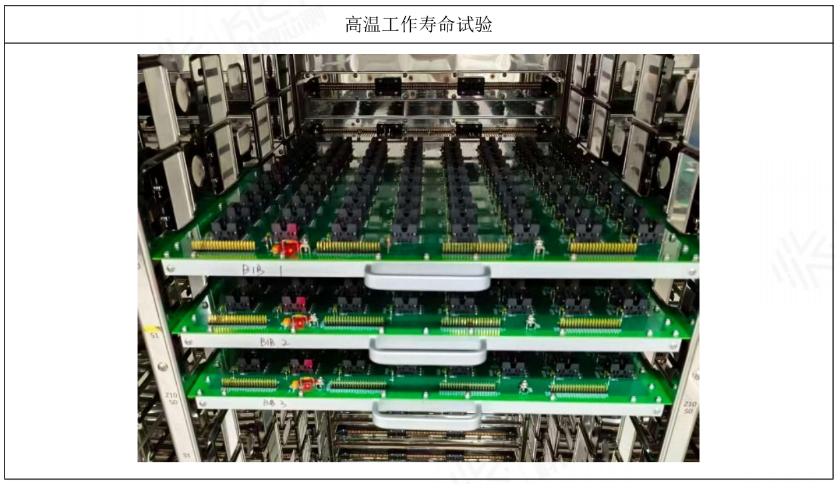

1000h高溫循環沖擊 HTOL 測試

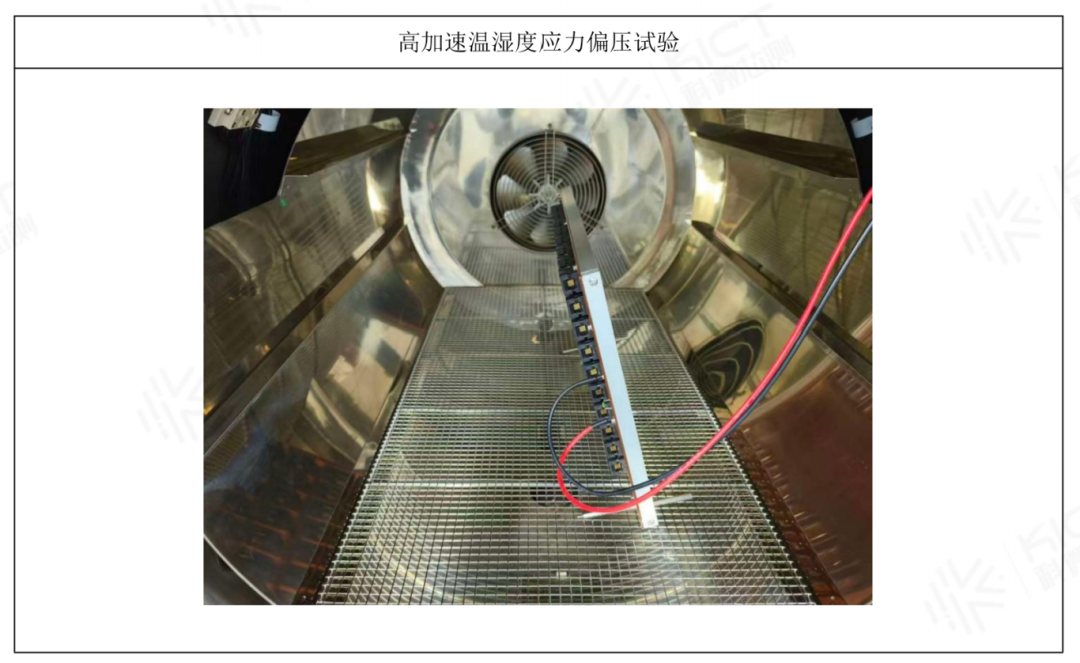

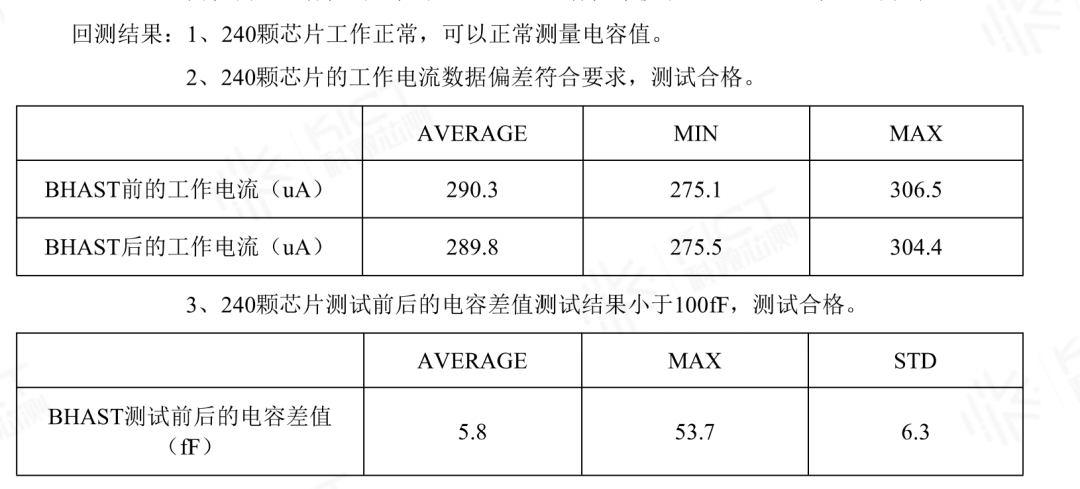

高加速溫度和濕度應力（BHAST）測試

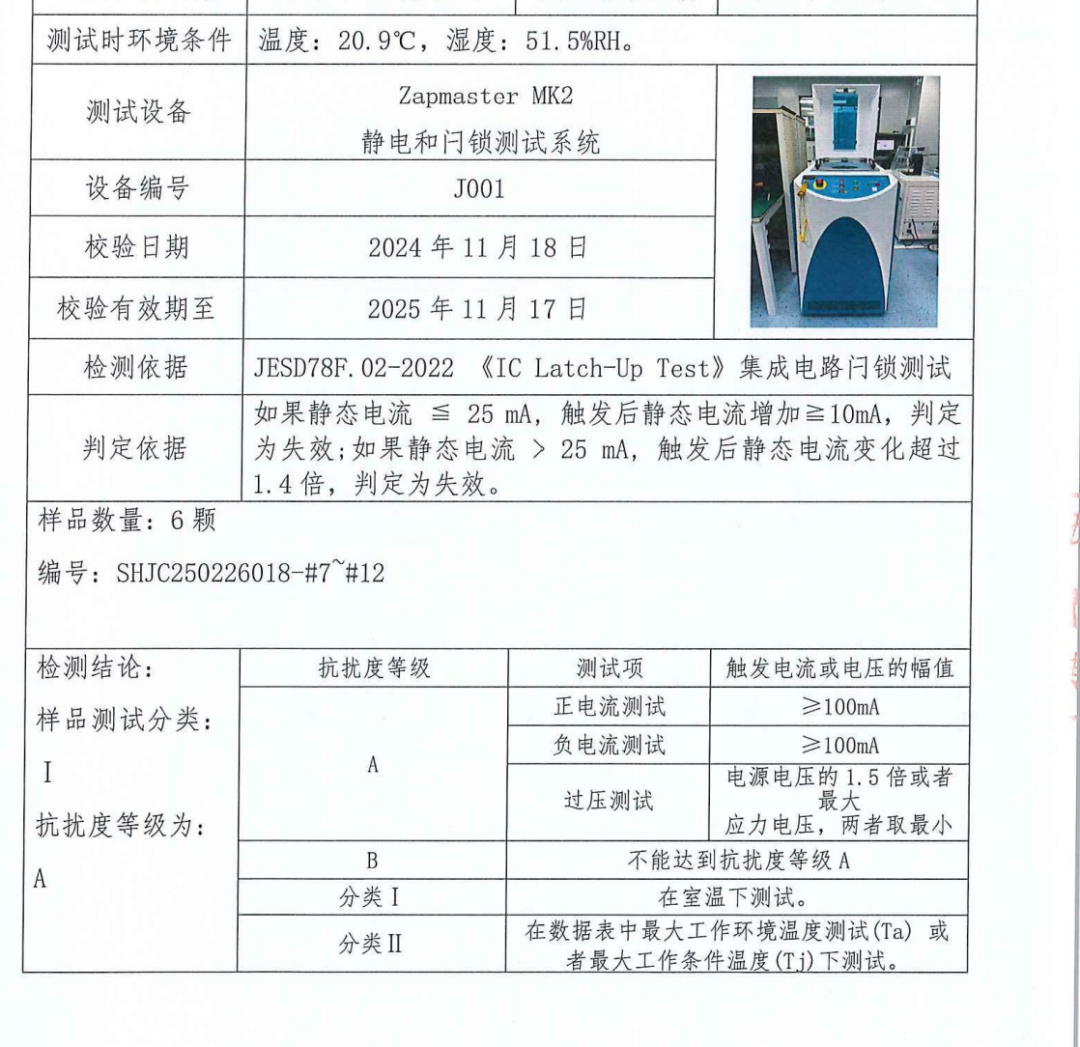

閂鎖效應（Latchup）測試

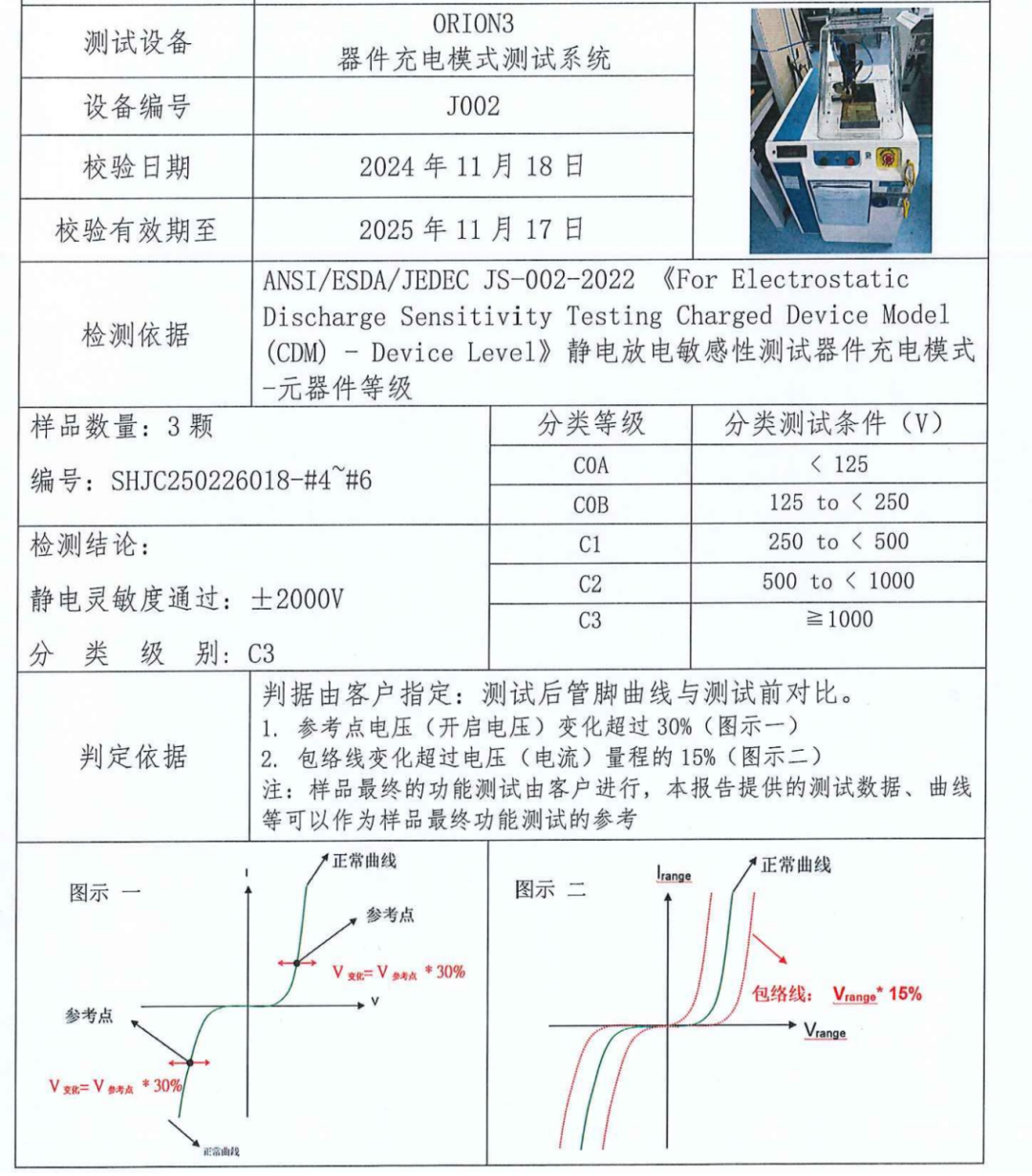

ESD器件充電模型（CDM) 測試

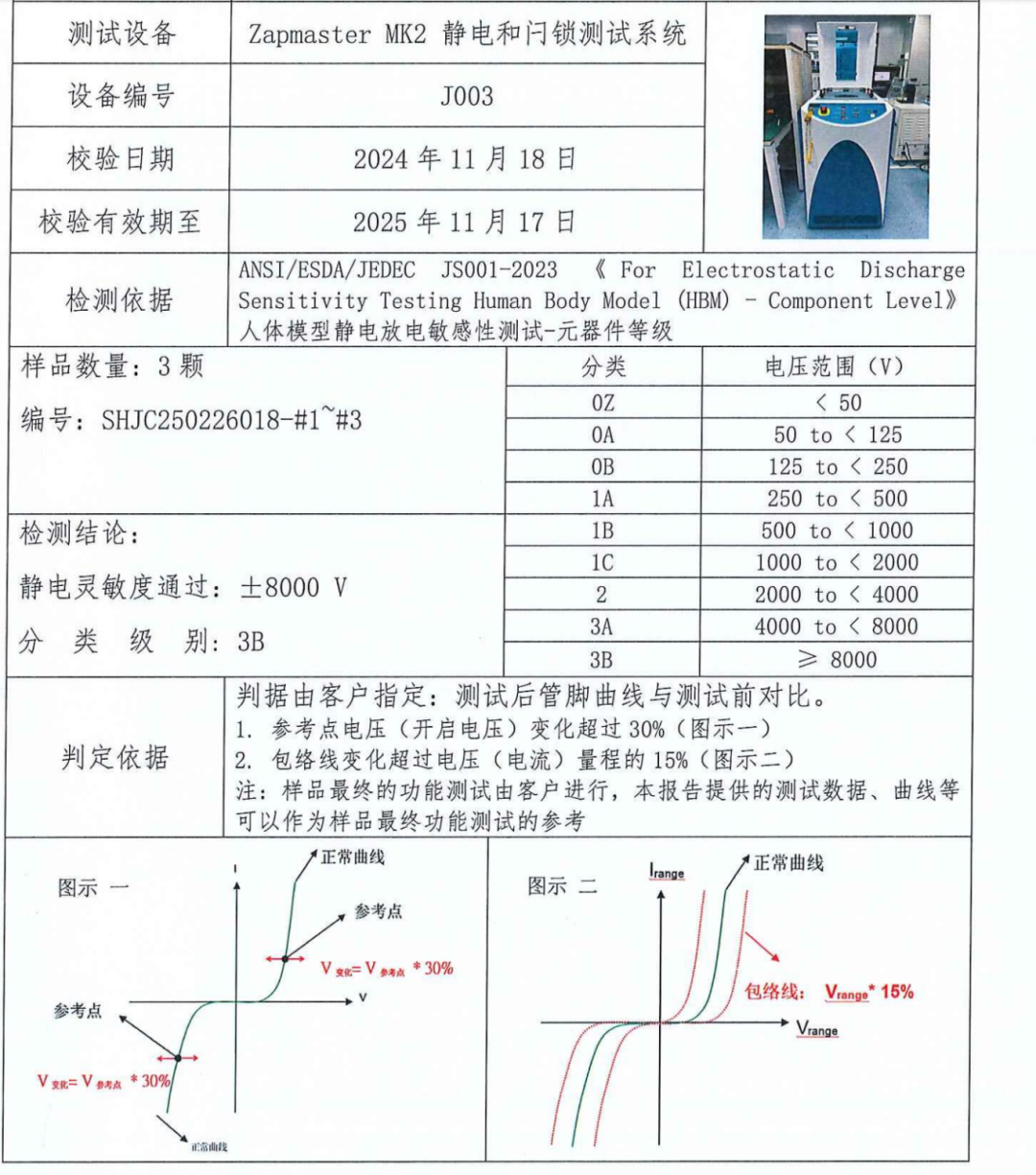

ESD 人體模型(HBM) 測試

四、典型應用場景

基于優良的可靠性、靈活的多通道配置特性，MC1081A可廣泛適用于：

車內接近感知與觸控：無感方向盤多點觸控、防水觸控按鍵、非接觸手勢識別、乘員接近檢測及智能座艙人機交互；

汽車油液濃度檢測：可實現對多種車用油液的品質、濃度及含水率實時在線檢測；

車身及底盤系統狀態監控：底盤涉水預警、雨量感知、水浸傳感等；

汽車液位監測：發動機油位、剎車液位、冷卻液位、尿素液位等非接觸電容式液位傳感；

新能源汽車電池包安全傳感：動力電池冷卻液泄漏檢測、電池包內部凝結水監測、濕度、鼓脹柔性壓力變化檢測；

工業及消費電子的車規兼容場景：需要高溫可靠性并可復用傳感芯片的車載充電設備、熱管理系統等。

五、供貨與封裝信息

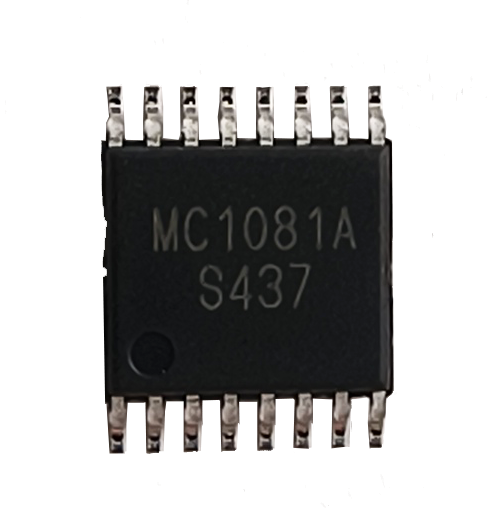

MC1081A采用TSSOP16封裝，尺寸為5.0mm×4.4mm×1.2mm，以編帶形式供貨，每盤4000顆。芯片現已開放樣片申請與批量訂購。

MC1081A

如需測試詳細報告、產品規格、開發套件、樣品支持或技術咨詢，請?jiān)L問敏源傳感官方網站www.mysentech.com 或者來尋 18057318230 獲取更多詳情。
