博爾森PROFINET磁致伸縮位移傳感器作為PROFINET IO設備，可與西門子S7?1200/1500等PLC（IO控制器）實現穩定實時通訊，核心流程為硬件接線→GSD文件導入→網絡組態→參數配置→數據映射→調試，全程無需復雜編程，僅需在TIA Portal中完成組態與參數設置。

一、前期準備

硬件準備

西門子PLC（S7?1200/1500，帶PROFINET接口）、博爾森PROFINET磁致伸縮位移傳感器、DC24V電源、超五類/六類屏蔽網線、工業以太網交換機（可選，多設備組網時使用）。

傳感器供電：DC24V（L+接24V+，M接24V?），PROFINET網線連接傳感器RJ45口與PLC/交換機網口，屏蔽層可靠接地。

軟件與文件準備

安裝TIA Portal（博途）軟件，建議V17及以上版本。

從博爾森官網獲取對應傳感器型號的GSDML文件（PROFINET設備描述文件，后綴為.gsdml），解壓備用。

二、GSDML文件導入（關鍵步驟）

打開TIA Portal，新建項目或打開現有項目，進入“設備與網絡”視圖。

點擊菜單欄選項→管理通用站描述文件（GSD）。

在彈出窗口中，點擊“源路徑”旁按鈕，選擇解壓后的GSDML文件所在文件夾。

在“導入路徑的內容”列表中勾選博爾森傳感器的GSDML文件，點擊安裝，等待安裝完成后關閉窗口。

安裝成功后，硬件目錄中會新增“博爾森→PROFINET IO→磁致伸縮位移傳感器”對應型號設備。

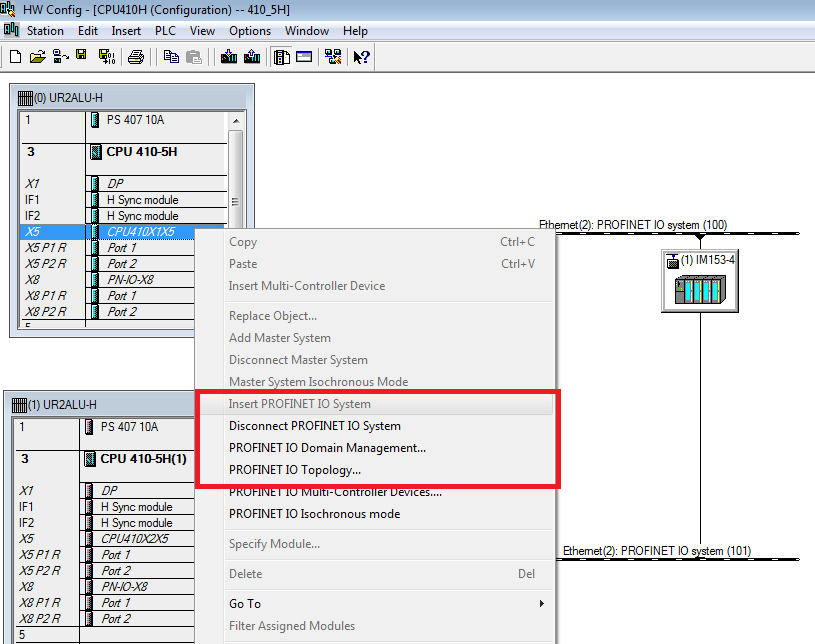

三、PLC與傳感器網絡組態

1. 添加PLC與傳感器

在“設備與網絡”視圖，點擊“添加新設備”，選擇對應西門子PLC型號（如CPU 1215C DC/DC/DC），添加至項目。

從硬件目錄“其它現場設備→PROFINET IO→博爾森”中，拖拽對應傳感器型號至網絡視圖空白處。

2. 網絡連接與IP/設備名稱配置

網絡連接：將PLC的PROFINET接口與傳感器的PROFINET接口用網線連接（星形拓?fù)渲苯舆BPLC，多設備可經交換機）。

PLC IP配置：選中PLC，在屬性面板“常規→PROFINET接口→以太網地址”，設置PLC IP（如192.168.0.1）、子網掩碼255.255.255.0。

傳感器IP與設備名稱配置：選中傳感器，在屬性面板“常規→PROFINET接口→以太網地址”，設置與PLC同網段IP（如192.168.0.10）；設備名稱需設置唯一名稱（如BRSEN_Sensor_01），且與傳感器實際存儲名稱完全一致（區分大小寫）。

四、傳感器參數與數據映射配置

1. 傳感器基本參數設置

雙擊傳感器進入設備視圖，在屬性面板配置核心參數：

測量量程：匹配傳感器實際行程（如0?1000mm）。

輸出數據格式：選擇32位浮點數（Float） 或32位無符號整數（DWord）（常用浮點數，直接對應實際位移值）。

通訊周期：設置為1ms?10ms（根據實時性需求調整，默認2ms）。

診斷功能：?jiǎn)⒂猛ㄓ嵐收?、測量異常等診斷報警，便于故障排查。

2. 數據映射（PLC與傳感器數據交互）

PROFINET通訊通過過程映像區（I/Q區） 實現數據交換，需將傳感器位移數據映射至PLC輸入?yún)^(qū)（I區），PLC控制指令映射至傳感器輸出區（Q區）：

輸入數據（傳感器→PLC）：傳感器位移值、狀態字、診斷信息，自動映射至PLC的輸入映像區（I區），如IW0/IW2存儲位移數據，IB4存儲狀態字。

輸出數據（PLC→傳感器）：PLC發送的控制指令（如復位、量程切換），映射至PLC的輸出映像區（Q區），如QB0控制傳感器復位。

數據地址確認：在傳感器屬性“I/O地址”中，查看自動分配的I/Q地址，記錄位移數據對應的I區地址（如ID0，32位浮點數）。

五、下載與通訊調試

1. 程序下載

完成組態后，點擊TIA Portal工具欄“編譯”，檢查無錯誤后，點擊“下載到設備”。

選擇PLC的PROFINET接口，輸入PLC IP，完成下載；傳感器無需單獨下載，PLC組態會自動同步參數。

2. 通訊狀態檢查

在線監控：進入TIA Portal“在線與診斷”，查看PLC與傳感器的通訊狀態，傳感器圖標顯示綠色表示通訊正常，紅色表示故障。

數據監控：在PLC變量表中，添加位移數據對應的I區地址（如ID0），監控實時位移值，移動傳感器磁環，數值應同步變化。

故障排查：通訊異常時，檢查網線連接、IP與設備名稱是否匹配、GSD文件是否正確、電源是否正常，使用PRONETA工具分配設備名稱、排查網絡故障。

六、PLC程序讀取位移數據（示例）

在OB1中編寫簡單程序，讀取傳感器位移數據并轉換為實際工程值（以32位浮點數為例）：

// 定義變量 VAR Sensor_Displacement: REAL; // 實際位移值 Raw_Data: DWORD; // 傳感器原始數據（I區） END_VAR // 讀取傳感器原始數據（映射至ID0） Raw_Data := ID0; // 轉換為實際位移值（無需額外換算，GSD已配置量程對應） Sensor_Displacement := DWORD_TO_REAL(Raw_Data);

七、常見問題與解決

傳感器無法被PLC識別：檢查GSD文件是否正確導入、設備名稱與IP是否匹配、網線是否正常、子網是否一致。

位移數據異常：確認數據格式（浮點數/整數）與組態一致、測量量程配置正確、磁環安裝無干擾。

通訊中斷：檢查屏蔽接地、電磁干擾（遠離變頻器等強干擾源）、通訊周期設置是否合理。
