傳統負壓LDO在噪聲、電源抑制比、電壓、輸出電流、靜態電流和壓差之間難以兼顧，工程師不得不在各個性能參數之間反復權衡。

共模半導體全新推出GM13011-微功率、低噪聲、高壓、大電流負壓LDO。該器件支持-1.8V至-40V寬壓輸入，提供-2.5V、-5V、-12V固定高壓輸出選項。在1.5A滿載下仍能穩定工作，能保持60μVRMS的低噪聲、350mV的低壓差和僅1.8mA的靜態電流。并采用低至14°C/W的TO263封裝，為高壓負壓LDO系列添加了新成員。

GM13011可替代ADI LT3015，并在寬壓輸入、大電流輸出、低熱阻散熱、功耗控制上實現全面升級。

一、核心優勢：為噪聲敏感型應用而生

（1）支持-40V高壓輸入，適配工業總線

GM13011輸入電壓范圍高達-40V，可直接從-24V工業負壓軌等高壓負壓源取電，無需額外前級降壓電路，簡化系統架構。

（2）固定高壓輸出+可調模式，靈活適配多種電壓需求

提供-2.5V、-5V、-12V固定輸出電壓選項，同時支持可調模式，通過外部電阻分壓器可將輸出設置為-1.22V至-40V之間的任意值。一顆芯片覆蓋從低壓邏輯供電到高壓負壓總線的多樣化需求。

（3）1.5A滿載能力，低壓差不妥協

全負載1.5A條件下，壓差僅350mV，確保高壓差工況下的穩定輸出，降低功率損耗。

（4）低噪聲：60μV

在10Hz至100kHz帶寬內輸出噪聲低至60μVRMS，無需額外降噪電路，直接為低噪聲放大器、ADC、DAC供電，顯著提升系統信噪比。

（5）微功耗設計，延長電池續航

• 工作靜態電流：1.8mA
• 關斷電流：3μA
• 低壓差工況下靜態電流仍受控

（6）低熱阻封裝，應對高壓差散熱挑戰

• TO-263封裝：θJA =14°C/W
• DFN封裝：θJA = 40°C/W

TO-263封裝低至14°C/W的熱阻，在-15V輸入、-12V輸出、1A負載的高壓差、大電流工況下，有效控制溫升，保證系統長期可靠運行。

（7）陶瓷電容兼容，簡化設計

最小10μF陶瓷輸出電容即可穩定工作，無需增加ESR，降低BOM成本與布局復雜度。

（8）完備保護功能

• 限流保護（典型值2A）
• 過溫保護（165°C關斷，15°C遲滯）
• 使能控制（支持正負邏輯）

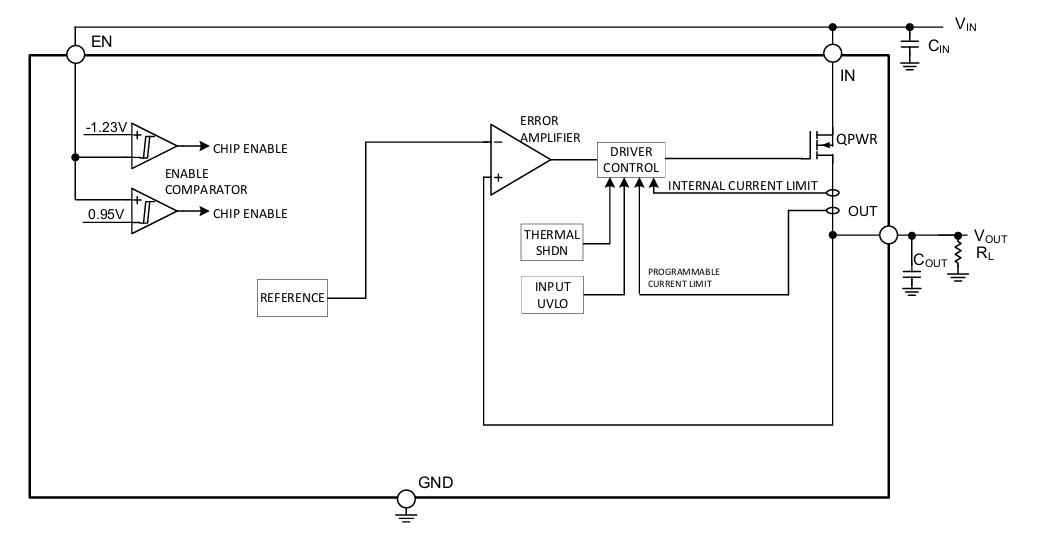

二、功能框圖

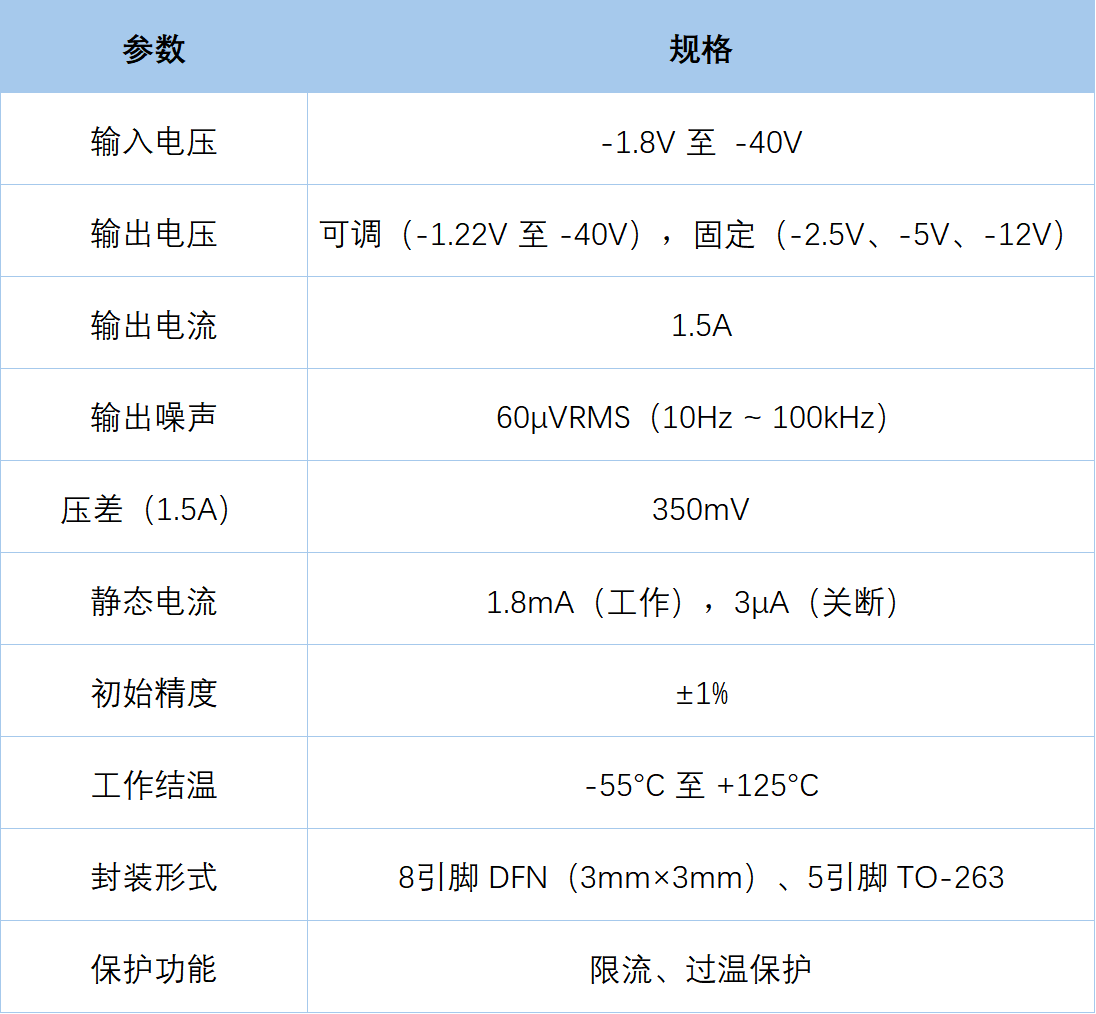

三、技術規格速覽

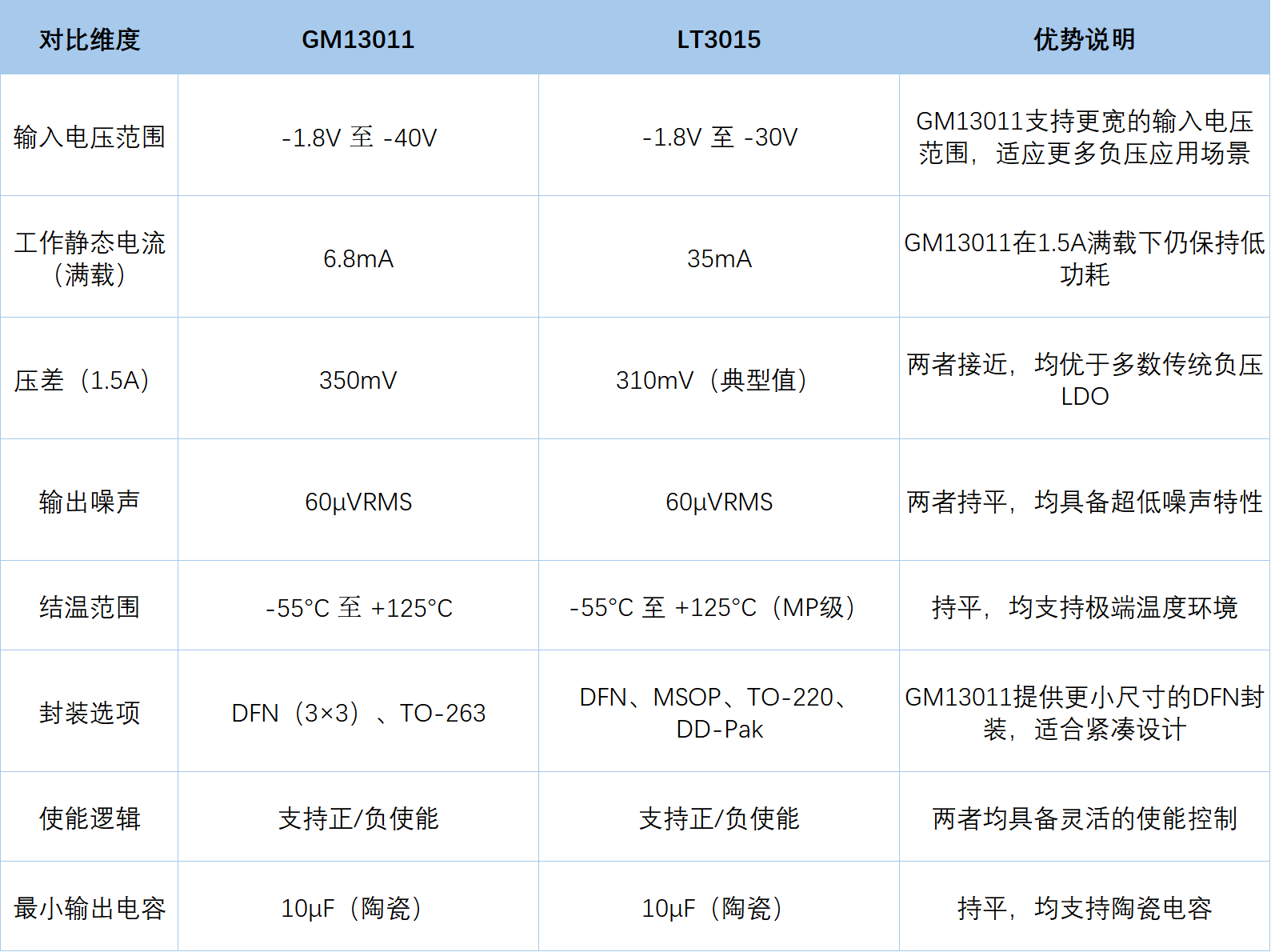

四、競品分析：GM13011 vsLT3015

在與業內同類負壓LDO產品LT3015的對比中，GM13011在多個關鍵維度上展現出顯著優勢：

總結：GM13011在高壓輸入（-40V）、封裝熱阻（TO-263低至14°C/W）等指標上優于LT3015，適合對寬壓輸入、高壓固定輸出、大電流、嚴苛散熱有高要求的負壓電源設計。

五、典型應用場景

1. 工業負壓總線

-24V工業軌輸入，穩定輸出-15V驅動儀表放大器、高精度ADC。

2. 低噪聲放大器與精密儀表

60μVRMS輸出噪聲（10Hz~100kHz），適用于頻譜分析儀、鎖相放大器等對負電源噪聲敏感的高端儀器。

3. 醫療與保健設備

-55°C至+125°C寬溫工作，滿足醫療成像、患者監護儀對長期穩定性和惡劣環境適應性的要求。

4. 電池供電系統

工作時1.8mA、關斷時3μA的超低功耗，大幅延長手持儀表、便攜醫療設備的電池續航時間。

5. 高壓差、散熱受限場景

TO-263封裝低至14°C/W的熱阻，在-15V輸入轉-12V輸出、1A負載下有效控制溫升，適用于密封機箱、無風扇工業設備。

6. ADC/DAC負電源供電

低噪聲輸出與正壓LDO組成對稱供電方案，為高精度的數據采集電路提供干凈、穩定的負電源軌。

7. 開關電源后級穩壓

利用72dB@120Hz的電源抑制比，濾除前級電源波動，為敏感模擬負載提供純凈的電源。

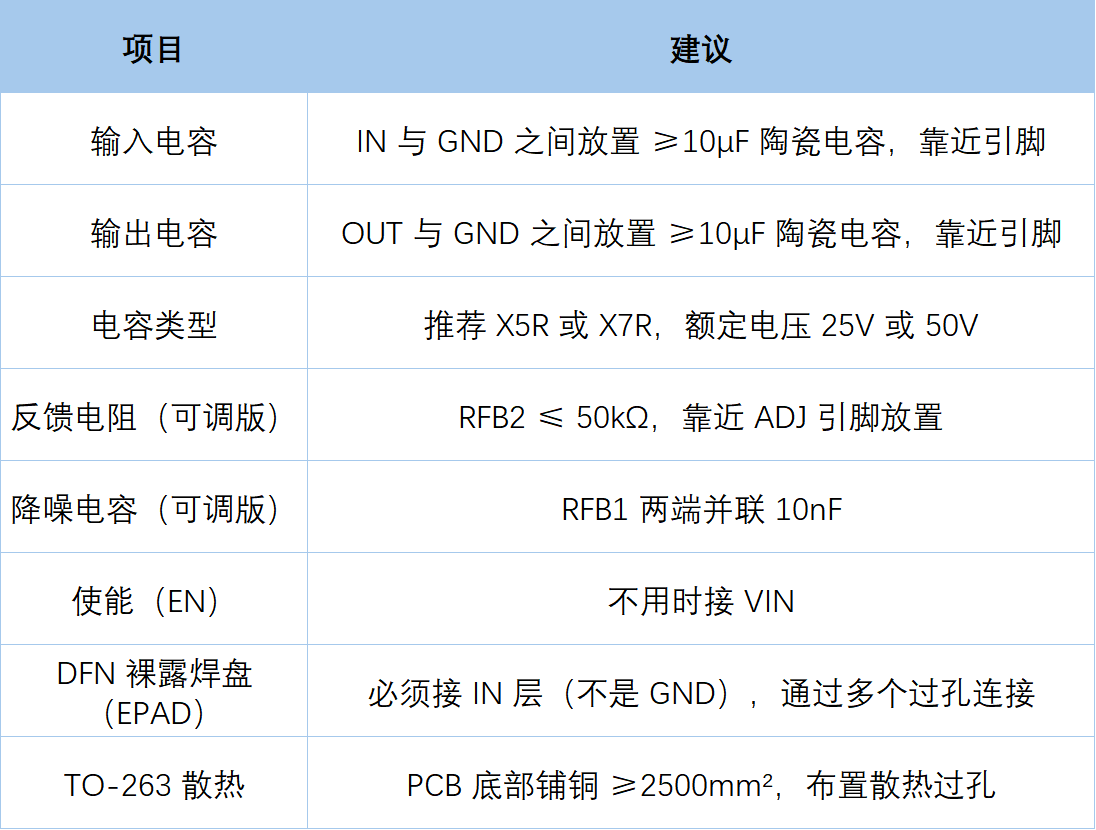

六、PCB布局建議

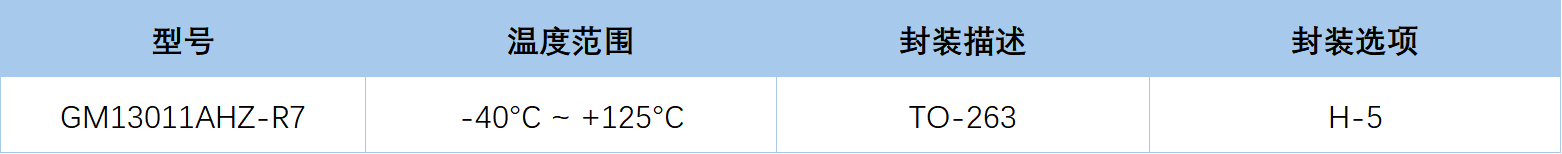

七、訂購指南

八、結語

GM13011的推出，進一步豐富了共模半導體在高性能模擬電源領域的產品矩陣。它以低噪聲、微功耗、寬電壓范圍和小尺寸封裝的獨特組合，為低噪聲儀表、通信設備和醫療電子等對負壓質量要求極高的應用，提供了極具競爭力的電源解決方案。

想提前了解更多內容，歡迎關注“共模半導體”微信公眾號~
