在SMT生產過程中，回流焊后出現元件偏移、立碑等不良現象是比較常見的工藝問題。輕微的偏移可能影響外觀，嚴重時甚至?xí)?dǎo)致元件偏出焊盤，影響電氣連接可靠性。東莞路登電子科技結合多年電子制造服務經驗，從以下幾個方面逐一分析回流焊后元件發生偏移的原因及排查方向：

一、錫膏印刷環節

首先檢查錫膏印刷是否存在偏移。如果印刷位置不準，過回流焊時，熔融錫膏的表面張力會將元件拉向錫膏量少的一側，造成偏移。

二、設備狀態檢查

打開回流焊上蓋，檢查運輸導軌是否水平、鏈條有無異常震動，同時觀察貼片機在貼裝較重元件時動作是否過大，這些機械因素都可能導致元件在進入回流焊前已處于不穩定狀態。

三、偏移規律分析

觀察元器件的偏移方向：

如果所有元件都朝同一方向偏移，則很可能是回流焊內部熱風風量過大導致。此時可將風量調至10~20Hz或最低檔位進行驗證。

如果只有固定位置的個別元件出現偏移，則需重點排查貼裝或焊盤設計問題。

四、貼裝高度確認

檢查貼片機的元件貼裝高度設置。正常情況下，元件應壓入錫膏約一半厚度。若設定高度大于元件實際厚度，會導致貼裝偏高，元件容易被熱風吹偏。

五、焊盤設計問題

焊盤設計不對稱或間距過大，會使元件貼裝后與焊盤的重疊區域不足，回流焊時錫膏無法提供足夠的自對中能力，從而引起偏移。

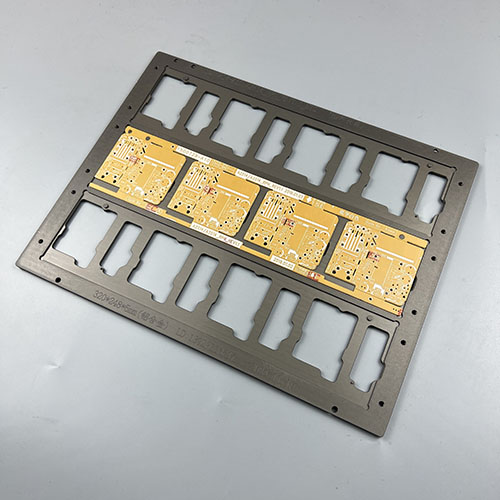

smt治具

六、回流焊溫度曲線設置不當

預熱升溫過快：溫度急劇上升會瞬間降低錫膏黏度，錫膏形態變化過快，元件容易移位。

峰值階段沖擊：到達峰值溫度時，助焊劑劇烈氣化產生的沖擊力也可能推動元件。

七、其他常見影響因素

PCB過厚或過薄，導致PCB與元件的升溫速率不同步；

預熱溫度偏低、保溫時間過短，錫膏未能充分活化；

元件引腳或焊端氧化，可焊性差；

錫膏內部混入異物，影響潤濕均勻性。

八、小概率但需注意的原因

回流焊出爐后撞板；

貼片機坐標偏移；

吸嘴磨損或堵塞導致貼裝壓力不均衡；

元件單邊上錫不良，產生不均勻拉力。

總結建議

大多數元件偏移案例，其實都與保溫時間不足、風量設置不當或貼裝高度不準有關。建議從錫膏印刷、貼裝精度、回流焊曲線三個關鍵環節依次排查，結合偏移規律快速定位根本原因，從而制定有效的改善措施。
