一、項目背景與需求

某中小型自動化加工廠現有3條生產線，核心控制設備采用西門子S7-200系列PLC及西門子SMART SR40 PLC，主要負責生產線啟停、電機調速、物料輸送等核心控制功能。此前，設備運行狀態需人工現場巡檢，PLC參數修改、故障排查需工程師到現場操作，不僅耗時費力，還存在故障響應滯后、生產數據無法實時統計的問題。

為解決上述痛點，企業需實現上位機遠程監控與操作，要求通過以太網實現上位機與PLC的實時通訊，同時保留現場觸摸屏操作功能。經選型對比，選用捷米特ETH-S7200-JM01直通型以太網模塊，該模塊可完美適配西門子S7200系列、SMART系列PLC，其X2擴展接口可直接連接西門子、PROFACE品牌觸摸屏及西門子原裝通訊電纜，無需額外轉接設備，兼顧兼容性與便捷性。

二、核心設備清單

1.以太網模塊：捷米特ETH-S7200-JM01（直通型，適用于西門子S7200、SMART系列PLC以太網通訊，支持多主站通訊）；

2. PLC設備：西門子S7-200 CPU224XP2臺、西門子SMART SR401臺；

3.上位機：研華工控機（型號：IPC-610L，配置Intel i5-12400處理器、8GB內存、512GB固態硬盤）；

4.觸摸屏：西門子TP700 2臺、PROFACE GP4000系列 1臺；

5.輔助設備：西門子原裝通訊電纜 3根、華為千兆交換機 1臺、工業級網線若干。

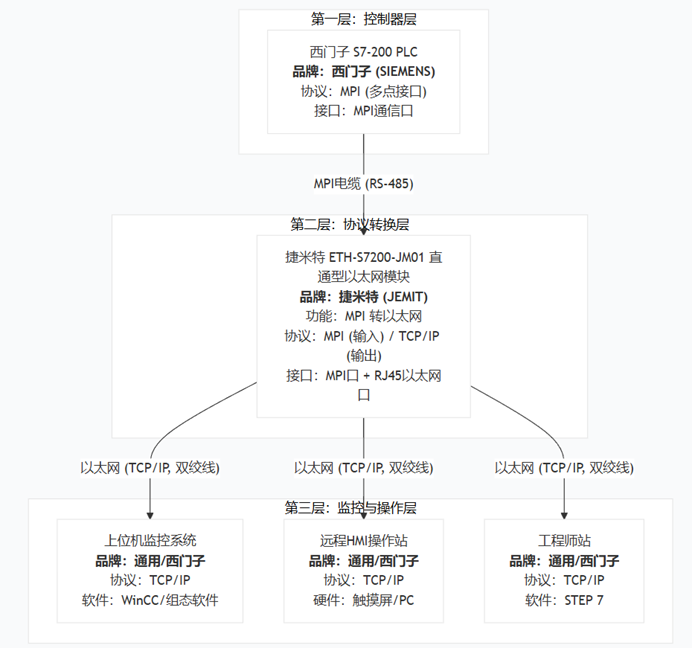

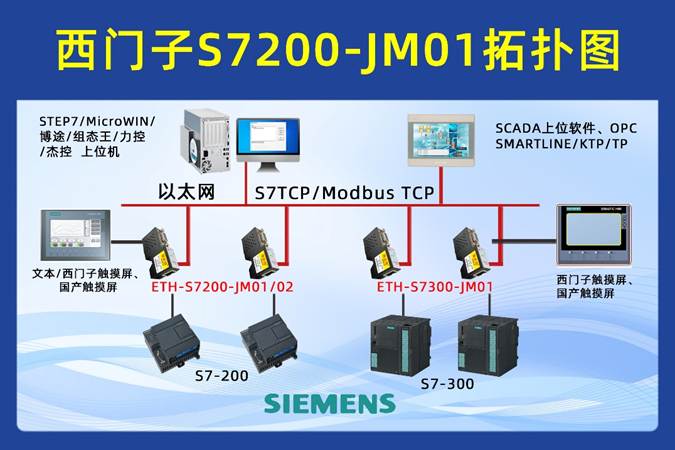

三、系統架構設計

本項目采用“PLC +以太網模塊+上位機、PLC”的架構，實現遠程監控與現場操作雙重管控：

1.捷米特ETH-S7200-JM01模塊直插式接入各PLC的PPI通訊端口，無需外接電源，即插即用，不占用PLC編程口；

2.模塊以太網口通過網線接入華為交換機，上位機與交換機連接，實現上位機與3臺PLC的遠程通訊；

3.西門子TP700、PROFACE GP-4501TW觸摸屏通過西門子原裝通訊電纜，分別連接至對應ETH-S7200-JM01模塊的X2擴展接口，實現現場參數設置、設備操控；

4.上位機安裝KingSCADA組態軟件，實現3條生產線PLC運行數據的實時采集、狀態監控、遠程操作及歷史數據查詢。

四、實施過程

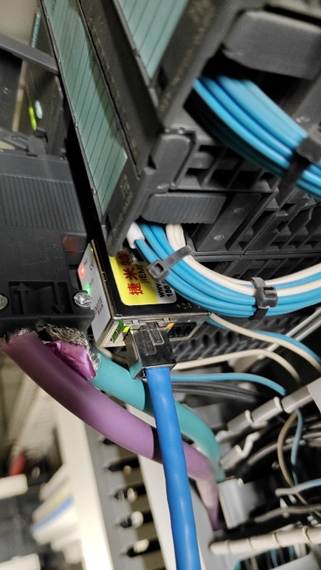

1.硬件安裝與連接（斷電操作，保障設備安全）

①將3臺捷米特ETH-S7200-JM01模塊分別插入西門子CPU224XP、SMART SR40 PLC的PPI通訊端口，擰緊固定螺絲，確保接觸可靠；

②用西門子原裝通訊電纜（6ES7901-3CB30-0XA0），將西門子TP700觸摸屏連接至1號CPU224XP對應的ETH-S7200-JM01模塊X2接口，PROFACE GP-4501TW觸摸屏連接至SMART SR40對應的模塊X2接口，另一臺TP700連接至2號CPU224XP對應的模塊X2接口；

③用工業網線連接各ETH-S7200-JM01模塊的以太網口與華為交換機，上位機通過網線接入交換機，確保所有設備處于同一局域網；

④檢查所有接線，確認無誤后接通設備電源，模塊PWR燈常亮、Link燈閃爍，說明硬件連接正常。

2.模塊參數配置

①安裝捷米特NetDevice配置工具，用Mini-USB線連接電腦與ETH-S7200-JM01模塊，打開工具并搜索設備，讀取模塊默認IP（192.168.1.188）；

②為3臺模塊分別分配靜態IP（192.168.1.101、192.168.1.102、192.168.1.103），子網掩碼設為255.255.255.0，與上位機IP（192.168.1.10）處于同一網段；

③啟用S7TCP協議，設置PLC站號與PLC一致（1號、2號CPU224XP設為1、3，SMART SR40設為2），波特率設為187.5Kbps（自適應），配置數據映射區，將PLC V區變量映射至上位機可識別的寄存器；

④保存配置并重啟模塊，確保參數生效，此時模塊PPI燈1秒閃爍一次，說明通訊正常。

3.上位機與觸摸屏配置

①上位機安裝KingSCADA組態軟件，添加“西門子S7-200以太網驅動”，分別輸入3臺ETH-S7200-JM01模塊的IP地址與端口號（默認102），建立與PLC的通訊連接；

②構建實時數據庫，創建I/O點，對應PLC的電機運行狀態、轉速、物料流量等參數，采樣周期設為500ms，設計監控界面，包含生產線總覽、實時數據曲線、報警提示、遠程操作按鈕；

③觸摸屏配置：西門子TP700通過WinCC Flexible軟件配置，選擇S7 TCP驅動，輸入對應模塊IP，導入PLC變量，設計現場操作界面；PROFACE GP-4501TW通過Pro-face Configurator軟件配置，實現與PLC的通訊，保留現場啟停、參數修改功能；

④測試通訊：上位機可實時顯示3臺PLC的運行參數，點擊遠程操作按鈕可控制生產線啟停，觸摸屏可同步顯示并操作，數據傳輸穩定無延遲。

五、應用效果與總結

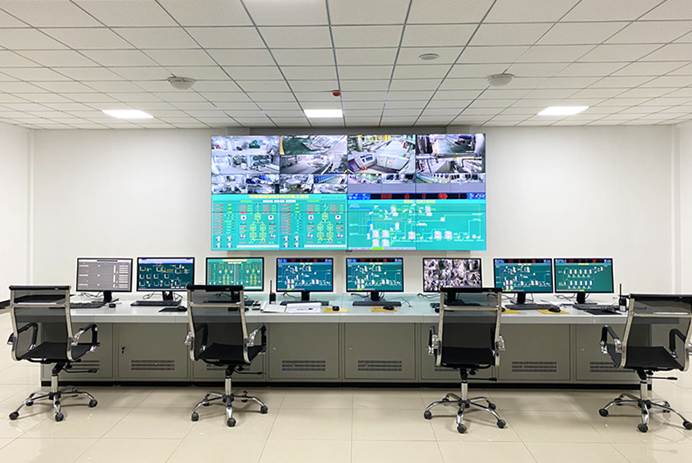

項目實施后，實現了3條生產線的上位機遠程監控與操作，工程師無需現場值守，即可通過上位機實時查看PLC運行狀態、修改參數、排查故障，故障響應時間從2小時縮短至30分鐘以內；ETH-S7200-JM01模塊的X2擴展接口完美兼容西門子、PROFACE觸摸屏及西門子原裝通訊電纜，現場操作與遠程監控互不干擾，保留了原有操作習慣。

該方案無需更換原有PLC設備，成本可控、實施簡便，捷米特ETH-S7200-JM01串口轉以太網模塊的高兼容性與穩定性，有效解決了西門子S7200、SMART系列PLC以太網通訊難題，提升了生產效率，降低了運維成本，適用于各類中小型自動化場景的遠程升級改造。

相關技術交流請給邵工留言
