如果說互聯網是信息時代的"高速公路"，那么光纖通信電纜就是這條公路上最重要的"路面"。全球超過95%的跨洋數據通過海底光纜傳輸，而國內90%以上的長途通信也依賴于光纖電纜。本文將深入剖析光纖通信電纜的結構、原理、制造工藝及其在現代通信中的核心地位。

一、光纖的基本結構與導光原理

1. 光纖的三層結構

纖芯(Core)：由高純度石英玻璃(SiO?)摻雜鍺或氟制成，折射率為n?。單模光纖芯徑約8-10μm，多模光纖芯徑為50μm或62.5μm。

包層(Cladding)：同樣為石英玻璃，折射率n?略低于纖芯(n? > n?)，形成全反射的條件。包層外徑通常為125μm。

涂覆層(Coating)：由丙烯酸酯類材料構成，保護光纖免受機械損傷和水汽侵蝕，外徑通常為250μm。

2. 全反射導光原理

當光從高折射率介質(纖芯)射向低折射率介質(包層)時，若入射角大于臨界角，光將全部反射回纖芯，沿光纖軸向傳播。這就是光纖傳輸光信號的基本物理原理——全內反射。

臨界角計算公式：

θc=arcsin(n1n2)對于典型單模光纖(n?=1.4682，n?=1.4628)，臨界角約為81.5°。

二、光纖的類型與特性對比

多模光纖的代際演進：

OM1：62.5μm，橙色護套，10G傳輸距離33m

OM2：50μm，橙色護套，10G傳輸距離82m

OM3：50μm，水藍色護套，10G傳輸距離300m

OM4：50μm，水藍色護套，10G傳輸距離550m

OM5：50μm，石灰綠色護套，支持SWDM技術，多波長傳輸

三、光纜的結構設計

光纖本身非常脆弱(抗拉強度僅約0.7GPa)，必須通過合理的光纜結構設計來保護。

1. 松套層絞式光纜(最常見)

松套管：光纖在管內有余長(通常0.2%-0.3%)，可緩沖外部應力。

中心加強件：FRP(玻璃纖維增強塑料)或磷化鋼絲，提供抗拉強度。

鎧裝層：鋼帶或鋼絲鎧裝，提供抗壓和防鼠咬能力。

護套：PE(聚乙烯)或LSZH(低煙無鹵阻燃)，根據應用環境選擇。

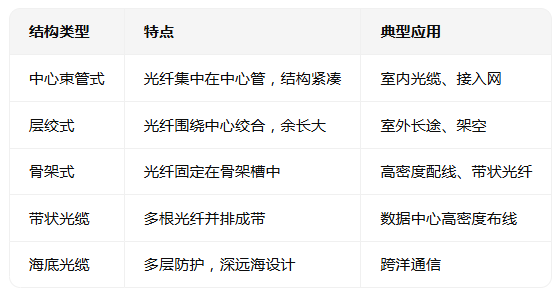

2. 其他光纜結構

四、海底光纜——通信電纜的"珠穆朗瑪"

海底光纜是通信電纜中技術含量最高、制造難度最大的產品。

典型海底光纜結構(從內到外)：

光纖(G.654.E超低損耗光纖，衰減≤0.154dB/km)

銅管/鋁合金管(防水、供電)

聚乙烯絕緣層

鋼絲鎧裝層

瀝青/聚氨酯護套

銅帶/鋁帶屏蔽層

外護套

著名海底光纜系統：

SEA-ME-WE 5：連接?xùn)|南亞-中東-西歐，全長約20,000km，設計容量24Tbps。

MAREA：微軟與Meta聯合投資，跨大西洋，容量160Tbps。

SJC2：連接亞洲多國，采用C+L波段技術，容量可擴展。

海底光纜的挑戰：

深海水壓(馬里亞納海溝處超過1000個大氣壓)

海底地震、火山活動

漁業拖網、船錨損傷

維修成本極高(單次維修可達數千萬美元)

五、光纖制造工藝概述

1. 預制棒制備(MCVD法)

在旋轉的石英管內壁，通過氧氫火焰沉積SiO?、GeO?等摻雜層。

預制棒直徑約20mm，長度約1m。

這是決定光纖質量的最關鍵步驟。

2. 拉絲

預制棒在約2000°C高溫下被拉制成直徑125μm的光纖。

拉絲速度可達10-20m/s，需精確控制直徑和涂層厚度。

3. 測試

衰減測試(OTDR)

色散測試

機械可靠性測試(篩選試驗)

波長色散系數測試

六、光纖通信的前沿技術

超低損耗光纖(G.654.E)：衰減低至0.146dB/km，用于超長距傳輸。

彎曲不敏感光纖(G.657)：可在極小半徑下彎曲而不增加損耗，適用于FTTH和室內布線。

多芯光纖(MCF)：一根光纖內含7-19芯，容量倍增。

少模光纖(FMF)：利用模式復用技術增加容量。

空分復用+波分復用(SDM+WDM)：?jiǎn)卫w傳輸容量突破1Pbps。

結語

光纖通信電纜以其超大帶寬、超低損耗、抗電磁干擾、長壽命等優勢，已成為現代通信不可替代的基礎設施。從深海到太空，從城域網到數據中心，光纖正在以驚人的速度拓展人類通信的邊界。隨著空分復用、量子通信等新技術的融入，光纖電纜的未來將更加光明。
