摘要：火箭基組合循環（RBCC）發動機通過將沖壓發動機與火箭發動機進行流道結構與熱力循環的雙重融合，具備了馬赫數0至軌道速度的寬域工作能力，已成為新一代可重復使用航天飛行器的核心動力方案之一。然而，RBCC發動機在全任務剖面內需歷經引射、亞燃、超燃和純火箭等多模態轉換，其承受的振動、溫度、壓力、沖擊及過載等多種環境載荷呈現出強烈的時變耦合與空間非均勻特征。本文在系統梳理組合動力循環前沿研究的基礎上，從RBCC發動機的構型方案與工作模態入手，全面闡述了各模態下的載荷生成機制與多物理場耦合特性；綜述了國內外在結構設計、試驗表征和數值仿真方面的研究進展；對比分析了RBCC發動機在單級入軌、兩級入軌及高機動巡航等應用場景中的適應性特征；并從一體化結構強度評估、整機構建的工藝優化、基于成本控制的材料體系替換和“再分析、再設計、再驗證”（“三再”）等維度，系統探討了面向低成本工程化實現的關鍵技術路徑。最后，圍繞低速段性能突破、成本控制與推進劑體系革新三個方向展望了RBCC發動機的未來發展趨勢，以期為發動機的環境適應性設計、工程化轉化及批產部署提供理論參考與方法支撐。

關鍵詞：火箭基組合循環發動機；多模態；環境載荷；熱力循環；低成本制造；天地往返

一、組合循環發動機前沿發展概述

發展高效、經濟、可重復使用的天地往返運輸系統與臨近空間飛行平臺，已成為航天技術領域的前沿焦點之一。航天飛行器在執行全任務剖面時，需要經歷地面起飛、大氣層內加速爬升、高超聲速巡航以及空間機動等多個階段，不同階段對應的來流條件、大氣環境以及飛行力學狀態差異懸殊。單一的吸氣式發動機（如渦輪噴氣發動機或沖壓發動機）或單一的火箭動力系統，均無法在覆蓋全馬赫數范圍的任務剖面上實現高效、穩定的推進性能輸出——前者受限于工作馬赫數范圍，后者則受制于必須攜帶全部氧化劑導致的質量裕度與比沖制約。在這一背景下，組合循環推進技術成為破局的關鍵思路。

組合循環發動機的核心理念在于將不同工作機理的動力裝置進行有機整合，使其在各自擅長的速域和空域內交替或協同工作，從而在全包線范圍內兼顧性能與經濟性。依據循環方式和動力單元的不同，組合動力可劃分為三大主要類型：渦輪基組合循環（Turbine-Based Combined Cycle, TBCC）發動機，其將渦輪發動機與沖壓發動機統籌匹配，適合水平起飛和低速段加速；預冷類組合發動機，如英國“佩刀”（SABRE）方案，通過在進氣道引入深度預冷器將高速來流溫度大幅降低后供火箭發動機使用；以及火箭基組合循環（Rocket-Based Combined Cycle, RBCC）發動機，通過將火箭推力室嵌入沖壓流道，實現火箭與沖壓兩種基本動力循環的深度耦合。

在三類組合動力方案中，RBCC發動機因其獨特的技術優勢而備受關注。它繼承了沖壓發動機在高馬赫數飛行段具有高比沖和巡航經濟性的優點，又保留了火箭發動機高推重比和瞬時響應能力的長處。與TBCC相比，RBCC省去了渦輪機械等高速旋轉部件，結構更為簡潔，在制造成本和技術可繼承性方面具有顯著優勢；與預冷發動機相比，RBCC不依賴復雜的深度低溫系統，技術門檻客觀上更低。正因如此，RBCC被普遍認為是當前技術成熟度相對較高、最接近工程化應用的寬域組合動力方案，尤其適用于需經歷大空域、寬速域加速爬升的航天運載任務。

然而，RBCC發動機從零速起飛到軌道速度的漫長飛行過程中，需要經歷引射、亞燃沖壓、超燃沖壓到純火箭四種迥異的工作模態及其間的多次模態轉換。不同模態下，發動機內部燃燒組織方式、流道氣動熱力狀態以及外流邊界條件差異極大，導致機體承受的振動、溫度、壓力、沖擊及過載等多源環境載荷不僅量級懸殊，而且相互之間深度耦合，呈現出高度的時變性和空間非均勻特征。如在引射模態下，火箭超音速射流對空氣的引射抽吸效應與燃燒室內二次燃燒釋熱過程相互交織；在亞燃沖壓模態下，熱力壅塞調控機制與再生冷卻通道內的超臨界流體換熱過程彼此影響；而在模態轉換的短暫瞬態過程中，穩定流場被打破后壓力、溫度和燃燒狀態劇烈波動，極有可能誘發整機性能失穩甚至結構損傷。準確揭示這些復雜載荷的形成演化機理和耦合傳遞規律，是保證發動機全壽命周期性能、可靠性和安全性的關鍵基礎，也是構建可重復使用天地往返運輸體系的核心環節。

基于此，本文圍繞RBCC發動機“多源環境載荷特性—潛在應用方向—低成本技術路徑”三條主線展開系統性綜述。首先從天地往返運輸系統和臨近空間飛行平臺對組合循環動力的需求出發進行前沿概述，并對國內外學者在熱力循環分析、引射增益、燃燒組織和部件研制等方面取得的研究進展予以系統梳理；其次，從進氣道、隔離段、燃燒室至尾噴管的全流道角度，介紹RBCC發動機的構型方案與各典型工作模態，并著重分析各模態下所承受的環境載荷類型與特征；然后，從構型與模態研究、載荷測量表征及應用探索三個維度綜述國內外研究現狀；在此基礎上，進一步開展橫跨不同應用場景的潛在應用分析與低成本化關鍵技術討論；最后對其未來的發展趨勢進行展望，以期為RBCC發動機的環境適應性設計與工程化實現提供有價值的理論參考。

二、RBCC發動機的結構組成與工作模態

2.1 構型方案與關鍵部件

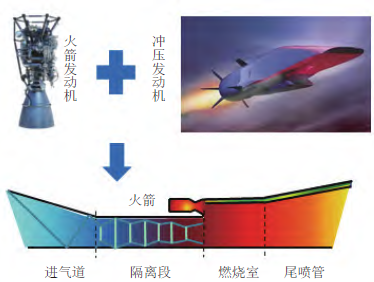

RBCC發動機是將沖壓發動機同火箭發動機的流道結構和熱力循環進行雙重融合的動力系統，其基本組成沿流向依次為：進氣道、隔離段、沖壓燃燒室、內嵌式火箭推力室、尾噴管，以及外圍的推進劑供應子系統和控制監測子系統。各部件的協同匹配決定了發動機在全包線范圍內的綜合性能。

進氣道置于發動機最前端，承擔著對來流進行高效減速增壓以向后續部件提供滿足流量需求的壓縮氣流的任務。進階來看，進氣道的收縮比和波系配置實質上決定了發動機熱力循環的上限效率，因此也是發動機性能邊界的根本制約因素。對于需覆蓋Ma 0~7甚至更寬速域的RBCC發動機而言，進氣道設計面臨捕獲流量與壓縮效率之間的多目標優化難題：低馬赫數段需要較大的喉道面積以減小溢流阻力，而高馬赫數段則需要較大的收縮比以保證燃燒室入口的合理總壓和靜溫。以StrutJet方案為代表的側壓式二元進氣道和以GTX飛行器為代表的獨立流道進氣道，體現了不同總體設計方案下進氣道的多種選擇。

隔離段以連接進氣道和燃燒室的功能定位，在RBCC發動機中具有關鍵的氣動隔離作用。其核心功能在于：為沖壓燃燒室點火導致的壓力升高提供足夠的抗反壓裕度，并阻止由下游壓力擾動前傳引發的結尾激波進入進氣道喉道，從而保護進氣道的工作穩定性。由于RBCC發動機在亞燃模態下燃燒室希望組織較高釋熱水平的壅塞燃燒，燃燒室靜壓往往處于較高水平，因此隔離段的型面通常采用擴張設計，以增強抗反壓能力，并通過激波串的合理布控實現寬范圍來流條件下的氣動匹配。

沖壓燃燒室是發動機熱力循環的核心放熱單元，要求在低馬赫數和高馬赫數來流條件下均具備可靠點火及穩定火焰的能力。低馬赫數飛行時，來流經進氣道壓縮后的總壓較低，燃燒室需要較大的擴張比以在較低的大氣壓力下實現高效釋熱；而在高馬赫數飛行時，來流總壓很高，燃燒室僅需較小的擴張比即可滿足燃燒需求。為適應高低馬赫數截然不同的工作環境，RBCC燃燒室通常采用可變幾何流道的機械調節方案，或依賴“熱力喉道”技術實現亞燃模態下的氣動壅塞。

尾噴管作為推力產生的終端部件，將燃氣內能高效轉化為動能，其擴張比和流向長度直接影響推力系數和比沖性能。當發動機以亞燃沖壓模態為主時，采用收斂-擴張型幾何流道或通過熱力壅塞實現等效喉道；當以超燃沖壓模態為主時，可采用擴張型面或可調型面配合進行實時調節，以滿足高膨脹比排氣需要。

火箭推力室是RBCC區別于純吸氣式發動機的標志性部件。在引射模態下，火箭推力室產生高能射流，通過湍流混合實現對外界空氣的引射抽吸，同時對來流空氣進行加熱和加速，提升隔離段的抗反壓能力和發動機總推力，形成一定的推力增益；在亞燃沖壓模態中，火箭推力室可降低工況運行，充當“長明火”的火焰穩定和助燃角色；在超燃沖壓模態下，火箭推力室可關閉或以極小流量持續工作，發揮值班火焰的作用。

火箭推力室在流道內的布局方式對整機性能和結構一體化程度有著決定性影響。中心支板式布局將火箭推力室嵌入流道中央的支板內，該支板兼具壓縮來流、燃料噴注、火焰穩定和結構支撐的多重功能。其優勢在于流道緊湊、氣動一體化程度高，但支板直接承受高能燃氣沖刷，冷卻與熱防護面臨極其嚴峻的挑戰。側壁式/獨立流道式布局則將火箭推力室置于主沖壓流道側方或采用獨立流道，火箭燃氣經一定混合段與空氣來流匯合。其優勢在于火箭與沖壓流道相對獨立、相互干擾小，熱管理方便，但也帶來了結構質量增大和系統復雜化的代價。

在流道幾何調節方面，RBCC發動機的方案演進呈現出由固定幾何到變幾何的技術演變趨勢。固定幾何流道方案結構簡單、可靠，整機無運動件，但全模態工況的適應性依賴于“熱力喉道”技術的成功實現——該技術要求通過燃燒室特定區域的集中釋熱，在擴張通道中形成等效壅塞喉道，從而建立亞燃沖壓模態時所需的燃燒室靜壓環境。該方式熱力喉道生成與控制難度大，模態轉換過程中可能出現不穩定燃燒甚至喘振風險。變幾何流道方案通過采用可調節的進氣道頂板、可移動的支板元件或可變出口面積的噴管等機構，根據飛行速度和模態需求動態改變關鍵截面的幾何型面，其性能潛力大、模態轉換平滑性好，但亦面臨高溫動密封技術難度高、機構質量增大和系統復雜性增加等挑戰。

2.2 典型工作模態與熱力循環特征

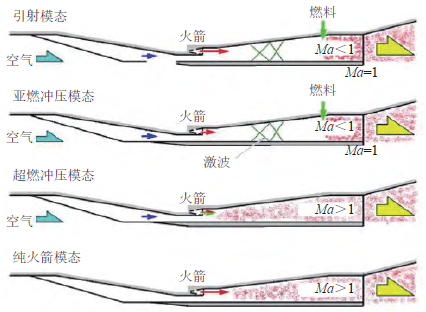

RBCC發動機沿任務剖面需依次經歷引射、亞燃沖壓、超燃沖壓及純火箭四個基本工作模態，各模態之間的熱力循環方式、關鍵氣動力學過程以及性能評價指標各不相同。

（1）引射模態。該模態覆蓋從零速至進氣道起動階段（Ma ≈0~2.5），期間火箭推力室以富燃裕度噴注推進劑，所產生的高溫高速射流與外界進入的空氣在混合段內摻混，形成對周圍大氣的引射抽吸作用，驅動外界空氣進入燃燒室。此后，根據推力需求和隔離段抗反壓能力，可向燃燒室噴注二次燃料組織補充燃燒，形成有效的熱力循環并產生推力。引射比——定義為引射進入的空氣流量與火箭噴注流量之比——是衡量引射模態性能的核心指標。研究表明，通過優化火箭噴管構型、增加混合段長度以及合理組織二次燃料噴射策略，可顯著提升引射比和模態比沖。然而，該模態下仍存在低馬赫數段引射效率偏低、比沖相對較差、點火可靠性不足以及摻混燃燒穩定性欠佳等共性技術難題。

（2）亞燃沖壓模態。當飛行速度達到進氣道起動條件后，發動機過渡至亞燃沖壓模態（Ma ≈2.5~5）。來流大氣經進氣道減速增壓，通過隔離段內激波串進一步滯止為亞音速氣流，隨后與噴注至燃燒室的燃料摻混并完成亞音速燃燒反應，生成的高溫高壓燃氣經噴管膨脹加速產生推力。該模態的獨特之處在于，主沖壓流道的放熱過程與火箭推力室的工作狀態協調適應：當飛行器在飛行剖面中需要較大加速度時，火箭推力室可保持高工況運行以實現輔助增推；當僅需維持速度或巡航時，火箭推力室轉入低工況狀態發揮穩焰助燃功能。評估該模態性能的關鍵參數為燃燒效率與總壓恢復系數。在擴張型沖壓流道中實現壅塞燃燒，即“熱力喉道”的穩定生成與可靠控制，是亞燃模態面臨的最大技術挑戰，其生成機理與釋熱沿程分布、來流擾動的動態響應密切相關。

（3）超燃沖壓模態。隨著飛行馬赫數繼續提升（Ma >5），若繼續將來流速度壓縮至亞音速，進氣道喉道將達到難以承受的總壓損失和極高靜溫，發動機性能將急劇惡化。因此，進氣道僅對來流進行一定程度的減速壓縮，使進入燃燒室的氣流整體保持超聲速，通過中心支板、凹腔或后向臺階等方式在超聲速氣流中組織燃燒。該模態下的關鍵技術參數包括燃燒效率、混合效率和總壓損失。超燃沖壓模態的核心挑戰在于：在極短的燃燒室滯留時間內（毫秒量級），實現燃料與超聲速氣流的充分混合、可靠點火以及穩定放熱。任何混合不充分或點火延遲均可能導致燃燒效率大打折扣，甚至出現燃燒熄滅等嚴重后果。

（4）純火箭模態。當飛行高度超過26~30 km后，大氣密度已驟降至不足以維持吸氣式燃燒的臨界值，此時關閉進氣道，切換至純火箭工作模態。在該模態下，飛行器的全部推力完全由火箭推力室提供，沖壓流道起到火箭燃氣延伸段噴管進行高效膨脹的作用。純火箭模態的關鍵參數是火箭推力室本身的比沖、推重比和燃燒效率等常規火箭性能指標。相較于引射模態和沖壓模態，純火箭模態技術成熟度較高，主要研究重點聚焦于與前述吸氣式模態的平穩過渡以及沖壓流道在非設計點下的膨脹性能優化。

對上述四類模態的交替銜接操作，即模態轉換過程，是RBCC發動機實際工作中最為關鍵也最具挑戰性的環節。模態轉換期間，發動機內部流場經歷了從亞音速壅塞到超音速流動、從火箭輔助主導到純吸氣式主管的快速切換，伴隨而來的是燃燒室壁面溫度、壓力分布以及噴流噪聲的劇烈瞬態變化，極易引發系統耦合問題，需要精確的燃料噴注策略調控和時序管理。

2.3 多源環境載荷的類型與耦合特征

涵蓋大空域、寬速域復雜任務剖面運行需求的RBCC發動機，與常規渦輪發動機或單純火箭發動機相比，面臨的環境載荷類型和劇烈程度要復雜得多。在外部環境層面，發動機整體作為高超聲速飛行器部件承受著氣動力熱、飛行器姿態變化產生的慣性過載和機動載荷；在內部工作層面，環境載荷來自各模態下的燃燒釋熱、燃氣流動以及噴氣流場等過程。載荷類型可按物理性質主要歸納為五大類。

（1）振動載荷。振動載荷源具有多元性和寬頻帶特征。外部氣動載荷隨飛行狀態變化引起的飛行器結構抖振，可能經飛行器結構傳遞至發動機本體；貯箱內液體推進劑晃動引起的低頻振動，與發動機縱向固有頻率可能發生耦合；沖壓發動機工作狀態的啟停、推力脈動以及噴流噪聲，火箭發動機的點火瞬變和燃燒室壓力振蕩等，共同構成了復雜的高、中、低頻振動譜。在火箭與沖壓共同工作的模態下，兩類振源的交調效應使得整機振動響應更為復雜。

（2）溫度載荷。溫度載荷是RBCC發動機最為嚴苛的載荷形式之一。受高超聲速飛行來流的氣動加熱、沖壓發動機燃燒室內高溫高速燃氣的對流與輻射傳熱，以及火箭羽流對沖壓流道的直接沖刷的三重作用，發動機熱端部件的燃氣總溫可高達3000 K，局部熱流密度可達10 MW/m2量級。特別值得關注的是，在引射模態中，火箭射流的外邊界與來流空氣強烈混合，產生極為不均勻的溫度分布；而在變幾何流道的間隙與動密封面上，高溫燃氣的泄漏還會導致局部“熱點”的形成，加劇熱載荷的集中效應。

（3）壓力載荷。壓力載荷主要由飛行器超音速來流的動壓、沖壓發動機燃燒室壁面承受的摻混燃燒壓力以及火箭高溫高速燃氣對尾噴管內壁面的作用壓力三部分組成。不同于常規發動機相對平穩的壓力分布，RBCC不同模態之間的壁面壓力分布模式差異懸殊：引射模態整體壓力較低具有強非均勻特征，亞燃模態壅塞前后壓差大，超燃模態高馬赫數來流為燃燒室?guī)順O高的入口靜壓，純火箭模態下尾噴管則承受著火箭推力室極高的滯止壓力。

（4）沖擊載荷。RBCC發動機工作過程中出現的沖擊載荷主要包括兩大類：一是固體火箭助推器分離時產生的爆炸沖擊，其通過錐段連接結構向飛行器結構傳遞，具有極短的上升沿和脈沖式的高幅值特性；二是沖壓發動機點火和火箭燃燒室點火時產生的熱沖擊，燃料瞬時放熱導致局部結構溫度在毫秒級陡升，在受約束的壁面內引發急劇的熱應力。

（5）飛行過載。搭載RBCC發動機的高超聲速飛行器在加速爬升和大機動條件下，需承受不同程度的飛行過載。該過載通過發動機支撐結構和安裝節點傳遞至各部件，對內部結構的服役強度構成額外考驗。尤其在兩級入軌構型中，第一級火箭助推分離和第二級RBCC發動機起動往往伴隨較大的縱向過載瞬變。

上述五類載荷的復雜之處，不僅在于各自的量級隨飛行參數劇烈變化，更在于它們之間的強耦合效應。振動載荷會改變?nèi)紵鲃舆吔鐚印⒂绊懤鋮s通道內熱工輸運狀態，進而影響溫度分布；溫度變化則產生熱變形、改變結構剛度，從而改變振動響應；壓力與非定常燃燒的熱釋放量直接關聯，又反饋于振動；沖擊載荷引起結構的瞬態峰值應力在預載應力（如溫度應力和過載）基礎上疊加，可能引發局部應力超過材料屈服限。各物理場之間的這種深度耦合交織，使得RBCC發動機的環境適應性設計與安全性評估成為一個跨學科、多尺度的復雜系統工程課題。

三、國內外研究現狀

3.1 RBCC構型方案與模態轉換研究

（1）美國。美國在RBCC發動機的研究和工程探索上起步最早，投入力度最大，成果也最為豐碩。20世紀60至90年代，ERJ（Ejector Ramjet）和SERJ（Supercharged Ejector Ramjet）發動機相繼推出，均為火箭-亞燃沖壓組合發動機設計，旨在解決沖壓發動機無法從零速自主起飛以及在低馬赫數段推力明顯不足的固有缺陷。這一時期還產生了ESJ（Ejector Scramjet）發動機，流道采用擴張型面，通過調節熱壅塞喉道來適應不同速域下的燃燒組織形式，為后續多模態一體化設計奠定了理論基礎。進入20世紀90年代，美國在第三代可重復使用運載器計劃的驅動下，研制了具有標志性意義的StrutJet RBCC發動機，采用二元矩形多模塊構型和側壓式進氣道，將多臺火箭推力室安置于流道中央隔板內，實現了壓縮來流、燃料噴射、火焰穩定和結構支撐四種功能的一體化集成。

21世紀初，美國開展了迄今為止規模最大的RBCC地面驗證計劃——ISTAR（Integrated System Test of an Air-Breathing Rocket），任務設想在馬赫數0.7~7范圍內分別演示火箭引射、亞燃沖壓和超燃沖壓三種工作模態，設定了馬赫3.5為火箭引射至亞燃沖壓的轉級點、馬赫5為亞燃至超燃的轉級點。同期，格林研究中心主導的GTX飛行器項目設想了以氫為燃料的RBCC單級入軌飛行器概念，采用三臺并聯RBCC動力系統和獨立流道引射方式以簡化結構復雜性。2011年，美國航空噴氣公司提出TriJet三推進系統組合循環概念，將渦噴發動機、火箭發動機和沖壓發動機集成至同一平臺，以實現全速域推進能力。

（2）日本。日本宇宙航空研究開發機構（JAXA）自2003年起系統啟動了RBCC發動機專題研究，聚焦于燃料噴注混合機制、凹腔火焰穩定器動力學、燃燒室與隔離段一體化匹配設計以及高馬赫數進氣道起動等核心基礎課題。2008年，JAXA成功完成了引射模態的飛行試驗，驗證了縮比發動機由火箭引射過渡至沖壓模態的可行性，為后續的地面和飛行驗證積累了寶貴數據。

（3）中國。國內RBCC研究可追溯至20世紀80年代中期。西安航天動力研究所、北京動力機械研究所和中國科學院力學研究所等機構，以及西北工業大學、國防科技大學等高校，圍繞發動機工作模態特性、熱力循環機理和工程實現方案開展了大量系統研究。研究初期主要集中在組合動力循環、引射模態工作機理等理論分析和方案論證階段。西安航天動力研究所面向Ma 2~7的寬域工作需求，研制了火箭外置式二元可調進氣道發動機，采用多路噴注與多級燃燒技術，通過系統性試驗攻克了寬域進排氣匹配和燃燒組織等核心難題，成功實施了高馬赫數自由射流試驗，獲取了關鍵的多模態推阻特性數據。北京動力機械研究所提出了渦輪輔助火箭增強沖壓組合循環（TRRE）方案，并完成了原理樣機設計與地面試驗驗證。西北工業大學針對火箭中心支板二元結構RBCC發動機，重點突破了進氣道匹配、火箭引射增益、熱力喉道調控及可變可調高溫結構等關鍵技術。國防科技大學聚焦RBCC引射模態動態特性，系統探討了多種工況下的燃料噴射策略及熱力喉道調控方法，對比總結了不同燃燒模式的運行特征與模態轉換機制。

3.2 環境載荷的測量與表征

RBCC發動機在高馬赫數（Ma>5）工況下，氣動加熱與燃燒釋熱的雙重作用導致燃燒室燃氣總溫高達3000 K以上，局部熱流密度超過10 MW/m2，燃燒室成為發動機中工作環境最為嚴酷的部件。當前，國內外關于RBCC環境載荷的試驗與仿真研究主要圍繞再生冷卻燃燒室壁面的力熱參數測量和傳熱特性分析展開。

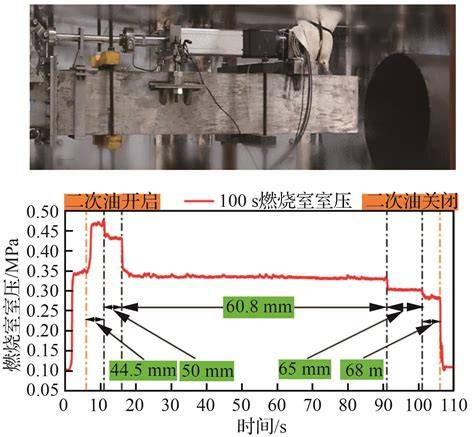

試驗測量方面，研究人員多采用熱電偶、熱流計和壓力傳感器獲取燃燒室壁面溫度和壓力分布。Lee等為描述ISTAR任務中RBCC發動機的力熱性能，在燃燒室上布置了多達350個壓力傳感器和67個熱電偶三元組，通過綜合測得的壓力和溫度數據結合有限元模型推導了燃燒室壁面熱流參數。徐朝啟等針對以JP-10為燃料的RBCC發動機，在亞燃模態下利用一次火箭作為引導燃燒來組織試驗，通過布置于發動機表面的29個壓力傳感器獲得了燃燒室壁面沿程壓力分布，結合推力測量對發動機性能進行了評估。Li等專門針對高溫高速環境下常規傳感器無法存活的技術瓶頸，研制了集成水冷式熱流密度傳感器，用于極端熱環境下壁面溫度和熱流的直接測量。

然而，試驗測量法也面臨難以逾越的技術障礙。與燃燒室內壁面直接接觸的高溫燃氣溫度可達3000 K，常規傳感器不僅無法長時間服役，而且易受激波陣面干擾和燃燒振蕩等復雜流場因素影響，測量精度難以保證。因此，以試驗手段全面研究燃燒室壁面參數、沿程傳熱特性和熱-機械變形響應規律，目前仍存在較大困難和不確定性。

隨著計算科學與數值方法的快速發展，數值仿真已成為細粒度研究再生冷卻結構壁面特性、傳熱機理和熱-結構耦合作用的重要工具。孫弘原建立了基于軸對稱假設的一維再生冷卻傳熱估算模型，可快速獲得燃燒室沿軸向的壁溫分布，并通過考察壁面材料、壁厚、冷卻液流量和通道截面積等參數的影響趨勢，為冷卻結構的優化設計提供參考。劉志琦等依據特征數方程構建了吸熱型碳氫燃料在再生冷卻通道內的一維傳熱計算模型，并基于航空煤油管內傳熱實驗數據對模型進行了驗證，深入討論了不同特征數方程與平均溫差計算方法的選取對預測精度的影響。然而，一維模型雖然計算效率高但無法準確捕捉周向溫度梯度分布。Li等針對超燃沖壓發動機再生冷卻燃燒室提出了一種新型嵌套式冷卻通道結構，通過三維數值方法揭示了壁面溫度分布、流場特征和渦結構，發現重力誘導的渦流有助于增強局部傳熱。Jiang等利用三維數值模型計算了超燃沖壓燃燒室再生冷卻通道沿軸向和周向的壁面參數和冷卻流量分配，認為合理設計冷卻通道高寬比是改善流量分布均勻性和冷卻效果的有效途徑。景婷婷等分別基于一維分析模型和三維CFD模型，針對RBCC發動機火箭模態、沖壓模態和混合模態三種工況，系統比較了二者對燃燒室壁溫的預測能力，結果表明：一維方法由于無法計及冷卻通道截面內裂解反應吸熱的分層分布效應，導致預測量級偏低，三維CFD方法則能給出更接近實際的壁溫分布。

綜上可見，RBCC發動機環境載荷的精確測量與高保真仿真仍面臨諸多挑戰：一是燃燒室的極端環境限制了傳感器的直接測量能力和生存時間；二是全模態全包線的多物理場耦合模型建模復雜、計算量龐大；三是高馬赫數段的試驗驗證成本高昂、風險度高，地面設施難以模擬真實飛行環境全貌。這些問題構成了當前RBCC發動機環境載荷研究的核心難點。

3.3 單級與兩級入軌應用探索

在應用層面，美國、中國等國家正積極推動RBCC發動機在單級入軌（SSTO）和兩級入軌（TSTO）系統中的適用性論證與方案優化。

單級入軌領域，RBCC的設計目標是由單一飛行器完成從地面到軌道的全程動力支撐。佐治亞理工學院構想的ABLV-GT飛行器采用水平起降模式，配置StrutJet液氫/液氧RBCC發動機，利用變幾何進氣道在馬赫數0至13的寬廣范圍內實現多模態協調切換，預期可將超過11噸的有效載荷送入國際空間站軌道。另一典型概念代表Lazarus飛行器采用水平起飛配合助推撬輔助加速，以高密度燃料HEDM/液氧為推進劑，通過六模塊并聯RBCC發動機實現馬赫數10以上的穩定超燃工作模態。該類方案雖賦予了飛行器極高的系統集成度和靈活部署能力，但對RBCC的全模態性能特別是低速段工作效率提出了嚴苛要求。

兩級入軌領域，因其分工明確、各子級設計約束相對獨立、技術門檻較低，成為當前RBCC工程應用的主流方向。以ATK公司設計的TSTO系統為例，該系統第一級由常規火箭發動機負責大氣層內加速，第二級搭載液氫/液氧RBCC動力裝置，通過亞燃與超燃模態的高效組合，在臨近空間完成最終的入軌加速，預期可將約18噸載荷送入預定軌道。另一代表性的Sentinel方案采用垂直起飛方式，RBCC助推級以JP-7/液氧為推進劑，通過“獨立沖壓氣流”（IRS）循環優化了低速段的比沖性能，實現約6噸載荷的入軌能力。研究分析表明，將RBCC發動機用于助推級可充分發揮其高速段效率優勢，同時結合電磁彈射、火箭撬或空射平臺等輔助加速方案，可從源頭上規避RBCC在零速至低速段推力產出不足的缺陷，顯著提升系統整體的有效載荷比。

四、RBCC發動機環境載荷特征分析

4.1 多模態載荷的全剖面演變

低空起飛與引射模態階段，運載器借助固體火箭助推從地面加速至Ma≈1.0上下，此后RBCC發動機轉入火箭引射模態穩定工作。在此階段，發動機本體首當其沖承受著固體助推分離時產生的爆炸沖擊以及火箭推力室點火瞬間產生的劇烈熱沖擊。與此同時，火箭推力室噴注的高速燃氣作為驅動流體對來流空氣產生引射抽吸，并在燃燒室內引發二次摻混燃燒。在此雙重作用下，燃燒室壁面同時經受火箭羽流的輻射與對流換熱、二次燃燒釋放的燃氣溫升、湍流混合導致的不均勻壓力載荷以及壁面溫差誘發的熱脹應力。這些載荷在時間和空間維度均呈現高度非均勻分布，對整機結構的早期疲勞壽命和局部應力狀態提出了嚴峻考驗。

當飛行器獲得足夠推力增益并完成進氣道起動后，RBCC發動機切換為火箭/亞燃沖壓混合模態工作。這一階段的載荷特征與前一段有本質區別：超聲速來流經進氣道壓縮和隔離段激波串滯止后轉變?yōu)閬喡曀贇饬鳎谌紵覂?nèi)進行相對平緩的亞音速燃燒。重要的是，為冷卻壁面，一部分燃料被引入再生冷卻通道，通過自身熱沉與壁面進行強迫對流換熱。由此形成了壁面兩側同時受燃氣加熱“熱端”和冷卻劑冷卻“冷端”雙向約束的熱力學環境：燃燒室壁面需同時承受燃氣壓力和冷卻通道內高壓液體壓力產生的機械載荷，以及壁面兩側溫差引發的熱力載荷；同時，發動機本體仍持續承受著沖壓發動機點火產生的熱沖擊、來流空氣的氣動加熱以及飛行器加速爬升過程中的縱向過載。

隨著飛行高度和速度繼續攀升，火箭推力室根據任務策略關閉，RBCC發動機過渡為純亞燃沖壓模態進行定速巡航?；鸺P(guān)機瞬間帶來的沖擊式熱負荷變化在此階段尤為顯著。在巡航過程中，由于燃燒室依賴熱力壅塞維持亞音速燃燒組織模式，壁面需長時承受高負荷燃燒帶來的復雜熱力-機械聯合載荷和燃燒振蕩誘導的動態交變應力。與火箭/亞燃混合模態相比，此階段的載荷趨于相對穩態但仍保持高量級。

進入火箭/超燃沖壓模態后，燃燒室內撤去熱力壅塞喉道的約束，超聲速來流直接組織燃燒。發動機同時承受火箭開機以及亞/超燃模態過渡引發的瞬態熱沖擊，壁面承受高溫高速燃氣造成的噴流噪聲、熱力載荷、機械載荷、高頻燃燒振蕩載荷，以及高超聲速飛行器大加速過載。在超燃模態下，燃燒場中的激波/邊界層相互干擾和剪切層渦脫效應會誘發寬頻帶的壓力振蕩，該振蕩頻率可能與燃燒室的聲學特征頻率共振，進一步放大結構動力響應。

最后，純火箭模態下，隨著飛行高度的持續升高和大氣密度的急劇下降，吸氣式模態難以維持。此時進氣道封閉，發動機完全依賴火箭推力室推進。純火箭模態的載荷形式與常規液體或固體火箭發動機較為接近，但由于沖壓流道仍需擔任火箭排氣延伸噴管的角色，發動機尾部部件承受著在非設計點膨脹比下超音速燃氣射流產生的復雜壓力分布和激波干涉結構。

4.2 載荷耦合問題的關鍵科學挑戰

綜合分析上述全剖面的多場耦合載荷特性，RBCC發動機環境載荷研究的核心矛盾可以歸結為三個方面。

1，載荷來源的多元復雜性與高度的多物理場耦合交織。RBCC的載荷覆蓋面涵括了高超聲速飛行器、吸氣式?jīng)_壓發動機和液體火箭發動機三者的載荷共同域，發動機所受的“飛行剖面—外部氣動—內部燃燒—結構力學”四個層面互相滲透。具體而言，飛行馬赫數、大氣靜溫和密度決定了氣動加熱水平和來流動壓的量級基礎；進氣道激波波系位置的變化影響進入燃燒室的流量、總壓均勻性和總溫，從而影響燃燒釋熱模式；燃燒室內的時變釋熱形成壓力脈動和壁面熱流，進一步反作用于流場結構與結構溫度場；結構熱變形又會導致流道尺寸變化，反過來干擾氣動和燃燒過程。由此形成了一條閉環的載荷耦合傳遞鏈。

2，建立能準確評估RBCC發動機整機載荷的高保真計算模型面臨跨尺度挑戰。該模型需要從根本上分析發動機不同結構件在同一任務剖面下的載荷動態演化規律，這不僅涉及氣動計算網格（需精細到邊界層尺度和激波捕捉尺度）、推進系統性能建模（瞬態過程需考慮燃料噴注-摻混-點-燃燒全過程動力學）以及傳熱-結構力學耦合場的聯合求解，還必須體現典型任務剖面下從零速起飛到軌道邊界的多模態固-流-熱-聲多場耦合效應。而且，飛行器總體與發動機之間存在著明顯的非線性耦合，即發動機的軸向推力是飛行器縱向速度和迎角的函數，而飛行器的速度和迎角又受推力響應影響。這種跨尺度、跨物理場的耦合求解給當前的數值模擬能力帶來了極大挑戰。

3，環境載荷的地面試驗驗證成本極高、風險巨大，難以全面覆蓋真實環境。地面直連試驗和自由射流試驗?zāi)軌蚰M單個或有限模態的流場和燃燒特征，但無法復現飛行過程中的動態過載、機動振動及其與燃燒振蕩的耦合效應。高馬赫數（Ma>5）段的來流總溫極高，地面設施需配備大功率主流加熱裝置，且長時間運行面臨嚴重的熱防護問題。飛行試驗?zāi)塬@得最真實的數據，但成本極為昂貴、數據采集點有限，且一旦故障則難以復現和排查。上述因素共同造成了當前RBCC發動機全剖面載荷模型缺乏充分的試驗驗證數據的困局。

未來，需要在以下方面重點著力：深入揭示RBCC發動機多模態載荷的產生與傳遞機理，重點闡明模態轉換瞬態、極端熱力工況以及復雜流固耦合等關鍵環節的載荷生成機制；構建高保真度、計算效率可接受的多物理場耦合數值模型，并發展從部件到整機的尺度擴展能力；充分利用有限而高價值的試驗數據，結合先進的不確定性量化和模型修正技術，持續提升載荷預估模型的預測置信度，為發動機的可靠性與壽命評估提供扎實的載荷數據底座。

五、RBCC發動機潛在應用分析

5.1 單級入軌飛行器

單級入軌（SSTO）是航天領域的一項長期奮斗目標，其核心理念是實現飛行器從地面自主起飛、僅靠自身動力進入地球軌道并安全返回的完全可重復使用運轉。RBCC發動機在該領域展現的核心競爭力在于其集中于單臺統包系統內的多模態能力——內置的火箭推力室在引射模態可輔助加速，在超燃模態可執行極小流量值班火焰穩燃，而在接近真空的高空可隨時滿工況獨立工作。這種無需切換獨立推進系統的連續性推進特征，使得飛行器在法向過載能力、側向機動能力和高空突防性能等方面擁有了顯著更強的戰術優勢。

值得關注的是，在同量級的超燃沖壓發動機對比中，RBCC在長時高速巡航效率方面存在一個不可忽視的弱項。其根源在于，RBCC發動機必須攜帶完整的火箭推進劑供應子系統——包括推進劑貯箱、高壓氣瓶、各種閥門、分配管路和泵等組件。這些附加系統不僅占據了寶貴的飛行器質量配額和內部容積，而且加大了結構的復雜性。在單純依靠超燃沖壓模態巡航的工作段，這些火箭系統成為無效質量，導致RBCC的巡航比沖和全航程能量效率明顯低于同級別的專用超燃沖壓發動機。這也解釋了為何ABLV-GT和Lazarus等SSTO方案均將優化重心放在如何在大攻角、大側滑角機動條件下仍能保證進氣道捕獲高品質流量上，以期通過對渦流發生器和可變幾何唇口的綜合設計，在一定程度上彌補巡航效率的損失。

5.2 兩級入軌可重復使用系統

兩級入軌因其一、二級推進系統分工清晰，既降低了核心技術難度又分攤了研制風險，因而被視為當前階段RBCC發動機商業化應用最現實的途徑。其基本邏輯是：將RBCC承擔的巡航/加速階段安排在大氣層較稠密但已達到足夠飛行速度的空域——這與沖壓通道的高效工作包絡完美契合。由火箭或地面彈射裝置提供的初始速度使飛行器跳過RBCC低速引射段這一性能低谷，直接進入高比沖的吸氣式推進工況，從而大幅壓縮乃至優化整個任務剖面的推進劑消耗量。

ATK公司TSTO方案和Sentinel方案的效益評估均顯示，在該架構下具備將有效載荷系數提升至傳統火箭方案的1.5~2倍的潛力。對于我國而言，“部分重復使用到完全重復使用、從火箭動力到組合動力、從兩級入軌到單級入軌”的漸進式發展路線，也指明了RBCC在未來可重復使用運載器體系中的關鍵地位。兩級入軌構型的短板在于系統復雜性——兩級分別回收需要兩套獨立的制導與導航控制系統、再入熱防護和著陸回收裝置，其全壽命周期的運營成本競爭力仍需大量的工程經濟性論證來支撐。

5.3 高機動巡航導彈及空射平臺

在純軍事任務場景中，相較于民用天地往返運輸所強調的可重復使用性、經濟性和載荷比，更看重的是武器平臺的寬速域突防能力、多向過載機動裕度和戰術響應快捷性。RBCC發動機恰恰具有這些品質：引射火箭賦予了導彈從零起飛的“垂直自立”加速能力，在數秒內即可加速至超音速并完成進氣道啟動，大幅壓縮敵方的警戒反應時間；在巡航段可切換為超燃沖壓模態實現高超音速巡航與射程延伸；在末端打擊段液壓火箭的瞬時大推力響應特性確保了高過載的機動突防能力，突破了傳統超燃巡航導彈在末端機動性上的瓶頸。

空射平臺則是另一個潛力較大的RBCC應用場景。以大型運輸機或轟炸機為發射載機，可以輕易使RBCC飛行器獲得接近馬赫數0.8的初始速度和數千米的初始勢能，從而免去引射模態中性能表現最差的零速至低速爬升段。在我國的相關方案探索中，此類空射組合動力平臺被認為在快速響應空間運載和機動偵察任務方面具有獨特優勢。

六、RBCC發動機低成本化關鍵技術分析

RBCC發動機從實驗室原理驗證走向批生產部署，成本效益是實現量產的決定性制約因子。為此，需要從設計理念、結構強度評估、制造工藝、材料體系選型以及全生命周期的驗證策略等多個維度同步推進成本控制。

6.1 面向氣熱耦合的一體化強度評估與輕量化設計

RBCC發動機的燃燒室和噴管等熱端部件多為高溫合金薄壁焊接結構，在設計過程中需同時承受內外交變的熱載荷和氣動壓力耦合作用，其強度與剛度的準確評估難度遠高于常規靜力結構。傳統的基于經驗安全系數的保守設計方法往往導致壁厚過厚、材料浪費和結構質量偏大，嚴重制約了發動機的推重比和經濟性。

面向未來工程化批產，需要推進氣動-熱-結構的一體化耦合場分析研究。首先，通過對全流道內各個工況下負載分布的系統性數字仿真獲得結構的準確承載邊界條件，在此基礎上建立以最小質量成本為優化目標函數、以全壽命周期蠕變壽命和失穩安全裕度為約束的拓撲優化設計框架。針對新型的復雜噴油穩焰一體化結構形式，應開展足夠規模的基礎性、通用性強度驗證試驗，建立涵蓋不同特征參數組合（如噴孔直徑/間距比、腔體深寬比等）的結構強度數據庫，并與傳統標準件的仿真結果進行交叉比對和驗證，最終形成完全適用于該結構類別的強度剛度評估規程。

6.2 基于整機構建的工藝制造優化

受困于零組件拓撲拓撲形式繁多且大部分零件采用鎳基高溫合金，RBCC發動機制造面臨工序冗長、加工難度大的突出問題。跨車間乃至跨單位的協作模式進一步加大了工藝流程優化和質量一致性的保證難度。因此，應著力研究基于整機構型的工藝制造優化技術，識別影響發動機制造成本的主要薄弱環節，并依據發動機的具體幾何形式和加工特點，制定出高適應性、低成本的工藝路線。

高效集成式燃油噴注與火焰穩定一體化裝置存在的異形內流道和精密噴孔，迫切需要突破適合該結構特點的低成本高精度增材制造工藝。以選區激光熔化（SLM）為代表的新型3D打印技術，有助于將原本需要釬焊裝配的多零件子系統一次性制造為整體構件，降低焊接應力風險和裝配誤差。同時，在沖壓發動機存在大量薄壁旋壓和焊接成型件的情況下，也應針對典型尺寸規格研究沖壓、折疊、自動焊接和涂覆等加工環節的工裝標準化和流轉工序優化，顯著降低生產間斷時間和單件加工成本。

6.3 基于成本控制的材料體系優化

隨著RBCC發動機服役速域和空域的不斷擴展，對材料的耐溫承載能力和抗氧化特性提出了愈益嚴苛的要求。當前，燃燒室和噴管等熱端部件廣泛采用鎳基或鈷基高溫合金，并常在暴露于燃氣流的內壁上施以氧化鋯等高溫?zé)嵴咸沾赏扛矊?。這些材料及其加工成本在整機成本中占據了極高比例。

為此，亟需從成本控制的全局視角對發動機現有材料體系進行系統性優化。具體策略可分解為三個重點方向。 其一，對于進氣道等不涉及直接燃燒而氣動加熱相對溫和的部位，原有以高溫強度為主要設計準則的材料選擇存在成本過高和設計浪費問題，可通過“再分析”評估其耐溫要求和受力狀態，改選為滿足同等耐溫容余的高強結構鋼，實現材料成本的明顯下降。其二，在燃燒室與噴管的受熱段，通過熱防護方案的分段優化和冷卻效果精細化設計，降低局部最高壁溫，從而使用成本更低的涂層品種（如以氮化物或金屬基涂層取代部分陶瓷梯度涂層），或者直接擴展無涂層自保護合金的應用區間。其三，發動機燃油回路等始終有流體冷卻的部件，可在強度和支持許用條件下?lián)Q用更經濟的奧氏體不銹鋼或強化普通鋼材，進一步降低材料整體支出。

6.4 基于“三再”的降成本系統工程方法

對已初步完成研制或已有試驗樣機的RBCC發動機，采用“再分析、再設計、再驗證”（簡稱“三再”）的系統工程方法，可系統性地挖掘和釋放存量隱患與成本冗余，是推動從樣機到量產降本的關鍵技術路徑。

在“再分析”階段，對發動機各部件的實際工作環境和服役記錄進行全面復盤，重新測定熱流、壁溫和振動分布，確定各部件的真實設計邊界和損傷模式。在此基礎上進入“再設計”階段：根據實測邊界，對原設計的安全系數和材料裕度進行精細化復核并進行下調修正，重新規劃和優化熱防護涂層施加范圍和壁厚分布，實現結構的精準化設計和材料效能最大化利用。最后通過“再驗證”，借助有限的地面加速循環試驗或等效環境試驗對更改設計的可靠性和壽命性能進行閉環確認。在RBCC這類尚缺乏長期服役數據支撐的新型動力系統上，務實地推進“三再”工作，有望在較低的技術風險和較短的迭代周期內釋放出顯著的成本效益。

七、未來發展趨勢

盡管RBCC發動機已經展現出在寬速域內維持高性能推進的巨大技術潛力，其向工程型譜化、批量部署化的演進仍面臨技術、經濟和保障體系三個維度的深層挑戰。未來的研發攻關應重點沿以下方向協同推進。

7.1 突破低速段性能瓶頸

RBCC發動機雖具備零速起動的理論能力，但其應用推廣的一個突出制約在于低馬赫數段（Ma ≈0~2.5）工作效率低下。該階段的空氣來流質量流量所攜帶的沖壓做功能力有限，發動機主要依靠火箭推力室高能射流的直接動量和引射效應產生推力，比沖往往僅百余秒量級，不到亞燃巡航工況的十分之一。當任務剖面中包含較長段的低速爬升過程時，飛行器攜帶的大量推進劑消耗在低速段，抵達高速巡航段后剩余推進劑難以支撐遠距離航程的保證，這極大地破壞了全任務剖面推進劑的分配效率。

未來，應重點聚焦于大幅度提高引射工作段的比沖與流量效率。潛在的技術途徑包括：引入旋轉爆震火箭發動機（RDRE）代替常規等壓火箭推力室，以爆震波自壓縮效應的極高燃燒熱效率來增強引射效能，有研究表明其載荷能力可提升至TBCC方案的1.5至2倍；優化噴注火箭出口構型（如采用塞式噴管或異型噴管），增強射流與環境空氣的湍流混合和動量交換速率；研制可在低馬赫數也具有足夠捕獲來流量的可變幾何進氣道，擴大引射模態的有利工作馬赫窗。

7.2 引入火箭系統時優先考慮全壽命周期成本

RBCC相比TBCC在高速段性能上具有先天優勢，而引入火箭系統所額外增加的結構質量、復雜性和部分可重復使用部件的翻修成本，成為決定方案經濟競爭力的核心變量。面向天地往返系統的工程應用，在持續追求推重比和比沖上沿的同時，應將“全生命周期的單次任務成本”提升至與性能指標同等級別的頂層設計約束來對待。

具體而言，在總體設計層面，可通過將低溫貯箱與機體結構一體化鑄造來消除冗余連接件和密封件，降低干質量和配套內壓損失；在部件層面，最大程度利用增材制造技術集成組件，以縮減零件數量、焊接區域和檢測步驟，經驗表明該策略可在推力室組件上實現40%~50%的減重和40%~50%的成本縮減；在運營維護層面，可開發基于數字孿生的預估性維護技術，減少為預防事故采取的過于保守的翻修串件頻次，以延伸部件可用壽命和延長全機的派遣間隔。

7.3 發展適應性強、安全便捷的新型推進劑應用體系

對RBCC這種采用吸氣-火箭循環相融合的動力系統而言，推進劑的選型與供應方案面臨一組多重約束的“矛盾集”。當前成熟的液體火箭推進劑體系普遍包含具有不同毒性、腐蝕性或超低溫貯存難度介質——例如液氧/液氫組合雖比沖性能高但液氫密度極低且貯存困難，四氧化二氮/偏二甲肼系列雖技術成熟可在常溫下貯存但存在嚴重毒性和污染隱患。與此同時，作為沖壓通道的吸熱燃料，其熱沉能力和適燃性要求與火箭燃料存在差異，造成了沖壓燃料和火箭推進劑的統型困難。

因此，未來RBCC推廣與可重復使用體系需求協同演進，必須發展出更安全、可重復低溫加注、易于后勤維護且熱值高的新一代推進劑應用體系。這方面，液氧/甲烷組合近年來備受關注，甲烷密度顯著高于液氫、在-162℃的沸點下較液氧與煤油的沸點更為接近，有利于在火箭與沖壓工質管理系統間實現更合理的傳熱融通；同時甲烷作為碳中性燃料具有積碳率低、重復使用后流道清潔可維護的優勢。其中，推進劑統型化以及吸熱燃料高溫結焦防護等基礎問題，仍需大量基礎實驗和全壽命考核來驗證。
