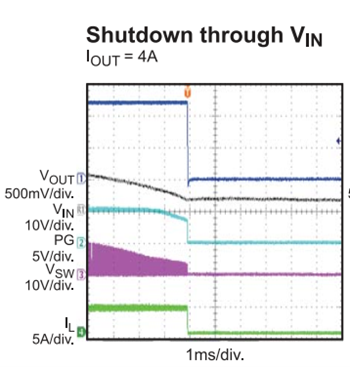

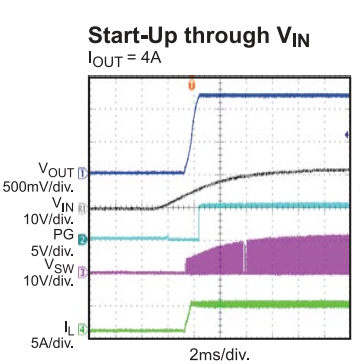

每次看規格書里的啟機和關機波形都覺得很完美，但是自己抓的時候總是對不上？電壓爬升太快？下電波形總是錯過。其實，只要掌握幾個關鍵技巧，你也可以抓出規格書的同款高質量波形。

本文將從測試前的準備工作開始，一步步教你如何使用示波器精準地捕捉實驗板的啟機和關機波形。

在應用場景中，上下電的波形是衡量系統是否能夠可靠安全啟動與安全關斷的重要依據。因此準確獲取啟機和關機過程中的波形數據，對于電源分析和系統調試具有重要意義。為了對上述過程進行有效捕捉，需要借助相應測試設備對上下電過程的瞬態信號進行采集和觀測。

本次實驗將使用的實驗設備包括示波器（MDO3014）、探頭（Tektronix TPP0250）以及直流電源。

一、啟機波形抓?。⊿tart -Up）

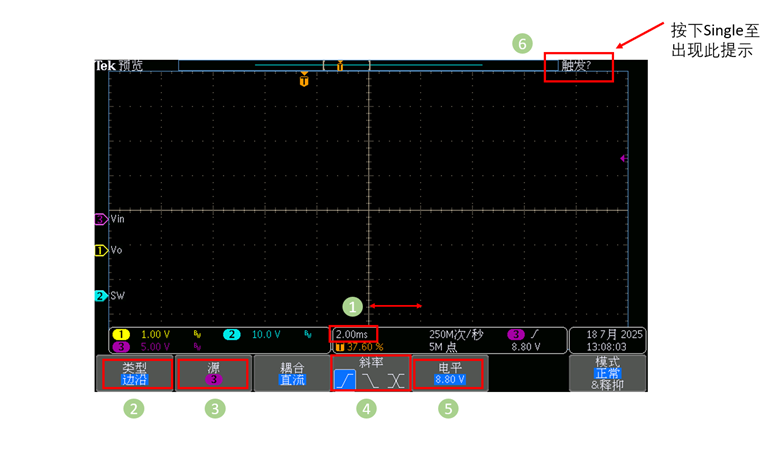

測試開始前，需要預先完成示波器的觸發設置，包括觸發源、觸發模式和觸發電平等的合理配置，以確保示波器能夠在上電瞬間穩定觸發。

1) 根據芯片或者demo板規格書上的啟動時間調整測試時示波器的時基（Time/Div），本次實驗選用了MPS EV2326D-00A，根據EV2326D-00A測試板的規格特性，此實驗中我們預先調整示波器的時基至2ms/格，以便清晰觀測到芯片的完整啟動過程。

2)觸發類型設置為邊沿觸發。在示波器觸發菜單中按下Menu鍵，進入觸發設置界面，將觸發類型選擇為邊沿觸發。使用邊沿觸發可以使示波器在檢測到輸入電壓上升瞬間時立即啟動采樣，從而穩定地捕捉到上電的全過程。

3)觸發源選擇輸入電壓Vin所對應的通道。對于通過輸入端加電啟動的芯片，以輸入電壓為觸發源。

4) 將觸發斜率設置為上升沿。本次實驗關注的是芯片的上電啟動過程，因此觸發斜率設置為上升沿。

5)觸發電平設置在0V至輸入電壓VIN區間，如果要觀察起機波形尖刺的話，可以把觸發電平抬高一點。需要注意的是，觸發電平不宜設置過低，否則可能因為噪聲或者微小擾動提前觸發。所以，在實際測試中應結合輸入電壓幅值、噪聲水平以及觀察目標進行適當調整。

6) 按下單次觸發single鍵，等待示波器界面的右上角出現觸發提示，說明當前觸發設置已經全部完成， 這樣在開啟電源之后，示波器將在檢測到滿足條件的Vin上升沿后自動采集并保存波形。

在完成示波器的準備設置之后，將示波器探頭正確連接到實驗板的測試點，比如SW、VIN、Vo這些關鍵信號。需要特別注意的是，在正式開始測試前，一定要先做好探頭補償校準，探頭的接地夾也必須可靠連接到實驗板的“地”（gnd），以避免因連接不當引入噪聲或測量結果誤差。

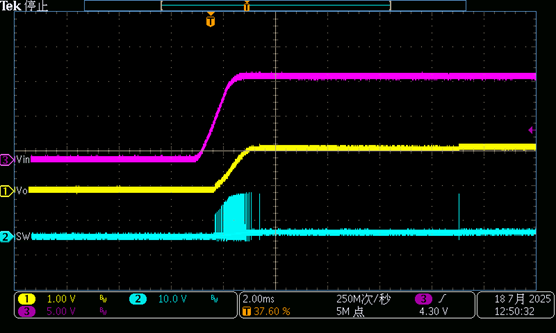

對于空載啟動的測試，在完成線路連接之后，即可開啟電源開關，給測試板上電。示波器捕獲成功后會自動顯示波形，可以通過示波器的縮放旋鈕放大波形，進一步觀察。以MPS EV2326D-00A為例，在12V輸入情況下，空載上電的啟機波形如下所示。

CH1:VO；CH2:SW; CH3 :VIN

Test condition: Vin=12V→Vo=1.2V@0A

需要說明的是，若進行測試帶載啟動波形，應在開啟DC源之前，先使用電子負載設置好所需的負載電流。這樣可以確保系統在上電瞬間已經處于目標負載條件下，從而真實反映出帶載啟動的過程。

二、關機波形抓?。≒ower-off）

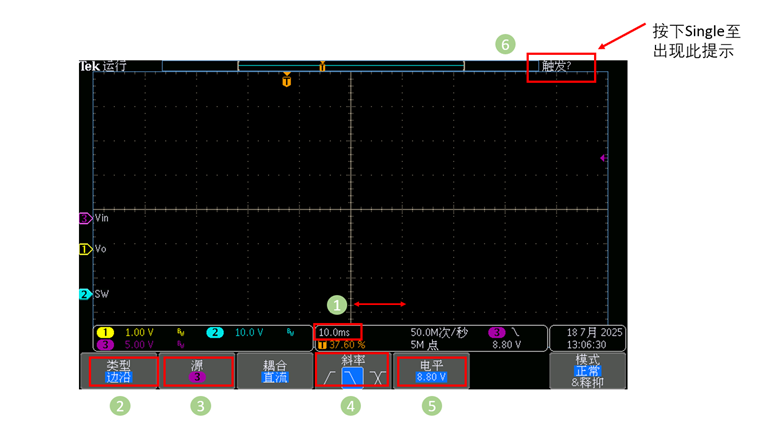

抓取關機波形時，示波器的整體設置與啟機波形的測試方法基本一致，但有兩點需要特別注意：

第一，空載條件下的下電過程通過相對較慢，因此需要將示波器的時基適當調大。本次實驗案例中，時基設置為10ms/格。

第二，將觸發斜率設置為下降沿。

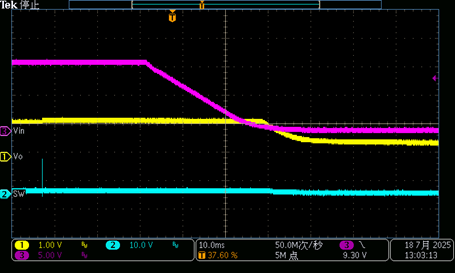

其余操作步驟皆可以參考起機波形的抓取。以MPS EV2326D-00A為例，在12V輸入情況下，空載下電的關機波形如下所示：

CH1:VO；CH2:SW; CH3 :VIN

Test condition: Vin=12V→Vo=1.2V@0A

三、實操常見問題

在進行啟機和關機波形的測試中，還有一些容易被忽視的細節：

1) 隔離電源方案測試必須使用隔離測量手段

在測試隔離型電源（比如正激、反激等）輸出端波形時，應優先使用隔離探頭進行測量。因為示波器地線通常與大地相連，若直接使用普通探頭測量隔離側，可能會出現短路風險或者損壞設備。因此，規范的測量方式不僅影響波形的準確性，也直接關系到測試安全。

2) 軟啟動時間的理解與設置

許多芯片都提供啟動（Soft_start）時間可配置功能。對于通過外部SS pin配置軟啟動時間的芯片，具體時間可根據規格書中給出的公式計算。需要注意的是，規格書中的軟啟動時間往往是基于內部參考或SS定義的時間，并不一定等同于實際測得的Vo上升時間。在實際測試中，輸出電壓的上升過程還會受到輸出電容、負載、電流限制以及環路響應等因素的影響，因此測試結果往往會比理論值更長。這一點在實際調試過程中非常常見。

3) 下電波形抓取時的示波器模式選擇

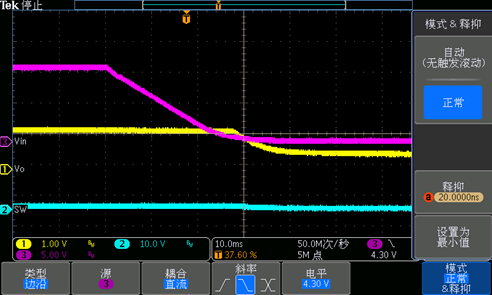

由于Single模式下的時間軸上限為20ms，對于一些空載下電比較緩慢的測試板，single模式下沒辦法捕捉完整的下電波形（即Vo逐漸減小至0V的完整過程），這個時候可以將觸發模式設置為normal。`

以上就是示波器抓取上電和下電波形的全過程了，掌握的關鍵在于動手實踐，希望這份指南能幫助你邁出自信操作的第一步，快去實踐吧！如果大家對某個步驟有疑問，歡迎在評論區交流討論！
