一、邊緣AI正在逐漸追求精度
2026年5月7日，A股邊緣計算板塊單日上漲2.15%，寒武紀、中科創達等企業漲幅居前。邊緣AI正在從"能跑模型就行"的草莽階段，進入"精度與能效并重"的技術分化期。
市場熱度的背面，是無數嵌入式工程師正在為選型而頭疼的真實困境：CNN推理用INT8就夠了，YOLO跑得又順又??；但Transformer模型需要FP16甚至BF16精度，同等功耗預算下能支持這兩種精度混合計算的SoC，在國產方案里沒有太多選擇。

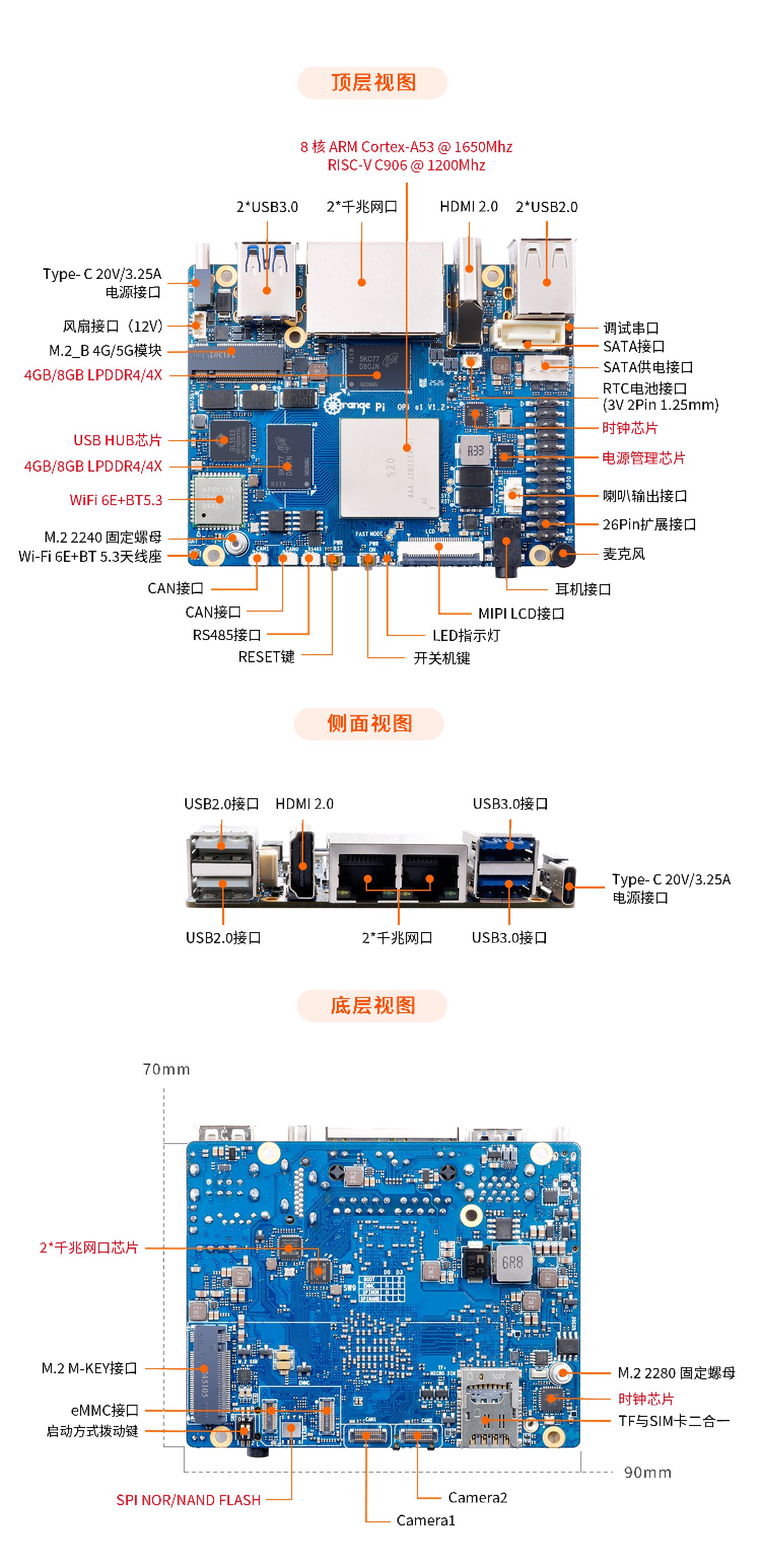

一塊板子能不能同時覆蓋CNN推理和Transformer部署？OrangePi O1給出了明確答復。

二、芯片層深度解析：BM1688不是堆料，是架構差異化
2.1 SoC整體架構：三條獨立的計算流水線

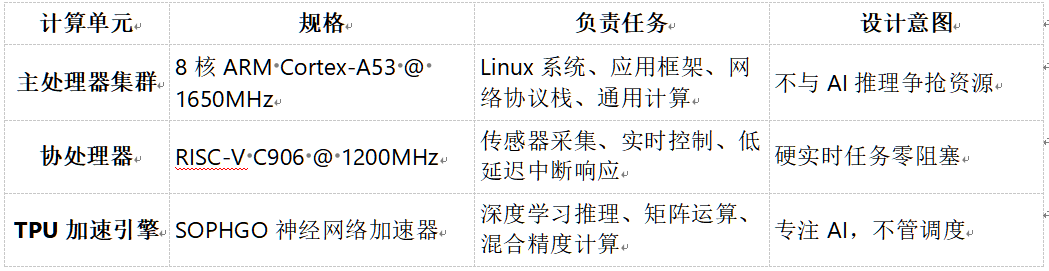

BM1688是算能第五代視覺算力TPU處理器。從系統架構看，這顆芯片核心設計理念是三條計算流水線的明確分工：

這種設計將"通用計算"、"實時控制"和"AI推理"三條主線物理隔離到三個獨立的處理單元上。相比單處理器架構，BM1688在運行復雜邊緣AI負載時，不會出現"TPU在等CPU喂數據，CPU在等中斷響應"的阻塞鏈問題。
從嵌入式工程師的角度看，這意味著你可以讓TPU全速跑推理，RISC-V協處理器毫秒級采集傳感器數據，A53集群處理網絡通信和業務邏輯——三條流水線并行，互不打斷。

2.2 RISC-V協處理器的實際價值
2026年Q1公開數據中，中國市場RISC-V處理器出貨量已占全球總量的63%。一是RISC-V在IoT和邊緣設備中的免授權費優勢；二是越來越多SoC廠商開始采用ARM+RISC-V的異構架構，既保留ARM的成熟生態，又為實時任務開辟獨立通道。
BM1688的C906協處理器，開發者可以通過SOPHGO SDK直接對其進行編程，用于：
① 傳感器數據的實時采集和預處理（溫濕度、IMU、電流電壓）
② 基于中斷的快速響應（工業產線的急停信號、安防場景的入侵觸發）
③ 輕量級實時控制算法（PID控制、電機驅動）
這相當于在一顆SoC內部，嵌了一個獨立的MCU。對于工業網關和智能控制器場景，這個設計可以省掉一顆外置MCU的成本和PCB面積。

2.3 TPU混合精度架構：支持4種精度模式

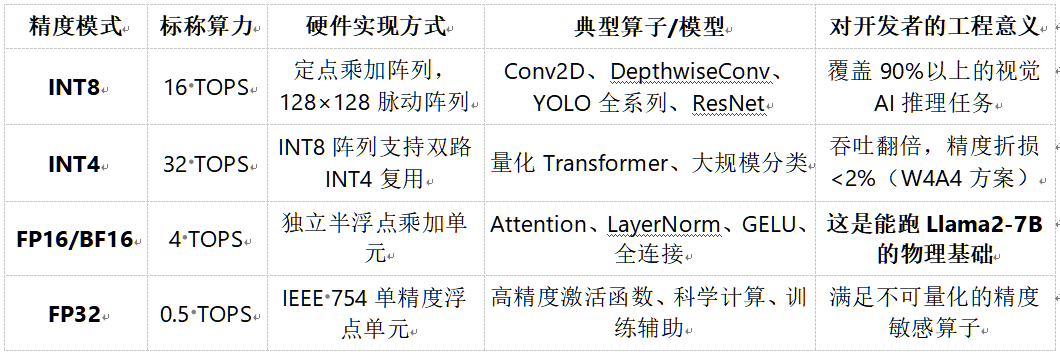

BM1688內建的SOPHGO神經網絡加速引擎TPU，其核心工程價值不在于16TOPS算力，而在于它原生支持四種精度模式：

INT8陣列是基礎層。16TOPS的INT8算力，在128×128的脈動陣列架構下，意味著單時鐘周期可以完成16384次乘加運算。對于YOLOv5s（約7.2G FLOPs）、YOLOv8n（約8.7G FLOPs）這類主流檢測模型，O1在INT8精度下的理論幀率可達數百FPS。實際性能受內存帶寬和模型優化程度影響，但算力天花板夠高。
INT4是INT8的硬件復用。在同一組脈動陣列上，INT8單元可以拆成兩個INT4單元并行計算，因此算力翻倍至32TOPS。INT4精度適合對精度要求不極端的超大分類任務（如千類以上的細粒度商品識別），或強化學習的推理階段（策略網絡的action采樣）。需要注意的是，INT4量化通常需要QAT（量化感知訓練）來補償精度損失，不是簡單的"訓完直接轉"。
FP16/BF16是Transformer推理的入場券。這是BM1688與大多數國產AI開發板拉開差距的關鍵。目前主流NPU（包括RK3588的內置NPU）主要以INT8定點算力為設計目標，對于Transformer模型中大量出現的LayerNorm、Softmax和GELU激活（這些算子對精度敏感，INT8量化會導致顯著的精度下降）缺乏專門的浮點處理單元。
BM1688的TPU內置了獨立的FP16/BF16乘加單元，4TOPS半浮點算力雖然比INT8低，但它專門用于處理這些"INT8搞不定"的算子。以Llama2-7B為例，單次前向推理中，Attention矩陣乘（MatMul）可以INT4量化處理（吞吐優先），而LayerNorm和Softmax由FP16單元保精度執行。這種混合精度調度策略，是O1能夠運行7B參數大模型的物理基礎。
FP32單元精度兜底。0.5TOPS的單精度浮點算力不算大，但它提供了IEEE 754標準兼容的浮點環境——在模型轉換和部署調試階段，F(xiàn)P32的推理結果可以作為精度基準，幫助開發者定位量化誤差的來源。

2.4 制程工藝：28nm成熟工程
BM1688采用28nm制程。但從嵌入式芯片設計的視角看，這是一個"成本-功耗-性能"的三角平衡。28nm成熟度高、良率高、單顆成本低。BM1688典型功耗7.2W（12V/600mA），最大14.4W。這意味著：
① 絕大多數推理場景下，被動散熱即可滿足要求，無需風扇，沒有活動部件，顯著提升設備可靠性。
② 工業現場的高溫環境下（40-65℃），無風扇設計避免了灰塵吸入和風扇故障隱患。
③ 7.2W的典型功耗讓O1在電池供電的邊緣終端（配合太陽能+蓄電池）具備了可行性。
一顆AI芯片的競爭力不只由制程決定。架構設計、精度策略、功耗控制，往往比幾納米的節點差異更影響實際工程體驗。

三、競品架構對比：三條技術路線

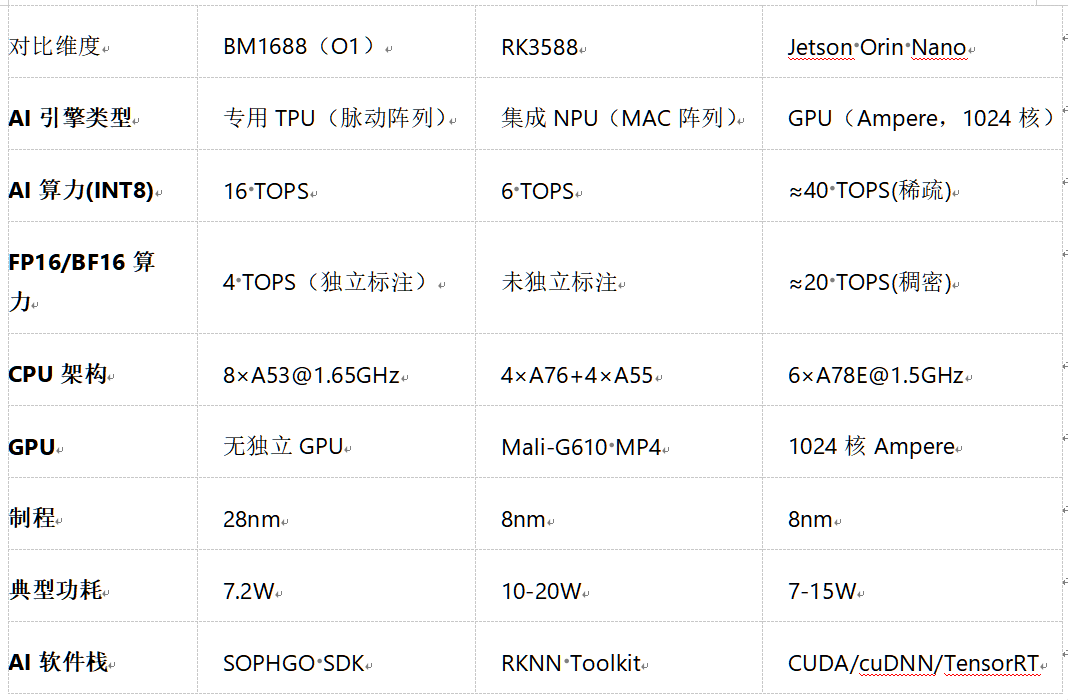

將BM1688與當前邊緣計算主力的RK3588、NVIDIA Jetson Orin Nano從芯片架構層面對比：

三條技術路線的區別非常清晰：
① BM1688：專用TPU，高AI能效比，混合精度覆蓋，視頻處理強。
② RK3588：通用CPU強（A76遠勝A53），NPU為輔，GPU用于顯示。
③ Jetson Orin Nano：GPU全能，CUDA生態成熟，但價格和供貨是長期痛點。

四、兩個典型場景的技術實現分析
4.1 16路1080P視頻解碼：硬件編解碼模塊的深度利用
BM1688的視頻編解碼能力：16路1080P@30fps H.264/H.265解碼 + 10路1080P@30fps編碼 + JPEG 480張/秒@1080P編解碼。
從硬件實現看，BM1688內置了獨立的硬件視頻編解碼器（Hardware Video Codec，HVC），與TPU和CPU完全解耦。16路1080P解碼的帶寬需求約25Gbps，HVC通過專用DMA通道直接與內存控制器交互，不占用CPU時間。解碼后的YUV幀數據可以直接送入TPU的預處理管線，進行縮放、歸一化和格式轉換，然后進入模型推理。整個"解碼-預處理-推理-編碼輸出"的流水線幾乎不經過CPU。
這意味著在16路視頻全負載運行時，A53 CPU仍有足夠資源運行應用框架和網絡協議棧。這對于需要邊解碼邊推理邊錄像的多路監控場景來說非常實用，是架構層面的巧妙設計。
作為對比，如果16路視頻解碼依賴CPU軟解或部分軟解，8顆A53核心在高負載下幾乎沒有余量再處理其他任務。Jetson Orin Nano通過GPU加速可以做到視頻解碼，但通道數約12路。

4.2 大語言模型部署：7B參數是如何塞進去的
OrangePi O1官方確認可運行的模型清單包括：Gemma-2B、Qwen1.5-1.8B、Llama2-7B、ChatGLM3-6B。
以Llama2-7B為例，其模型參數占用的存儲空間為：7B參數 × 2字節（FP16/BF16）= 約14GB。但實際部署不需要全部以FP16加載——成熟的量化方案（如INT4權重 + FP16激活的W4A16混合策略）可以將模型體積壓縮到約3.5-4GB，16GB內存版本的O1完全有余量同時加載模型和運行推理服務。
推理速度方面，在W4A16混合精度下，BM1688的TPU可以做到約8-15 tokens/s的生成速度，這是可用的"對話級"速度。當然，7B模型的推理延遲明顯高于2B模型（Gemma-2B約20-30 tokens/s），對于實時性要求高的場景，建議優先選擇小參數量模型。

五、工程實踐建議：選型決策的關鍵考量
5.1 什么場景選O1
多路視頻AI分析：智慧交通卡口、校園行為監測、零售多攝像頭客流統計。O1的16路解碼+16TOPS推理+雙千兆網口是天然匹配。
私有化大模型部署：企業知識庫本地問答、離線AI編程助手、數據不出園區的智能對話。能跑Llama2-7B，數據完全本地化。
工業網關/邊緣控制器：雙千兆+TSN時間同步+5G可選+無風扇設計，契合工業環境的可靠性要求。
AI教學與科研實驗：ARM+RISC-V雙架構+混合精度TPU，提供豐富的實驗選題方向。

5.2 什么場景不適合
CPU密集型通用計算：A53與A76存在代差，復雜數據庫操作、大規模數據預處理應選RK3588。
深度綁定CUDA生態：現有代碼庫大量依賴CUDA/cuDNN/TensorRT，遷移成本不可輕視。
"零基礎"用戶的首塊板子：SOPHGO SDK和社區資料仍在建設中，新手的上手學習難度比樹莓派會高一些。

5.3 開發環境與工具鏈準備
SDK：SOPHGO官方提供完整的SDK，包含模型轉換工具、TPU編譯器、運行時庫和調試工具
模型轉換：支持ONNX→TPU模型的轉換流程，TensorFlow/PyTorch→ONNX→TPU的路徑已打通
容器化部署：支持Docker，便于在生產環境中實現環境一致性和快速部署

5.4 實際開發中需關注的幾個要點
在正式部署前，務必?zé)汷rangePi官方提供的新版固件，舊版本可能存在HVC驅動或TPU固件的兼容性問題。
電源適配器必須支持Type-C PD 20V/3.25A（65W）協議，普通5V充電器無法啟動。建議使用官方推薦的適配器或在測試階段用可編程電源確認供電穩定性。
如果需要使用SATA接口，需注意SATA電源接口的供電能力，高功耗機械硬盤建議獨立供電。
被動散熱方案在環境溫度低于45℃時足夠，但持續滿負載運行（特別是FP16推理+多路視頻解碼同時開啟）時，建議安裝12V風扇或確保機箱有足夠的空氣對流。

六、工程師視角簡要總結
從純工程師的角度審視，OrangePi O1的BM1688有幾個跟主流開發板不一樣的設計創意：用專用TPU而非通用GPU來追求高AI能效比，用混合精度而非單一INT8來覆蓋CNN到Transformer的全推理譜系，用硬件視頻編解碼器而非CPU軟解來保障多路視頻的實時性。
它也有幾個客觀缺陷：28nm制程帶來的CPU性能天花板，SOPHGO SDK相比CUDA的生態差距，以及一個仍在建設中的開發者社區。
對于那些在RK3588和Jetson Orin Nano之間猶豫的工程師，BM1688提供了第三條路。在特定領域（多路視頻AI、邊緣大模型部署）有長板明顯，但在通用性和生態廣度上需要理性評估。
