各位朋友大家好，在我們?nèi)粘５?a href="http://m.sdkjxy.cn/v/tag/167/" target="_blank">電路設計中，有時候會涉及到隔離電流采樣的需求，那么本期也給大家總結一下目前主流的幾種隔離的電流采樣的實現方式。

第一種：隔離放大器

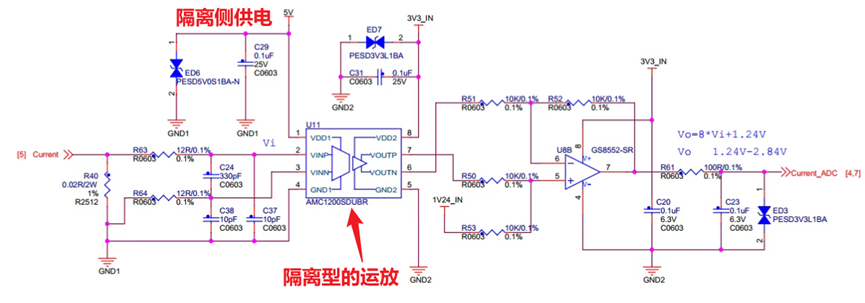

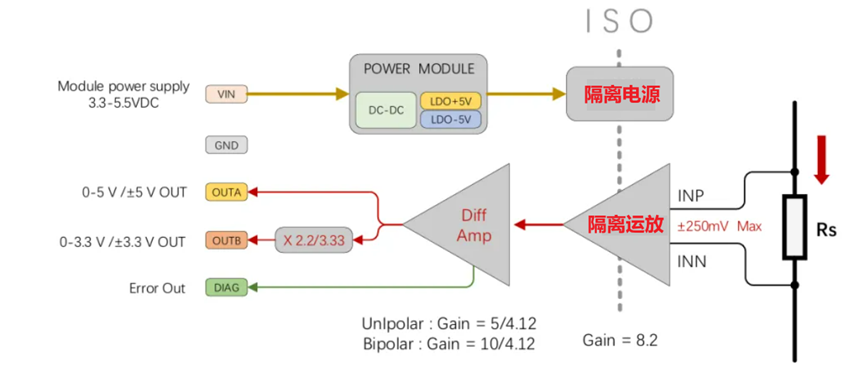

這種方式既適合直流也適合交流的隔離電流采樣，采集交流電流的話需要增加合適的偏置，我也找了個電路圖的demo，下圖是一個隔離的運放：

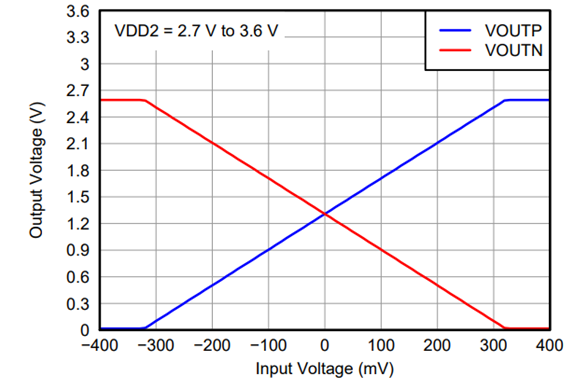

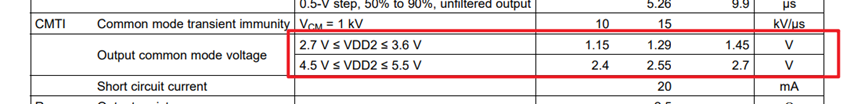

不過從上圖大家也可以看出，這個隔離運放大多數都是差分輸出的（我不知道有沒有單端輸出的隔離運放，目前看到的都是差分輸出），這個我感覺挺不人性化的，如果ADC口不支持差分采集的話，那還得增加一級差分轉單端把這個信號再處理一下。然后就是這個差分運放，是不可以直接將VOUTN接到GND，然后只用VOUTP作為單端輸出的哦，因?yàn)閂OUTP和VOUTN是一組差分信號，下圖是其共模電壓（這個在數據手冊中會有提及）：

第二種：丟一個MCU或者ADC芯片在電流采集側

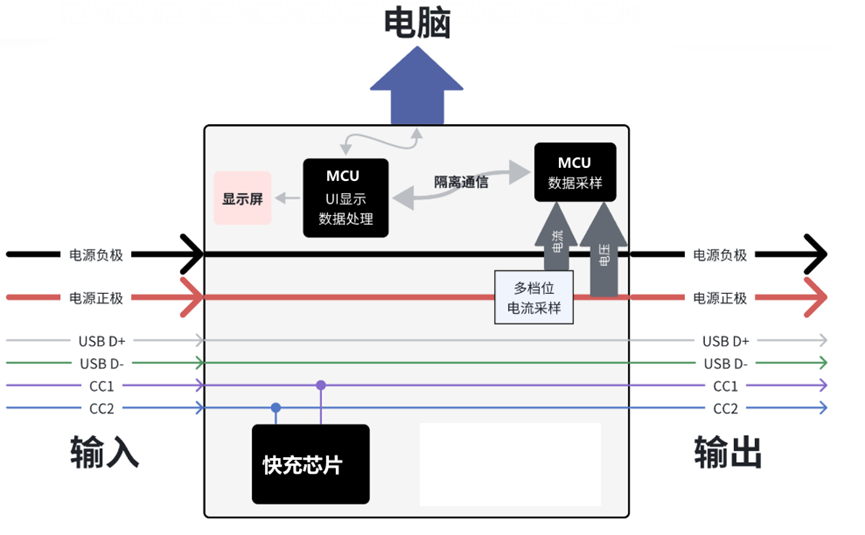

這種方法和第一種類似，第一種隔離運放算是模擬的，而這第二種算是數字型的，這個呢就很靈活了，因?yàn)槲蚁嘈糯蠹覍@種ADC芯片或者M(jìn)CU的電流采集不是很陌生，這種方法也適合交流也適合直流，非常靈活。我就給個框圖給大家吧，下圖是某低功耗分析儀的框圖：

第三種：電流互感器

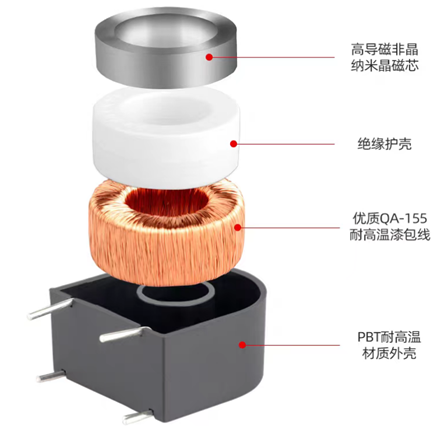

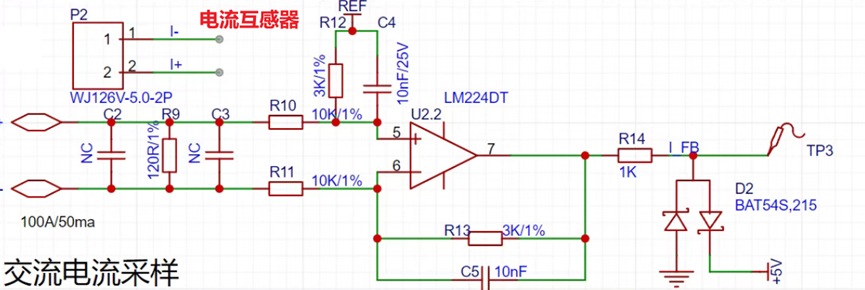

這種方法只適合交流的電流采樣，因?yàn)檫@個的實現原理就是通過電磁感應，通過交變的磁場去生成感應出相應的電流，這個的優點也有，就是可以不接觸到被測的那一側。一般電流互感器會有一個電流增益的規格，按照這個去設計即可，需要注意的是電流互感器不可以開路（電路書里也提過，理想電流源不可以開路哦~）下圖是我找的一個電流互感器的電路圖（楊工分享）：

第四種：霍爾效應電流傳感器芯片

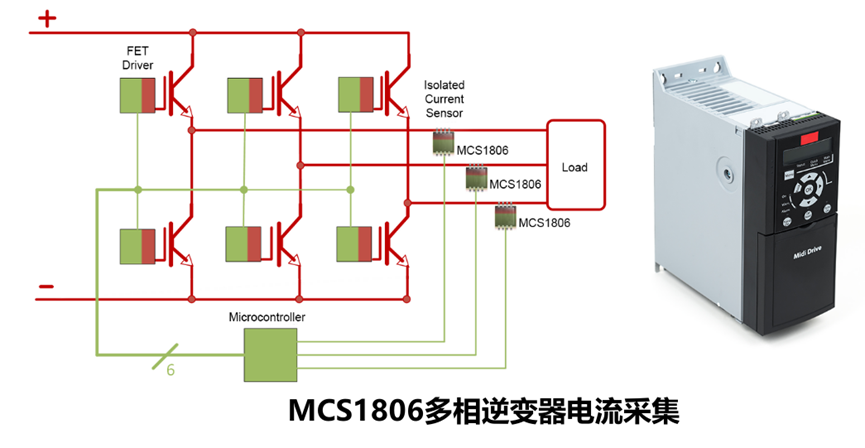

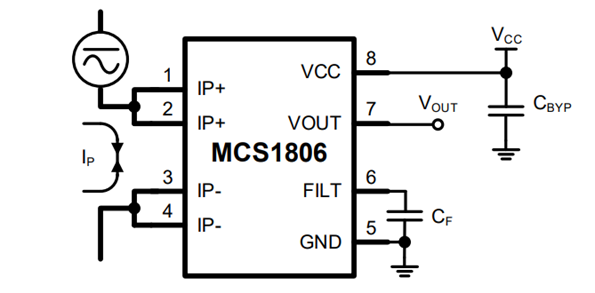

這個和第三種方法類似，不過這第四種方法是基于霍爾效應的，通過霍爾元件來感應磁場強度來間接的去測量電流。當霍爾元件處于由電流導體產生磁場中，霍爾元件中的載流子受到的洛倫茲力使其向一側偏移，形成霍爾電壓?；魻枆褐苯优c電流大小成線關系，霍爾電流傳感器內部有信號調理電路做轉換，對霍爾電壓進行放和處理以輸出相應的電流信號。下圖是我找的一個霍爾傳感器芯片，型號是MPS的MCS1806：

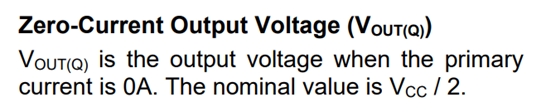

這個從典型應用框圖可以看出，連接是很簡單的，只需要將芯片左側的腿腿連接到被測的電流回路中，然后讓MCU從芯片的右側的VOUT去采集信號去反推被測電流強度即可。0電流的時候輸出電壓是VCC/2。

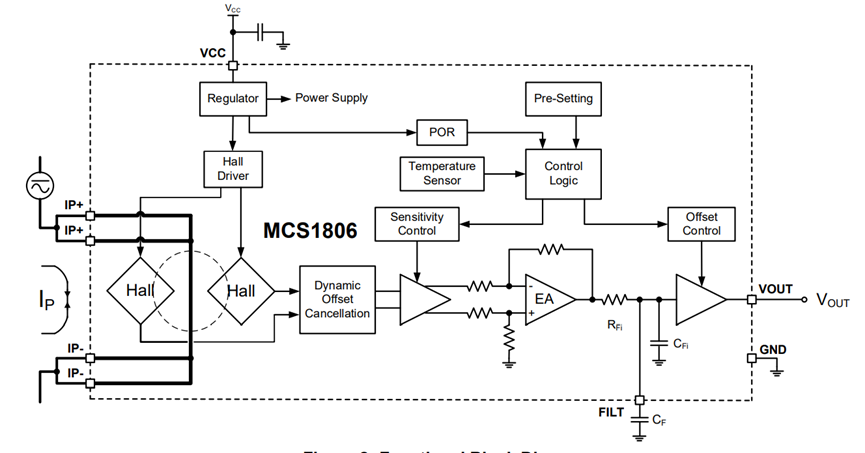

下圖是這個MCS1806的內部框圖：

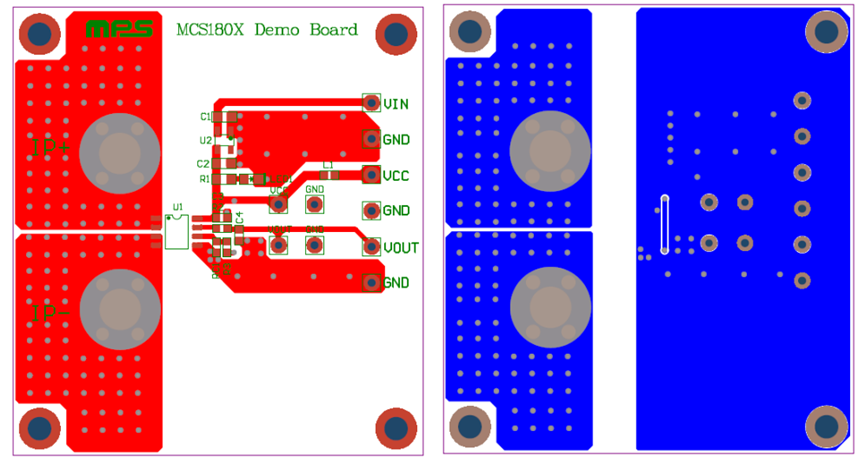

然后下面是MCS1806的推薦Layout圖：

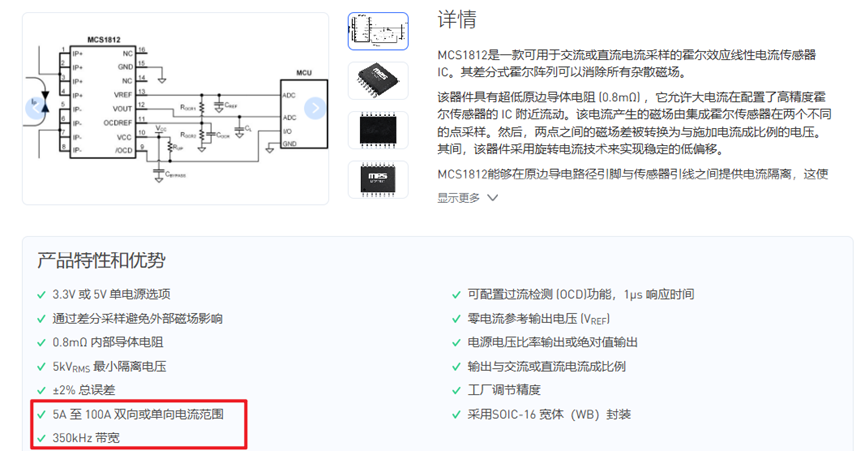

并且線性度也很不錯，像這個MCS1806這款芯片全電流范圍的非線性誤差在0.5%。這個MCS1806屬于芯片內部無磁芯的霍爾電流芯片，最大電流支持±5A的電流采集。而有磁芯的一些型號像MSC1812這種可以支持最大100A的電流采集，并且?guī)捯埠芨?，支持?50kHz，可以說性能非常不錯了：

好的，那么關于本期的分享就到此結束啦~這四種方法你用過幾種呢？歡迎評論區留言討論哦！關于MCS1806的更多資源，可以去MPS官方論壇看，最后感謝您的閱讀！謝謝！
