在Rockchip RK3576平臺的Android定制框架中，RkAi子系統是核心的AI能力擴展模塊。本文將從架構設計、文件職責、啟動流程、接口設計等維度，完整拆解RkAi子系統的實現邏輯，幫你吃透Rockchip定制Android框架的核心思路。

思維導圖

先通過一張思維導圖快速把握RkAi子系統的整體結構：

1.前置知識

想要理解RkAi子系統，首先要掌握兩個基礎前提：Android標準Binder Service框架，以及Rockchip框架定制的通用慣例。

1.1 Android的Binder Service框架

當Android系統需要向上層App提供新能力時，通常遵循固定的跨進程通信模式：

AIDL定義接口 → 編譯生成BinderStub/Proxy    ↓客戶端(Proxy) ←BinderIPC→ 服務端(Stub)

?AIDL：定義跨進程通信的接口，是Binder通信的“契約”；

?Binder：Android特有的IPC機制，比Linux Socket效率更高；

?Stub：服務端實現，繼承自AIDL生成的骨架類；

?Proxy：客戶端代理，封裝Binder調用的底層細節。

1.2 Rockchip的框架定制慣例

RK平臺在Android框架層的定制有一套固定模式，避免與原生框架沖突且便于維護：

1.在vendor/rockchip/platform/frameworks/base/下創建RK特有Java/AIDL文件；

2.通過Android.bp的appendTo機制，將定制代碼注入原生framework編譯流程；

3.在SystemServer中注冊為獨立服務，通過ServiceManager對外暴露；

4.RK特有服務名以rk前綴命名，如rkai_management。

2.文件結構與職責

RkAi子系統的代碼分布在App側、Server側、Native側三個維度，每個文件都有明確的職責分工。

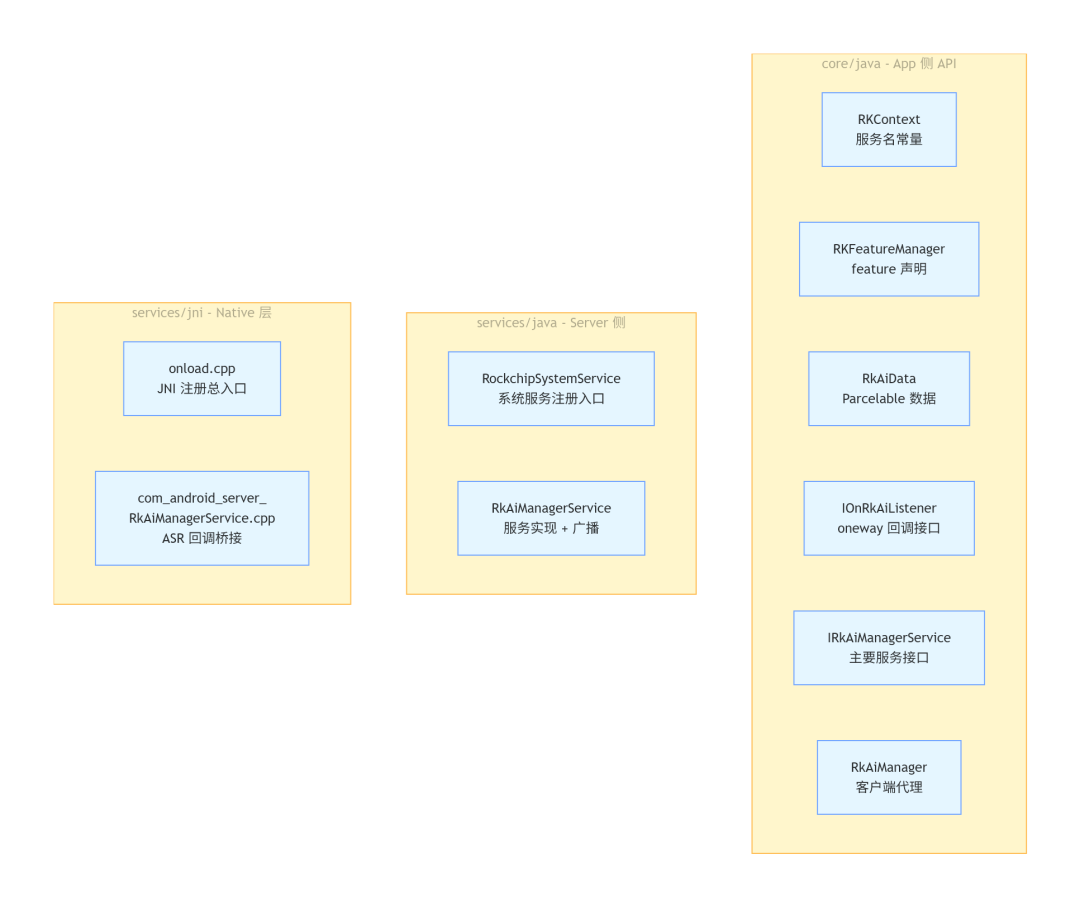

2.1文件全景

2.2每個文件的具體職責

3.注冊與啟動流程

RkAi服務并非開機必啟，而是基于設備能力的條件啟動，且啟動過程分為兩個關鍵階段。

3.1條件啟動

RkAi服務依賴Android的PackageManagerhasSystemFeature機制，只有設備聲明了指定feature才會啟動：

// RockchipSystemService.javaif(mPackageManager.hasSystemFeature(FEATURE_ROCKCHIP_AI)) { ServiceManager.addService(PLATFORM_AI_MANAGEMENT,   newRkAiManagerService(context));}

其中FEATURE_ROCKCHIP_AI對應rockchip.software.ai，這個feature通常在設備的device.mk或frameworks/base/core/res/res/values/config.xml中聲明。

3.2完整啟動序列

3.3為什么分兩個階段？

onStart()和onBootPhase()是Android SystemService的兩個核心生命周期方法，分工明確：

?onStart()：加載Native庫librockchip_servers.so，觸發JNI_OnLoad注冊所有JNI函數，為后續Native層調用做準備；

?onBootPhase()：此時PackageManager已就緒，才能調用hasSystemFeature()判斷設備能力，避免提前調用導致的空指針或功能判斷錯誤。

這種設計能有效避免Native庫未加載時調用JNI方法引發的崩潰。

4. AIDL接口設計

AIDL是RkAi跨進程通信的核心，包含服務端接口、回調接口、數據載體三類關鍵定義。

4.1服務端接口：IRkAiManagerService

interfaceIRkAiManagerService{ voidaddListener(inIOnRkAiListener listener,      String callingPackage, ...); voidremoveListener(inIOnRkAiListener listener,      String callingPackage, ...); voidsendRkAiMsg(inRkAiData data,      String callingPackage, ...);}

三個核心方法職責清晰：

?addListener/removeListener：注冊/注銷回調監聽；

?sendRkAiMsg：實現App向Service發送AI消息。

注意：每個方法都攜帶callingPackage、attributionTag、userId、deviceId四個參數（Android 14+安全規范），但當前服務端未對callingPackage做權限校驗，是可加固的優化點；另外，RkAiManager構造時若服務未注冊（如開機未完成），mService會為null，后續調用會觸發空指針，當前代碼無重試/重連機制。

4.2回調接口：IOnRkAiListener

onewayinterfaceIOnRkAiListener{ voiddispatchRkAiListener(inRkAiData data);}

這里的關鍵設計是oneway關鍵字，它決定了回調的通信模式：

為什么回調要用oneway？
ASR（語音識別）數據是高頻、實時的，同步回調會導致：

1.服務端廣播時被最慢的listener阻塞；

2.產生反壓，影響AudioFlinger的音頻處理；

3.大概率丟失語音數據。
oneway能保證“發了就返回”，服務端無需等待App處理完成，適配高頻實時的ASR數據場景。

4.3數據載體：RkAiData

publicclassRkAiDataimplementsParcelable{ privateintmType;    // 消息類型：LLM=1, ASR=2 privateBundle mInfo;  // 消息內容，隨類型變化 // LLM 消息攜帶： //  "select_text" → 選中文本 //  "context_text" → 上下文文本 // ASR 消息攜帶： //  "asr_buffer"  → short[] 音頻數據 //  "asr_buffer_len" → 數據長度}

這種設計類似Android的Intent：通過類型+ Bundle的組合實現靈活的載荷封裝，無需為每個消息類型定義獨立的Parcelable類，降低維護成本。

提示：類型常量和Bundle key（如EXTRA_ASR_BUFFER）的實際定義在RkAiManager.java中，RkAiData僅負責序列化/反序列化。

5.客戶端API設計：RkAiManager

RkAiManager是App側調用RkAi服務的唯一入口，封裝了Binder連接、監聽器管理等核心邏輯。

5.1 Binder連接

publicRkAiManager(Context context){ IBinderiBinder=ServiceManager.getService("rkai_management"); if(iBinder ==null) {    Log.e(TAG,"Unable to connect to RkAiManager service");  }else{    mService = IRkAiManagerService.Stub.asInterface(iBinder);  }}

這是Android獲取SystemService的典型方式：通過ServiceManager.getService()獲取服務的Binder引用，再轉換為AIDL接口代理。若服務未注冊（如開機階段），iBinder為null，此時RkAiManager無法正常工作。

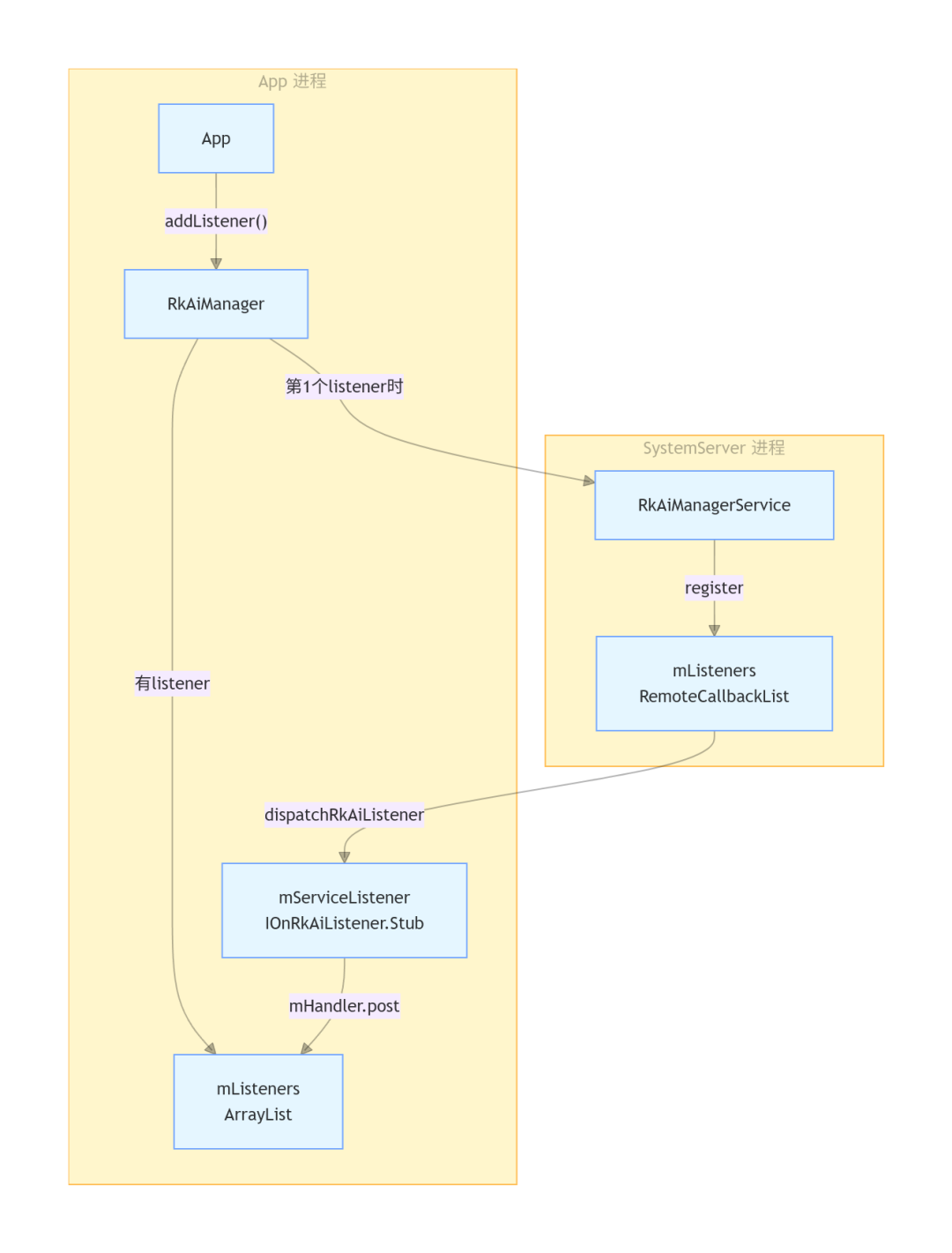

5.2監聽器管理

監聽器管理的設計亮點：

?延遲注冊：僅當?shù)谝粋€(gè)listener添加時，才跨進程向服務端注冊；最后一個listener移除時自動注銷，減少資源占用；

?線程切換：Binder回調到達時，通過mHandler.post()切回App主線程分發，符合Android主線程更新UI的規范；

?Copy-on-Write保護：reportRkAiMsg()中先在synchronized塊內通過mListeners.toArray()獲取數組快照，再遍歷分發，避免遍歷過程中集合被修改導致的異常。

6.架構特征總結

7.調試方法

開發和問題定位過程中，可通過以下命令快速調試RkAi服務：

# 1. 確認服務是否注冊adbshell service check rkai_management# 輸出示例：Service rkai_management: found# 2. 查看 feature 是否生效adb shell pm list features | grep rockchip# 輸出：feature:rockchip.software.ai# 3. 實時日志，三個 TAG 分別對應三層adb logcat -s RkAiManager RkAiManagerService RkAiManagerNative# 4. 查看服務詳情adb shell dumpsys service rkai_management
