工業協議網關的定義

工業協議網關是用于不同工業設備之間進行數據交換和通信的設備，尤其在需要連接不同協議的系統時，起著至關重要的作用。它能夠?qū)崿F(xiàn)不同協議、不同接口間的數據轉換和協議適配，使得各類工業設備能夠順暢地協同工作。隨著智能制造、工業物聯網（IIoT）等技術的快速發展，工業協議網關的應用逐漸變得廣泛，成為工業自動化系統的重要組成部分。

工業協議網關的工作原理

工業協議網關的工作原理可以分為以下幾個方面：

1. 數據協議轉換：

工業自動化系統中使用的協議有很多種，例如 Modbus、PROFIBUS、CANopen、OPC、Ethernet/IP 等。這些協議各自有著不同的數據結構和通信方式。工業協議網關的主要功能之一就是進行協議轉換，將一種協議的數據格式和通信方式轉換為另一種協議，使得不同設備能夠互相理解并進行數據交換。

比如知名的數據協議轉換：HMS 基于底層協議的 Anybus 網關，基于信息層的 DA 協議網關等等。

2. 數據采集與傳輸：

工業協議網關不僅負責協議轉換，還需要通過采集接口（如串口、以太網、CAN 總線等）從不同設備獲取數據，并將其轉發到目標設備或云端平臺。網關通常具備實時數據采集的能力，確保系統中的各個設備始終保持同步。

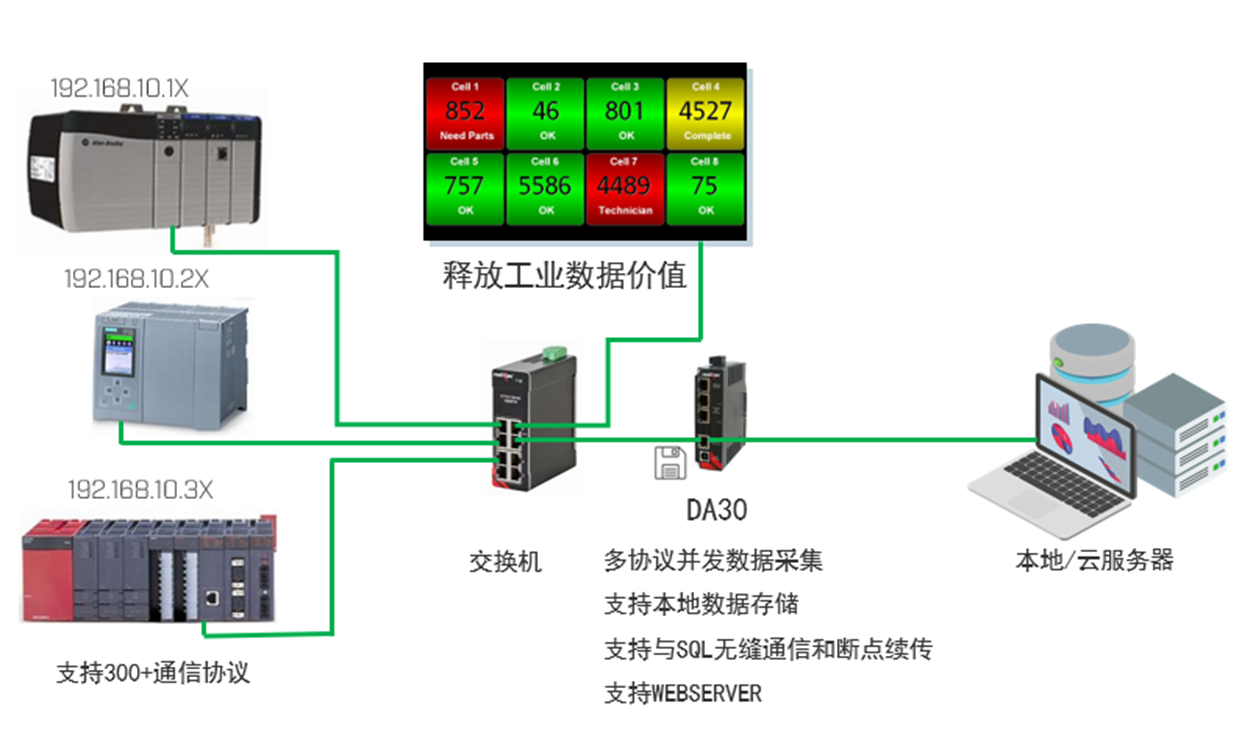

比如 HMS 旗下的紅獅 DA 產品，同時具備工業協議轉換和數據采集傳輸?shù)墓δ?，如下圖：

3. 數據處理與過濾：

工業協議網關能夠在數據傳輸過程中進行一定的處理或過濾，例如數據壓縮、加密、去噪等，確保數據的質量和安全性。它可以對數據進行預處理，以減少后續系統的計算壓力，并提高數據傳輸效率。

傳統的數據處理和過濾都是放在 PLC 的過程控制器里處理，由于網關和智能邊緣控制器的出現，數據處理和過濾在網關側或智能邊緣控制側處理，還是在 PLC，DCS 控制器中處理，類似的功能邊界越來越模糊了，網關和智能邊緣控制器的功能越來越強大，大大的減少了 PLC 或 DCS 的控制負荷。

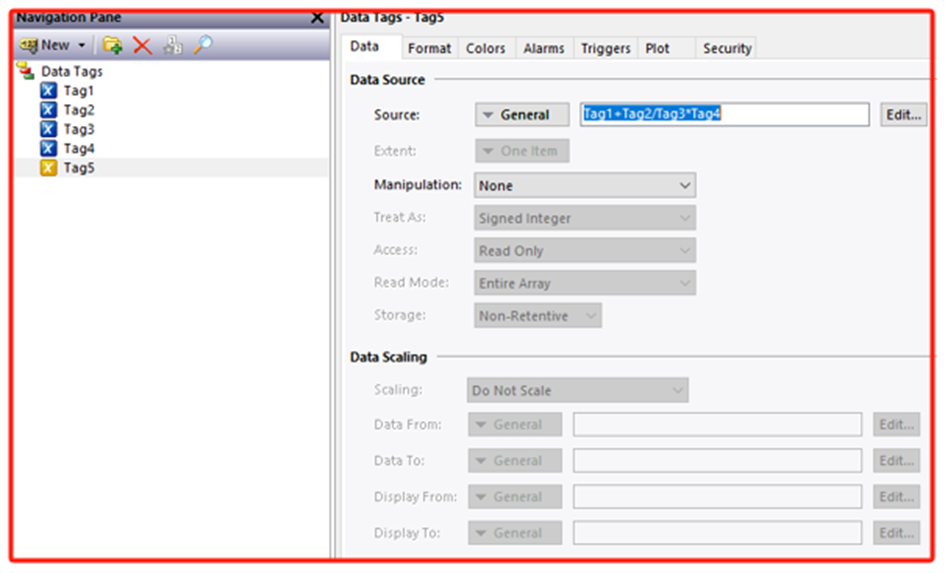

比如 HMS 旗下的 DA 產品和 FlexEdge 產品同時具備數據處理與過濾的功能，其核心軟件是 Crimson,軟件中具備類 C 語言的開發環境，對于簡單的數據計算，都可以使用內置函數使用拖拉拽的方式快速實現。

4. 安全管理與訪問控制：

安全性是工業協議網關的重要考慮因素，尤其是在工業互聯網環境下，設備和數據面臨外部攻擊的風險。工業協議網關通常具備防火墻、加密傳輸、身份認證等安全功能，確保設備通信和數據傳輸?shù)陌踩浴?/p>

現在工業應用在安全管理與訪問控制方面越來越重要，作為工廠的自動化控制的一部分。

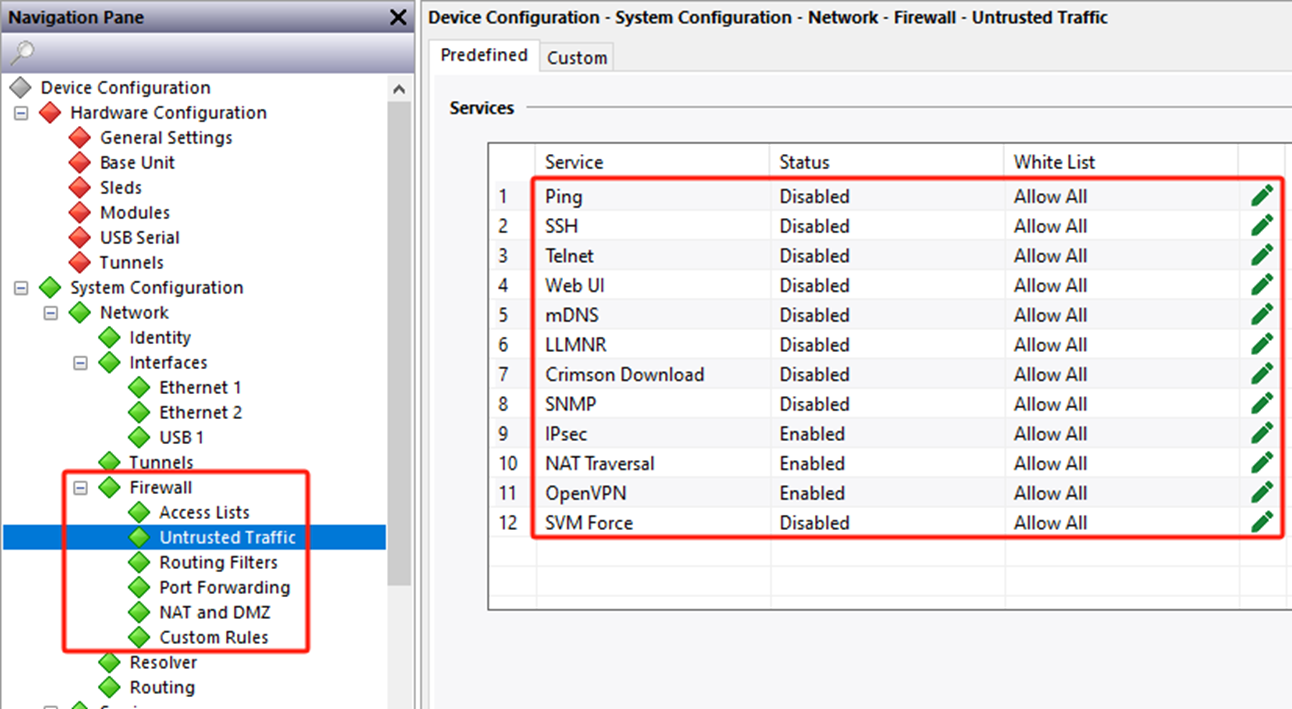

紅獅的 Crimson 軟件在開發應用中，把安全管理和訪問控制做為首要的功能放在了每個 Crimson 設備中，如下圖：

工業協議網關的應用

1. 智能制造系統中的應用：

在智能制造中，工廠往往采用多種設備和不同廠家提供的控制系統，這些系統可能使用不同的通信協議。工業協議網關能夠?qū)⑦@些不同協議的設備連接起來，促進信息的互聯互通。例如，PLC（可編程邏輯控制器）與 SCADA（監控控制與數據采集）系統之間的連接，通過協議網關進行協議轉換，使得控制系統能夠?qū)崟r獲取各類設備的狀態數據。

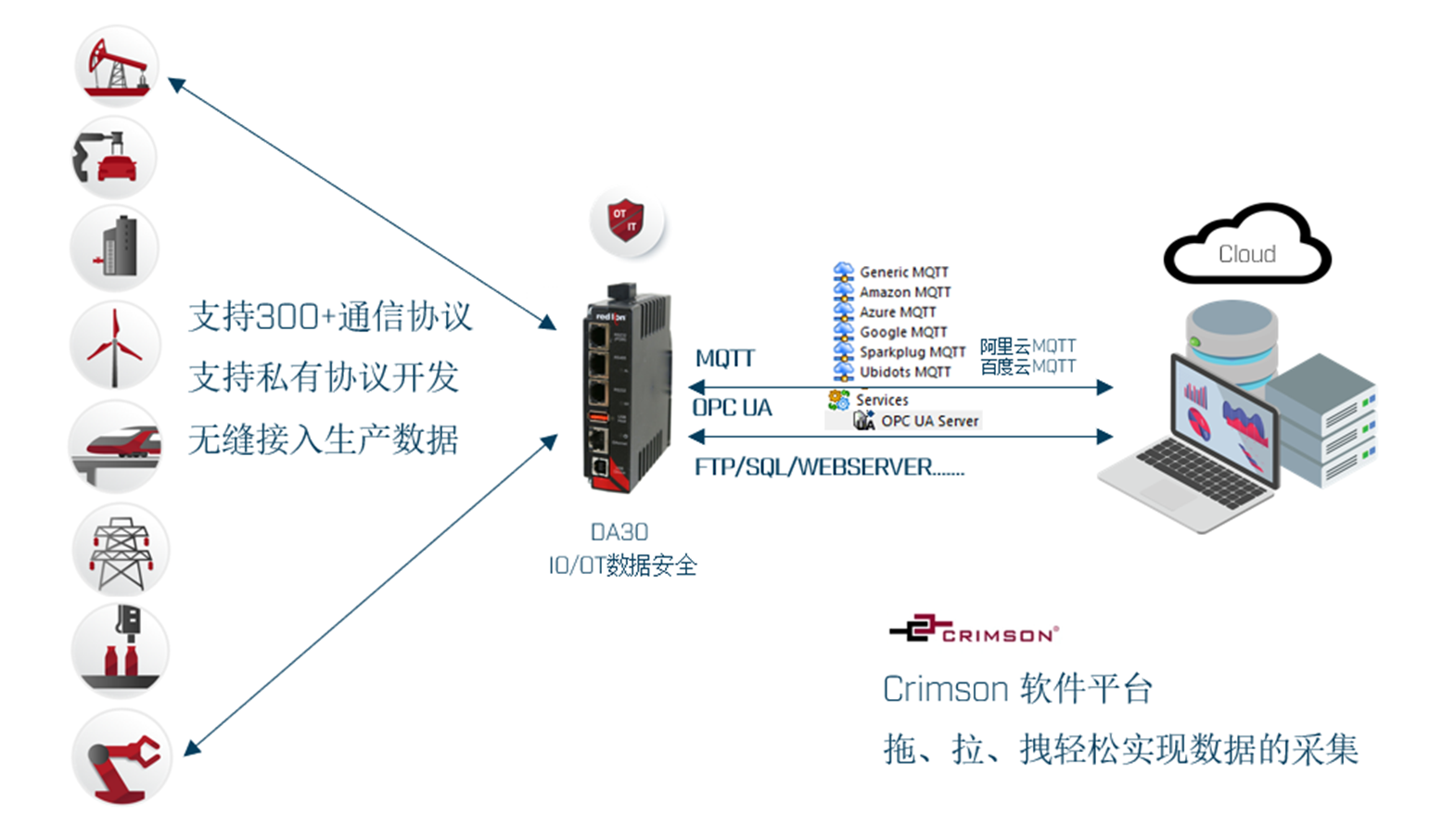

以下是一個典型的 DA 網關同時具備協議轉換的功能和數據采集的功能示例圖：

2. 工業物聯網（IIoT）：

隨著物聯網技術的普及，越來越多的工業設備開始具備聯網能力。工業協議網關在物聯網應用中扮演著核心角色，它不僅實現設備之間的協議轉換，還能將設備的數據上傳到云平臺，為工業企業提供實時數據監控、分析和決策支持。例如，工業協議網關可以將傳感器采集的溫度、濕度、壓力等數據轉發到云端，幫助企業優化生產流程。

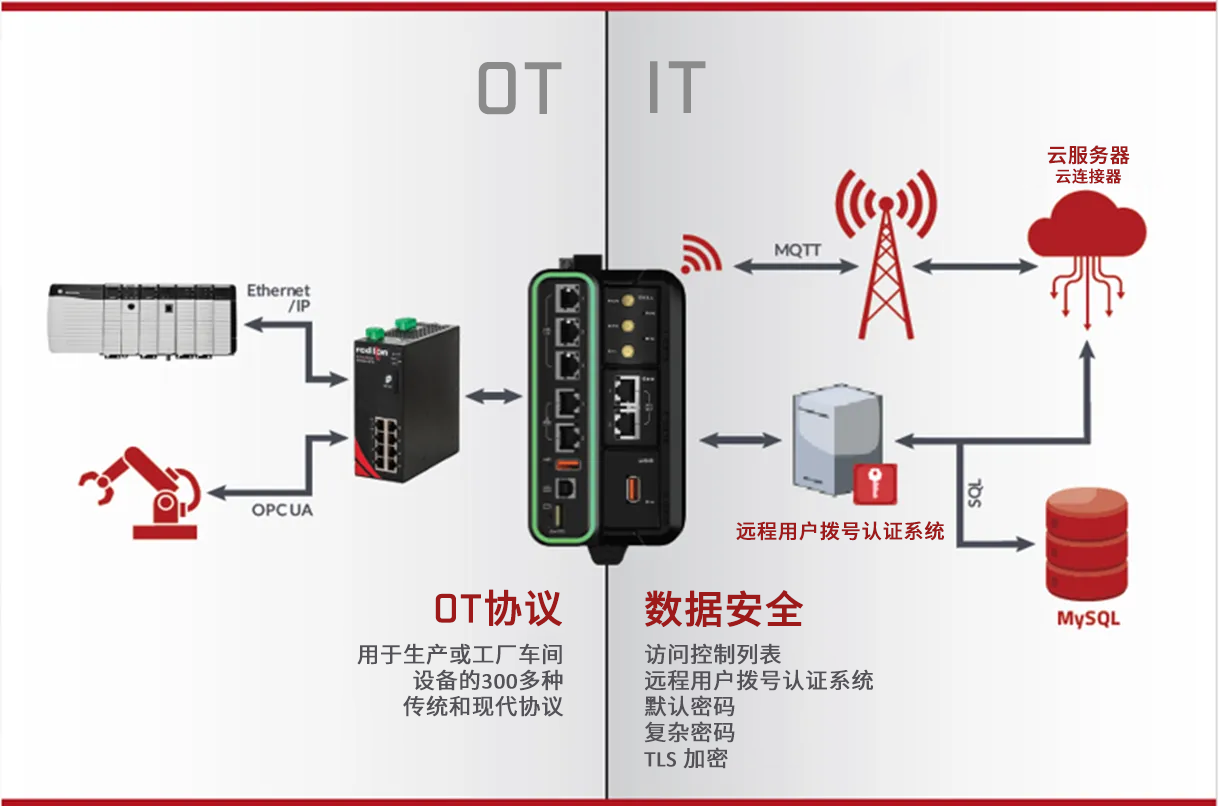

IT 和 OT 融合是一個工業物聯的趨勢，以下是 FlexEdge 平臺為工業自動提供一個 IT 和 OT 無縫融合的示例圖，F(xiàn)lexEdge 為 IT 和 OT 的一體化平臺，其軟件功能眾多，用戶按需解鎖使用功能，即為用戶節省了成本，又為用戶未來提升應用奠定了硬件基礎。

3. 遠程監控與維護：

工業協議網關使得遠程監控和維護成為可能。通過將現場設備的數據傳輸?shù)皆贫嘶蜻h程服務器，維護人員可以隨時獲取設備的運行狀態，及時發現潛在的故障風險。網關的實時報警和數據記錄功能使得設備的故障診斷和維護更加高效，避免了大量的現場檢查工作。

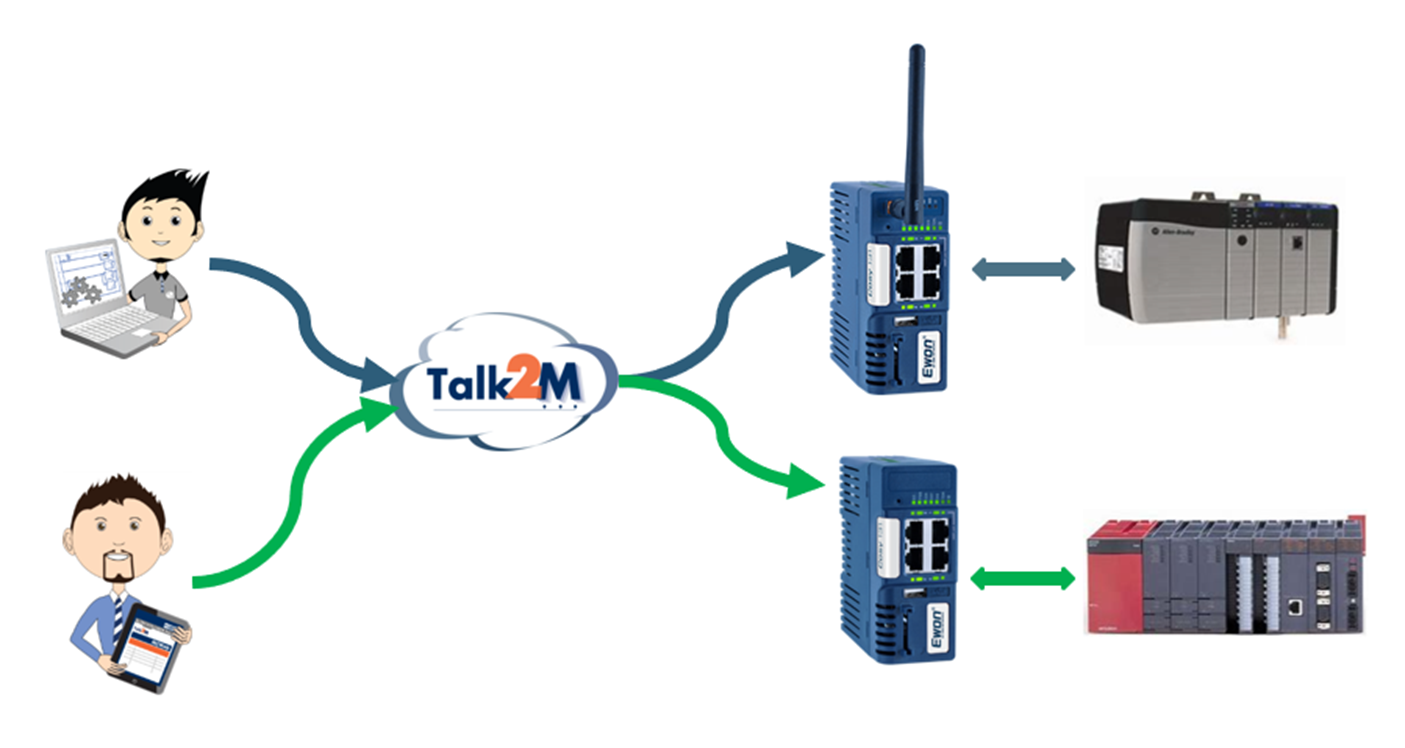

以下是 EWON 產品幫助客戶實現遠程對程序的維護示例，節省了大量的出差成本，也保證了及時處理問題的實效性。

4. 智能電網與能源管理：

在智能電網應用中，工業協議網關可以將各類電力設備（如變電站、配電箱、智能電表等）的數據匯總并進行協議轉換，以便系統統一管理。這對于能源的實時監測、負荷預測、能效優化等具有重要意義。協議網關可以幫助智能電網實現對設備的遠程控制，提升電力系統的穩定性和智能化水平。

5. 車聯網與智能交通：

工業協議網關在車聯網和智能交通領域也有廣泛的應用。例如，在智能交通系統中，車輛、路側設備、交通信號燈等使用不同的通信協議，網關可以將這些系統連接起來，實現數據交換和聯動控制。車載設備的數據可以通過網關上傳至云平臺，提供實時交通信息和交通流量分析。

工業協議網關的挑戰與發展趨勢

盡管工業協議網關在許多領域具有廣泛的應用，但在實際使用中仍然面臨一些挑戰：

1. 協議標準化問題：

工業協議的種類繁多，且各個協議的標準和實現方式可能不同，協議之間的兼容性差異會影響網關的性能和穩定性。隨著行業標準化的推進，未來的協議網關可能會更加通用，能夠適應更多類型的設備和系統。

2. 數據安全：

在工業互聯網中，數據安全是一個極為重要的問題。協議網關需要在保證數據傳輸效率的同時，采取加密、身份驗證等技術來保護數據的機密性、完整性和可用性。

3. 實時性要求：

許多工業應用場景要求數據的實時性和高可靠性。例如，工業自動化中的 PLC 控制、機器人控制等系統對延遲和數據丟失非常敏感，協議網關必須在高速通信和穩定性上做出優化。

4. 與 AI 和大數據結合：

隨著人工智能（AI）和大數據技術的發展，未來的工業協議網關將不僅僅是協議轉換的工具，它還將與 AI 算法結合，實現設備狀態預測、故障診斷、生產優化等功能，進一步提升工業自動化系統的智能化水平。

結語

工業協議網關作為連接不同工業設備、實現數據交換和協議轉換的重要工具，在現代工業領域中發揮著越來越重要的作用。隨著技術的不斷發展，協議網關不僅僅是一個簡單的通信橋梁，更成為智能制造、工業物聯網等先進應用的重要支撐。未來，隨著標準化的推進和新技術的不斷出現，工業協議網關的功能將會更加完善，應用場景將會更加廣泛。
