引言

CSI壓縮的核心價值與技術演進概述

在5G-A及未來6G的MIMO系統中，終端向基站上報的信道狀態信息（CSI）是基站實現精準波束賦形、自適應調制編碼與資源調度的核心依據。隨著天線端口向更多端口擴展，傳統CSI反饋開銷急劇膨脹，成為制約系統容量與性能的核心瓶頸。

CSI壓縮的核心目標是在保證信道重建精度的前提下，最小化上行反饋比特?cái)?shù)，提升頻譜效率、降低傳輸時延。3GPP歷經多代標準迭代，從早期固定碼本、增強碼本逐步走向AI/ML驅動的端到端壓縮，其中Rel.18啟動基于AI的CSI壓縮（AI-CSI）可行性研究，Rel.19開展深化研究，Rel.20推進規范制定，逐步實現5G-A CSI壓縮的商用化，同時為6G CSI壓縮技術奠定基礎。本文重點聚焦Rel.20 5G-A、6G相關內容及產業測試實踐。

PART 01

5G-A CSI壓縮：Rel.18/19研究基礎與Rel.20規范進展

Rel.18/19：CSI壓縮研究基礎

Rel.18完成了AI-CSI壓縮可行性研究，輸出TR 38.843技術報告，確立“UE側AI編碼器+gNB側AI解碼器”的雙邊架構，基于自編碼器實現空頻域聯合壓縮，驗證得出AI-CSI可以減少反饋開銷，提升吞吐量，為后續研究奠定基礎。

Rel.19進一步深化Rel.18研究成果：優化雙邊AI模型復雜度與實時性，探索多場景適配方案，研究AI模型全生命周期管理（LCM）細節與跨廠商互操作難點，為Rel.20規范制定提供核心技術支撐與實測參考。

Rel.20：CSI 壓縮規范制定進展

Rel.20作為5G-A CSI壓縮規范落地的關鍵版本，核心任務是將Rel.18、Rel.19的研究成果轉化為可商用的功能規范，目前相關的規范正處于逐步制定過程中，核心進展與重點內容如下：

一是核心功能標準化，明確UE側AI編碼器與gNB側AI解碼器的功能要求，規范CSI壓縮、反饋與重建全流程，支持空頻域聯合壓縮，平衡性能與終端、基站計算復雜度，適配MIMO場景，滿足5G-A超高速率、低時延需求。

二是模型管理與互操作規范，基于Rel.19研究成果，完善AI模型全生命周期管理（LCM）規范，明確能力協商、模型分發、激活/去激活、性能監控等環節的信令流程，解決跨廠商模型互操作的核心痛點，確保不同廠商UE與gNB的模型精準配對。

三是性能基線與測試規范制定，由RAN4主導制定AI-CSI互操作（IOT）測試用例，明確信道重建精度、反饋時延、開銷等核心指標，確立性能基線：相對傳統碼本方案，吞吐量和反饋開銷降低特定比例，為產業端產品認證提供依據。

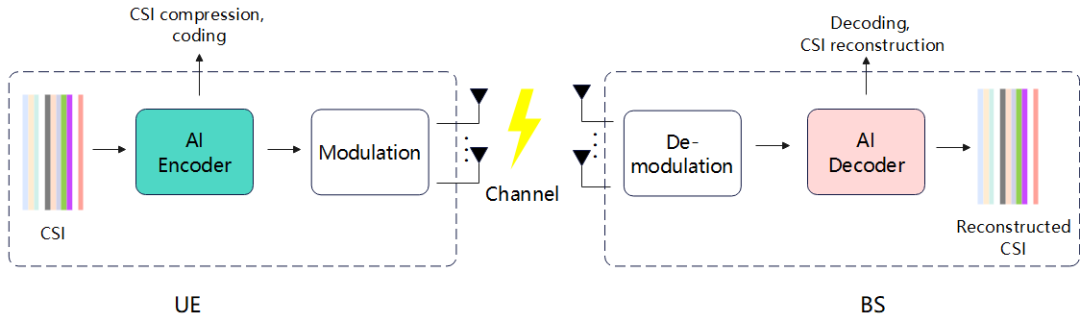

5G-A CSI壓縮的示意圖如下所示(R1-2506778)，其中利用AI對CSI原始信息進行壓縮，然后進行信道編碼和調制。

PART 02

6G CSI壓縮進展

6G的AI CSI標準化課題中, JSCC與JSCM是6G CSI壓縮的熱門候選技術，試圖進一步突破5G-A CSI壓縮的技術局限。JSCC和JSCM在對CSI原始信息進行壓縮的基礎上，進一步考慮將信道編碼和調制聯合優化。JSCC與JSCM的核心區別在于“調制環節是否與信源、信道編碼聯合執行”，具體定義、原理及區別如下：

JSCC：Joint Source Channel Coding

（信源與信道聯合編碼）

JSCC即信源與信道聯合編碼，核心特征是將信源處理（Sourcing）與信道編碼（Coding）兩個環節聯合優化、一體化設計，而調制（Modulation）環節單獨執行，不參與聯合優化，是6G CSI壓縮的過渡性編碼架構，承接5G-A AI-CSI的技術思路。其實現原理如下 (R1-2506778)：

JSCM：Joint Source Channel Coding and Modulation（信源、信道編碼與調制聯合優化）

JSCM對CSI信源、信道編碼與調制聯合優化，是JSCC的升級形態，徹底打破傳統分離架構的局限，通過端到端深度神經網絡，將CSI原始信源直接映射為可傳輸?shù)男诺婪?hào)，無需單獨執行調制環節——即信源處理、信道抗噪、信號調制三個過程同步優化、協同工作，跳過傳統碼本設計與分離編碼/調制環節，大幅提升編碼效率與傳輸魯棒性。

其原理示意圖如下所示 （R1-2506778）：

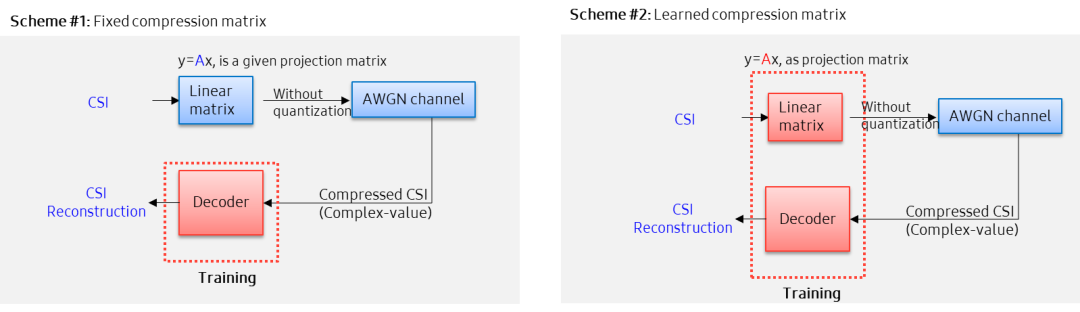

除了雙邊模型可以實現JSCM外，R1-2600763 提到單邊模型也可以實現JSCM?；驹砣缦?，在UE端對CSI信息乘以一個線性的映射矩陣，直接生成調制好的符號, 在基站側進行AI的處理。基于單邊模型的JSCM優勢是可以減少UE廠家和設備廠家的互操作問題以及UE的實現復雜度。

PART 03

羅德與施瓦茨

5G-A AI-CSI測試方案

隨著AI-CSI規范的逐步推進，產業端商用落地準備工作同步開展，跨廠商互操作驗證與測試方案完善成為關鍵。羅德與施瓦茨（Rohde & Schwarz，簡稱R&S）作為全球領先的測試測量解決方案提供商，與高通于2025年2月就完成了業界首次跨廠商雙邊AI-CSI互操作驗證（如下圖所示），目前更多的功能在持續推進中。此方案可以為Rel.20規范落地與產業商用提供了關鍵實測支撐，相關細節可參考R&S官方報道(參考附錄鏈接)。

核心測試平臺：R&S CMX500綜測儀

本次聯合驗證的核心測試平臺為R&S CMX500 綜測儀，定位為“gNB側AI解碼器+完整空口仿真”，是支撐5G-A AI-CSI測試的核心硬件，關鍵能力適配Rel.20規范方向：

一是ONNX開放模型集成能力，可直接導入AI解碼器等第三方模型，適配跨廠商模型互操作要求；

二是實時AI推理能力，與物理層處理同步，保證AI解碼時延真實性，符合5G-A低時延要求；

三是完整NR空口棧支持，兼容5G/5G-A CSI相關功能，可模擬CSI-RS配置、上行反饋、調度閉環等真實空口場景，為Rel.20規范測試提供場景支撐；

四是可精準測試吞吐量、BLER等核心指標，為Rel.20性能基線驗證提供量化依據。更多信息可以參考下圖。

聯合驗證架構、流程與核心成果

驗證架構采用“終端-測試平臺”閉環模式，終端側采用高通5G Modem-RF參考設計，運行自研AI編碼器；網絡側由CMX500模擬gNB，運行R&S AI解碼器，模擬真實信道環境（UMa、UMi、高速移動場景），完成端到端AI-CSI驗證。

驗證流程：CMX500發送CSI-RS信號→高通終端測量信道并通過AI編碼器壓縮→上行反饋低維碼字→CMX500 AI解碼器重建信道→基站執行MIMO預編碼與下行傳輸→采集并統計核心性能指標。

關鍵成果：一是實現跨廠商AI-CSI互操作，為Rel.20互操作規范提供實測參考；二是驗證性能增益，相對Rel.15傳統碼本方案，吞吐量提升51%；三是為Rel.20規范制定提供實測數據，推動規范貼合產業需求；四是形成可復用的驗證方案，加速芯片、終端、基站廠商的研發進程，同時為后續6G CSI壓縮方案的早期測試驗證奠定平臺基礎。

總結與展望

目前3GPP Rel.20正推進5G-A CSI壓縮的規范制定，將AI-CSI壓縮從研究轉化為商用，通過標準化模型管理、互操作機制與性能基線，支撐5G-A大規模MIMO性能突破。在目前的6G標準化階段， 所提出的JSCC和JSCM實現了CSI壓縮的跨維度聯合優化，成為下一代的候選技術。羅德與施瓦茨CMX500測試平臺與高通的聯合驗證，為Rel.20規范落地與產業商用提供了關鍵支撐，完善了5G-A AI-CSI測試生態，同時為6G CSI壓縮的早期測試奠定基礎。
