在石墨烯大規模工業化進程中，質量控制是決定商業化成敗的關鍵環節。化學氣相沉積（CVD）法在銅箔上生長石墨烯已成為主流，但如何快速、非破壞性地評估覆蓋率和質量，一直困擾著產線工程師。光子灣激光共聚焦顯微鏡（CLSM）的反射模式為此提供了實用解決方案。它能在幾秒內完成高對比成像，實現非破壞性石墨烯檢測與實時質量評估，有效連接實驗室研發與卷對卷（R2R）生產。

CVD石墨烯工業化面臨的表征痛點

CVD生長過程易出現覆蓋不均、缺陷聚集等問題。傳統方法局限明顯：拉曼光譜雖能提供結構細節，但掃描速度慢，無法滿足大面積實時需求；普通光學顯微鏡（OM）在Cu箔上對比度低，亮場常因氧化模糊，暗場易受表面粗糙度干擾。這些問題導致反饋延遲，廢品率上升，工藝優化成本增加。

因此，行業迫切需要一種適用于不透明Cu基底的快速、非接觸表征工具。反射模式激光共聚焦顯微鏡正是在這一背景下展現出顯著價值。

銅箔上 CVD 石墨烯的清晰 CLSM 圖像

CLSM的成像原理與覆蓋率檢測優勢

激光共聚焦顯微鏡利用點掃描和針孔技術實現光學切片。在反射模式下，石墨烯覆蓋區域呈現明亮區，裸露銅基底則為暗區。這種高對比能清晰區分亞單層到全覆蓋的不同階段。

與亮場（BF）和暗場（DF）光學顯微鏡相比，反射模式CLSM成像速度快、對比度高、無需樣品預處理，且不受輕微氧化過多影響。這些優勢使其特別適合產線在線監測，支持非破壞性石墨烯檢測。

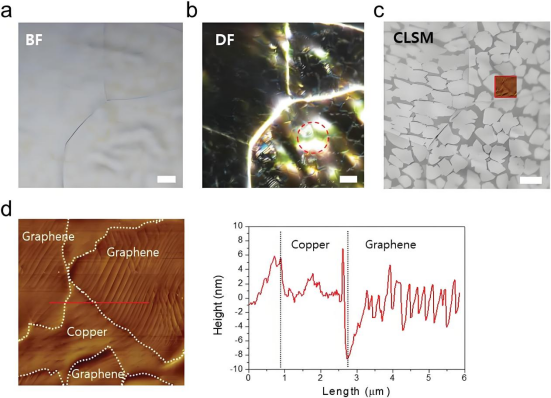

CVD 石墨烯在銅上的明場、暗場和共聚焦激光掃描顯微鏡(CLSM)圖像對比

波長選擇對石墨烯成像對比度的影響

激光波長直接影響成像效果。測試顯示，405nm波長下石墨烯與銅的反射對比度（Rc）最高。隨著波長增加至488nm、543nm或633nm，對比度逐步下降。通過灰度直方圖可見，405nm時亮區與暗區分離最為明顯。

這一發現為工業應用提供了清晰指導：選擇合適波長可顯著提升檢測效率和準確性。

CLSM 圖像與入射激光波長的關系

#Photonixbay.

從光學對比到石墨烯質量評估的理論與實踐

反射對比度Rc不僅反映覆蓋率，還與石墨烯缺陷密度相關。缺陷越多，Rc值越低。這一關系可通過Fresnel干涉公式結合緊束縛模型解釋：石墨烯光學電導率的變化直接影響反射特性。

實用CVD石墨烯表征核對清單

以下是一份簡易操作清單，幫助團隊快速落地：

優先用405nm激光掃描Cu箔樣品。

在反射模式下觀察亮暗區分布，估算覆蓋率。

記錄Rc值，較低區域重點檢查缺陷。

以CLSM作為快速初篩，必要時結合拉曼驗證。

在R2R產線集成自動化模塊，設置閾值報警。

積累歷史數據，持續優化生長工藝。

這份清單將定性觀察轉化為標準化流程，降低人為誤差。

#Photonixbay.

共聚焦顯微鏡在石墨烯產線中的差異化應用

工業場景下，工業級激光共聚焦石墨烯表征需求更高。共聚焦顯微鏡在保留反射模式高對比優勢的同時，提供納米級3D表面形貌重建，并符合ISO 25178表面粗糙度標準，可同時輸出層數、缺陷和界面量化數據。

在新能源電池電極材料生產中，石墨烯覆蓋均勻性直接影響性能。通過類似工業級非接觸測量方案，企業能實現從快速成像到工藝閉環優化的升級，顯著提升材料一致性。本土化服務與性價比優勢，進一步降低了產線部署門檻。

激光共聚焦顯微鏡憑借反射模式的高對比、非破壞、快速成像特點，有效解決了CVD石墨烯在Cu箔上的實時質量控制難題，并在波長優化與缺陷敏感性上提供了可靠支撐。

#Photonixbay.

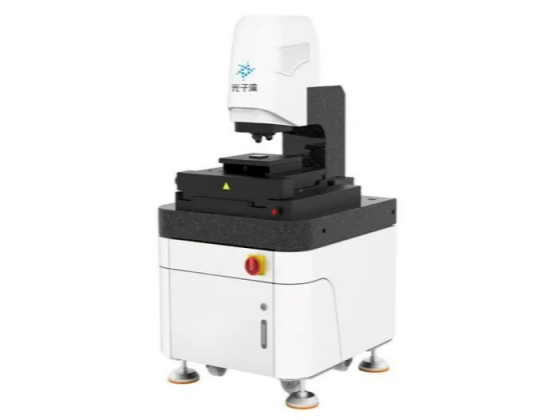

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，符合ISO25178標準測量，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。

#共聚焦顯微鏡 #3d顯微鏡#三維成像#石墨烯#石墨烯表征檢測#非接觸測量

原文參考：《Confocal laser scanning microscopy as a real-time quality-assessment tool for industrial graphene synthesis》
