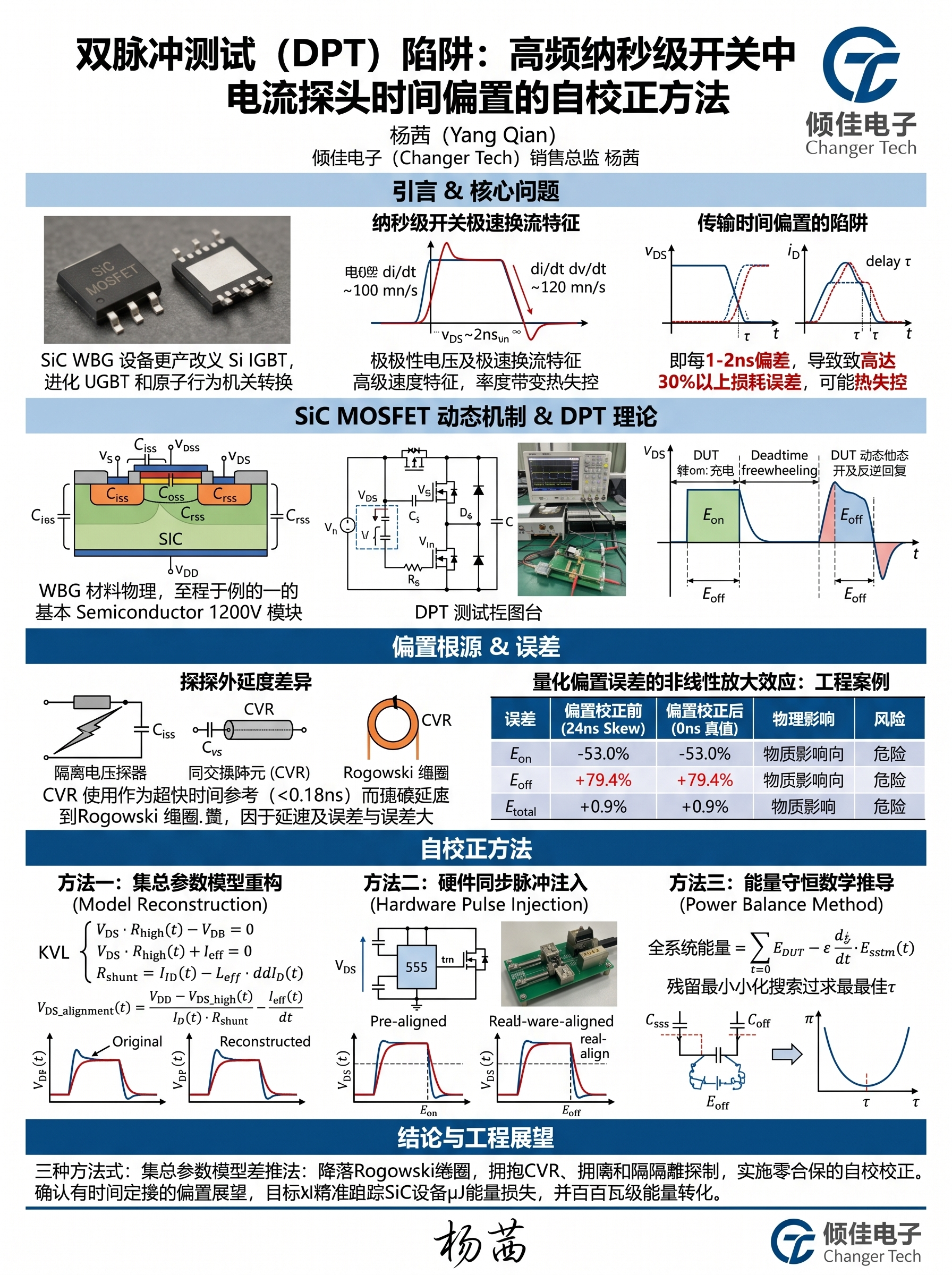

雙脈沖測試 (DPT) 陷阱：高頻納秒級開關中電流探頭時間偏置的自校正方法

引言

在全球能源結構轉型、電動汽車驅動系統升級以及高頻工業電源普及的宏觀背景下，電力電子技術正經歷著從傳統硅（Si）基器件向寬禁帶（Wide Band-Gap, WBG）半導體材料——特別是碳化硅（SiC）——的深刻代際跨越 。相較于傳統的硅基絕緣柵雙極型晶體管（IGBT），SiC MOSFET 憑借其近乎十倍于硅的臨界擊穿電場、極高的熱導率以及極低的本征寄生電容，能夠在維持極高耐壓能力（如 1200V 甚至 1700V）的同時，將開關轉換時間壓縮至極端的幾十甚至十幾納秒級別 。這種超高速的開關瞬態特征，賦予了新型功率變換器前所未有的高開關頻率、低導通損耗以及卓越的高功率密度表現 。

然而，寬禁帶器件在帶來性能飛躍的同時，也對其動態特性的測量與評估系統提出了極為苛刻的挑戰。在納秒級開關瞬態中，漏極電流的變化率（di/dt）可輕易突破數 kA/μs，而漏源電壓的變化率（dv/dt）更是頻繁超過 50 kV/μs 乃至 100 kV/μs 。在當前工業界與學術界公認的用于表征功率器件動態開關行為的黃金標準——雙脈沖測試（Double Pulse Test, DPT）中，這種極端的電磁環境暴露出一個極具破壞性且在傳統低頻硅器件測試中往往被忽視的嚴重陷阱：電流探頭與電壓探頭之間固有的傳輸時間偏置（Time Bias 或 Skew） 。

在 DPT 能量積分計算中，哪怕僅僅存在 1 至 2 納秒的信號傳輸偏置，在寬禁帶半導體的極速開關瞬態下，都可能引發高達 30% 以上的開關損耗計算誤差，極端情況下的相對誤差甚至可能突破 100% 。這種測量層面的系統性失真，不僅會誤導工程師對器件本征特性的判斷，更可能導致功率變換器的熱力學設計（Thermal Management Design）出現致命缺陷，進而在實際運行中引發災難性的熱失控。因此，深入剖析時間偏置產生的物理根源、量化其對動態能量積分的非線性放大效應，并探索行之有效的探頭延時自校正（Deskew）方法，已成為現代高頻電力電子器件表征領域的核心前沿課題。

本研究報告將系統性地闡述寬禁帶半導體的超高速開關物理機制與雙脈沖測試基礎理論，深度解構探頭時間偏置引發損耗測量誤差的底層邏輯。在此基礎上，本文將詳盡論述并對比當前最前沿的三大時間偏置自校正技術：基于真實測試環境電路參數化模型的軟件算法校正技術、基于納秒級非穩態多諧振蕩器的高頻同步脈沖注入硬件校準技術，以及面向諧振與軟開關拓撲的能量守恒數學推導法。

碳化硅半導體的高頻動態物理機制與雙脈沖測試理論

SiC MOSFET 的超高速開關微觀機制

要深刻理解高頻測試中探頭偏置問題的嚴峻性，必須首先回歸到 SiC MOSFET 的器件物理層面。SiC MOSFET 的動態開關過程，在物理本質上是對其內部三個核心寄生電容構成的網絡進行高速充放電的過程：輸入電容（Ciss?=CGS?+CGD?）、輸出電容（Coss?=CDS?+CGD?）以及決定米勒平臺效應的反向傳輸電容（Crss?=CGD?） 。由于碳化硅材料具有極高的臨界擊穿電場（約 3 MV/cm），使得在高耐壓設計下，器件的漂移區可以設計得極薄且摻雜濃度極高，從而大幅度降低了芯片的面積比導通電阻（Ron,sp?）以及這些寄生電容的絕對數值。

以業界先進的工業級全碳化硅功率模塊為例，例如基本半導體（BASIC Semiconductor）推出的基于其第三代芯片技術的 BMF540R12MZA3（ED3 封裝）和 BMF540R12KA3（62mm 封裝）模塊。這兩款模塊均具備 1200V 的耐壓和高達 540A 的額定電流，但在靜態測試條件（VDS?=800V, f=1MHz, VGS?=0V）下，其反向傳輸電容 Crss? 被壓榨至極低的幾十皮法（pF）量級（分別約為 53.02 pF 和 47.48 pF），而輸出電容 Coss? 亦僅在 1.3 nF 左右 。這種微小的米勒電容意味著，在由柵極驅動器注入或抽取電荷時，器件跨越米勒平臺所需的時間被極度壓縮，從而在漏源極產生極為陡峭的電壓和電流沿 。 基本半導體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

在此類高端工業模塊的設計中，為了匹配這種極速芯片并抑制高 di/dt 帶來的寄生電感過沖，模塊封裝內部必須進行嚴苛的低雜散電感（Stray Inductance）優化。通過引入三維疊層母排結構與無基板或高性能基板工藝，62mm 封裝模塊的內部寄生電感被成功控制在 14 nH 及以下 。在同時具備極低寄生電容與極低回路電感的硬開關拓撲中，電流與電壓的瞬態重疊區（Overlap Region）被壓縮至僅有幾十納秒的狹小時間窗口內，這為后續的探頭精確對齊設定了近乎嚴苛的物理前提。

雙脈沖測試（DPT）的拓撲架構與時序邏輯

雙脈沖測試（DPT）是目前唯一能夠在其真實工作電壓、電流以及環境溫度下，無損且精確提取半導體開關損耗及反向恢復特性的標準測試方法 。標準的 DPT 測試平臺通常構建在一個半橋（Half-Bridge）拓撲基礎之上，其中包含以下核心元件：高壓大容量直流母線電容（DC-Link Capacitor）作為穩定能量源、被測器件（DUT，通常設定為半橋的低邊開關）、一個用于續流的電感負載，以及作為續流回路的上橋臂開關或二極管 。為了模擬實際轉換器的工作狀態并測量各個關鍵參數，示波器系統需要同時捕獲低邊器件的柵源電壓（vGS?）、漏源電壓（vDS?）以及漏極電流（iD?） 。

DPT 測試的時序邏輯由任意波形發生器（AFG）或數字控制系統發出的兩個精確寬度的連續柵極驅動脈沖組成 ：

第一脈沖（導通儲能期）： DUT 接收到第一個長脈沖指令開通。直流母線電壓加載于電感兩端，使得流過 DUT 和電感的電流開始線性斜坡上升（依據公式 di/dt=VDC?/L）。工程師通過精確計算第一脈沖的寬度，確保在第一脈沖結束時，電感電流剛好到達所期望的測試目標電流（例如 540A）。此時第一脈沖結束，DUT 關斷，這一瞬態下降沿被用來精確測量器件的關斷損耗（Eoff?） 、關斷延遲時間（td(off)?）、電流下降時間（tf?）以及關斷階段的電壓尖峰與 dv/dt 。

死區時間（續流期）： 在兩脈沖之間的短暫間隔內，DUT 保持關斷狀態。此時，由于電感電流不能突變，感性負載中儲存的能量迫使電流轉移至上橋臂的體二極管或并聯肖特基勢壘二極管（SBD）中進行續流。這段時間必須足夠短，以保證電感電流幾乎不發生衰減 。

第二脈沖（動態開通期）： 在死區時間結束后，DUT 再次接收到極短的第二脈沖信號并導通。在此瞬間，原本流經上橋臂續流二極管的大電流迅速換流回低邊 DUT。這一極其復雜的物理瞬態包含了 DUT 自身的本征導通行為以及上橋臂二極管的強制反向恢復（Reverse Recovery）行為。此上升沿被截取用于評估器件的開通損耗（Eon?） 、開通延遲時間（td(on)?）、電流上升時間（tr?），以及上管二極管的反向恢復電荷（Qrr?）與反向恢復能量（Err?） 。

在這一系列的高頻換流操作中，任何由外部測量探頭引入的非理想寄生網絡或時間延遲，都會直接參與到高速微積分的運算中，從而徹底摧毀數據測量的有效性。

時間偏置（Skew）的物理根源及其對能量積分的非線性放大效應

為了在超高速開關的納秒窗口內計算出有意義的瞬態功率，測量系統執行的核心數學操作是將同一時刻采集到的瞬時電壓樣本與瞬時電流樣本進行逐點乘積，從而生成瞬時功率曲線（p(t)=vDS?(t)?iD?(t)），隨后對該功率曲線在開關轉換區間內進行定積分，以求得能量損耗（E=∫p(t)dt） 。這種數學機制要求測量信號在時域上必須實現絕對意義上的嚴苛對齊 。然而，現實中的物理探頭由于傳感原理與傳輸架構的差異，不可避免地引入了時間偏置。

探頭傳輸延遲異質性剖析

一個現代的高規格 DPT 測試平臺，其探頭配置本身就是一套復雜的微波傳輸系統。電流與電壓探頭在捕獲與傳遞物理信號時，所經歷的物理延遲時間（Propagation Delay）存在顯著差異：

高壓電壓探測鏈路： 針對 1200V 或更高電壓等級的 WBG 器件，由于半橋上管在開關時其參考源極電位會在 0V 與母線高壓（如 800V）間產生高達數十 kV/μs 的共模跳變，傳統的無源高壓探頭和一般的高壓差分探頭在此頻率下其共模抑制比（CMRR）急劇下降，極易導致波形受到強烈的高頻共模振蕩污染 。因此，目前業界廣泛推薦使用光隔離電壓探頭（Optically Isolated Probes，如 Tektronix IsoVu 系列）來進行 VGS? 和 VDS? 的測量 。此類探頭雖然提供了數百萬倍的高頻共模抑制比并徹底阻斷了地環路，但其內部的光電調制解調器、數字濾波器以及較長的光纖傳輸線，會引入固定但數值較大的系統性傳播延遲。

高頻電流探測鏈路： 高速大電流的捕獲是 DPT 中最具挑戰性的環節。常見的探測技術包括交直流電流鉗（Clamp-on AC/DC Current Probe）、高頻交流電流互感器（CT）、羅氏線圈（Rogowski Coil）以及同軸分流器（CVR / Coaxial Shunt） 。

交直流電流鉗內部結合了霍爾元件與磁芯線圈，其復雜的內部放大器電路和磁性材料響應限制了其帶寬（通常低于 120 MHz），并引入了數納秒至十幾納秒的延遲。由于帶寬不足，它們往往無法準確捕捉由寄生電容放電引起的電流尖峰細節 。

羅氏線圈雖然具備極高的大電流測量量程且易于非侵入式安裝，但其依賴后級積分器電路來還原電流信號。這種積分器不僅限制了系統帶寬（常在 15~30 MHz 之間），更會引入超過 25 ns 的驚人信號延遲 。采用羅氏線圈評估 SiC 器件開關損耗，因其高頻滾降和嚴重偏置，可直接導致?lián)p耗測量值被低估 30% 以上，使其在 WBG 表征中被嚴格禁用 。

*同軸分流器（CVR）*是目前高頻 DPT 測試的黃金標配。它通過測量物理串聯在回路中的極低感無感電阻（如微歐級別）的電壓降來表征電流 。CVR 能夠提供高達 2000 MHz 的超高帶寬，且其純阻性結構使得傳播延遲被壓縮至 <0.18 ns 的極致水平 。

當系統中選用極低延遲的 CVR 電流探頭搭配帶有一定處理延遲的光隔離或差分電壓探頭時，到達示波器模數轉換器（ADC）的電流波形在時域上將明顯超前于電壓波形，從而產生了致命的納秒級時間偏置（Skew） 。

偏置誤差的非線性放大與“隱形損耗”陷阱

在硬開關過程中，理想情況下的 vDS? 下降和 iD? 上升會形成一個有限寬度的交叉重疊區域，該區域積分構成了 Eon?；同理，關斷時的 vDS? 上升和 iD? 下降構成了 Eoff?。當存在時間偏置時，這個本就狹窄的重疊區將被人為地拉伸或壓縮，導致?lián)p耗計算出現極其嚴重的非線性畸變 。

假設電流波形因探頭特性被相對推遲了 Δt 納秒（即電流波形在示波器屏幕上整體向右平移）：

開通階段的重疊壓縮： 在 Eon? 積分窗口內，原本應該相乘的高電壓部分與大電流上升部分錯開。隨著延遲的發生，電流的主體上升沿被推遲到了電壓已經跌落至較低水平的尾部時間段。因此，vDS? 與 iD? 的乘積被嚴重壓縮，導致測量系統極其嚴重地低估了開通損耗 。

關斷階段的重疊拉伸： 在 Eoff? 積分窗口內，電流的下降沿被向右推遲。這意味著當漏源電壓 vDS? 已經飆升至直流母線高壓平臺時，測得的電流依然維持在較高水平。這種錯位使得原本應當處于低壓區的電流拖尾被強行與高壓段相乘，導致測量系統災難性地高估了關斷損耗 。

這種影響在羅姆（ROHM）半導體的一項針對 SiC MOSFET 測量誤差的詳盡工程案例中得到了極為震撼的量化印證 。在該案例中，測試系統存在 24 納秒的未補償偏置（電流波形相對延遲 24 ns）。表 1 詳細展示了這一微小的納秒級偏差對動態損耗造成的驚人扭曲。

該案例無情地揭示了 DPT 高頻測量中的核心悖論：極其微小的時間對齊誤差將被超高 di/dt 與 dv/dt 幾何級數地放大，且可能因正負誤差相抵而隱藏在總能量數據之下，給功率變換器的長期可靠性埋下定時炸彈。因此，強制實施探頭延遲對齊與偏置自校正（Deskew），是所有 SiC 與 GaN 動態評估過程不可逾越的紅線 。

傳統物理夾具校正法（Fixture Deskew）的演進與大功率局限性

在認識到時間偏置的嚴重危害后，數字示波器和測量儀器廠商（如 Tektronix、Rohde & Schwarz、Teledyne LeCroy 等）長期以來為業界提供了一種基于外置硬件夾具的純物理校正方案 。

傳統等電位阻性夾具校準原理

傳統方法的核心哲學是利用理想電阻器的物理特性：在純阻性網絡中，無論激勵信號的頻率有多高，其兩端的電壓響應與流過其內部的電流響應在物理本質上必須具有絕對的零相位差（即完全同相） 。

操作上，測試人員需要使用專用的標準校準夾具（例如 Tektronix 067-1686-03 Deskew Adapter 或 R&S RT-ZF20） 。具體校準步驟如下：

暫停 DPT 平臺的實驗，將高壓差分/光隔離電壓探頭與電流探頭同時連接至該專用的阻性夾具面板上 。

通過示波器前面板的 PROBE COMP（探頭補償發生器）端口或專用的信號發生器，向該夾具注入一個具有足夠快上升沿的高頻方波電壓信號 。

電壓探頭直接讀取方波電壓，而電流探頭則穿過夾具上的導線回路感應流過該校準電阻的同步瞬態電流 。

在示波器的高分辨率屏幕上捕獲這兩個波形。此時，任何肉眼可見的上升沿分離現象，即為探頭系統引入的純延遲偏置 。

工程師手動旋轉示波器的 Deskew 調節旋鈕（或利用示波器軟件內部的 Auto-Deskew 功能），通過內部數字信號處理（DSP）對較快的通道施加一段滯后時間補償，直至電壓與電流的 50% 階躍交叉點在時間軸上完美重疊 。

鎖定此時的補償時間參數，將探頭從夾具取下并重新接入真實的 DPT 高壓回路中進行測試。

傳統物理夾具法在 WBG 大功率測試中的崩潰

對于低壓弱電領域（如邏輯電平、微控制器的功耗分析），上述方法行之有效。但在面向 1200V/500A 級別的 SiC 工業模塊 DPT 評估時，這種依賴外部阻性夾具的脫機標定方法面臨著幾乎無法克服的工程局限性 。

極端侵入性與操作耗時： 針對大功率疊層母排測試平臺，為了在實際安裝位置附近實現校正，工程師必須將龐大沉重的感性負載移除，更換為一個大功率無感電阻網絡 。在完成測試后，又需重新將系統復原。整個連接、拆卸、再連接的物理改造過程往往需要耗費一個小時甚至更長的時間，極大地拉低了研發效率 。

寄生參數特征的全面丟失： 真實的 DPT 測試并非運行在理想電阻之上。SiC 模塊（例如采用銅基板與 Si3?N4? AMB 結合的 ED3/62mm 封裝結構）在開關時，高壓母排、內部邦定線（Bonding wires）以及封裝端子均貢獻了高頻雜散電感（Lσ?） 。這種感性特征主導了高 di/dt 瞬態下產生的局部電磁場與寄生振蕩（Ringing）。脫離了這個特定的三維高頻電磁環境而在一個低壓夾具上進行的“靜態”補償，無法涵蓋真實寬頻域激勵下探頭受到的共模干擾與高頻集膚效應影響，這導致校準參數“水土不服” 。

高壓大電流模擬困難： 商用 Deskew 夾具只能承受低壓信號（通常 <10V），這無法復現 SiC MOSFET 在 800V 母線電壓下因極高 dv/dt 注入探頭屏蔽層的真實位移電流 。一旦回到高壓環境，探頭響應可能因非線性效應發生微小變化。

為徹底解決大功率硬件物理標定費時費力、失真度高的困局，測量儀器研發界與學術界開始全面轉向在位（In-situ）自校正與后處理算法。

革命性演進一：基于集總參數回路與模型重構的軟件自校正算法

為了實現非侵入式、高效率的時間偏置補償，以泰克（Tektronix）的 WBG-DPT 寬禁帶測試軟件為代表的先進方案，引入了基于參數化物理模型重構的全新軟件后處理（Post-acquisition）自校正技術 。該算法徹底擺脫了硬件替換的桎梏，通過解構真實的硬開關瞬態，直接從已捕獲的畸變波形中反向萃取出準確的偏置參數 。

KVL 回路方程的重構與時間基準選擇

該軟件算法的基礎是基爾霍夫電壓定律（KVL）在降壓型半橋 DPT 電路中的嚴格應用。算法的創新起點在于時間基準（Reference Timebase）的確立。如前文所述，在 WBG 測試中，工程師通常采用具有超過 2000 MHz 帶寬、內部傳輸延遲 <0.18 ns 的同軸分流器（CVR）來測量漏極電流 。鑒于 CVR 的延遲小到幾乎可以忽略不計，算法直接將捕獲到的電流波形 iD?(t) 確立為系統的絕對時間基準（Reference Waveform） 。???

基于這個基準電流波形 iD?(t)，算法利用參數化模型計算出一條理論上“完美無偏置”的理想下管漏源電壓曲線，即校準波形 VDS_alignment?(t) 。對于處于導通換流瞬態的半橋回路，基于 KVL 可以建立如下動力學模型：

VDS_alignment?(t)=VDD??VDS_high?(t)?iD?(t)?Rshunt??Leff??dtdiD?(t)?

該模型囊括了瞬態回路中的所有關鍵物理約束：

VDD? (Bias Voltage)： 直流母線電壓。算法通過讀取第一脈沖開始前，低邊開關處于完全關斷狀態下的 VDS? 平均穩態值來自動提取此參數 。

VDS_high?(t)： 上橋臂開關或二極管的瞬態壓降，通常可以通過查表或簡化等效內阻模型進行映射計算。

Rshunt??iD?(t)： 測量探頭（如 CVR 分流器）自身產生的壓降損失 。

Leff??dtdiD?(t)?： 核心動態補償項。Leff?（Effective Loop Inductance）代表整個高頻功率回路的等效集中寄生電感，涵蓋了母線電容內部寄生電感（ESL）、層疊母排寄生電感以及器件自身管腳電感。dtdiD?(t)? 則是基于基準電流波形的實時微分導數。由于直接對含噪電流數字信號求導會引發高頻噪聲的災難性放大，算法內部嵌入了高階差分平滑濾波器（Differential Order Filter）來提取平滑的電流變化率 。

動態匹配追蹤與自適應補償執行

在實際操作中，測試人員在未對齊的原始狀態下直接啟動 DPT 系統，獲取帶有雜散延遲的原始電壓波形 VDS_measured?(t) 。在測試完成后進入示波器軟件界面的 Deskew 菜單：

形態迭代與電感推斷： 由于功率回路的有效寄生電感 Leff? 往往缺乏先驗知識，使得校準波形 VDS_alignment?(t) 無法一次性精確生成。算法采用一種智能的迭代擬合機制：在合理范圍內掃描 Leff? 的預估值，代入上述模型生成一系列理論電壓包絡。算法不斷比對這組理論波形與實際測得的 VDS_measured?(t) 在下降沿與過沖振蕩區（Ringing）的幾何形態（Shape Matching） 。

特征比對與收斂： 當某一個 Leff? 參數使得重構的理論波形在波峰寬度、衰減因子以及非線性下降輪廓上與實際波形特征呈現最高相似度時，迭代宣告收斂 。此時，重構出的 VDS_alignment?(t) 即代表了與真實電流 iD?(t) 完全零相位差的理想瞬態電壓。

時間偏置提?。?/strong> 算法運用互相關函數（Cross-Correlation）或沿追蹤算法，對生成的基準對齊波形 VDS_alignment?(t) 與具有延遲的實際采集波形 VDS_measured?(t) 進行時間軸對比，精確計算出兩者在時間域上的絕對平移量 Δt（即探頭的 Skew 值） 。
