在電池研發與電極材料測試中，選擇合適的測量方法至關重要。四探針法與雙探針法是行業中常用的兩種電阻率測試技術。相比雙探針，Xfilm四探針方阻儀在消除接觸電阻、實現絕對電阻率測量方面具有顯著優勢，尤其適用于薄膜材料、半導體和光伏電池片等高精度場景。對于科研和生產環節，理解兩者差異并結合實際應用選擇合適測試方法，是保障電池性能穩定和工藝優化的關鍵。

電極電阻測試的重要性

/Xfilm

電池電極導電性是影響鋰電池性能的核心因素之一。極片電阻過高會導致歐姆極化增大，降低能量效率和功率密度；電阻分布不均則會引發局部過熱，影響電池一致性和安全性。

在工藝優化中，極片電阻測試能幫助研發人員快速評估導電劑分散、漿料配方、涂布工藝和輥壓參數的影響。通過精確測試，企業可提前預判電芯內阻，縮短開發周期，提升良率。對于生產質控，穩定的電阻數據也是監控批次一致性的重要指標。選擇合適方法，能避免數據偏差導致的誤判。

四探針法與雙探針法的原理區別

/Xfilm

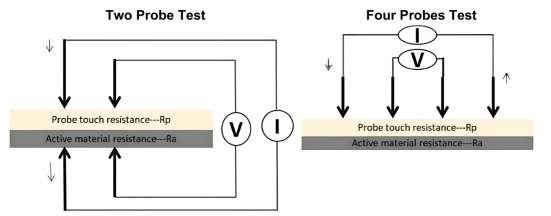

雙探針法和四探針法的示意圖

雙探針法工作原理及特點

雙探針法使用兩個電極同時承擔電流注入和電壓測量功能。電流流經樣品后，直接測量兩電極間電壓差，再由歐姆定律計算電阻。其結構簡單、操作便捷，測試路徑與電池實際垂直導電路徑接近，能反映涂層、集流體界面及涂層本身的綜合電阻。但包含接觸電阻和引線電阻，在低阻樣品中誤差較大，受壓力影響明顯。

四探針法工作原理及接觸電阻消除機制

四探針法采用四根探針線性排列，外側兩根通入恒定電流I，內側兩根測量電壓V。由于電壓探針電流接近零，有效消除了接觸電阻和引線電阻的影響。

典型公式（等間距近似）：ρ ≈ (2πs × V) / I，其中s為探針間距。該方法能獲得更接近材料本征絕對電阻率，適合高精度場景。

單探針、雙探針 vs 四探針測試方法對比

/Xfilm

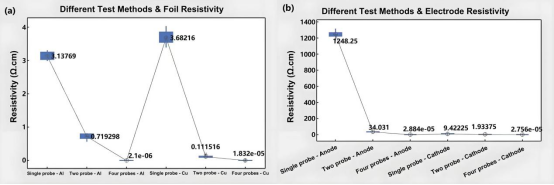

(a) 單探針法、雙探針法和四探針法測量的箔電阻率比較 不同測試方法下電極電阻率的比較

在實驗對比中，壓力控制對測量穩定性影響顯著。對鋁箔、銅箔、正負極片進行多組測試，結果顯示電阻率數值通常呈現單探針> 雙探針 > 四探針的順序。

單探針法受壓力波動影響最大，COV變異系數較高。雙探針法能較好反映垂直通過厚度的總電阻（包含涂層與界面貢獻）；四探針法因分離電流和電壓探針，測得電阻率絕對值最低，重復性更好。

不同場景下測試方法選擇

/Xfilm

電池極片/電極實際應用

雙探針法操作簡便、成本較低，測試路徑貼近實際工作狀態，適合電池制造中快速篩選導電性、工藝調整和大批量初步篩查。

薄膜材料、半導體、光伏領域

在薄膜方阻、離子注入方阻、光伏電池片均勻性評估等高精度場景，四探針法提供可靠、可重復的數據，尤其適合半導體晶圓在線測試和科研實驗。

四探針方阻儀的核心優勢

/Xfilm

四探針方阻儀在薄膜材料電阻率測試中優勢顯著：

高精度與接觸電阻消除：獲得更接近本征電阻率的準確數據，重復性優異。

映射掃描能力：快速獲取表面電阻率分布，發現均勻性問題。多場景適應性：適用于半導體晶圓、光伏電池片、柔性電子薄膜等，從研發到產線檢測均可滿足。

TLM集成：支持特定接觸電阻測試和離子注入方阻驗證。

在半導體和光伏領域，四探針測試儀已成為薄膜質量評估和工藝優化的關鍵工具。

測試注意事項與最佳實踐

壓力控制：保持探針壓力穩定，減少測量波動。

探針間距：按標準布置，提升重復性。

誤差修正：結合標準樣片進行校準。

環境控制：保持溫度濕度一致。

在電極電阻測試中，雙探針法適合快速篩選和工藝優化，四探針法在高精度科研與薄膜表征中不可替代。結合實際場景選擇方法，并配合專業四探針方阻儀，可獲得可靠數據，為電池性能提升和工藝改進提供有力支持。

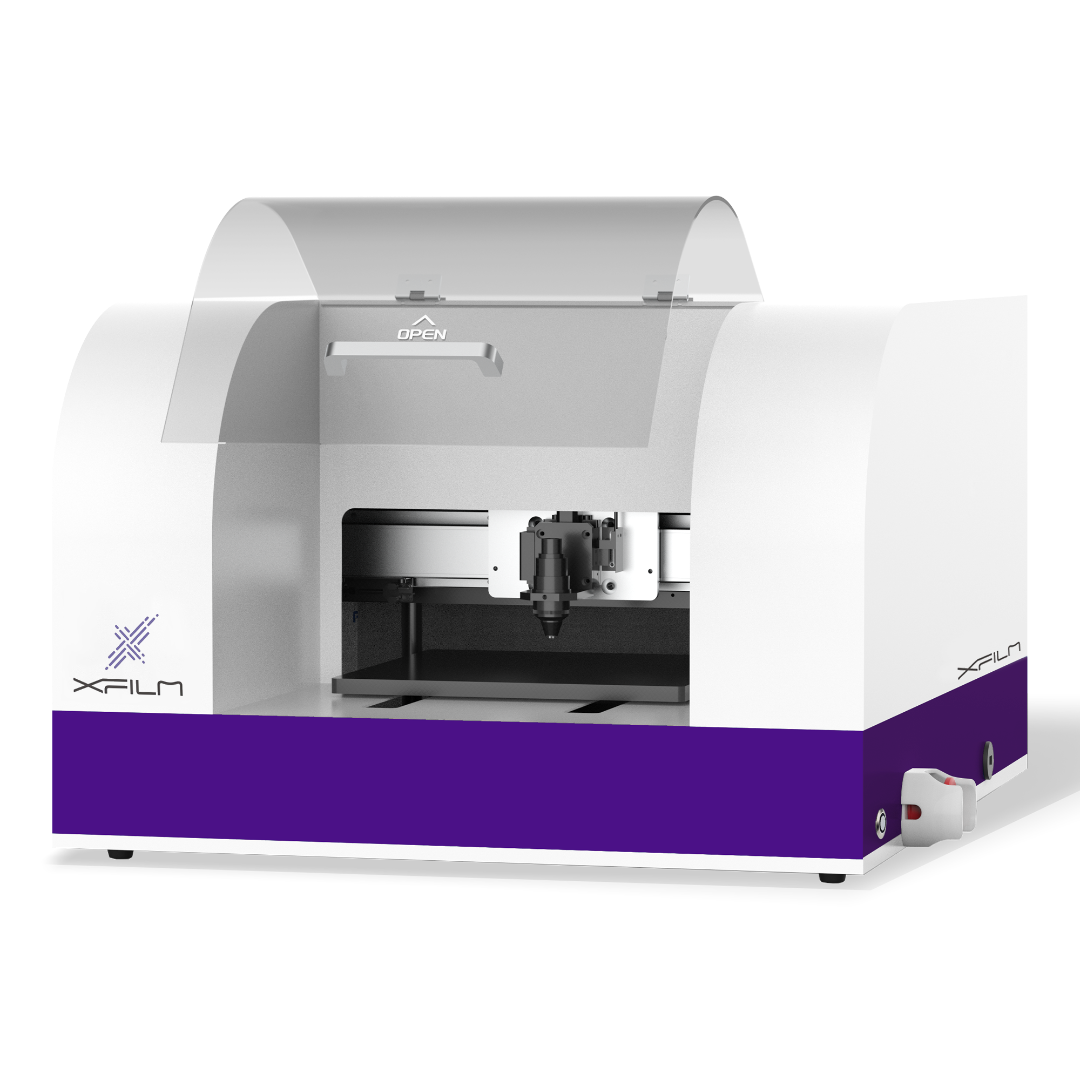

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量優勢，可助力評估電阻，推動多領域的材料檢測技術升級。
